1 触发器和时序逻辑电路
一、单项选择题
1.触发器输出的状态取决于( )。
(a)输入信号 (b)电路的原始状态 (c)输入信号和电路的原始状态
2.逻辑电路如图所示，当A=“1”，R=“0”时，RS触发器（ ）。
(a)具有计数功能 (b)置“0” (c)置“1” (d)保持原状态
3.逻辑电路如图所示，A=“1”时，RS触发器（ ）。
(a)具有计数功能 (b)置“0” (c)置“1”
6.主从型JK触发器的状态表为( )。
J K Qn+1 J K Qn+1 J K Qn+1
0 0
nQ 1 0 0 0 0
nQ
0 1 0 0 1 1 0 1 0
1 0 1 1 1 不变 1 0 1
1 1
nQ 0 0 不定 1 1 不定
(a) (b) (c)
2 7.逻辑电路如图所示，分析图中J，C的波形。当初始状态为“0”时，输出Q是“0”的瞬间为( )。
(a)t1 (b)t2 (c)t3
9.逻辑电路如图所示，当A=“1”时，C脉冲来到后JK触发器（ ）。
(a)具有计数功能 (b)置“0” (c)置“1”
10.逻辑电路如左下图所示，A=“1”时，C脉冲来到后JK触发器（ ）。
(a)具有计数功能 (b)置“0” (c)置“1”
11.逻辑电路如右上图所示，A=“0”时，C脉冲来到后JK触发器（ ）。
(a)具有计数功能 (b)置“0” (c)置“1”
3 12.逻辑电路如图所示，A=“0”时，C脉冲来到后D触发器（ ）。
(a)具有计数器功能 (b)置“0” (c)置“1”
13.D触发器的状态表为（ ）。

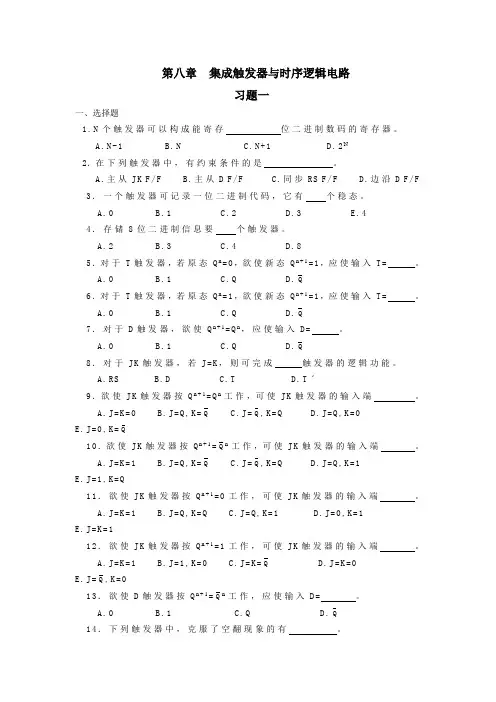

第八章 集成触发器与时序逻辑电路
习题一
一、选择题
1.N个触发器可以构成能寄存 位二进制数码的寄存器。
A.N-1 B.N C.N+1 D.2N
2．在下列触发器中，有约束条件的是 。
A.主从JK F/F B.主从D F/F C.同步RS F/F D.边沿D F/F
3．一个触发器可记录一位二进制代码，它有 个稳态。
A.0 B.1 C.2 D.3 E.4
4．存储8位二进制信息要 个触发器。
A.2 B.3 C.4 D.8
5．对于T触发器，若原态Qn=0，欲使新态Qn+1=1，应使输入T= 。
A.0 B.1 C.Q D.Q
6．对于T触发器，若原态Qn=1，欲使新态Qn+1=1，应使输入T= 。
A.0 B.1 C.Q D.Q
7．对于D触发器，欲使Qn+1=Qn，应使输入D= 。
A.0 B.1 C.Q D.Q
8．对于JK触发器，若J=K，则可完成 触发器的逻辑功能。
A.RS B.D C.T D.Tˊ
9．欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端 。
A.J=K=0 B.J=Q,K=Q C.J=Q,K=Q D.J=Q,K=0
E.J=0,K=Q
10．欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端 。
A.J=K=1 B.J=Q,K=Q C.J=Q,K=Q D.J=Q,K=1
E.J=1,K=Q

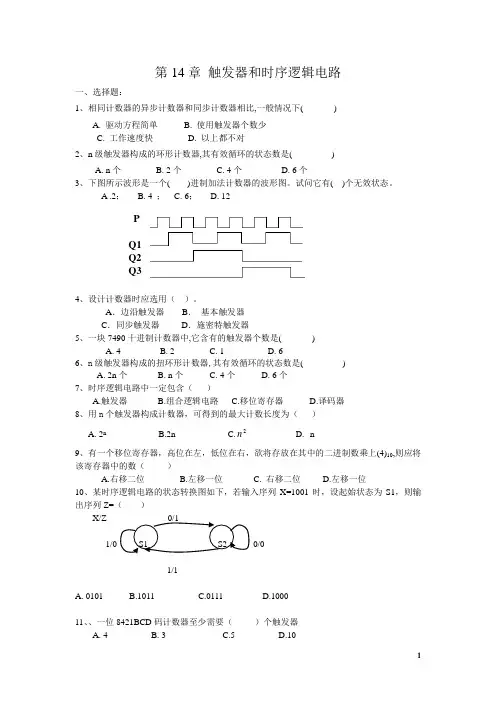

1 第14章 触发器和时序逻辑电路
一、选择题：
1、相同计数器的异步计数器和同步计数器相比,一般情况下( )
A. 驱动方程简单 B. 使用触发器个数少
C. 工作速度快 D. 以上都不对
2、n级触发器构成的环形计数器,其有效循环的状态数是( )
A. n个 B. 2个 C. 4个 D. 6个
3、下图所示波形是一个( )进制加法计数器的波形图。试问它有( )个无效状态。
A .2； B. 4 ； C. 6； D. 12
4、设计计数器时应选用（ ）。
A．边沿触发器 B． 基本触发器
C．同步触发器 D．施密特触发器
5、一块7490十进制计数器中,它含有的触发器个数是( )
A. 4 B. 2 C. 1 D. 6
6、n级触发器构成的扭环形计数器,其有效循环的状态数是( )
A. 2n个 B. n个 C. 4个 D. 6个
7、时序逻辑电路中一定包含（ ）
A.触发器 B.组合逻辑电路 C.移位寄存器 D.译码器
8、用n个触发器构成计数器，可得到的最大计数长度为（ ）
A. 2n B.2n C.2n D. n
9、有一个移位寄存器，高位在左，低位在右，欲将存放在其中的二进制数乘上(4)10,则应将该寄存器中的数（ ）
A.右移二位 B.左移一位 C. 右移二位 D.左移一位
10、某时序逻辑电路的状态转换图如下，若输入序列X=1001时，设起始状态为S1，则输出序列Z=（ ）
第5章 时序逻辑电路
[题5.1] 分析图P5.1时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。
图P5.1
[解]
驱动方程：， 状态方程：；
， ；
， ；
输出方程：
由状态方程可得状态转换表，如表5.1所示；由状态转换表可得状态转换图，如图A5.1所示。电路可以自启动。
表5.1
000
001
010
011 0010
0100
0110
1000 100
101
110
111 0001
0111
0101
0011
图A5.1
电路的逻辑功能：是一个五进制计数器，计数顺序是从0到4循环。
[题5.2] 试分析图P5.2时序电路的逻辑功能,写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图。A为输入逻辑变量。
图P5.2 [解]
驱动方程：，
状态方程：，
输出方程： 表5.2
由状态方程可得状态转换表，如表5.2所示；由状态转换表可得状态转换图，如图A5.2所示。
图A5.2
电路的逻辑功能是：判断A是否连续输入四个和四个以上“1”信号，是则Y=1，否则Y=0。
[题5.3] 试分析图P5.3时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，检查电路能否自启动。
图P5.3
[解]
，； ，；
·； +；
Y =
电路的状态转换图如图A5.3所示，电路能够自启动。
图A5.3
[题5.4] 分析图P5.4给出的时序电路，画出电路的状态转换图，检查电路能否自启动，说明电路实现的功能。A为输入变量。
