桁架现场安装施工方法及技术措施

. ..

. .

. .. . .w 现场安装施工方法及技术措施

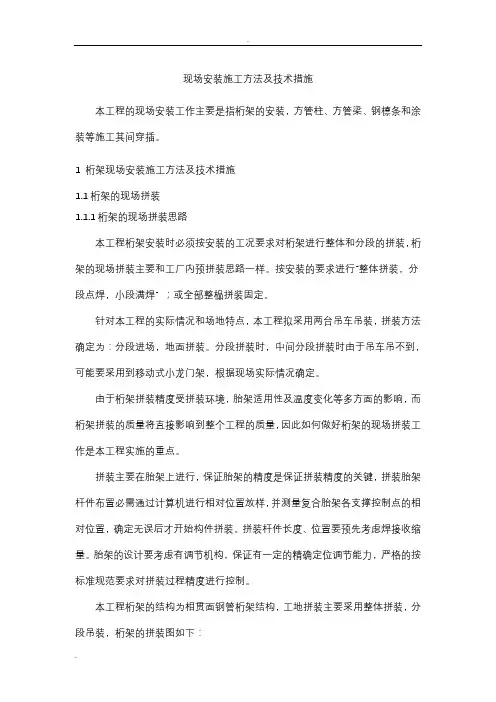

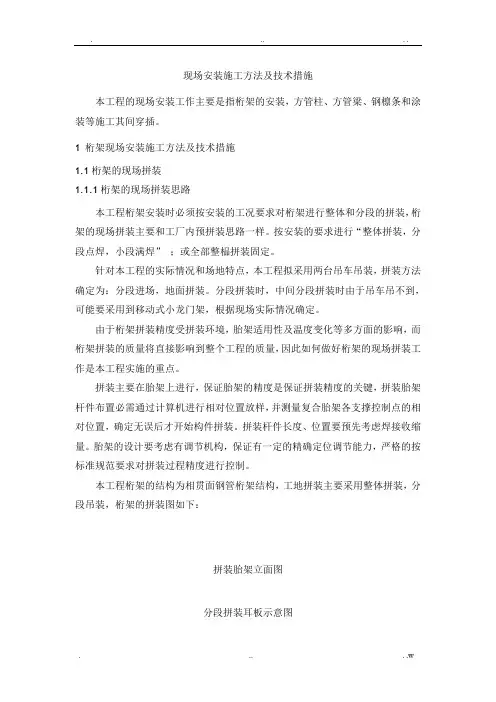

本工程的现场安装工作主要是指桁架的安装，方管柱、方管梁、钢檩条和涂装等施工其间穿插。

1 桁架现场安装施工方法及技术措施

1.1桁架的现场拼装

1.1.1桁架的现场拼装思路

本工程桁架安装时必须按安装的工况要求对桁架进行整体和分段的拼装，桁架的现场拼装主要和工厂内预拼装思路一样。按安装的要求进行“整体拼装，分段点焊，小段满焊” ；或全部整榀拼装固定。

针对本工程的实际情况和场地特点，本工程拟采用两台吊车吊装，拼装方法确定为：分段进场，地面拼装。分段拼装时，中间分段拼装时由于吊车吊不到，可能要采用到移动式小龙门架，根据现场实际情况确定。

由于桁架拼装精度受拼装环境，胎架适用性及温度变化等多方面的影响，而桁架拼装的质量将直接影响到整个工程的质量，因此如何做好桁架的现场拼装工作是本工程实施的重点。

拼装主要在胎架上进行，保证胎架的精度是保证拼装精度的关键，拼装胎架杆件布置必需通过计算机进行相对位置放样，并测量复合胎架各支撑控制点的相对位置，确定无误后才开始构件拼装。拼装杆件长度、位置要预先考虑焊接收缩量。胎架的设计要考虑有调节机构，保证有一定的精确定位调节能力，严格的按标准规范要求对拼装过程精度进行控制。

本工程桁架的结构为相贯面钢管桁架结构，工地拼装主要采用整体拼装，分段吊装，桁架的拼装图如下：

拼装胎架立面图

分段拼装耳板示意图 . .. . .

桁架安装施工方案

1. 引言

本文档旨在介绍桁架安装的施工方案。桁架是一种常用于搭建大型结构的支撑系统，常见于体育馆、大型展览馆等场所。在进行桁架安装之前，需要详细规划施工方案，确保施工过程安全、高效。

2. 施工准备

在正式进行桁架安装之前，需进行以下准备工作：

• 桁架设计：根据具体场所需求，委托专业设计师进行桁架设计。设计应充分考虑场地尺寸、承重要求等因素，确保桁架结构稳固。

• 材料准备：根据桁架设计方案所需的材料清单，提前准备好所需的钢材、螺栓等。材料应确保符合质量标准，以保证施工过程的安全性。

• 施工人员：安排具有相关经验的工程队伍进行施工，确保施工人员具备相应的技术水平和安全意识。

3. 施工步骤

3.1 场地准备

在施工前，需要对场地进行准备工作：

1. 清理场地：清除场地上的障碍物，确保施工区域清洁，方便安装桁架。

2. 标定参考线：利用测量工具和标尺等设备，在场地上标定参考线，以确保桁架安装的准确位置。

3.2 安装基础

桁架安装的基础是确保整个结构稳固的关键步骤：

1. 打基础：根据桁架设计方案，确定基础的具体尺寸和位置。在场地上挖掘相应的基础坑，并按要求进行混凝土浇筑。

2. 安装基础支撑：在混凝土开始凝固前，严格按照设计方案的要求，安装基础支撑物，以确保桁架的稳定性。

3.3 安装桁架

安装桁架是整个施工过程的重点： 1. 组装构件：按照设计方案，将钢材等构件进行组装。确保构件连接紧密，避免出现松动现象。

2. 吊装安装：利用起重设备将组装好的构件吊装到正确的位置。在吊装过程中，要确保吊装设备的安全运行，并根据设计方案要求调整吊装角度和位置。

3. 固定连接：将吊装好的构件进行固定连接，使用螺栓等连接件牢固固定，以增强桁架结构的稳定性。

4. 调整校正：在安装过程中，根据实际情况进行桁架的调整和校正。确保整个结构水平、垂直度符合设计要求。

3.4 完善安装

在桁架安装完成后，还需要进行以下步骤：

钢桁架安装施工方法

钢桁架是一种常用于建筑结构的重要材料，它具有高强度、轻质、刚性强等优点，因此在现代建筑中得到了广泛应用。钢桁架的安装施工是确保建筑结构安全和稳定的关键步骤。本文将介绍钢桁架安装的施工方法及几个重要的注意事项。

1. 施工前准备工作

在进行钢桁架安装之前，必须进行详细的准备工作。首先，需要对施工现场进行认真的勘察和测量，确保施工图纸的准确性。其次，需要准备好所需的施工材料和设备，包括起重机械、脚手架、焊接设备等。同时，还要制定详细的施工计划和安全方案，确保施工过程安全可控。

2. 钢桁架的制作和预装

在具体的施工过程中，通常会将钢桁架构件在工厂进行预制，以减少现场的焊接和加工工作量。预制后的钢桁架构件需要经过检验和质量验收，确认其达到设计要求。在实际的安装前，还需要进行预装，即将各个构件进行临时的组装，以确认其尺寸、位置和安装方式的准确性。

3. 钢桁架的吊装与定位

钢桁架的安装首先需要进行起重吊装。根据预先制定的施工计划，使用合适的起重机械将钢桁架吊装至预定位置。在吊装过程中，操作人员必须密切配合，确保吊装的平稳和安全。随后，需要对吊装后的钢桁架进行定位。定位主要包括准确的水平和垂直调整，以保证结构的整体稳定和精确性。

4. 钢桁架的连接与固定

钢桁架安装的核心步骤是进行连接和固定。连接主要通过焊接、螺栓连接或组合连接等方式进行。不同的连接方式适用于不同的具体情况，需要根据设计要求和实际条件进行选择。焊接时应注意焊接质量，确保焊缝的强度和可靠性。螺栓连接时要选择合适的螺栓规格和紧固扭矩，以确保连接的牢固性。同时，还需要进行辅助支撑和临时固定，以保证结构在施工过程中的稳定性。

5. 安全监控与质量验收

在钢桁架安装的整个施工过程中，安全监控和质量验收是至关重要的环节。施工现场应设置合适的安全警示标志和防护设施，操作人员必须穿戴符合要求的安全装备，并严格遵守相关操作规程。对已安装的钢桁架进行质量验收时，需要进行检查和测试，包括构件的尺寸偏差、焊缝质量、连接强度等方面。确保钢桁架的安装质量符合相关标准和规范要求。

.

. 现场安装施工方法及技术措施

本工程的现场安装工作主要是指桁架的安装，方管柱、方管梁、钢檩条和涂装等施工其间穿插。

1 桁架现场安装施工方法及技术措施

1.1桁架的现场拼装

1.1.1桁架的现场拼装思路

本工程桁架安装时必须按安装的工况要求对桁架进行整体和分段的拼装，桁架的现场拼装主要和工厂内预拼装思路一样。按安装的要求进行“整体拼装，分段点焊，小段满焊” ；或全部整榀拼装固定。

针对本工程的实际情况和场地特点，本工程拟采用两台吊车吊装，拼装方法确定为：分段进场，地面拼装。分段拼装时，中间分段拼装时由于吊车吊不到，可能要采用到移动式小龙门架，根据现场实际情况确定。

由于桁架拼装精度受拼装环境，胎架适用性及温度变化等多方面的影响，而桁架拼装的质量将直接影响到整个工程的质量，因此如何做好桁架的现场拼装工作是本工程实施的重点。

拼装主要在胎架上进行，保证胎架的精度是保证拼装精度的关键，拼装胎架杆件布置必需通过计算机进行相对位置放样，并测量复合胎架各支撑控制点的相对位置，确定无误后才开始构件拼装。拼装杆件长度、位置要预先考虑焊接收缩量。胎架的设计要考虑有调节机构，保证有一定的精确定位调节能力，严格的按标准规范要求对拼装过程精度进行控制。

本工程桁架的结构为相贯面钢管桁架结构，工地拼装主要采用整体拼装，分段吊装，桁架的拼装图如下：

拼装胎架立面图

分段拼装耳板示意图 .

.

胎架定位支座详图

根据胎架图组装，上、下弦主杆应可进行上、下、左、右调节和固定。水平及侧向腹杆可在调整过程中逐步就位。调整时先用激光经纬仪辅以钢卷尺调整并固定平面投影坐标位置，然后用水准仪按坐标高低控制调整各控制节点的高差，然后用划线、定位模板、及相贯面确定节点位置，如此反复调整每个控制节点至准确后，再进行点焊固定，待点焊定位节点复核正确后即可正式施焊（调整节点坐标时，应考虑焊接变形的影响）。

组装时先定位桁架上弦的两个钢管，然后用钢管间的连接钢板和钢管进行连接固定。然后依次组装上弦杆和上下弦之间的空间腹杆，组装时不得强制就位和修改杆件，定位焊时宜在杆件过渡区内实施点焊连接，以便杆件拆卸和减少对相贯面坡口的影响。
