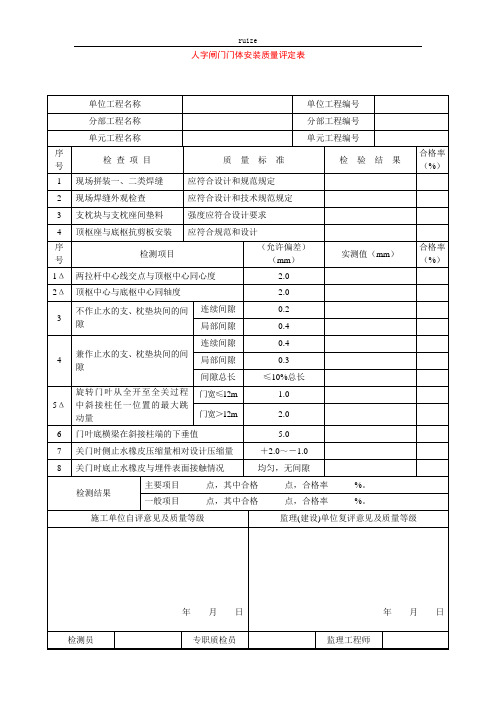

铸铁闸门安装评定表

铸铁闸门安装评定资料
铸铁闸门是一种常见的工业设备，用于控制液体或气体的流动。

它具有结构牢固、耐用性强的特点，因此在各种工程项目中都得到广泛应用。

铸铁闸门的安装评定资料是为了确保其安装合理、稳固，以及保证其正常运行的重要文件。

它包含了安装过程中所需的各项技术指标和要求。

以下是对铸铁闸门安装评定资料的详细描述。

铸铁闸门的安装位置需要根据具体工程条件进行选择。

评定资料中应包括安装位置的选定原则和依据，以及安装位置与周围环境的相互关系。

安装位置的合理选择对于铸铁闸门的正常使用和维护至关重要。

评定资料中应包含铸铁闸门的安装步骤和方法。

安装步骤需要详细描述每一步的操作要求和注意事项，并附上示意图或图纸以便工程人员参考。

安装方法需要根据具体情况进行选择，可以是螺栓连接、焊接或其他方式。

评定资料中还需要包括铸铁闸门的安装质量要求和检验方法。

安装质量要求包括闸门与管道之间的密封性、闸门的开闭灵活性以及固定件的牢固性等。

检验方法需要明确具体的检测工具和检测步骤，以确保安装质量符合要求。

在评定资料中还应包括铸铁闸门的安装验收标准和方法。

验收标准
需要根据相关规范和标准进行制定，包括外观质量、功能性能和安全性能等方面的要求。

验收方法需要描述具体的检测项目和步骤，以及验收结果的判定标准。

铸铁闸门安装评定资料是确保铸铁闸门安装质量和性能的重要文件。

它包含了安装位置的选定、安装步骤和方法、安装质量要求和检验方法，以及安装验收标准和方法等内容。

只有严格按照评定资料的要求进行安装，才能确保铸铁闸门的正常运行和使用。

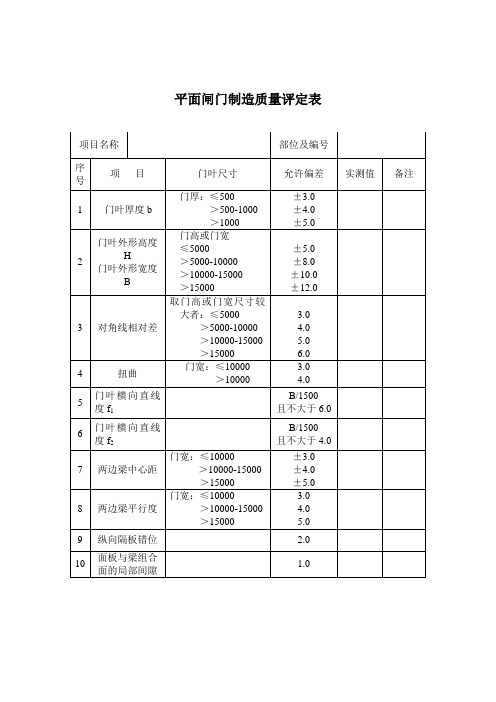

金属结构闸门质量评定表(新制)本文旨在介绍金属结构闸门的质量评定表（新制）。

闸门是水利工程中常用的一种水工结构，用于调节水流量、防洪、水利发电等。

其中金属结构闸门是目前比较常见的一种，其质量评定对于工程施工及后续运行具有重要意义。

评定指标1. 金属结构闸门的骨架结构1.1 材料闸门需要使用优质钢材，符合国家标准的全部要求。

如果闸门需要使用其他特殊材料，需要进行试验验证符合设计要求后，才能使用。

1.2 分布梁分布梁应按照设计要求进行制作，比较规范的制作工具，如自动焊机、加工中心等应用。

对于加工不规范的情况，要进行及时调整或更换制造单位。

1.3 护板护板应符合设计要求，并且应在施工前进行预制，在施工现场进行焊接、润滑、检验及安装等工作。

2. 金属结构闸门的传动机构2.1 开启机构闸门的开启机构应符合设计要求，并且应整体制作。

同样地，要对加工质量进行监测和维护。

2.2 关闭机构闸门的关闭机构应符合设计要求，并且应整体制作。

同样地，对于加工质量不良的情况，要及时进行维护和调整。

3. 金属结构闸门的密封性3.1 密封介质闸门的密封介质应符合设计要求，并且应通过特定的试验验证符合设计要求。

3.2 密封垫闸门的密封垫应符合设计要求，并且应在制作前进行验收，并进行特定的试验来验证其符合设计要求。

3.3 密封间隙闸门的密封间隙应符合设计要求，并且不应有大的偏差或误差。

对于密封间隙超出设计要求的情况，要及时进行调整。

4. 金属结构闸门的表面处理4.1 涂层金属结构闸门的涂层应符合国家标准的全部要求，并且应符合设计要求。

对于涂层不良或不符合要求的情况，要及时进行修补或更换。

4.2 防腐处理金属结构闸门的防腐处理应符合国家标准的全部要求，并且应符合设计要求。

对于防腐处理不良或不符合要求的情况，要及时进行修补或更换。

4.3 清洗处理金属结构闸门在制作过程中，需要进行定期的清洗处理，并在施工前进行检验。

对于清洗不彻底或检验不符合要求的情况，要进行相应的调整。

闸门底坎、门楣安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门主轨、反轨安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:大件吊装令工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门主轨、侧轨安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门侧止水座板、反轨安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:平面闸门胸墙、护角安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门护角兼侧轨、反轨安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门主轨、止水座板安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门工作范围内各埋件距离工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:门槽防腐蚀表面处理、涂料涂装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门槽埋件安装单元工程质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门拼装质量检测记录表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门门体安装单元工程质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门门体止水橡皮、反向滑块安装质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:平面闸门锁定梁轨道安装质量（验收）评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门拼装高强螺栓连接工序检查验收表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门开焊令工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:闸门焊接任务、焊接工艺记录卡工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:焊缝外观质量评定表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:功果桥水电站单元（工序）工程检查验收申请表施工单位：中国水利水电第十四工程功果桥电站项目经理部合同编号：GGQ/C №：功果桥水电站单元（工序）工程检查验收申请表施工单位：中国水利水电第十四工程功果桥电站项目经理部合同编号：GGQ/C №：工程量签证单（此表建管局提供C2计量单）（可数部分）闸门下门检测记录表工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号:联合验收会签单工程项目：功果桥水电站引水发电系统土建及金属结构安装工程合同编号: GGQ/C2 施工单位：中国水利水电第十四工程局功果桥电站项目经理部监理单位：浙江华东工程咨询有限公司功果桥工程建设监理中心编号注：1. 本表一式四份、业主单位、设计单位、监理单位、设计各执一份单位2. 应将有关资料附后。

铸铁闸门检验标准铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。

1.铸件1.1灰铸铁的机械性能应符合GB9 439规定。

铸造铜合金的机械性能应符合GB1176规定°1.2铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。

1.3主要铸铁件（如门框、门板和导轨）应时效处理。

1.4铸件不允许有裂缝、疏松和浇不足等缺陷。

如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。

1 -5铸件的铸造偏差应符合GB 6414规定。

2.主要构件2.1门板2.1.1门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。

2.1.2门板应按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。

2.1.3门板的厚度应在计算厚度上增加2mm的腐蚀裕量。

2.1.4闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。

2.2门框2.2.1门框应整体铸造，在最大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。

2.2.2门框的厚度应在计算厚度上增加2mm的腐蚀裕量。

2.2.3对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB4 216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。

2.2.4法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差①t应符合表1的规定。

2.2.5墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10 规定。

2.2.6墙式闸门与墙面接合的门框表面，应保持平整。

2.2.7门框（含导轨）的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。

2.3导轨2.3.1导轨应按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。

在门板开启到最高位置时，其导轨的顶端应高于门板的水平中心线。

2.3.2导轨可用螺栓（螺钉）与门框相接，或与门框整体铸造。

2.4密封座2.4.1密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。
