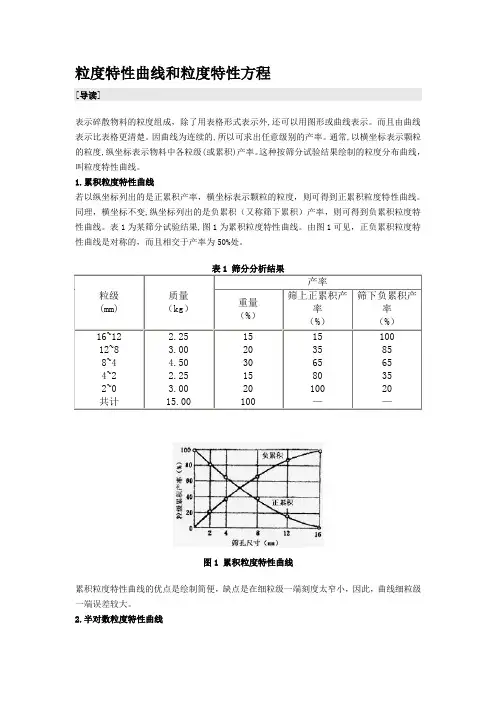

粒度分布图

粒度特性曲线和粒度特性方程

[导读]

表示碎散物料的粒度组成，除了用表格形式表示外,还可以用图形或曲线表示。而且由曲线表示比表格更清楚。因曲线为连续的,所以可求出任意级别的产率。通常,以横坐标表示颗粒的粒度,纵坐标表示物料中各粒级(或累积)产率。这种按筛分试验结果绘制的粒度分布曲线，叫粒度特性曲线。

1.累积粒度特性曲线

若以纵坐标列出的是正累积产率，横坐标表示颗粒的粒度，则可得到正累积粒度特性曲线。同理，横坐标不变,纵坐标列出的是负累积（又称筛下累积）产率，则可得到负累积粒度特性曲线。表1为某筛分试验结果,图1为累积粒度特性曲线。由图1可见，正负累积粒度特性曲线是对称的，而且相交于产率为50%处。

表1 筛分分析结果

粒级

(mm) 质量

（kg） 产率

重量

（%） 筛上正累积产率

（%） 筛下负累积产率

（%）

16~12

12~8

8~4

4~2

2~0

共计 2.25

3.00

4.50

2.25

3.00

15.00 15

20

30

15

20

100 15

35

65

80

100

— 100

85

65

35

20

—

图1 累积粒度特性曲线

累积粒度特性曲线的优点是绘制简便，缺点是在细粒级一端刻度太窄小，因此，曲线细粒级一端误差较大。

2.半对数粒度特性曲线 若横坐标以各粒级尺寸的对数值标刻度，纵坐标表示累级产率,如图2所示,所得图形称半对数累积粒度特性曲线。此曲线可以克服细粒级部分狭窄的缺点，但粗级部分又压缩得较大。

图2 半对数累积粒度特性曲线

3.全对数粒度特性曲线

纵坐标与横坐标均采用对数表示（如图3）称全对数累积粒度特性曲线。采用全对数法，大部分曲线可以直线化,从而可求出粒度分布的方程式。这种方法有利于研究碎散物料的分布规律。

图3 全对数累积粒度特性曲线

4.粒度特性方程

数学方程式亦可用来描述粒度的分布，虽然这些方程式都是经验关系式，但也能在不同程度上表示出碎散物料的粒度分布。

粒 径粒 径粒 径粒 径（μm）（μm）（μm）（μm）W0.50～0.50～0.50～0.515000＃0～1D0.250～0.50～0.5W10～10～10～10～10.5～10.5～1D0.70.5～10.5～1W1.50.5～1.50.5～1.50.5～1.5W2.51～2.50～20～28000＃1～2D11～2W3.51.5～3.51.5～31.5～35000＃2～31.5～32～42～44000＃3～42～4W52.5～52.5～52.5～53000＃4～5D32～5W73.5～73～63～62500＃5～63～64～84～82000＃6～84～8W105～105～105～101500＃8～10D75～10W147～146～126～121200＃10～136～128～128～121000＃13～16D15A10～158～16W2010～2010～2010～20800＃16～20D15B15～2010～2012～2212～22700＃20～24D15C20～25W2814～2820～3020～30600＃24～28D20A25～3015～30D2025～40D20B30～4036～5436～54400＃34～37D2525～3230～60

粒 径粒 径粒 径粒 径（μm）（μm）（μm）（μm）325/40038～45320＃37～44D3532～40325/400280＃40～50270/32545～53280＃44～53D4540～50270/325240＃50～60230/27053～63240＃53～63D5550～63230/270180＃60～80200/23063～75180＃63～75D6563～80200/230150＃2170/20075～95160＃75～89170/200150＃180～100140/17090～106150＃89～105D9080～100140/170120＃100～125120/140106～125120＃105～125D110100～125120/140100＃125～160100/120125～150100＃125～149D140125～160100/12080＃280/100150～18090＃149～17780/10080＃1160～20070/80180～21280＃177～210D180160～20070/8070＃200～25060/70212～25070＃210～250D220220～25060/7060＃250～31550/60250～30060＃250～290D280250～31550/6046＃245/50300～35550＃290～35045/5046＃1315～40040/45355～42546＃350～440D350315～40040/5036＃400～50035/40425～500D450400～50035/40

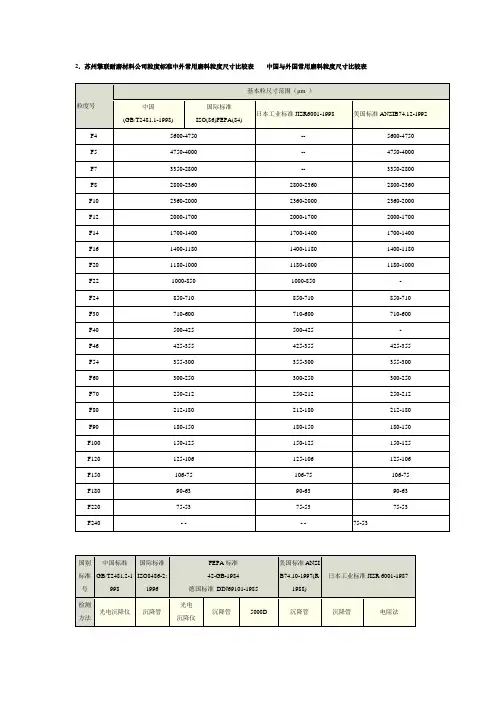

2．苏州擎联耐磨材料公司粒度标准中外常用磨料粒度尺寸比较表 中国与外国常用磨料粒度尺寸比较表

粒度号 基本粒尺寸范围（μm ）

中国

(GB/T2481.1-1998) 国际标准ISO(86)FEPA(84) 日本工业标准JISR6001-1998 美国标准ANSIB74.12-1992

F4 5600-4750 -- 5600-4750

F5 4750-4000 -- 4750-4000

F7 3350-2800 -- 3350-2800

F8 2800-2360 2800-2360 2800-2360

F10 2360-2000 2360-2000 2360-2000

F12 2000-1700 2000-1700 2000-1700

F14 1700-1400 1700-1400 1700-1400

F16 1400-1180 1400-1180

1400-1180

F20 1180-1000 1180-1000 1180-1000

F22 1000-850 1000-850 -

F24 850-710 850-710 850-710

F30 710-600 710-600 710-600

F40 500-425 500-425 -

F46 425-355 425-355 425-355

F54 355-300 355-300 355-300

F60 300-250 300-250 300-250

F70 250-212 250-212 250-212

F80 212-180 212-180 212-180

F90 180-150 180-150 180-150

F100 150-125 150-125 150-125

F120 125-106 125-106 125-106

F150 106-75 106-75 106-75
