隧洞施工技术

隧洞工程施工安全技术规程

一、施工前的准备工作

1.隧洞工程施工前，需进行综合勘察，确定地质条件和地下水情况，为施工提供参考依据。

2.制定完善的施工方案，包括施工方法、施工程序、安全措施等内容，保障施工过程的顺利进行。

3.对施工人员进行必要的培训和教育，提高他们的安全意识和技能水平。

4.按照相关规定，配备必要的施工设备和器材，以确保施工作业的顺利进行。

5.建立健全的安全管理体系，包括安全检查、安全会议、安全奖惩等制度，提高施工现场的安全管理水平。

二、隧洞施工安全管理

1.严格执行施工许可证制度，确保施工单位具备从事隧洞工程的资质和能力。

2.建立健全的施工组织管理机构，明确各岗位责任，确保安全责任的落实。

3.制定详细的隧洞施工安全管理制度，包括施工安全教育、安全技术措施、施工作业图纸、应急预案等内容，为施工提供安全保障。

4.定期进行施工现场的安全检查，发现问题及时整改，确保施工作业的安全进行。

5.组织进行安全培训和演练，提高施工人员对安全管理的重视和理解，提高应急处理的能力和水平。

6.加强对施工现场作业的监督和管理，发现违规行为及时制止，确保施工作业的安全进行。

7.建立安全事故报告和调查处理制度，及时报告事故，开展事故调查和责任追究，避免事故再次发生。

8.积极开展安全文化建设，提高施工人员对安全的认识和重视程度，促进安全管理水平的不断提升。

三、隧洞施工的安全技术措施

1.地质灾害防治措施：根据隧洞所经地质条件，采取相应的地质灾害防治措施，加固坍方易发地段，保证施工安全。

2.通风和排水设施：隧洞进入施工阶段后，应随时保持通风和排水设施的畅通，确保施工现场空气流通和地下水的排除。 3.爆破施工工艺：在进行隧洞爆破作业时，需严格遵守炸药使用规定和安全操作流程，确保爆破作业的安全进行。

4.支护及掌子面管理：在隧洞掌子面进行施工时，要根据地质条件和掌子面稳定性进行支护，确保隧洞的施工安全。

隧洞施工缝技术要点总结

引洮供水一期工程，总干渠6#隧洞龚家寨标段隧洞洞身砼浇筑采用钢模台车支护，台车设计长10m，存在较多的环向施工缝。施工缝中橡胶止水带属于结构永久部分，在绑扎钢筋和支模时，止水带必须采用可靠的固定措施，避免在砼振捣及浇筑时发生位移，保证在砼中的正确位置达到设计图纸要求。本文根据施工现场经验进行了总结，为同类项目施工提供指导意见。

隧洞；施工缝；技术；总结

一、工程概况及止水设计

（一）工程概况

引洮供水一期工程位于甘肃省中部，水源为位于甘肃省卓尼县境内的洮河九甸峡水利枢纽。总干渠工程规模为大（2）型，主要建筑物为Ⅱ等工程。

引洮供水一期工程6＃隧洞龚家寨标段桩号范围36+000～39＋900，标段全长3900m，横断面型式为类马蹄形，成型断面尺寸4.72×4.93m（B×H），设计引水流量32m3/s，加大流量36m3/s，设计纵坡1/1500。

（二）设计衬砌类型及止水设计

隧洞衬砌类型：根据设计图纸要求，隧洞采用C20钢筋混凝土衬砌。根据地质围岩类型不同，采用不同的衬砌断面形式，Ⅲ-1型混凝土衬砌厚度40cm；Ⅲ-2型混凝土衬砌厚度25cm；Ⅲ-3型混凝土衬砌厚度30cm；Ⅲ-4型混凝土衬砌厚度35cm。本标段Ⅲ-3型衬砌断面总长2790m，Ⅲ-4型衬砌断面总长1110m。隧洞混凝土浇筑按先浇筑底板带30cm小边墙，后浇筑洞身段的施工作业顺序。底板无模浇筑、小边墙定型模板浇筑、洞身钢模台车浇筑。底板及小边墙、洞身按10m跨跳仓浇筑。

环向结构缝设计：在隧洞迎水面12cm处设置“652”橡胶止水带，规格尺寸为280×10×R14×Ф12mm。聚乙烯低密闭孔泡沫板填内侧缝，锯沫水泥砂浆填迎水面外侧缝。结构缝缝宽20mm。

纵向施工缝设计：30cm小边墙和墙身砼浇筑接触处，设纵向施工缝，止水采用2mm厚镀锌铁皮，加工成“{”形状，两翼卷边并各伸入混凝土10cm。 二、环向结构缝

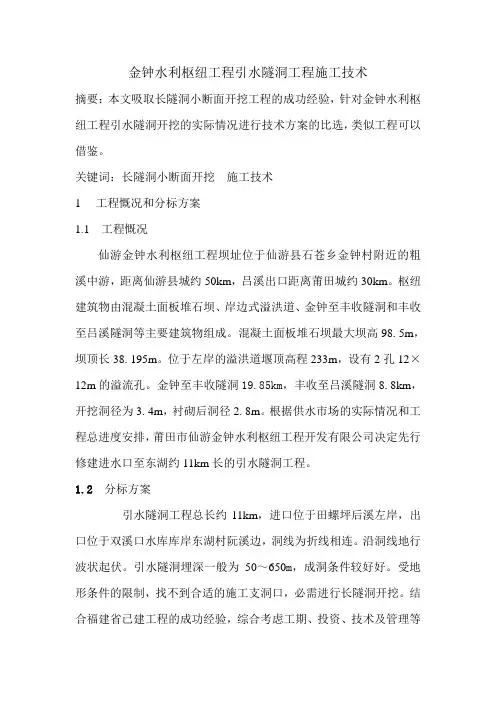

金钟水利枢纽工程引水隧洞工程施工技术

摘要：本文吸取长隧洞小断面开挖工程的成功经验，针对金钟水利枢纽工程引水隧洞开挖的实际情况进行技术方案的比选，类似工程可以借鉴。

关键词：长隧洞小断面开挖 施工技术

1 工程慨况和分标方案

1.1 工程慨况

仙游金钟水利枢纽工程坝址位于仙游县石苍乡金钟村附近的粗溪中游，距离仙游县城约50km，吕溪出口距离莆田城约30km。枢纽建筑物由混凝土面板堆石坝、岸边式溢洪道、金钟至丰收隧洞和丰收至吕溪隧洞等主要建筑物组成。混凝土面板堆石坝最大坝高98.5m，坝顶长38.195m。位于左岸的溢洪道堰顶高程233m，设有2孔12×12m的溢流孔。金钟至丰收隧洞19.85km，丰收至吕溪隧洞8.8km，开挖洞径为3.4m，衬砌后洞径2.8m。根据供水市场的实际情况和工程总进度安排，莆田市仙游金钟水利枢纽工程开发有限公司决定先行修建进水口至东湖约11km长的引水隧洞工程。

1.2 分标方案

引水隧洞工程总长约11km，进口位于田螺坪后溪左岸，出口位于双溪口水库库岸东湖村阮溪边，洞线为折线相连。沿洞线地行波状起伏。引水隧洞埋深一般为50～650m，成洞条件较好好。受地形条件的限制，找不到合适的施工支洞口，必需进行长隧洞开挖。结合福建省已建工程的成功经验，综合考虑工期、投资、技术及管理等方面因素小断面长隧洞开挖单头进尺在4.0km以内较为合理。初定分标方案为：①进水口（含金属结构）引水隧洞-026.31～Y1+100.00m段工程（简称进水口），进水口为岸塔式结构，由拦污栅、闸室和渐变段组成，高约65.0m，底板高程183.0m，清淤平台高程220.0m，引水隧洞长1100m，有一个工作面；②引水隧洞桩号Y1+100.00m～Y3+600.00m段工程（简称潭头支洞），引水隧洞长为2500.00m，开挖断面马蹄形，开挖洞径3.4m。本标段设一条潭头支洞，支洞于引水隧洞交点桩号为Y1+800.387m，潭头支洞为斜井支洞，倾角15º，采用4.0×3.2m城门形断面，长约260m，堵头长15 m。该段有上下游2个工作面；③引水隧洞桩号Y3+600.00m～Y7+700.00m段工程（简称大坪支洞），引水隧洞长为4100m，开挖断面马蹄形，开挖洞径3.4m；本标段设一条大坪支洞（已完工），支洞于引水隧洞交点桩号Y4+523.343m，大坪支洞为斜井支洞，倾角22º，采用4.0×3.2m城门形断面，斜段长约278m，平段长约230m，堵头长20 m。该段有上下游2个工作面；④引水隧洞桩号Y7+700.00m～Y10+941.385m段工程（简称汾山支洞），引水隧洞长为3241.385m，开挖断面马蹄形，开挖洞径3.4m；本标段设一条汾山支洞（已完工），支洞于引水隧洞交点桩号为Y10+941.385m，汾山支洞为斜井支洞，倾角23º，采用4.0×3.2m城门形断面，斜段长约278m，平段长约370m，堵头长20

引水隧洞开挖施工方法

引水隧洞是指为了引水目的而开挖的一种隧道工程。在建设水利工程（如供水、灌溉等）过程中，往往需要从山区或者水源地引水到目标地。为了方便水流通行，减少地面对地下水流的干扰，避免对地质环境的破坏，引水隧洞的开挖施工成为解决这一问题的主要手段之一、以下是引水隧洞开挖施工的一般方法和步骤，供参考。

第一步：前期准备

引水隧洞的开挖前需要进行一系列的前期准备工作。首先，需要进行详细的勘察和设计，确定施工地点、隧道长度、断面形状等参数。然后，根据设计要求制定施工方案和施工图纸，并进行相关手续的办理，如工程招标、资金筹措等。

第二步：洞口开挖

引水隧洞施工的第一步是开挖洞口。一般情况下，洞口位于山体的上部，因此需要先进行上部的平整和砼浇筑，以保证施工安全。然后，采用机械爆破或者钻机开挖洞口，在保证施工质量的前提下，尽量减少对周围环境的影响。

第三步：洞身掘进

洞口开挖完毕后，开始进行洞身的掘进工作。掘进的方法一般有爆破法、钻机爆破法和机械开挖法等。在技术成熟的情况下，可以选择机械掘进，提高施工效率。掘进时，需要保证洞身的平整，以便后期的衬砌施工和通水。

第四步：洞内支护 在洞身掘进的同时，需要进行洞内的支护工作。常用的支护材料有钢支撑、锚杆、喷射混凝土等。通过建立稳定的洞口和洞身结构，提高隧道的承载能力，保证施工安全和引水的顺利。

第五步：洞内衬砌

掘进完成后，需要进行洞内衬砌工作。衬砌一般采用预制混凝土或者灌注钢筋混凝土的方式。衬砌的目的是加固洞身、防止洞壁坍塌，并保持洞内的平整。衬砌的质量直接影响着隧道的使用寿命和安全性，因此需要严格按照设计要求进行施工。

第六步：洞内设备安装

衬砌完成后，需要进行洞内设备的安装工作。根据引水隧洞的功能需求，可能需要安装各类设备，如水泵、阀门、管道等。设备的选型和安装需要根据具体情况进行设计和施工。

第七步：通水试验和验收

设备安装和测试完毕后，进行通水试验，测试隧道的引水效果和安全性。通过试验数据的分析，可以判断引水隧洞的施工质量和工作性能是否符合设计要求。如果达到要求，可以进行最终的验收手续，将隧洞项目交付使用。
