电感和电容滤波

电容滤波电路、电感滤波电路原理分析

整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量

半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。(T为整流输出的直流脉动电压的周期。)

电阻滤波电路

RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比较小的场合.

电感滤波电路

根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

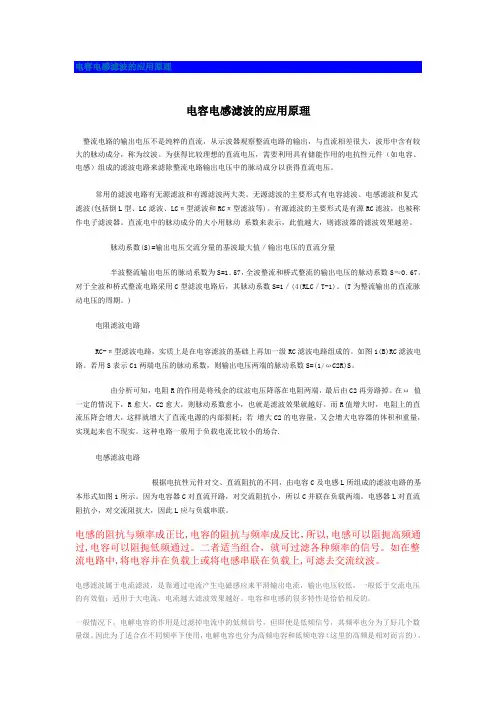

电容电感滤波的应用原理

电容电感滤波的应用原理

整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式

滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大小用脉动 系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量

半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。(T为整流输出的直流脉动电压的周期。)

电阻滤波电路

RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω 值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若 增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比较小的场合.

电感滤波电路

根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

电容滤波电路电感滤波电路的作用和原理

电容滤波电路的作用是通过电容器来滤除输入信号中的高频成分。它的原理是利用了电容器在频率响应上的特性。电容器具有阻挡低频信号通过而使高频信号通过的特点，可以有效滤除输入信号中的高频干扰。当传入的信号频率较高时，电容器会表现出较低的阻抗，从而使高频信号通过；而当信号频率较低时，电容器的阻抗升高，从而阻挡低频信号通过。通过合理选择电容器的数值，可以实现对特定频率范围内的信号进行滤波。

电感滤波电路的作用是通过电感元件来滤除输入信号中的低频成分。其原理是利用电感器在频率响应上的特性。电感器阻抗随频率的增加而增加，可以有效地滤除输入信号中的低频干扰。对于高频信号，电感器的阻抗较低，充当导线的作用，使信号通过；而对于低频信号，电感器的阻抗升高，阻碍低频信号通过。合理选择电感器的数值可以实现对特定频率范围内的信号进行滤波。

电容滤波电路和电感滤波电路在实际应用中经常结合使用，以达到更好的滤波效果。它们可以通过串联或并联的方式组合使用。串联时，电容器用来滤除高频成分，电感器用来滤除低频成分；并联时，电容器用来滤除低频成分，电感器用来滤除高频成分。这样可以使得输入信号中的各种频率成分都得到滤除，实现更加理想的滤波效果。

总之，电容滤波电路和电感滤波电路是常见的滤波电路，其作用是通过滤除或衰减不需要的频率成分来使输入信号变得更加纯净。其原理是利用电容器和电感器在频率响应上的特性，通过合理选择电容器和电感器的数值，可以实现对特定频率范围内的信号进行滤波。电容滤波电路和电感滤波电路可以组合使用，以达到更好的滤波效果。

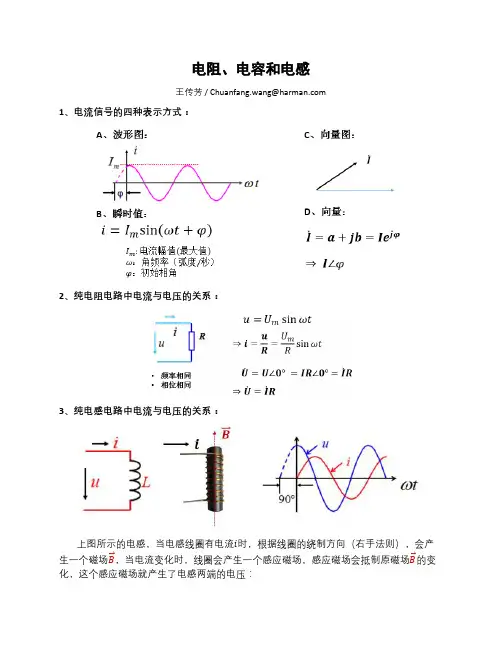

电阻、电容和电感

王传芳/*************************1、电流信号的四种表示方式：

2、纯电阻电路中电流与电压的关系：

3、纯电感电路中电流与电压的关系：

上图所示的电感，当电感线圈有电流𝑖时，根据线圈的绕制方向（右手法则），会产生一个磁场𝐵⃑ ，当电流变化时，线圈会产生一个感应磁场，感应磁场会抵制原磁场𝐵⃑ 的变化，这个感应磁场就产生了电感两端的电压：

4、纯电容电路中电流与电压的关系：

通过电容的电流与电容两端电压的基本关系式：

𝒖=𝑳𝒅𝒊𝒅𝒕 电流的变化是电感两端电压的原因。𝑑𝑖𝑑𝑡>0时，感应电压与𝑢方向相同，𝑑𝑖𝑑𝑡<0时，感应电压与𝑢方向相反。

若 𝑖=𝐼sin𝜔𝑡

则 𝑢=𝐿𝑑𝑖𝑑𝑡=𝐿𝜔𝐼cos𝜔𝑡=|𝑋𝐿|𝐼sin(𝜔𝑡+90°) =𝑈sin(𝜔𝑡+90°)

𝑈=𝐼𝑋 =𝐼j|𝑋𝐿|

或者 𝐼=𝑈/𝑗|𝑋𝐿| =𝑈/𝑋 • 频率相同

• 相位相差90度（电压超前电流90°）

𝑖=𝐼sin𝜔𝑡

𝑢 =𝑈sin(𝜔𝑡+90°)

若 𝐼=𝐼∠0°

则 𝑈=𝑈∠90° =𝐼|𝑋𝐿|∠90°∠0° =𝐼𝑗|𝑋𝐿|

• 复数形式的欧姆定律：

𝒊=𝑪𝒅𝒖𝒅𝒕 电容两端的电压是通过其电流的时间累积效应

若 𝑢=𝑈sin𝜔𝑡

则 𝑖=𝐶𝑑𝑢𝑑𝑡=𝐶𝜔𝑈cos𝜔𝑡=𝑈cos𝜔𝑡1/𝐶𝜔=𝑈cos𝜔𝑡|𝑋𝐶|=𝑈sin(𝜔𝑡+90°)/|𝑋𝐶|=𝐼sin(𝜔𝑡+90°) 或者 𝒖=𝟏𝑪∫𝒊𝒅𝒕

• 频率相同

• 相位相差90度（电压落后电流90°）

𝑖=𝐼sin𝜔𝑡

𝑢 =𝑈sin(𝜔𝑡+90°)
