烟道施工作业指导书

重庆合川双槐电厂二期扩建工程4#烟道制作指导书编写：审核：批准：中电投远达环保工程有限公司合川项目部2013 年10 月1日目录1. 施工概况 (1)2. 依据的图纸、文件及标准 (1)3. 作业准备和条件要求 (1)4. 作业程序内容 (3)5. 作业检查验收应达到的质量标准 (6)6. 安全措施 (7)7. 附件 (8)脱硫烟道制作安装1.施工概况重庆合川双槐电厂二期扩建工程，多污染物协同控制一体化工程（脱硫部分）烟道由中电投远达环保工程有限公司设计。

脱硫4#烟道制作包括烟道的制作、烟道支吊架制作，烟道总制作重量约为142.54吨，烟道支架制作约3.69吨。

脱硫4#烟道制作总件数为4件；最重的单件烟道为30HTA40 BR002重39.2吨，其次是30HTA10 BR001重25.3吨，最轻件为30HTA40 BR001重5.31吨；脱硫烟道的材料为Q235-A。

脱硫烟道的特点是体积大，重量重。

加上场地的限制，运输的限制，大吊车在现场无法站位的种种限制，大件的烟道只能在组合场下料，运现场进行片装。

脱硫烟道按吸收塔为中心分吸收塔进口烟道和吸收塔出口烟道两个安装区域，吸收塔进口烟道是从锅炉本体主烟道出来到吸收塔进口；吸收塔出口烟道是从吸收塔出口出来后由烟囱排放。

脱硫烟道连接采用焊接连接，再通过支吊架将其悬挂或支撑在混凝土烟道支架上。

2.依据的图纸、文件及标准2.1工程建设标准强制性条文《电力工程部分》2011版2.2电力建设安全工作规程DL5009.1---20022.3电力建设安全健康与环境管理工作规定2002-01-212.4电力建设施工质量验收及评价规程（锅炉机组）DL/T5210.2-20092.5电力建设施工质量验收及评价规程（加工配制）DL/T5210.8-20092.6电力建设施工质量验收及评价规程（管道及系统）DL/T5210.5-20092.7《火电厂烟气脱硫工程施工质量验收及评定规程》（DLT 5417-2009）2.8火力发电厂焊接技术规程T869-20042.9《建设工程质量管理条例》2000年1月30日发布并实施2.10火力发电建设工程启动试运及验收规程DL/T5437-20092.11烟道安装图纸3.作业准备和条件要求3.1.作业前的施工机械准备3.1.1.25吨汽车吊一台，用于脱硫烟道制作、组装；3.1.2 25吨低架平板车一辆用于原材料的运输；3.1.3 卷板机30×3000一台3.1.4 型材切割机（火焰）2416S一台。

烟道制作安装作业指导书1. 介绍本作业指导书旨在为工人和技术人员提供在烟道制作和安装过程中的具体指导。

它包含了烟道制作和安装的步骤、注意事项和安全要求。

在进行任何烟道制作和安装工作之前，请仔细阅读本指导书并确保理解和遵守指导书中的内容。

2. 准备工作在开始烟道制作和安装之前，需要进行以下准备工作：1.准备所需材料和工具，包括：•烟道管道•烟道管件和连接器•尺子、铅笔和量具•切割工具（如锯片、切管器等）•钳子和扳手•螺丝刀和螺丝•安全帽、护目镜和手套等个人防护装备2.确定烟道布置和安装位置。

3.查看和遵循当地建筑规范和安全标准。

3. 烟道制作步骤3.1 测量和标记在开始制作烟道之前，需要测量和标记所需的烟道尺寸和连接点位置。

使用尺子、铅笔和量具进行准确的测量，并在烟道管道上进行标记。

3.2 切割和连接根据测量和标记的位置，使用合适的切割工具切割烟道管道和管件。

确保切割的边缘平整和平齐。

然后，使用合适的连接器将烟道管件连接起来。

根据连接器的类型和材料，请参考制造商的操作指南。

3.3 安装固定支架在烟道制作过程中，确保安装合适的固定支架以支持烟道管道的重量。

根据烟道的长度和结构，选择合适的支架类型并正确安装。

3.4 完善烟道制作检查烟道制作的每个连接点，确保紧固螺丝和连接器安全可靠。

修复任何可能存在的瑕疵，并进行必要的调整，以确保烟道制作的完成。

4. 烟道安装步骤4.1 清洁和准备安装位置在开始烟道安装之前，清洁和准备安装位置。

确保安装位置干净、平整，并满足当地建筑规范和安全标准。

4.2 定位和固定烟道根据烟道制作时的测量和标记，确定烟道在安装位置的准确位置。

使用合适的固定支架和固定件将烟道固定在位置上。

4.3 连接烟囱和烟道口根据烟道设计和安装要求，正确连接烟囱和烟道口。

确保连接牢固、无漏气，并满足安全要求。

4.4 测试和调整安装完成后，进行烟道系统的测试和调整。

确保烟道正常通风和排放，并检查是否存在任何问题或漏气。

编号：版号：页码：第 1 页共 8 页序号修改内容日期编制修改审核123为加强室内烟道安装质量控制，同时协调总包和烟道安装单位的工作配合，特制定此烟道安装工程施工管理制度。

合用于垂直集中排烟系统的单孔烟道安装工程。

2.1 烟道加工生产的品种、规格、强度等级等技术指标应符合设计要求，外观表面不允许有裂缝，言道截面尺寸偏差在±5mm。

2.2 烟道要求保证15 天以上的自然养护期。

2.3 烟道进场后，要求每500 条材料送检一组，烟道轴向抗压强度≥38KN。

2.4 进入施工现场的烟道上应标识有具体生产日期和工程项目名称。

2.5 烟道止逆阀，它具有止逆、油雾分离等功效，但同一排气道中严禁采用其他止逆阀代用，否则会造成排气道内的烟气倒灌。

2.6 风帽：首先要考虑风帽的防绣。

材料选用优先考虑不锈钢或者铝合金等不锈材料；其次还要考虑风帽本身必须具备的强度、制作成品偏心等问题。

以往烟道安装是从楼板预留洞口中烟道安装前，由总包负责预先在地面浇筑烟道坎，并且烟道坎浇筑高度要严格按设计要求施 工，具体见下图H ＝h －a －20H ：烟道材料制作高度 h ：楼层净高 a ：烟道坎高度20：烟道安装时扣减高度烟道安装完成后， 在烟道外壁甩浆养护后， 按 墙体抹灰质量控制方式， 在烟道外壁抹灰(由 于烟道与墙体位置不易挂钢丝网，可省略)， 随后在抹灰面层上铺贴厨房墙砖根据烟道漏烟的几种问题，我们在烟道质量过程中着重控制如下：1 、验收时要重点检查上、 下口砂浆和上口的里口塞缝； 2 、验收时要重点检查上口的里口塞缝； 3 、烟道全部要求进行抹灰施工；4 、烟道进场时，对其外观进行检查，当烟道 管体裂缝时，要求退场；往上层层叠加支撑， 当三十多层的烟 道叠加后， 容易造成累计沉降， 最终 的沉降量比较大， 这样造成烟道壁开 裂烟道材料制作高度控制误差大烟道贴砖后空鼓烟道漏烟的几种可能：1 、烟道上、下口水泥砂浆塞缝未塞 实；2 、烟道上口的里口塞缝未塞实；3 、烟道止逆阀安装未坚固，有缝隙；4 、烟道本身发生质量裂缝等问题； 编号： 版号：页码：第 2 页 共 8 页编号：版号：页码：第 3 页共 8 页4.2.1.3.2.1 烟道坎浇筑前，首先要凿毛清理，随后按上图设计尺寸浇筑C15 砼。

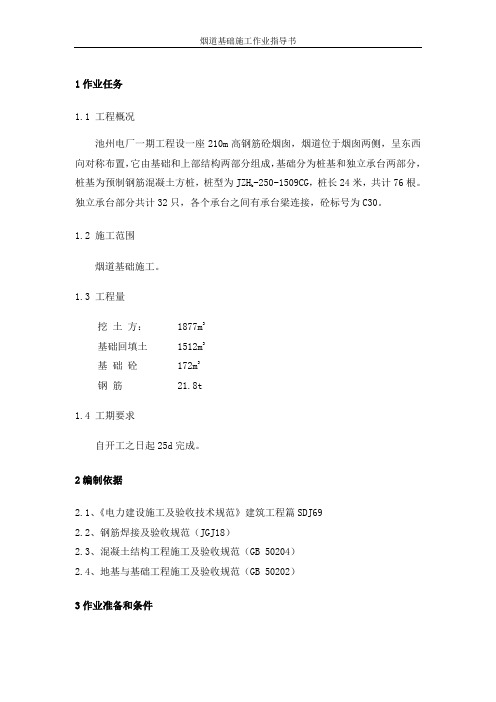

1作业任务1.1 工程概况池州电厂一期工程设一座210m高钢筋砼烟囱，烟道位于烟囱两侧，呈东西向对称布置，它由基础和上部结构两部分组成，基础分为桩基和独立承台两部分，-250-1509CG，桩长24米，共计76根。

桩基为预制钢筋混凝土方桩，桩型为JZHb独立承台部分共计32只，各个承台之间有承台梁连接，砼标号为C30。

1.2 施工范围烟道基础施工。

1.3 工程量挖土方： 1877m3基础回填土 1512m3基础砼 172m3钢筋 21.8t1.4 工期要求自开工之日起25d完成。

2编制依据2.1、《电力建设施工及验收技术规范》建筑工程篇SDJ692.2、钢筋焊接及验收规范（JGJ18）2.3、混凝土结构工程施工及验收规范（GB 50204）2.4、地基与基础工程施工及验收规范（GB 50202）3作业准备和条件3.1 机械及工器具的准备在施工前一些必备的机械和工器具必须进入现场，并进行机械及器具的运行检查，以确保机械、器具在施工中能正常运行，机械及器具的配备见下表。

机械及器具的配备见下表3.2 人员配备以上各特殊工种人员（机械操作工、电工等）必须持证上岗。

3.3 施工用材料要求本次施工用钢筋、水泥等原材料项目部物资管理科统一采购，根据规定，由物资管理科负责取样，填写试验委托单和见证取样单，委托试验室或外委进行试验，由各工段、搅拌站技术员向物资管理科索取质保书和复试报告等质保资料。

由各工段、搅拌站负责人负责，工段、搅拌站技术员进行跟踪台帐管理，核对无误后，将质保资料交给各单项。

所有使用的施工用材料必须具备相应材料的质量保证书及复试报告等，并满足施工图对原材料的要求，方可进行下料施工。

否则，一律不得使用。

进场后的钢筋、水泥、砂石在委托试验室做复试报告时，必须按照主体工程见证人备案管理制度进行操作取样。

钢筋工段和砼搅拌站应分别做好钢筋、水泥、砂、石等材料的跟踪台帐工作；周转性材料（钢模板、扣件、脚手架、木跳板等）应提前一个月把周转性材料预算计划清单报到租赁站，以确保周转性材料能够按质按量及时供应。

烟道安装作业指导书作为烟道安装作业的指导书，以下将为您详细介绍烟道安装的步骤和注意事项。

第一步：准备工作在进行烟道安装之前，需要准备以下工具和材料：1. 清洁工具：包括刷子、吸尘器等，用于清理烟道内的积灰和污物。

2. 烟道材料：一般包括金属烟道和保温材料，根据实际情况选择合适的材料。

3. 链条和吊具：用于将烟道悬挂在建筑物内。

第二步：测量和设计在进行烟道安装之前，需要进行详细的测量和设计，确保烟道的安装位置和大小符合要求。

具体步骤如下：1. 测量高度和宽度：通过使用测量工具，测量烟道应该安装的位置的高度和宽度，确保安装的烟道尺寸与建筑物结构相符。

2. 设计烟道路径：根据测量结果，设计烟道的路径，并确认是否需要突出建筑物或借助其他支撑结构。

3. 确定吊具位置：根据设计的烟道路径，确定吊具的具体位置和数量，确保烟道能够牢固地悬挂在建筑物内。

第三步：安装烟道根据测量和设计的结果，开始进行烟道的安装。

具体步骤如下：1. 清洁烟道：使用清洁工具，彻底清洁烟道内的积灰和污物，确保烟道安装前的清洁度。

2. 安装金属烟道：根据设计的烟道路径和尺寸，将金属烟道逐段地安装在吊具上，并使用螺栓或焊接等方式进行固定。

3. 安装保温材料：根据需要，将保温材料固定在金属烟道外部，以防止热量损失。

4. 连接烟道系统：根据具体要求，连接烟道与燃烧设备或建筑物其他部分的管道系统，确保烟道畅通无阻。

第四步：测试和验收在烟道安装完成后，需要进行测试和验收工作，确保烟道的安装质量和功能正常。

具体步骤如下：1. 烟道蓄热测试：使用适当的方法，测试烟道能否迅速蓄热，并保持烟道内的温度稳定。

2. 烟道排烟测试：点燃燃烧设备，观察烟道排烟是否顺畅，并检测烟道释放的排放物是否符合环保标准。

3. 安全性验收：检查烟道的固定和连接是否稳固可靠，确保烟道不会出现脱落等安全隐患。

总结：烟道安装是一项需要细致处理的工作，需要根据实际情况进行测量和设计，并使用适当的工具和材料进行安装。

1.工程概况及工程量：1.1.工程概况：广东国华粤电台山发电厂一期3#、4#、5#机组工程3×600MW火电机组, 3#锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，露天布置，型号SG-2028/17.5-M905， 3#锅炉本体烟道包括后烟井底部连接板、省煤器灰斗、转弯烟道、斜烟道、连接烟道、预热器出口烟道、预热器烟气侧热端封板、防磨装置，由我公司承担配制安装工作，配制量232.749吨,安装量268.349吨。

1.2.1工程量1.2.2 施工工期根据台电人员组织结构，按照左右侧同时施工考虑，采用汽车倒运，用5170履带吊车、FZQ2000筒子吊车、卷扬机和手动葫芦存放安装的方法，按作业人员正常工作日（8小时）施工，并根据锅炉本体钢结构、预热器、一次风机、二次风机、锅炉本体风箱施工所达到的条件、外委件供货情况,施工工期定为80天。

2.编制依据2.1《台电3#锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL 5009•1－20022.3《电力建设施工及验收技术规范》(焊接篇)2.4《火电施工质量检验及评定标准》(焊接篇)2.5《电力建设施工及验收技术规范》(锅炉机组篇) DL5047－952.6《火电施工质量检验及评定标准》(锅炉篇1996)2.7上海锅炉厂家图纸650907-E1,风门和补偿器相关技术资料2.8甲方委托、设计变更等技术图纸、资料3. 作业前的条件和准备3.1技术准备3.1.1上海锅炉厂钢结构图纸齐全及锅炉本体烟道图纸。

3.1.2 施工图纸会审完毕，会审中存在的问题已有明确的处理意见。

3.1.3 施工方案设计完成，并与相关专业讨论确定，已经总工审批。

3.1.4作业指导书编制完成，经专业经理、总工审批合格。

3.1.5施工材料预算编制完成、施工所需的材料、设备购置计划编制完成并交物资部门。

3.1.6 外购、外委加工件的统计完成，购置计划审批并交物资部门。

发放编号：文件编号：大唐洛阳首阳山脱硫工程烟道改造施工作业指导书北京国电清新环保技术股份有限公司2007年08月15日大唐洛阳首阳山脱硫工程烟道改造施工作业指导书编制：审核：批准：批准日期：年月日目录1、工程概况-------------------------------------------------------------------------------------------------42、编制依据-------------------------------------------------------------------------------------------------43、对构成工程实体的材料要求-------------------------------------------------------------------------44、施工人员、施工机具需求计划----------------------------------------------------------------------45、施工工艺程序、施工方法及技术措施-------------------------------------------------------------6 5.1、施工工艺程序---------------------------------------------------------------------------------------6 5.2、施工前现场准备工作------------------------------------------------------------------------------6 5.3、基础验收及划线------------------------------------------------------------------------------------6 5.4、底板梁安装------------------------------------------------------------------------------------------7 5.5、底板安装---------------------------------------------------------------------------------------------7 5.6、吸收塔围板及加强筋安装------------------------------------------------------------------------8 5.7、吸收塔内部支撑件安装---------------------------------------------------------------------------95.8、吸收塔顶板安装-----------------------------------------------------------------------------------106、焊接施工工艺及措施---------------------------------------------------------------------------------10 6.1、焊接前的准备--------------------------------------------------------------------------------------10 6.2、焊接材料及焊接方法-----------------------------------------------------------------------------116.3、焊缝检查--------------------------------------------------------------------------------------------127、施工安全技术措施以及文明施工、环保措施---------------------------------------------------128、施工进度计划表---------------------------------------------------------------------------------------141、工程概况大唐洛阳首阳山电厂2*300MW机组烟气脱硫工程由北京国电清新环保技术股份有限公司总承包，采用石灰石—石膏湿式烟气脱硫工艺，全烟气脱硫效率不低于95%。

1.目的为锅炉烟、风管道制作及安装工作提供技术指导，确保整个安装工作有序、安全、高质量地进行，避免在管道制作及安装中出现不必要的重复工作，降低成本，节约资源，特编写此方案。

2.适用范围本作业指导书适用于XXXXXXXXXX业基地供热扩模机组670T/h水煤浆锅炉烟、风管道制作及安装，其中包括冷风道、热风道及烟道的制作、安装。

3.编制依据3.1XXXXXXXXXX设公司作业指导书编写导则；3.2XXX电力设计院冷、热风道和烟道安装图纸（F398S-J0401、F398S-J0402、F398S-J0403）;3.3烟风煤管道支吊架设计手册；3.4火电施工检验及评定标准（焊接篇）；3.5电力建设安全工作规程（第一部分：火力发电厂，DL5009.1-2002）;3.6电力建设施工及验收技术规范（锅炉机组篇，DL/T 5047-95）;3.7火电施工质量检验及评定标准（锅炉篇）；3.8火电施工质量检验及评定标准（加工配置篇）；3.9电力建设安全健康与环境管理工作规定。

4.作业概述4.1工程概况XXXXXXXXXX业基地供热扩模机组工程锅炉型号为：WGZ670/9.8-1,是由XX锅炉厂设计制造的670t/h水煤浆机组高压锅炉。

冷风由布置于锅炉两侧的两台送风机吸入口，经过送风机升压后通过空气预热器形成热风，送去燃烧器作为助燃风；燃烧过后形成的烟气经过高温省煤器、空气预热器和低温省煤器，再通过烟道进入静电除尘器和CFB干法脱硫设施，最后由引风机输送入烟囱。

烟、风道的布置走向均以锅炉中心线为标准对称布置。

4.2作业内容概述本台锅炉烟风道包括冷、热风道和烟道及风门、补偿器、支吊架等，具体工作量如下4.3作业方法及技术经济评估4.3.1作业方法：由于施工现场场地狭小，所以必须在40T 龙门吊组合场进行烟、风道的制作，制作完毕后再运输至现场进行吊装、安装工作。

4.3.2技术经济评估：制作时必须经过划线、复查后才能进行切割下料，避免出现材料损耗过大的现象，安装时结合现实情况充分考虑安装方法及安装次序，节省人力、物力及机械费用，提高工作效率。

一、编制依据１、东方锅炉厂及西南电力设计院《烟道》图2、《电力建设施工及验收技术规范》（锅炉机组篇DL/T 5047-95）3、《火电施工质量检验及评定标准》锅炉篇（1996）、焊接篇4、《电力建设安全工作规程》（火力发电厂部分）5、《锅炉施工组织专业设计》6、《施工机具性能说明书》7、《施工二级网络计划表》二、工程概况1、概况江油电厂扩建工程#3炉为300MW燃煤机组，其烟道分为本体烟道和设计院烟道两部分。

本体烟道包括上部烟道、下部烟道、烟道、烟道固定装臵、灰斗、膨胀接头和金属膨胀节及烟气关闭挡板等，均为装配件，以锅炉对称中心线左右对称布臵。

烟道为护板结构，内部设加固管撑。

本体烟道烟气流程为从标高31600mm处的省煤器区域护板出口处开始，流经两分仓回转式空气预热器后，到标高8600mm处的设计院烟道接口处止。

设计院烟道以锅炉对称中心线左右对称布臵，烟气流程为从标高8600mm处的本体烟道接口开始，到标高18650mm的电除尘进口，然后从标高18200mm的电除尘出口到标高4475mm的引风机接口，最后从标高2200mm的引风机出口到标高7045mm的砖烟道接口止。

2、主要工程量本体烟道总重为108570Kg。

其中上部烟道为25423Kg，下部烟道为28801Kg，烟道为40601Kg，烟道固定装臵为3279Kg，灰斗为6820Kg，膨胀接头为3646Kg。

设计院烟道总重为251582Kg。

3、工期要求按《施工二级网络计划表》进行。

三、施工准备1、人员配备管理人员：6人安装钳工：10人起重工：4人电焊工：8人民工：4人2、机械准备及布臵DBQ3000TM塔吊一台。

5170A履带吊一台。

8T汽车吊一台。

3t卷扬机两台。

40t/42m龙门吊一台。

拖拉机一台。

3、工器具、材料准备电焊机8台含线钢盘尺50ｍ1把校验合格钢卷尺 3.5ｍ5把记号笔红色2支卡环8t 4个卡环10t 10个线锤0.5kg 2个粉线若干活动扳手若干火焊切割工具2套倒链3T 8个倒链5T 8个水平胶管30m 1副磨光机2台麻绳φ14 50m4、安全设施准备安全网3m×6m 10床钢芯圈绳13 L=3000 10根水平安全绳50m安全警戒绳20m木跳板4000×300×50 20块安全带16根速差自控器6台5、对上道工序要求本体烟道固定装臵的横梁已安装完毕，设计院烟道已制作完毕，其混凝土支架已浇注完毕，相应的预埋件已安装好。

烟道安装作业指导书烟道安装作业是属于建筑安装工程领域中的一项重要工程。

该作业涉及到建筑物的烟道安装，一个优质的烟道安装工程将能够提高建筑物的品质和使用价值，也能够有效地保证建筑物环境的卫生和安全。

本指导书旨在为烟道安装工程提供全面的操作指导和注意事项，以确保烟道安装工作的质量和安全。

一、确认施工范围在烟道安装作业开始之前，施工人员首先需要确认烟道的安装范围。

需要特别确认的是：安装位置、安装高度、安装数量，以及烟道的使用方法和要求等。

针对不同的烟道安装要求，施工人员需要阅读相关的资料和制定具体的施工方案。

二、确认材料和工具在确认好烟道安装范围之后，施工人员需要确认需要使用的材料和工具，包括：烟道材料、支架、焊接设备、安全防护设备等。

需要特别注意的是：选择优质的材料和工具有利于提高工程的质量，也能够增强施工人员的安全防护意识。

三、进行现场测量在开始烟道安装施工前，施工人员需要对建筑物进行现场测量，确认烟道的安装位置和高度等。

需要特别注意的是：测量前需要仔细检查施工现场是否有安全隐患，确保施工人员的安全。

四、进行烟道焊接确认好烟道的安装位置后，施工人员需要在现场直接进行焊接。

需要特别注意的是：施工人员需要掌握好焊接技术和工艺，确保焊接效果和质量。

同时需要做好安全防护措施，防止施工人员及周围人员受到伤害。

五、安装支架及防风设施在烟道安装工程中，施工人员需要对烟道进行支架和防风设施的安装。

需要特别注意的是：施工人员需要确保支架和防风设施的耐久性和安全性，以提高工程的质量和安全性。

六、进行烟道测试在所有的烟道安装工作完成后，施工人员需要进行烟道测试，以确认烟道的安装质量和性能。

需要特别注意的是：测试前需要仔细检查施工现场的安全状况，避免测试过程中出现安全问题。

七、施工验收和交付在确认烟道测试结果正常后，施工人员需要进行施工验收，并将烟道交付给用户。

需要特别注意的是：施工验收过程中需要确保施工人员和用户的交流，以提高工程的质量和满意度。

新疆天业自备电厂三期2×330MW机组烟气脱硫工程作业指导书烟风系统烟道制作安装施工工程文件编号：ZJTL﹣00TL﹣A03b﹣002项目名称：烟气脱硫工程施工单位：山东正泰工业设备安装有限公司日期：2013年09月25日版次：目录1 工程概述 (2)1.1 工程概况 (2)1.2 工程量统计 (2)1.3 施工日期 (3)2 编制依据 (3)3 作业前的条件和准备 (3)3.1 技术准备 (3)3.2 作业人员 (3)3.3 作业工机具 (4)3.4 材料和设备 (4)3.5 安全器具 (5)3.6 大型机械 (5)4 作业程序和方法 (5)4.1 施工方案 (6)4.2烟道的预制安装 (8)4.3 烟道的焊接 (10)4.4烟道、挡板门及伸缩节吊装方案 (13)4.5 强制性条文 (15)5 质量保证措施 (16)6 安全文明施工措 (16)6.1安全施工保证措施 (16)6.2班组安全配合措施 (17)6.3临时用电安全技术措施 (17)6.4施工现场安全纪律 (18)6.5人员进场安全保护措施 (18)6.6施工危险点源及对策 (19)6.7安全措施交底 (20)7环境保护措施 (24)8应急响应预案 (25)1 工程概况1.1工程概况新疆天业（集团）2×330WM机组烟气脱硫工程由浙江天蓝环保技术股份有限公司总承包，配置一炉一塔，采用电石渣做脱硫剂，脱硫后副产物为石膏。

主要建筑物位于新疆石河子市北开发区新疆自备电厂三期内。

脱硫系统按照设置调试临时烟道、不设置GGH、增压风机与引风机合并设置。

烟道主要由矩形烟道、弯头、矩形异径管、非金属补偿器、挡板门，支吊架部分组成，总工作量为约为271吨。

烟道在脱硫工程中工作量大，且由于设备布置集中，施工场地窄小，特别是吸收塔、烟囱、引风机房、吸收塔保温房等距离较近，均为回填土，土质松散，吊装通道要用戈壁料进行回填地面较松驰，吊位及道路不通畅使得在整个吊装工作进展上面临很大的困难。

烟风道作业指导书1. 简介烟风道是指工业设备中用于排除烟气或废气的管道系统，它在工业生产过程中起到关键的作用。

本指导书旨在提供烟风道作业的指导，确保烟风道的安全运行和有效排放废气。

2. 检查和维护为了确保烟风道系统的正常运行，需要进行定期的检查和维护。

以下是一些常见的检查和维护事项：2.1 清洁定期清洁烟风道是确保其正常运行的重要步骤。

清洁烟风道可以防止积灰和堵塞，并提高其排放效率。

清洁时，请按照以下步骤进行：•开启通风系统，确保设备处于安全状态。

•使用合适的清洁工具，如刷子或吸尘器，清洁烟风道的内部。

注意避免使用锐利的工具，以免损坏烟风道。

•清洁完毕后，检查烟风道是否畅通无阻。

2.2 检查连接部件定期检查烟风道的连接部件，如螺栓和垫片，确保其紧固程度。

如果发现任何松动或损坏的连接部件，应及时更换或修复。

2.3 检查支撑结构检查烟风道的支撑结构是否稳固，如果发现有任何松动或损坏的支撑部件，应及时修复或更换。

2.4 检查烟气排放检查烟风道的排放口是否正常工作，确保废气排放合格。

如果排放口存在问题，应立即采取措施修复或更换。

3. 安全注意事项3.1 佩戴个人防护设备在进行烟风道作业之前，必须佩戴适当的个人防护设备，如手套、眼镜和呼吸器等。

这些设备可以保护作业人员免受烟尘和有害气体的危害。

3.2 遵守操作规程在进行烟风道作业时，严格遵守操作规程和安全标准。

禁止任何非授权人员接近作业区域。

3.3 确保通风良好在进行烟风道作业时，确保工作区域通风良好，以防止有害气体积聚。

必要时，可以使用通风设备增加空气流通。

3.4 注意高温和电气安全在接触烟风道时，要注意可能存在的高温表面，避免烫伤。

此外，注意避免烟风道与电气设备接触，以防电击事故发生。

4. 紧急处理措施在烟风道作业过程中，可能会发生问题或突发事件。

以下是一些常见的紧急处理措施：•如果发生火灾，请立即向消防部门报警，并采取适当的灭火措施，避免火势蔓延。

•如果发现烟风道存在严重堵塞或漏损情况，应立即采取措施解决问题。

烟道安装作业指导书一、前言烟道是建筑物中的一种重要设施，它能够将燃烧排放物排出室外，确保室内空气质量与安全。

为了确保烟道的正确、安全安装，我们编制了本烟道安装作业指导书，旨在提供清晰的指导和操作流程，帮助安装人员顺利完成烟道的安装工作。

二、准备工作1. 准备工具：扳手、锤子、螺丝刀、电钻等。

2. 准备材料：不锈钢烟道管、连接件、密封胶、膨胀螺栓等。

三、烟道安装步骤1. 确定烟道走向：根据建筑物内部的燃烧设备位置和烟道出口位置，确定烟道的走向，并标记出安装点。

2. 准备连接件：选择适合的连接件，确保与烟道管的尺寸相匹配。

3. 安装烟道管：根据烟道走向，将烟道管按照连接件的要求逐段安装，确保连接件牢固可靠。

4. 排气风帽安装：在烟道的终点位置，安装排气风帽，它能够有效防止倒灌和异味进入室内。

5. 密封处理：烟道安装完成后，使用密封胶对连接处进行密封处理，确保烟道系统的密封性。

6. 固定烟道管：使用膨胀螺栓等固定物品将烟道管牢固地固定在建筑物内墙或地面上，以防止震动或倒塌。

7. 检查与试运行：安装完成后，检查烟道系统的连接处是否牢固，是否存在漏气现象。

然后进行试运行，确保烟道畅通，无异常情况。

四、安全注意事项1. 在进行烟道安装时，要确保有足够的工作空间，避免狭窄或高处作业造成安全风险。

2. 安装人员应穿戴好符合要求的工作服和个人防护用具，包括手套、护目镜等。

3. 在操作过程中，要根据具体要求使用正确的工具，并确保工具的质量良好，以免发生意外。

4. 在烟道安装中，要严格按照操作流程进行，确保每个步骤的正确完成。

5. 如果遇到无法解决的问题或疑难情况，应及时联系相关专业人员进行咨询或协助。

五、总结通过本烟道安装作业指导书，我们详细介绍了烟道的安装步骤和注意事项，希望能够为安装人员提供了清晰的指导，并确保烟道的正确、安全安装。

在实际操作中，安装人员要严格按照操作流程进行，并特别注意安全事项，确保自身安全与烟道的质量。

#1机组烟道吊装、安装作业指导书批准： ____________________审核： ____________________编制：_____________________1 适用范围 (1)2编制依据 (1)3工程概况 (1)4工程量 (1)5作业准备和条件 (2)6作业程序、方法及要求 (3)7作业质量标准及检验要求 (7)8安全文明施工 (7)9安全健康与环境管理的措施 (9)10作业过程中有关人员的职责和权限 (11)1适用范围本作业指导书适用于XX工程烟气脱硝装置#1机组脱硝烟道吊装、安装。

2编制依据2. 1 XX工程施工组织总设计2.2合同及其技术附件2.3《施工及验收技术规范》（烟道部分）；2. 4《火力发电工程施工组织设计导则》2.5《电力建设施工质量验收及评价规程》（锅炉机组篇）DL/T 5210. 2-20092.6相关设计院图纸及资料2.7《火力发电厂焊接技术规程》DL/T 869-2004；2.8《电力建设安全工作规程》（火力发电厂部分）DL5009. 1-20022.9 25吨汽车吊、塔吊及其它吊机的相关资料2. 10《火电施工质量检验及评定标准》加工配置篇；3工程概况本烟道安装工程主要包括有：SCR入口烟道、SCR出口烟道、省煤器出口烟道、空预器出口烟道四部分组成。

烟道总重量约为每台300吨左右，采用Q345B材质，烟道由省煤器出口接入反应器入口，出口烟道从反应器出口至空预器入口，布置在#1机组锅炉炉后与电除尘器之间。

4工程量#1机组脱硝烟道单台机组工程量入下表统计：5作业准备和条件5.1项口开工前，应将高空作业的必须用品如安全设施、所用机械器具、消耗材料及职工劳动保护用品等提前作好准备。

5.2参加高空作业人员应进行体检，体检合格方可上高空作业。

5.3施工人员仔细熟悉施工图、施工方案、和关国标和电建规范，做到人人心中有数。

施工人员要按图施工，在施工过程中出现的问题要及时反馈给技术人员，不得盲目施工。

烟道安装作业指导书（最终版）目录1、工程概况及主要工程量 (2)2、编制依据 (2)3、施工准备及作业条件 (3)4、施工工序方法 (4)5、质量标准及检验要求 (7)6、安全注意事项及文明施工要求 (8)7、工程建设强制性标准条文 (9)8、绿色施工实施计划表 (10)9、危险工作的因素辨识、评价及控制 (15)10、环境因素辨识、评价及控制措施 (19)11 工程概况及主要工程量1.1 工程概况贵州茶园电厂（2×660MW）新建工程1、2号机组烟气脱硫工程由上海能辉电力科技有限公司设计，中电投远达环保工程有限公司总承包，其中烟道部分由原烟道和净烟道两段组成，原烟道为：引风机出口至吸收塔烟道入口；净烟道为：吸收塔烟道出口至烟囱。

1.2 主要工程范围和工程量#1机组、#2机组烟道部分为自然对称布置。

脱硫烟道包括：原烟道、净烟道两部分，#1原烟道共7件组成：烟道5件，矩形挡板门1件，非金属补偿器1件；#1净烟道共4件组成：烟道2件，非金属补偿器2件。

烟道运行温度80℃，烟道材料Q235-B，烟道总重量420280kg。

最大件为原烟道3号件三通烟箱40.64吨，净烟道2号件变径烟道38.74吨，为便于安装运输，此件分片在加工厂制作，现场吊装组合。

其它条件都能满足运输和吊装要求。

1.3 大件一览表：2、编制依据2.1《工程建设标准强制性条文（电力工程部分）》（2011版）2.2《电力建设安全工作规程》DL5009.1－20022.3《电力建设安全健康与环境管理工作规定》（国电电源[2002]49号）2.4《电力建设施工质量验收及评定规程》锅炉篇DL/T5210-20092.5《电力建设施工质量验收及评定规程》焊接篇DL/T5210-20092.6《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20092.7《火力发电厂焊接技术规程》（T869-2012）22.8《绿色施工导则》（建质【2007】223号）2.9《生产区域吊装作业安全规范》HG30014-20132.10《建筑施工高处作业安全技术规范》2.9贵州茶园电厂（2×660MW）新建工程1、2号机组烟气脱硫工程烟道施工图纸3、施工准备及作业条件3.1工机具一览表3.2开工前应具备的条件。

1．作业任务1.1工程概况池州电厂一期（2×300WM）工程设一座210m高钢筋砼烟囱，烟道位于烟囱两侧，呈东西向对称布置，上部结构是由11.84m以下框架柱、梁及11.84m以上框架梁板侧板组成，中心长度L=41.525m，中心宽度B=5.88m，高度由8#～1#轴线呈坡道式，标高由20.08m降至16.86m，砼标号C30，分普通和耐热砼两种，10.84m层以上结构由C30耐热砼浇筑。

1.2施工范围烟道(包括建筑、结构及电气接地)。

1.3主要工程量上部结构砼 608m3钢筋 228t2编制依据2.1混凝土强度检验评定标准（GBJ107）2.2火电施工质量检验及评定标准（土建工程篇）2.3混凝土结构工程施工及验收规范（GB 50204）2.4地基与基础工程施工及验收规范（GB 50202）2.5钢筋焊接及验收规范（JGJ18）2.6《预埋铁件图集》2.7相关图纸3作业准备和条件3.1机械、工器具准备在施工前一些必备的机械和工器具必须进入现场，并进行机械及器具的运行检查，以确保机械、器具在施工中能正常运行，机械及器具的配备见下表。

机械及器具的配备见下表3.2人员配备技术员： 1人施工员： 2人质检员： 1人安全员： 1人测量人员： 3人材料员： 1人砼工： 10人钢筋工： 8人木工： 16人电工： 2人焊工：2人普工： 10人电工、电焊工为特殊工种，其作业人员必须经过国家规定的专业培训，持证（特殊作业人员操作证）上岗；单项技术员全面负责单项工程技术策划、施工质量监督及现场管理调度工作；材料员负责施工用材料的采购、进场及检验工作。

电工负责用电设备的维护和安全防护工作；工人要严守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。

3.3材料要求本次施工用钢筋、水泥等原材料项目部物资管理科统一采购，根据规定，由物资管理科负责取样，填写试验委托单和见证取样单，委托试验室或外委进行试验，由各工段、搅拌站技术员向物资管理科索取质保书和复试报告既质保资料。

#1、#2机组 (2×340MW) 脱硫系统吸收塔烟道吊装方案吊装组织设计江西丰城发电有限公司#1、#2机组（2×340MW）烟气脱硫安装施工工程烟道制作及吊装施工方案编写：审核：批准：编制单位：江西化工机械厂丰电项目部日期：2010-3-22目录1编制依据 (1)2工程概况 (1)3工程进度计划 (2)3.1施工准备工作及条件 (3)3.2作业人力、机械、工具、仪器、仪表等的计划 (3)4主要作业程序及作业方法 (3)4.1作业程序与加工配制原则 (3)4.2作业方法 (5)4.3烟道吊装 (5)4.4焊接工艺要求 (9)5施工作业质量保证措施 (10)6施工作业安全措施 (12)6.1本项作业的一般安全措施 (12)6.2本项作业重大危害（附危害辩识、风险评价及控制一览表） (14)1 编制依据包括但不限于：江西省投资网新机电工程有限公司提供的安装施工图纸；《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047—95；《火电施工质量检验及评定标准》（2005年版）《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL/T5007—92；《火力发电厂焊接技术规程》DL/ T869—2004；《焊接工艺评定规程》DL/T868—2004《电弧焊焊接工艺规程》GB/T 19867.7-2005/ISO 15609-1：2004《工业金属管道工程质量检验评定标准》GB-50184-93《现场设备、工业工业管道焊接工程施工及验收规范》GB-50236-98《钢结构工程施工质量验收规范》GB50205-2001《建筑工程施工质量验收统一标准》GB50300《涂装前钢材表面腐蚀等级和除锈等级》GB8923-88《吸收塔本体施工及验收规范》Q-DS001SM（发包人企业标准）其他相关或有益于工程施工的规范、标准、文件等2 工程概况江西丰城发电有限责任公司一期工程建设4×300MW引进型国产亚临界燃煤机组，分别于1996年12月、1997年11月、1998年11月及2000年7月并网发电。
