物理沪科版九年级第16章电流做功与电功率第一节电流做功课件物理

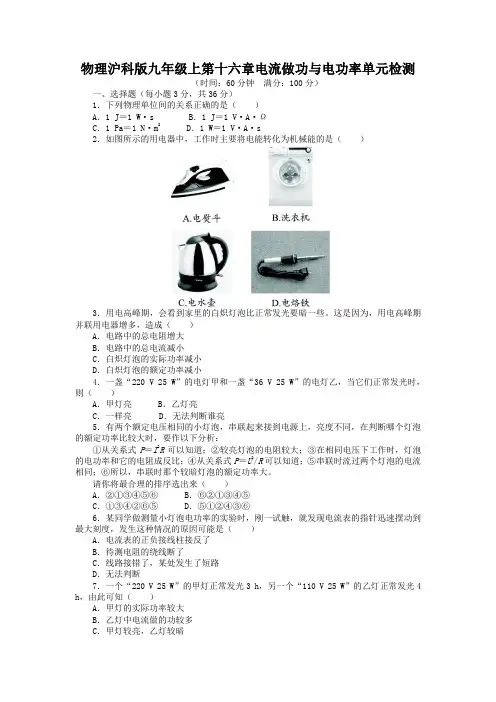

物理沪科版九年级上第十六章电流做功与电功率单元检测

（时间：60分钟 满分：100分）

一、选择题（每小题3分，共36分）

1．下列物理单位间的关系正确的是（ ）

A．1 J＝1 W·s B．1 J＝1 V·A·Ω

C．1 Pa＝1 N·m2 D．1 W＝1 V·A·s

2．如图所示的用电器中，工作时主要将电能转化为机械能的是（ ）

3．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些。这是因为，用电高峰期并联用电器增多，造成（ ）

A．电路中的总电阻增大

B．电路中的总电流减小

C．白炽灯泡的实际功率减小

D．白炽灯泡的额定功率减小

4．一盏“220 V 25 W”的电灯甲和一盏“36 V 25 W”的电灯乙，当它们正常发光时，则（ ）

A．甲灯亮 B．乙灯亮

C．一样亮 D．无法判断谁亮

5．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同，在判断哪个灯泡的额定功率比较大时，要作以下分析：

①从关系式P＝I2R可以知道；②较亮灯泡的电阻较大；③在相同电压下工作时，灯泡的电功率和它的电阻成反比；④从关系式P＝U2/R可以知道；⑤串联时流过两个灯泡的电流相同；⑥所以，串联时那个较暗灯泡的额定功率大。

请你将最合理的排序选出来（ ）

A．②①③④⑤⑥ B．⑥②①③④⑤

C．①③④②⑥⑤ D．⑤①②④③⑥

6．某同学做测量小灯泡电功率的实验时，刚一试触，就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）

A．电流表的正负接线柱接反了

B．待测电阻的绕线断了

C．线路接错了，某处发生了短路

D．无法判断

7．一个“220 V 25 W”的甲灯正常发光3 h，另一个“110 V 25 W”的乙灯正常发光4

h，由此可知（ ）

A．甲灯的实际功率较大

B．乙灯中电流做的功较多

C．甲灯较亮，乙灯较暗 D．流过甲灯的电流较大

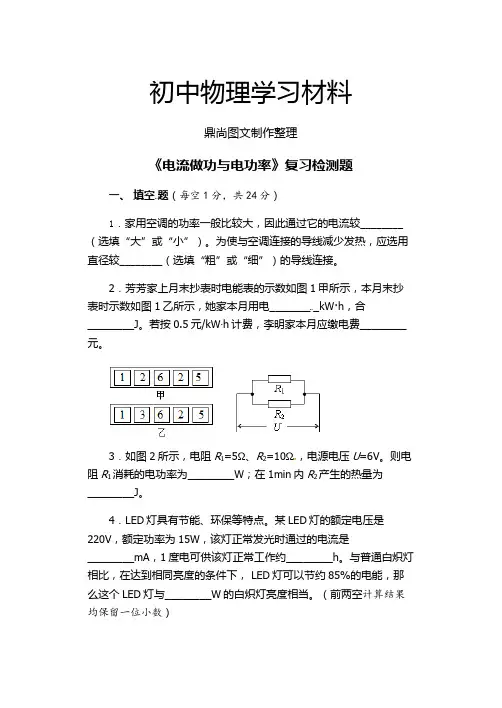

初中物理学习材料

鼎尚图文制作整理

《电流做功与电功率》复习检测题

一、 填空题（每空1分，共24分）

1．家用空调的功率一般比较大，因此通过它的电流较________（选填“大”或“小”）。为使与空调连接的导线减少发热，应选用直径较________（选填“粗”或“细”）的导线连接。

2．芳芳家上月末抄表时电能表的示数如图1甲所示，本月末抄表时示数如图1乙所示，她家本月用电________kW·h，合________J。若按0.5元/kW·h计费，李明家本月应缴电费________元。

3．如图2所示，电阻R1=5Ω、R2=10Ω，电源电压U=6V。则电阻R1消耗的电功率为________W；在1min内R2产生的热量为________J。

4．LED灯具有节能、环保等特点。某LED灯的额定电压是220V，额定功率为15W，该灯正常发光时通过的电流是________mA，1度电可供该灯正常工作约________h。与普通白炽灯相比，在达到相同亮度的条件下， LED灯可以节约85%的电能，那么这个LED灯与________W的白炽灯亮度相当。（前两空计算结果均保留一位小数） 5．将“12V 3W”的灯泡L1和“12V 6W”的灯泡L2串联后接入12V的电路里，则较亮的灯泡是________（选填“L1”或“L2”）。如果将它们并联接入该电路中，则通过它们的总电流是________A。

6．如图3所示，将R1和R2串联后接在6V的电源上，R1的阻值为10Ω，R2的阻值为20Ω。闭合开关，R1和R2消耗的电功率之比为________。通电1min，电阻R1产生的热量为________J。

7．研究电流一定时，导体消耗的电功率与电阻关系的实验装置，将两根不同的电阻丝串联起来接入电路主要是为了控制________相同。小熊同学通过实验得出：电阻越大，导体消耗的电功率越大。另一位同学指出他的结论不严密，请你将小熊同学的实验结论补充完整：___________________________________。

第 1 页 第十六章 电流做功与电功率

一、选择题

1.一台家用彩电正常工作时的电功率最接近于( )

A.1 W B.10 W C.100 W D.1000 W

2.在图中所示的家用电器中，利用电流热效应工作的是〔〕 A. 吸尘器 B. 电暖气 C. 洗衣机 D. 电脑

3.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．假如要使它产生的热量为2Q，以下方法中可行的是〔〕

A. 将电压变为原来的2倍，通电时间变为原来的

B. 将电阻变为原来的2倍，通电时间变为原来的

C. 将电阻变为原来的 ，通电时间变为原来的2倍

D. 将电压变为原来的 ，电阻变为原来的2倍

4. 粗细均匀的电热丝放入一壶水中，通电一段时间将水加热至沸腾．假设将电阻丝对折并联后放入同样一壶水中，通电到将水加热至沸腾．所需时时间与第一次的通电时间相比 〔电源电压恒定，不计一切热损失〕．以下判断正确的选项是〔 〕

A. 相等 B. 增加 C. 减少 D. 无法确定

5.某家用电器正常工作时，测得通过它的电流为4A，那么此电器可能是以下中的〔 〕

A. 家用空调机 B. 电视机 C. 家用洗衣机 D. 电风扇

第7页（共8页） 第8页（共8页） 2020～2021学年度秋季学期九年级物理学科

第十六章电流做功与电功率 章末检测

（全卷总分90分，考试时间90分钟）

一、选择题(本大题共8小题，每小题3分，共24分)

1.如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W．图乙是小灯泡L和电阻R的I﹣U图象。下列说法中正确的是（

）

A．只闭合开关S1时，L的电阻为10Ω

B．再闭合开关S2后，电路总功率为1.2W

C．再闭合开关S2后，电流表示数增加0.5A

D．再闭合开关S2后，在1min内电阻R产生的热量是24J

2.如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I﹣U关系图象如图乙所示，最后小灯泡正常发光。下列说法中正确的是（ ）

A．小灯泡的额定电压为3V

B．滑动变阻器的最大阻值为9Ω

C．该电路总功率变化范围为3W～24W

D．小灯泡正常发光1min，电流所做的功为24J

3.在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器｡电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑｡图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙所示｡下列分析正确的是 （ ）

A. 电阻R0与Rx并联

B. 圆圈处的电表为电压表

C.运动员起跑时，用力踩踏板，R0两端的电压变小
