波峰焊安全操作规程

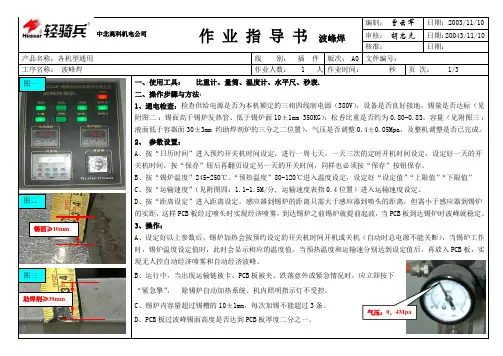

作 业 指 导 书 波峰焊 编制： 曾云军 日期：2003/11/10

中北高科机电公司 审核： 胡忠先 日期：20043/11/10 核准： 日期：

产品名称：各机型通用 线 别： 插 件 版次： A0 文件编号：

工序名称： 波峰焊 作业人数： 1 人 作业时间： 秒 页 次： 1/3

一、使用工具： 比重计、量筒、温度计、水平尺、秒表.

二、操作步骤与方法：

1、通电检查：检查供给电源是否为本机额定的三相四线制电源（380V），设备是否良好接地，锡量是否达标（见附图二 ：锡面高于锡炉发热管、低于锡炉面10±1mm 350KG）；松香比重是否约为0.80-0.83，容量（见附图三 ：液面低于容器面30±3mm 约助焊剂炉的三分之二位置），气压是否调整0.4±0.05Mpa，及整机调整是否已完成。

2、 参数设置：

A、按“日历时间”进入预约开关机时间设定，进行一周七天，一天三次的定时开机时间设定，设定好一天的开关机时间，按“保存”钮后再翻页设定另一天的开关时间，同样也必须按“保存”按钮保存。

B、按“锡炉温度”245-250℃、“预热温度”80-120℃进入温度设定，设定好“设定值”“上限值”“下限值”

C、按“运输速度”（见附图四：1.1-1.5M/分, 运输速度表指0.4位置）进入运输速度设定。

D、按“距离设定”进入距离设定。感应器到锡炉的距离只需大于感应器到喷头的距离，但需小于感应器到锡炉的实距，这样PCB板经过喷头时实现经济喷雾，到达锡炉之前锡炉就提前起波，当PCB板到达锡炉时波峰就稳定。

3、操作：

A、设定好以上参数后，锡炉加热会按预约设定的开关机时间开机或关机（自动时总电源不能关断），当锡炉工作时，锡炉温度设定值时，此时会显示相应的温度值。当预热温度和运输速分别达到设定值后，再放入PCB板，实现无人控自动经济喷雾和自动经济波峰。

波峰焊安全操作规程

一、作业人员必须经过岗位安全教育培训合格后，方可上岗作业。

二、操作人员必须熟悉该设备结构、设备原理、设备性能及其工艺流程等。

三、操作人员严禁酒后上岗作业。

四、开机前检查无故障后，再进行空运行测试，检查设备有无异常声音、有无异味等，测试完后方可正常运行；检查各运动部件是否润滑良好；检查电源线路是否破损，电源开关是否完好有效等。

五、作业过程中，必须确保个人状态良好，严禁操作人带病作业；并严格按

照作业流程进行作业。

六、在操作过程中，当设备出现故障时应立即停机并报告管理人员，严禁操作人员私自维修。

七、设备维修时必须切断电源并挂安全标志，必要时应有专人监护。

八、设备过于陈旧或设备维修过后，仍达不到安全要求，应立即停用，申请更换配件或作报废处理。

九、作业完毕后，关闭电源，清理作业场所确保安全后方可离开。

十、必须定期对设备进行维护保养和检修，确保各部件正常有效，并做好相关记录。

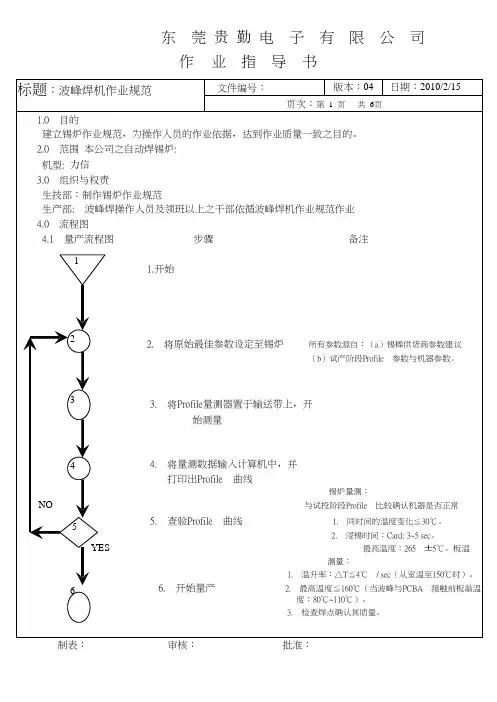

东 莞 贵 勤 电 子 有 限 公 司

作 业 指 导 书

标题：波峰焊机作业规范 文件编号： 版本：04 日期：2010/2/15

页次：第 1 页 共 6页

1.0 目的

建立锡炉作业规范，为操作人员的作业依据，达到作业质量一致之目的。

2.0 范围 本公司之自动焊锡炉:

机型: 力信

3.0 组织与权责

生技部：制作锡炉作业规范

生产部: 波峰焊操作人员及领班以上之干部依循波峰焊机作业规范作业

4.0 流程图

4.1 量产流程图 步骤 备注

1 1.开始

2 2. 将原始最佳参数设定至锡炉 所有参数源自：（a）锡棒供货商参数建议

（b）试产阶段Profile 参数与机器参数。

3 3. 将Profile量测器置于输送带上，开始测量

4 4. 将量测数据输入计算机中，并打印出Profile 曲线

锡炉量测：

NO 与试投阶段Profile 比较确认机器是否正常

5 5. 查验Profile 曲线 1. 同时间的温度变化≦30℃。

2. 浸锡时间：Card: 3~5 sec。

YES 最高温度：265 ±5℃。板温测量：

1. 温升率：△T≦4℃ / sec（从室温至150℃时）。

6 6. 开始量产 2. 最高温度≦160℃（当波峰与PCBA 接触前板温温度：80℃~110℃）。

3. 检查焊点确认其质量。

制表： 审核： 批准： 东 莞 贵 勤 电 子 有 限 公 司

作 业 指 导 书

制表： 审核： 批准： 标题：波峰焊机操作规范 文件编号： 版本： 日期：2010/2/15

页次：第 2 页 共 6 页

4.2试产流程图 步骤 备注

1. 开始 1

2. 确认与分析PCB 1. 确认PCB 尺寸、SMT 零件分布、DIP 零件分布等

2

3 3. 挑选量测点 1. 从（a）BGA、QFP、SOIC…等大型零件（b）高 密度零件区（c）晶体管（d）无零件PCB区选取量
