企业风采ｖ技术纺织晶Ｃ ＮＩＴＡ
６万元／亩的土地价格取得３００亩土地使用 公司称，项目投资如能顺利实施，将提高公司核心竞争 为３元／平方米，新沂市政府同意第１～５年 力，带来发展机遇。 年减半奖励。 （孙俞瑶）
Ｈ＇－通过防静电产品认证品牌
社会的进步和生活水平的不断提高，职业 ；企业的关注。作为国内最大最专业的防 ｝供应商，浙江蓝天海纺织服饰科技有限 Ｉｆ推陈出新，不但赢得了市场和客户的青 舌牌防静电职业安全防护工装面料更是 幼织制品质量监督检验中心的肯定，成 为行业内首个通过该认证的品牌。 ＣＴＴＣ国家纺织制品质量监督检验中心是纺织行业唯 一集标准、检测、计量和认证四位于一体的综合性技术服务 的权威机构，“蓝翔”防静电职业安全防护工装面料经过严 格的审核和检验，成为国内首个通过ＧＢ１２０１４．２００９《防静 电工作服》（Ｂ级）要求的ＣＴＴＣ产品认证品牌。 蓝天海在防静电面料研发中，专心致志２０年，２００６年 起公司成为国内唯一由中国人保ＰＩＣＣ对面料防静电性能承 保的企业；２０１０年成为《ＧＢ／Ｔ２３４６４．２００９防护服毛针织服 装》国家标准主要起草单位；２０１ １年公司成为中国职业装产 业协会、中国安全生产协会及中国产业用纺织品行业协会会 员单位；２０１２年成为中国职业安全健康协会个体防护专业 委员会会员单位，并成为中国产业用纺织品行业协会安全与 防护纺织品行业的重点企业。
顷利完成聚酰亚胺纤维技术鉴定
ｌｉｔ境科学学会主持的长春高琦聚酰亚胺 酰亚胺纤维（ＰＩ．轶纶）技术”及其与合肥 中联水泥有限公司共同完成的“聚酰亚胺 口口”鉴定会在吉林市召开。 学会秘书长任官平主持会议。鉴定会主 学技术委员会教授级高工陈尚芹担任，委 （钟雷）
员分别由中国袋式除尘委员会秘书长、教授级高工吴善淦， 中国袋式除尘委员会主任、中钢集团天澄环保科技股份有限 公司教授级高工姚群，中国化纤协会副会长、教授级高工叶 永茂，中联集团淮海区技术中心高工周永安，上海宝钢集团 工程技术公司教授级高工陶晖，中钢集团安全环保研究院 教授级高工陈隆枢，东北大学教授孙熙，南京际华３５２１特种 ＷｖＷｃｎｉｔａ－０ｒｇ ｃｎ中国产业用纺织品行业协会ｆ ７

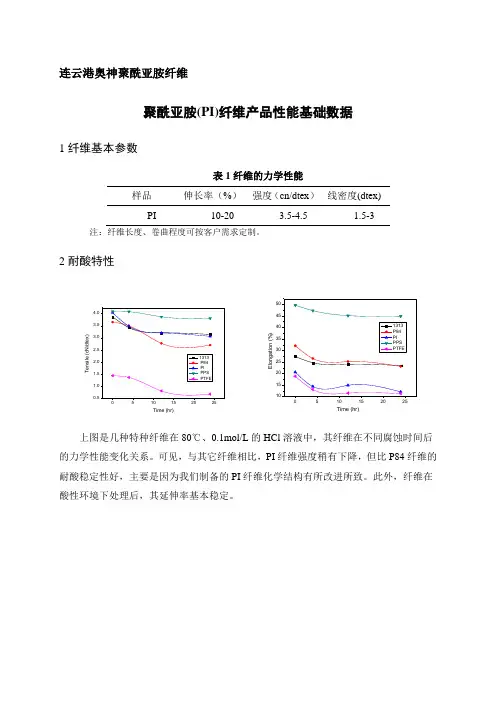

连云港奥神聚酰亚胺纤维
聚酰亚胺(PI)纤维产品性能基础数据
1纤维基本参数
表1纤维的力学性能
样品 伸长率（%） 强度（cn/dtex） 线密度(dtex)
PI 10-20 3.5-4.5 1.5-3
注：纤维长度、卷曲程度可按客户需求定制。
2耐酸特性
05101520250.51.01.52.02.53.03.54.0Tensile (cN/dtex)Time (hr) 1313 P84 PI PPS PTFE0510152025101520253035404550Elongation (%)Time (hr) 1313 P84 PI PPS PTFE
上图是几种特种纤维在80℃、0.1mol/L的HCl溶液中，其纤维在不同腐蚀时间后的力学性能变化关系。可见，与其它纤维相比，PI纤维强度稍有下降，但比P84纤维的耐酸稳定性好，主要是因为我们制备的PI纤维化学结构有所改进所致。此外，纤维在酸性环境下处理后，其延伸率基本稳定。
3 耐热氧化稳定性
05101520250.51.01.52.02.53.03.54.0Tensile (cN/dtex)Time (hr) 1313 P84 PI PTFE051015202505101520253035Elongation (%)Time (hr) 1313 P84 PI PTFE
上图是几种特种纤维在300℃空气气氛中处理后，其强度和延伸率随受热处理时间的变化关系。很明显，我们制备的PI纤维在几种纤维中的表现是最好的，其延伸率的保持率相对也是最好的。注：PPS纤维在300℃热处理条件下，已经断裂。
4. 高温裂解特性
100200300400500600700800900020406080100Mass (%)Temperature (oC)PTFE1313P84PI
采用TGA对几种纤维进行热处理实验（如图）发现，我们的PI纤维产品具有明显的优势，其5%裂解温度为560℃，最大裂解温度630℃。

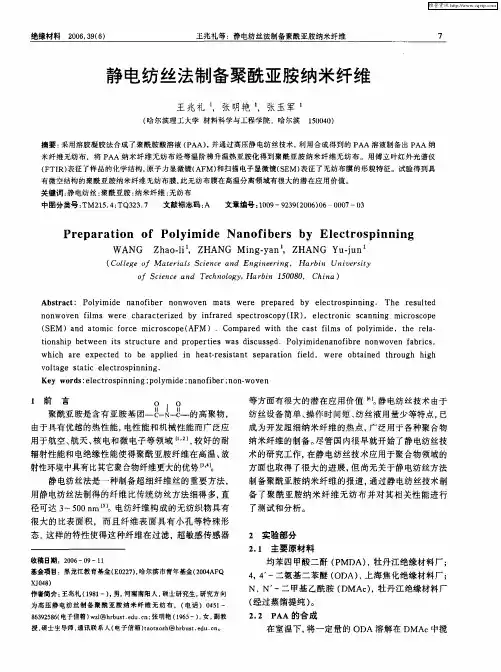

绝缘材料２００６，３９（６） 王兆礼等：静电纺丝法制备聚酰亚胺纳米纤维 ７
静电纺丝法制备聚酰亚胺纳米纤维
王兆礼 ，张明艳 ，张玉军 （哈尔滨理工大学材料科学与工程学院．哈尔滨 １５００４０） 摘要：采用溶胶凝胶法合成了聚酰胺酸溶液（ＰＡＡ），并通过高压静电纺丝技术，利用合成得到的ＰＡＡ溶液制备出ＰＡＡ纳 米纤维无纺布，将ＰＡＡ纳米纤维无纺布经等温阶梯升温热亚胺化得到聚酰亚胺纳米纤维无纺布。用傅立叶红外光谱仪 （ＦＴＩＲ）表征了样品的化学结构，原于力显微镜（ＡＦＭ）和扫描电子显微镜（ＳＥＭ）表征了无纺布膜的形貌特征。试验得到具 有微空结构的聚酰亚胺纳米纤维无纺布膜，此无纺布膜在高温分离领域有很大的潜在应用价值。 关键词：静电纺丝；聚酰亚胺：纳米纤维：无纺布 中图分类号：ＴＭ２１５．４：ＴＱ３２３，７ 文献标志码：Ａ 文章编号：１００９—９２３９（２０｛）６）０６—０ＯＯ７—０３
Ｐｒｅｐａｒａｔｉｏｎ ｏｆ Ｐｏｌｙｉｍｉｄｅ Ｎａｎｏｆｉｂｅｒｓ ｂｙ Ｅｌｅｃｔｒ０ｓｐｉｎｎｉｎｇ ＷＡＮＧ Ｚｈａｏ．１ｉ ，ＺＨＡＮＧ Ｍｉｎｇ．ｙａｎ ，ＺＨＡＮＧ Ｙｕ．ｊｕｎ （Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈａｒｂｉｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｒｂｉｎ １５００８０．Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｏｌｙｉｍｉｄｅ ｎａｎｏｆｉｂｅｒ ｎｏｎｗｏｖｅｎ ｍａｔｓ ｗｅｒｅ ｐｒｅｐａｒｅｄ ｂｙ ｅｌｅｃｔｒ０ｓｐｉｎｎｉｎｇ．Ｔｈｅ ｒｅｓｕｌｔｅｄ ｎｏｎｗｏｖｅｎ ｆｉｌｍｓ ｗｅｒｅ ｃｈａｒａｃｔｅｒｉｚｅｄ ｂｙ ｉｎｆｒａｒｅｄ ｓｐｅｃｔｒｏｓｃｏｐｙ（ＩＲ）。ｅｌｅｃｔｒｏｎｉｃ ｓｃａｎｎｉｎｇ ｍｉｃｒｏｓｃｏｐｅ （ＳＥＭ）ａｎｄ ａｔｏｍｉｃ ｆｏｒｃｅ ｍｉｃｒｏｓｃｏｐｅ（ＡＦＭ）．Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｅ ｃａｓｔ ｆｉｌｍｓ ｏｆ ｐｏｌｙｉｍｉｄｅ，ｔｈｅ ｒｅｌａ． ｔｉｏｎｓｈｉｐ ｂｅｔｗｅｅｎ ｉｔｓ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｗａｓ ｄｉｓｃｕｓｓｅｄ．Ｐｏｌｙｉｍｉｄｅｎａｎｏｆｉｂｒｅ ｎｏｎｗｏｖｅｎ ｆａｂｒｉｃｓ． ｗｈｉｃｈ ａｒｅ ｅｘｐｅｃｔｅｄ ｔｏ ｂｅ ａｐｐｌｉｅｄ ｉｎ ｈｅａｔ－ｒｅｓｉｓｔａｎｔ ｓｅｐａｒａｔｉｏｎ ｆｉｅｌｄ．ｗｅｒｅ ｏｂｔａｉｎｅｄ ｔｈｒｏｕｇｈ ｈｉｇｈ ｖｏｌｔａｇｅ ｓｔａｔｉｃ ｅｌｅｃｔｒ０ｓｐｉｎｎｉｎｇ． Ｋｅｙ ｗｏｒｄｓ：ｅｌｅｃｔｒ０ｓｐｉｎｎｉｎｇ：ｐｏｌｙｍｉｄｅ；ｎａｎｏｆｉｂｅｒ；ｎｏｎ—ｗｏｖｅｎ １前言 ｏ Ｉ ｏ 聚酰亚胺是含有亚胺基团一 一 一 一的高聚物， 由于具有优越的热性能。电性能和机械性能而广泛应 用于航空、航天、核电和微电子等领域【１．２】，较好的耐 辐射性能和电绝缘性能使得聚酰亚胺纤维在高温、放 射性环境中具有比其它聚合物纤维更大的优势【３一ｌｏ 静电纺丝法是一种制备超细纤维丝的重要方法， 用静电纺丝法制得的纤维比传统纺丝方法细得多，直 径可达３～５００ ｎｍ【５】。电纺纤维构成的无纺织物具有 很大的比表面积，而且纤维表面具有小孔等特殊形 态．这样的特性使得这种纤维在过滤，超敏感传感器
94

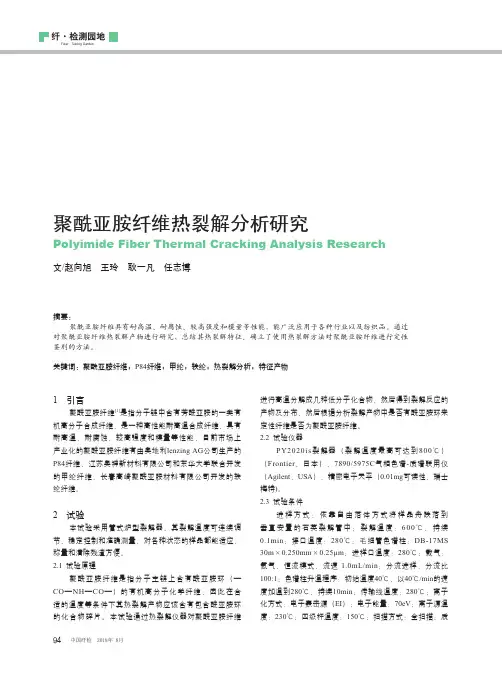

中国纤检 2018年 8月 纤·检测园地
Fiber · Testing Garden
1 引言
聚酰亚胺纤维[1]是指分子链中含有芳酰亚胺的一类有
机高分子合成纤维，是一种高性能耐高温合成纤维，具有
耐高温、耐腐蚀、较高强度和模量等性能，目前市场上
产业化的聚酰亚胺纤维有由奥地利lenzing AG公司生产的
P84纤维，江苏奥神新材料有限公司和东华大学联合开发
的甲纶纤维，长春高崎聚酰亚胺材料有限公司开发的轶
纶纤维。
2 试验
本试验采用管式炉型裂解器，其裂解温度可连续调
节、稳定控制和准确测量，对各种状态的样品都能适应，
称量和清除残渣方便。
2.1 试验原理
聚酰亚胺纤维是指分子主链上含有酰亚胺环（—
CO—NH—CO—）的有机高分子化学纤维，因此在合
适的温度等条件下其热裂解产物应该含有包含酰亚胺环
的化合物碎片。本试验通过热裂解仪器对聚酰亚胺纤维进行高温分解成几种低分子化合物，然后得到裂解反应的
产物及分布，然后根据分析裂解产物中是否有酰亚胺环来
定性纤维是否为聚酰亚胺纤维。
2.2 试验仪器
PY2020is裂解器（裂解温度最高可达到800℃）
（Frontier，日本）、7890/5975C气相色谱-质谱联用仪
（Agilent，USA）、精密电子天平（0.01mg可读性，瑞士
梅特)。
2.3 试验条件
进样方式：依靠自由落体方式将样品舟跌落到
垂直安置的石英裂解管中；裂解温度：600℃，持续
0.1min；接口温度：280℃；毛细管色谱柱：DB-17MS
30m×0.250mm×0.25µm；进样口温度：280℃；载气：
氦气，恒流模式，流速 1.0mL/min；分流进样，分流比
100:1；色谱柱升温程序：初始温度40℃，以40℃/min的速
度加温到280℃，持续10min；传输线温度：280℃；离子
化方式：电子轰击源（EI）；电子能量：70eV；离子源温
度：230℃；四级杆温度：150℃；扫描方式：全扫描；质聚酰亚胺纤维热裂解分析研究
