液压湿喷机工作原理

河南省耿力工程设备有限公司

一、工作原理

液压湿喷机是将水泥、水和骨料按设计比例拌和均匀，用湿喷机压送到喷头处，再在喷头上添加速凝剂并与风汇合后后喷出。

二、液压湿喷机混凝土配比

混凝土配比原则按照每立方米混凝土的重量一般为2350kg(工艺要求，现场实际1650kg，其中砂、石子、水1300kg，水泥350kg)。混凝土中水泥、石子和砂的配比为1：1.5：2.25（重量比），水灰比为0.44(每立方米混凝土中水的加量为200kg)。骨料过筛，最大直径绝对不要超过8-10mm，防止堵泵。

三、液压湿喷机辅料添加

为了保证混凝土的性能还需要在混凝土中添加水化控制剂、减水剂和速凝剂，作用与用量：

1、减水剂：作用是减少水灰比（减少水的用量），保证混凝土的流动性和可泵送性。其添加量一般为水泥重量的1%(现场按5公斤/1650kg混合料)配料。

2、水化控制剂：作用是控制水泥的的过早水化（水泥变硬），保证混凝土河南省耿力工程设备有限公司

长时间存放而不变硬且具有可喷射性。其添加量一般为水泥重量的0.3%-0.7%（现场按3公斤/1650kg混合料）配料。

3、速凝剂：作用是保证喷射出的混凝土快速凝固，从而保证混凝土的初凝时间，减少混凝土的反弹率。其添加量一般为水泥重量的4%-6%（运输罐容积2m3，现场按26kg添加，顶部施喷时速凝剂用量需增加）配料。

4、辅料添加顺序：减水剂和水化控制剂是在搅拌混凝土时加入，速凝剂是在喷射混凝土时在喷枪嘴处加入。

河南省耿力工程设备有限公司产品在注浆一体机行业以质量优而闻名，知名的产品有：湿喷台车系列、自动上料喷浆机组系列、湿喷机系列，干式混凝土喷射机系列、喷砂管橡胶制品系列及煤矿用产品等。公司凭借好的产品质量，合理的销售价格，良好的售后服务，得到国内外客户的好评。

喷浆机设备是技术含量和集成化很高的装备，新设备的开发中不断将人类在各领域成果融合进来，跟着材料科学、制造工艺、信息技术、计算机技术的提高，每一轮产品都有新的技术注入，零部件的更新周期越来越短、新设备换代越来越快，尤其是大型喷浆机设备的开发，无成熟的经验可鉴戒，而又不允许设计中出现任何失误，因此必需借助多学科技术的融合，进步设计效率和设计质量，晋升企业自主立异能力和市场竞争力。它分为湿式混凝土喷浆机、干式混凝土喷浆机、半湿式即潮式混凝土喷浆机等。湿喷机主要有：HSP-5型湿喷机、HSP-7型湿喷机、HSP-9型湿喷机。它具有以下优势：

它具有作业粉尘小、喷射回弹少、保护工作环境、节省原主要用于混凝土的喷湿，能使混合料拌合均匀，水灰比准确控制，有利于水泥的水化，因而粉尘小、回弹小、混凝土均质性好，强度高。该机结构合理、性能稳定、操作维护方便、使用寿命长，广泛应用于铁（公）路隧道，地铁，水电工程，地下工程及矿山井巷喷射混凝土施工作业。材料、提高喷层质量等显著优势，而且操作维护方便

机架全部选用加厚型材，保证机体刚性，永不变形！上料斗采用无爬梯设计，适应各种施工车辆卸料！无论是后八轮，还是农用车，一切OK！速凝剂添加采用震动式，出料可控，速凝剂可定量添加。前料斗可翻转。在前料斗翻转情况下，可拆卸维修喷浆机。后料斗采取单独振动方式，在喷浆料潮湿卸料不畅情况下启动振动下料。两台喷浆机控制按钮位于机体两侧，方便各喷浆机操作人员操作。较小离地间隙达350mm！过隧道栈桥，爬坡过坎所向无敌！独有的吊装设计，吊装方便。

液压泵送式湿喷机产品特点

使用湿喷机进行喷射混凝土作业，可以大幅度降低粉尘浓度和回弹率，增大一次喷层厚度，提高生产效率，保证工程质量。

河南豫工机械有限公司是河南专业机械制造商，专注于路面机械、环保机械、隧道边坡支护设备、预应力设备、高速公路、地铁涵洞、轻轨高铁、矿山资源开采、煤矿及非煤矿山领域的开发与销售，是个集研发，销售，线上线下为一体的机械制造厂家。感谢您的阅读！

龙源期刊网

浅谈煤矿应用湿式喷浆工艺

作者：陈秀胜

来源：《城市建设理论研究》2013年第01期

摘要:采用湿式喷浆机代替干式喷浆机，干式喷浆工艺在煤矿开拓中应用广泛，但对工人的危害很大，作业环境差，粉尘浓度大，为改善此种情况，拟推广应用湿式喷浆工艺。

关键词:干式喷浆机，湿式喷浆机，粉尘，工艺

中图分类号：X752 文献标识码：A 文章编号：

1.概况

煤矿在开拓巷道施工过程中，多采用锚喷支护，这是一种主动支护的支护方法，它是通过锚入岩石内的锚杆，来改变围岩本身的应力状态，在巷道周围形成一个整体而稳定的岩石带，从而达到维护巷道安全的目的。但是只采用锚喷支护不能预防围岩风化，不能防止锚杆与锚杆之间裂隙岩石的剥落。因此，锚杆支护通常与金属网、喷射混凝土组合使用。喷射混凝土是一种强度高、黏结力强、抗渗性好的支护方式。目前我国喷射混凝土施工普遍采用干喷和潮喷，该施工工艺主要有以下不足之处：

1.1现有的喷浆工艺是在现场搅拌，造成作业现场粉尘污染，影响井下安全生产，容易使工人患尘肺病，危害极大；

1.2占用井下较大宝贵空间，不利于有效扩大井下施工场地；占用较多喷浆操作工人，井下操作人员的增加给安全生产带来一定隐患；

1.3喷浆材料粘聚性差，落地回弹料多达30∽50%，严重影响喷浆质量；

1.4喷浆材料功能单一，不具备防水、柔性、以柔克刚的特性；

1.5巷道使用寿命短，极易受围岩应力变化而变形，造成二次漏水和破坏等；

1.6喷浆机密封太差，混料时粉尘太大；

1.7喷浆材料混合时配比不易掌握，工人操作随意性较大，影响材料性能的发挥。

以上种种不利因素使工人的身体健康受到了不小的危害，现今随着人们环保意识的增强以及对喷射混凝土质量要求的提高，已有越来越多的湿式混凝土喷射机在井下投入使用。

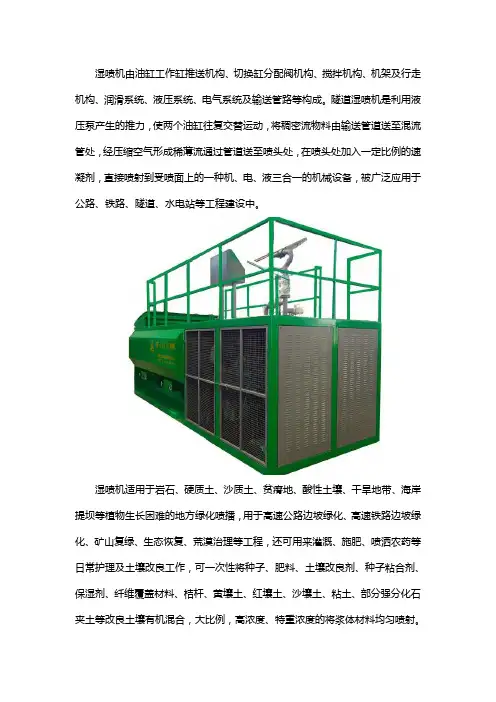

湿喷机由油缸工作缸推送机构、切换缸分配阀机构、搅拌机构、机架及行走机构、润滑系统、液压系统、电气系统及输送管路等构成。隧道湿喷机是利用液压泵产生的推力，使两个油缸往复交替运动，将稠密流物料由输送管道送至混流管处，经压缩空气形成稀薄流通过管道送至喷头处，在喷头处加入一定比例的速凝剂，直接喷射到受喷面上的一种机、电、液三合一的机械设备，被广泛应用于公路、铁路、隧道、水电站等工程建设中。

湿喷机适用于岩石、硬质土、沙质土、贫瘠地、酸性土壤、干旱地带、海岸提坝等植物生长困难的地方绿化喷播，用于高速公路边坡绿化、高速铁路边坡绿化、矿山复绿、生态恢复、荒漠治理等工程，还可用来灌溉、施肥、喷洒农药等日常护理及土壤改良工作，可一次性将种子、肥料、土壤改良剂、种子粘合剂、保湿剂、纤维覆盖材料、桔杆、黄壤土、红壤土、沙壤土、粘土、部分强分化石夹土等改良土壤有机混合，大比例，高浓度、特重浓度的将浆体材料均匀喷射。

与干喷产品相比，湿喷产品会有开工效果好、有效率、回弹率低、职工劳动强度低等特质，此外可大大降低粉尘对工人健康的迫害。

但湿喷产品行业里长期被国际企业所垄断，不可以不提这是中国工程行业头上的一朵乌云。

隧道湿喷机，车载式湿喷台车的优点接下来与各位介绍一下车载式湿喷机的优点1.有效率，低消耗本产品配备有一种大容量料斗此外采用强劲而稳定的智能化液压体系来控制机械下料，在喷浆机供料具体方面，下料速度及下料连续性上同人工上料常受人体性能的影响相比比较有质的增进。

从而降低喷浆机空转率，增进喷浆机效能，经测验情况里本产品比采用人工上料喷浆的效能增进了30%左右。因为效能的增进，取得相同工作量的喷浆时间降少了，因此降少了喷浆机耗电及开工工作面内辅助的设备的用电，根据统计可为工地节约约35%的电量。

以上就是湿喷机工作原理的相关内容，希望对您有所帮助！
