镁铝尖晶石的用途

镁铝尖晶石晶体结构

镁铝尖晶石是一种重要的矿物，其晶体结构为立方晶系，空间群为Fd-3m，晶胞参数为a = 8.142 Å。它的化学式为MgAl2O4，其中镁离子和铝离子以氧离子为桥连形成密堆积的尖晶石结构。

在镁铝尖晶石中，每个镁离子被周围的六个氧离子环绕着，而每个铝离子被周围的四个氧离子和两个镁离子共同环绕着。这种排列方式导致了在晶体结构中存在两种不同的正八面体，一种被四个氧离子所共享，另一种则被两个氧离子和两个镁离子共享。

此外，镁铝尖晶石中还存在着一些半正八面体和部分填补的氧空位，它们的存在使得晶体结构更加复杂。这些氧空位是由于晶体生长过程中离子排列出现了偏差而形成的，它们的存在对晶体的物理和化学性质产生了很大的影响。

总的来说，镁铝尖晶石的晶体结构是由镁离子和铝离子以氧离子为桥连所形成的三维框架结构，其中存在着不同种类的离子和氧空位，这种结构为它的物理和化学性质提供了基础。因此，对镁铝尖晶石晶体结构的深入研究将有助于我们更好地理解其在材料科学、地球化学以及天体物质研究等领域的应用和意义。

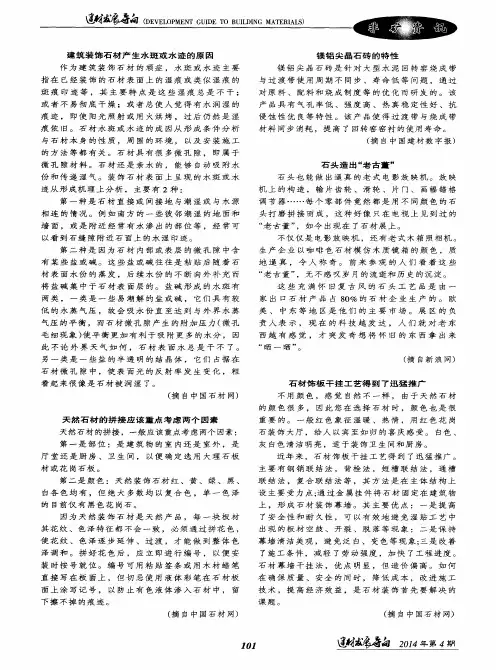

固Ｉ；撇寺匀（ＤＥｖＥＬ０ＰＭＥＮＴ　ＧｕＩＤＥ　Ｔ０　ＢＵＩＬＤＩＮＧ　ＭＡＴＥＲｌＡＬｓ）　建筑装饰石材产生水斑或水迹的原因　作为建筑装饰石材的顽症，水斑或水迹主要　指在已经装饰的石材表面上的湿痕或类似湿痕的　斑痕印迹等，其主要特点是这些湿痕总是不干；　或者不易彻底干燥；或者总使人觉得有水润湿的　痕迹，即使阳光照射或用火烘烤，过后仍然是湿　痕依旧。石材水斑或水迹的成因从形成条件分析　与石材本身的性质，周围的环境，以及安装施工　的方法等都有关。石材具有很多微孔隙，即属于　微孔隙材料。石材还是亲水的，能够自动吸附水　份和传递湿气。装饰石材表面上呈现的水斑或水　迹从形成机理上分析，主要有２种：　第一种是石材直接或间接地与潮湿或与水源　相连的情况。例如南方的一些彼邻潮湿的地面和　墙面，或是附近经常有水渗出的部位等，经常可　以看到石缝隙附近石面上的水湿印迹。　第二种是因为石材内部或表层的微孔隙中含　有某些盐或碱。这些盐或碱往往是粘贴后随着石　材表面水份的蒸发，后续水份的不断向外补充而　将盐碱集中于石材表面层的。盐碱形成的水斑有　两类，一类是一些易潮解的盐或碱，它们具有较　低的水蒸气压，故会吸水份直至达到与外界水蒸　气压的平衡，而石材微孔隙产生的附加压力（微孔　毛细现象）使平衡更加有利于吸附更多的水分，因　此不论外界天气如何，石材表面水总是干不了。　另一类是一些盐的半透明的结晶体，它们占据在　石材微孔隙中，使表面光的反射率发生变化，粗　看起来很像是石材被润湿了。　（摘自中国石材网）　天然石材的拼接应该重点考虑两个因素　天然石材的拼接，一般应该重点考虑两个因素：　第一是部位：是建筑物的室内还是室外，是　厅堂还是厨房、卫生间，以便确定选用大理石板　材或花岗石板。　第二是颜色：天然装饰石材红、黄、绿、黑、　白各色均有，但绝大多数均以复合色，单一色泽　的目前仅有黑色花岗石。　因为天然装饰石材是天然产品，每一块板材　其花纹、色泽特征都不会一致，必须通过拼花色，　使花纹、色泽逐步延伸、过渡，才能做到整体色　泽调和。拼好花色后，应立即进行编号，以便安　装时按号就位。编号可用粘贴签条或用木材蜡笔　直接写在板面上，但切忌使用液体彩笔在石材板　面上涂写记号，以防止有色液体渗入石材中，留　下擦不掉的痕迹。　（摘自中国石材网）　ｌｏｌ　镁铝尖晶石砖的特性　镁铝尖晶石砖是针对大型水泥回转窑烧成带　与过渡带使用周期不同步、寿命低等问题，通过　对原料、配料和烧成制度等的优化而研发的。该　产品具有气孔率低、强度高、热真稳定性好、抗　侵蚀性优良等特性。该产品使得过渡带与烧成带　材料同步消耗，提高了回转窑窑衬的使用寿命。　（摘自中国建材数字报）　石头造出“老古董”　石头也能做出逼真的老式电影放映机。放映　机上的构造，输片齿轮、滑轮、片门、画幅错格　调节器……每个零部件竟然都是用不同颜色的石　头打磨拼接而成，这种好像只在电视上见到过的　“老古董”，如今出现在了石材展上。　不仅仅是电影放映机，还有老式木箱照相机。　生产企业以咖啡色石材模仿木质镜箱的颜色，质　地逼真，令人称奇。前来参观的人们看着这些　“老古董”，无不感叹岁月的流逝和历史的沉淀。　这些充满怀旧复古风的石头工艺品是由一　家出口石材产品占８０％的石材企业生产的。欧　美、中东等地区是他们的主要市场。展区的负　责人表示，现在的科技越发达，人们就对老东　西越有感觉，才突发奇想将怀旧的东西拿出来　“晒一晒”。　（摘自新浪网）　石材饰板干挂工艺得到了迅猛推广　不用颜色，感觉自然不一样，由于天然石材　的颜色很多，因此您在选择石材时，颜色也是很　重要的。一般红色象征温暖、热情，用红色花岗　石装饰大厅，给人以宾至如归的喜庆感受。白色、　灰白色清洁明亮，适于装饰卫生间和厨房。　近年来，石材饰板干挂工艺得到了迅猛推广。　主要有钢销联结法，背栓法，短槽联结法，通槽　联结法，复合联结法等，其方法是在主体结构上　设主要受力点；通过金属挂件将石材固定在建筑物　上，形成石材装饰幕墙。其主要优点：一是提高　了安全性和耐久性，可以有效地避免湿贴工艺中　出现的板材空鼓、开裂、脱落等现象：二是保持　幕墙清洁美观，避免泛白、变色等现象：三是改善　了施工条件，减轻了劳动强度，加快了工程进度。　石材幕墙干挂法，优点明显，但造价偏高。如何　在确保质量、安全的同时，降低成本，改进施工　技术，提高经济效益，是石材装饰首先要解决的　课题。　（摘自中国石材网）　遭僦寺匀２０１

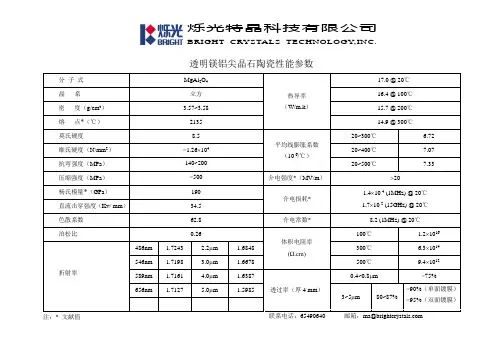

透明镁铝尖晶石陶瓷性能参数

分 子 式 MgAl2O4

热导率

（W/m.k） 17.0 @ 20℃

晶 系 立方 16.4 @ 100℃

密 度（g/cm³） 3.57~3.58 15.7 @ 200℃

熔 点*（℃） 2135 14.9 @ 300℃

莫氏硬度 8.5

平均线膨胀系数

（10-6/℃） 20~300℃ 6.72

维氏硬度（N/mm2） >1.26104 20~400℃ 7.07

抗弯强度（MPa） 140~200

20~500℃ 7.33

压缩强度（MPa） >500

介电强度*（MV/m） 20

杨氏模量*（GPa） 190

介电损耗* 1.410-4 (1MHz) @ 20℃

1.710-2 (15GHz) @ 20℃ 直流击穿强度（Kv/ mm） 34.5

色散系数 62.8 介电常数* 8.2 (1MHz) @ 20℃

泊松比 0.26

体积电阻率

(Ω.cm) 100℃ 1.21016

折射率

486nm 1.7243 2.2m 1.6848 300℃ 6.31014

546nm 1.7198 3.0m 1.6678 500℃ 9.41012

589nm 1.7161 4.0m 1.6387

透过率（厚4 mm） 0.4~0.8m >75%

656nm 1.7127 5.0m 1.5985

3~5m 80~87% >90%（单面镀膜）

>95%（双面镀膜）

注：* 文献值 烁光特晶科技有限公司

BRIGHT CRYSTALS TECHNOLOGY,INC.

联系电话：65490640 邮箱：ma@

第２３卷第４期（总第１０３期）　Ｖｏ１．２３　Ｎｏ．４（ＳＵＭ　Ｎｏ．１０３）　机械管理开发　ＭＥＣＨＡＮＩＣＡＬ　ＭＡＮＡＧＥＭＥＮＴ　ＡＮＤ　ＤＥＶＥＬＯＰＭＥＮＴ　２００８年８月　Ａｕｇ．２００８　

纳米镁铝尖晶石粉体的制备方法　

李晓峰．刘　炜　

（中北大学材料科学与工程学院，　山西　太原０３００５１）　【摘要】介绍了镁铝尖晶石微粉的基本性质，总结了国内外近年来制备ＭｇＡｌ２Ｏ４超微粉的各种方法，重点阐述了　

液相法制备技术中的物理法和化学法，其中物理方法有两种，化学方法有四种。　

【关键词Ｊ镁铝尖晶石；纳米；制备方法　

【＿中图分类号Ｊ　ＴＦ８０２　【文献标识码】Ａ　【文章编号】　１００３—７７３Ｘ（２００８）０４—００４０—０３　

Ｓｙｎｔｈｅｓｉｓ　ｏｆ　Ｎａｎｏｍｅｔｅｒ　Ｍａｇｎｉｓｉｕｍ　Ａｌｕｍｉｎｕｍ　Ｓｐｉｎｅｌ　Ｐｏｗｄｅｒｓ　

ＬＩ　ＸｉａＯ—ｆｅｎｇ．ＬＩＵ　Ｗｅｉ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｍａｔｅｒｉａｌ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎｏｒｔｈ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｃｈｉｎａ，Ｔａｉｙｕａｎ　０３００５１，Ｃｈｉｎａ）　

［Ａｂｓｔｒａｃｔ）　Ａ　ｂｒｉｅｆ　ｒｅｖｉｅｗ　ｏｎ　ｔｈｅ　ｂａｓｉｃ　ｐｒｏｐｅｒｔｙ　ｏｆ　ｓｐｉｎｅｌ　ＭｇＡ１２０４　ｉｓ　ｇｉｖｅｎ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ．Ｔｈｅ　ｐｒｅｐａｒａｔｉｏｎ　ｍｅｔｈｏｄｓ　ｏｆ　ｓｐｉｎｅｌ　ｕｓｅｄ　

ｄｏｍｅｓｔｉｃ　ａｎｄ　ａｂｒｏａｄ　ｉｎ　ｒｅｃｅｎｔ　ｙｅａｒｓ　ａｎｄ　ｔｈｅｉｒ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｒｅ　ｓｕｍｍａｒｉｚｅｄ．Ｔｈｅｉｒ　ａｄｖａｎｔａｇｅｓ　ａｎｄ　ｄｉｓａｄｖａｎｔａｇｅｓ　ａｌｅ　ａｌｓｏ　ｃｏｍｐａｒｅｄ　ａｎｄ　

ｐｒｅｓｅｎｔｅｄ．Ｔｈｅ　ｐｒｏｃｅｓｓｅｓ　ｃａｎ　ｂｅ　ｃｌａｓｓｉｆｉｅｄ　ｉｎｔｏ　ｔｗｏ　ｃａｔｅｇｏｒｉｅｓ　ｂａｓｅｄ　ｏｎ　ｔｈｅｉｒ　ｓｙｎｔｈｅｓｉｓ　ｍｅｃｈａｎｉｓｍ—ｐｈｙｓｉｃａｌ　ｐｈａｓｅ　ａｎｄ　ｃｈｅｍｉｃａｌ　ｐｈａｓｅ．
