景观照明工程施工方案

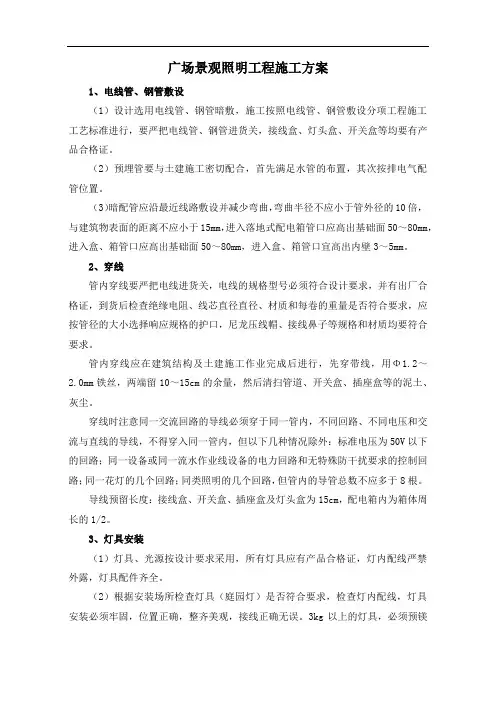

广场景观照明工程施工方案

1、电线管、钢管敷设

（1）设计选用电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行，要严把电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。

（2）预埋管要与土建施工密切配合，首先满足水管的布置，其次按排电气配管位置。

（3）暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm，进入落地式配电箱管口应高出基础面50～80mm，进入盒、箱管口应高出基础面50～80mm，进入盒、箱管口宜高出内壁3～5mm。

2、穿线

管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径直径、材质和每卷的重量是否符合要求，应按管径的大小选择响应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。

管内穿线应在建筑结构及土建施工作业完成后进行，先穿带线，用Φ1.2～2.0mm铁丝，两端留10～15cm的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。

穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流与直线的导线，不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。

导线预留长度：接线盒、开关盒、插座盒及灯头盒为15cm，配电箱内为箱体周长的1/2。

3、灯具安装

（1）灯具、光源按设计要求采用，所有灯具应有产品合格证，灯内配线严禁外露，灯具配件齐全。

（2）根据安装场所检查灯具（庭园灯）是否符合要求，检查灯内配线，灯具安装必须牢固，位置正确，整齐美观，接线正确无误。3kg以上的灯具，必须预镁

吊钩或螺栓，低于2.4m灯具的金属外壳应做好接地。

（3）安装完毕，摇测各条支路的绝缘电阻合格后，方允许通电运行。通电后应仔细检查灯具的控制是否灵活，准备，开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。

第1篇

一、工程概况

本景观照明工程位于XX市XX公园，总面积约为XX平方米。工程主要包括室外道路照明、广场照明、水景照明、建筑照明等。工程总投资约XX万元，施工工期为XX个月。

二、施工组织机构

1. 项目经理：负责整个工程的施工组织、协调、监督和管理。

2. 技术负责人：负责施工技术方案的制定、实施和监督。

3. 质量负责人：负责施工质量的控制，确保工程质量达到设计要求。

4. 安全负责人：负责施工现场的安全管理，确保施工安全。

5. 施工员：负责具体施工工作的组织和实施。

6. 材料员：负责材料的采购、保管和使用。

7. 办公室人员：负责工程资料的管理、协调和沟通。

三、施工方案

1. 施工准备

（1）熟悉设计图纸和施工图纸，了解工程特点和施工要求。

（2）组织施工人员学习施工方案、施工技术、安全操作规程等。

（3）办理施工许可证、安全许可证等相关手续。

（4）准备施工所需材料、设备、工具等。

2. 施工流程

（1）室外道路照明施工

1）测量放线：根据设计图纸，进行测量放线，确保道路照明灯具的安装位置准确。

2）基础施工：根据灯具安装位置，挖掘坑槽，浇筑混凝土基础。

3）灯具安装：将灯具安装在基础上，确保灯具的水平和垂直度。 4）线路敷设：根据设计图纸，敷设电缆线路，连接灯具和电源。

5）调试：对灯具进行调试，确保照明效果达到设计要求。

（2）广场照明施工

1）测量放线：根据设计图纸，进行测量放线，确保广场照明灯具的安装位置准确。

2）基础施工：根据灯具安装位置，挖掘坑槽，浇筑混凝土基础。

3）灯具安装：将灯具安装在基础上，确保灯具的水平和垂直度。

4）线路敷设：根据设计图纸，敷设电缆线路，连接灯具和电源。

5）调试：对灯具进行调试，确保照明效果达到设计要求。

（3）水景照明施工

1）测量放线：根据设计图纸，进行测量放线，确保水景照明灯具的安装位置准确。

2）基础施工：根据灯具安装位置，挖掘坑槽，浇筑混凝土基础。

天津蓟县府君山及鼓楼广场景观照明工程

施

工

方

案

一、电气工程概况 ................................................................................. 3

二、施工准备 ......................................................................................... 3

三、施工工艺 ......................................................................................... 7

四、电气工程主要施工方法及质量要求 .............................................. 9

五、管内配线工程 ............................................................................... 14

六、成品保护 ....................................................................................... 16

七、施工管理措施 ............................................................................... 16

一、电气工程概况

本工程为鼓楼广场及府君山广场，府君山山脊，天马，神女景观量化工程。

1.鼓楼广场广场施工包括鼓楼，渔阳南楼牌楼，武定街牌楼，文昌街牌楼，渔阳酒楼，新华书店，地下商场入口（4座），3号商铺，蓟州影院，超前通讯连锁，1号商铺，2号商铺的照明工程。每处加控制箱一个。总电源引自蓟州影院与3号商铺之间配电所，配电箱明装在号商铺夹道外墙上。

关于2015年春节福利发放方案

.0

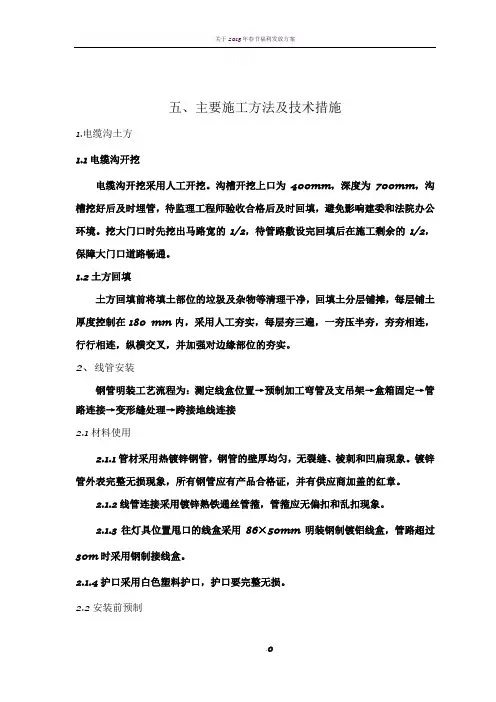

五、主要施工方法及技术措施

1.电缆沟土方

1.1电缆沟开挖

电缆沟开挖采用人工开挖。沟槽开挖上口为400mm，深度为700mm，沟槽挖好后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。

1.2土方回填

土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180 mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。

2、线管安装

钢管明装工艺流程为：测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接

2.1材料使用

2.1.1管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。

2.1.2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。

2.1.3往灯具位置甩口的线盒采用86×50mm明装钢制镀铝线盒，管路超过30m时采用钢制接线盒。

2.1.4护口采用白色塑料护口，护口要完整无损。

2.2安装前预制 关于2015年春节福利发放方案

.1 2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图预制加工。

2.2.2 管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱角挫去。

2.2.3 SC32和SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20镀锌线管采用手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程度不大于管子外径的10%
