建筑景观照明工程施工方案

广场景观照明工程施工方案

1、电线管、钢管敷设

（1）设计选用电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行，要严把电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。

（2）预埋管要与土建施工密切配合，首先满足水管的布置，其次按排电气配管位置。

（3）暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm，进入落地式配电箱管口应高出基础面50～80mm，进入盒、箱管口应高出基础面50～80mm，进入盒、箱管口宜高出内壁3～5mm。

2、穿线

管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径直径、材质和每卷的重量是否符合要求，应按管径的大小选择响应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。

管内穿线应在建筑结构及土建施工作业完成后进行，先穿带线，用Φ1.2～2.0mm铁丝，两端留10～15cm的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。

穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流与直线的导线，不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。

导线预留长度：接线盒、开关盒、插座盒及灯头盒为15cm，配电箱内为箱体周长的1/2。

3、灯具安装

（1）灯具、光源按设计要求采用，所有灯具应有产品合格证，灯内配线严禁外露，灯具配件齐全。

（2）根据安装场所检查灯具（庭园灯）是否符合要求，检查灯内配线，灯具安装必须牢固，位置正确，整齐美观，接线正确无误。3kg以上的灯具，必须预镁

吊钩或螺栓，低于2.4m灯具的金属外壳应做好接地。

（3）安装完毕，摇测各条支路的绝缘电阻合格后，方允许通电运行。通电后应仔细检查灯具的控制是否灵活，准备，开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。

第1篇

一、工程概况

1.1 项目名称：XX公园景观亮化工程

1.2 项目地点：XX市XX公园

1.3 项目规模：公园总面积约为XX万平方米，景观亮化工程覆盖面积约为XX万平方米。

1.4 项目背景：为提升公园夜间景观效果，丰富市民休闲娱乐生活，提高公园知名度，特进行景观亮化工程。

二、设计原则

2.1 符合国家相关法规和标准，确保工程安全可靠。

2.2 突出公园特色，展现自然风光，营造温馨、舒适的夜间氛围。

2.3 节能环保，采用绿色照明技术，降低能耗。

2.4 艺术性与实用性相结合，提升公园景观品质。

2.5 经济合理，确保工程投资效益。

三、施工组织与管理

3.1 施工组织机构

成立项目领导小组，负责工程的组织、协调和监督。下设施工、技术、质量、安全、材料、后勤等部门，确保工程顺利进行。

3.2 施工进度安排

根据工程特点，制定详细的施工进度计划，确保按期完成工程。

3.3 施工质量管理

严格执行国家相关质量标准，确保工程质量。

3.4 施工安全管理

加强施工现场安全管理，确保施工人员生命财产安全。 3.5 施工文明施工

遵守国家有关文明施工规定，保持施工现场整洁有序。

四、施工准备

4.1 施工图纸及资料

收集整理工程图纸、设计说明书、施工组织设计等相关资料，确保施工依据。

4.2 施工材料

采购符合设计要求的照明设备、电线电缆、支架、灯具等材料，确保材料质量。

4.3 施工设备

准备必要的施工设备，如吊车、发电机、电缆卷筒等。

4.4 施工人员

组织专业施工队伍，进行技术培训和安全教育，确保施工人员具备相应技能。

五、施工工艺

5.1 施工流程

（1）现场测量：确定灯具安装位置，测量尺寸。

（2）基础施工：根据设计要求，进行基础施工，确保基础牢固。

（3）支架安装：根据灯具安装位置，安装支架，确保支架稳定。

（4）灯具安装：按照设计要求，安装灯具，确保灯具安装牢固。

（5）线路敷设：敷设电线电缆，连接灯具，确保线路连接正确。

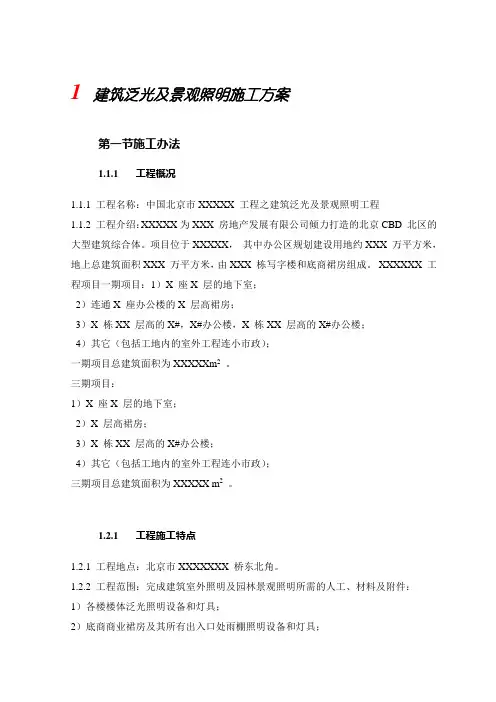

1 建筑泛光及景观照明施工方案

第一节施工办法

1.1.1 工程概况

1.1.1 工程名称：中国北京市XXXXX 工程之建筑泛光及景观照明工程

1.1.2 工程介绍：XXXXX为XXX 房地产发展有限公司倾力打造的北京CBD 北区的大型建筑综合体。项目位于XXXXX， 其中办公区规划建设用地约XXX 万平方米，地上总建筑面积XXX 万平方米，由XXX 栋写字楼和底商裙房组成。 XXXXXX 工程项目一期项目：1）X 座X 层的地下室；

2）连通X 座办公楼的X 层高裙房；

3）X 栋XX 层高的X#，X#办公楼，X 栋XX 层高的X#办公楼；

4）其它（包括工地内的室外工程连小市政）；

一期项目总建筑面积为XXXXXm2 。

三期项目：

1）X 座X 层的地下室；

2）X 层高裙房；

3）X 栋XX 层高的X#办公楼；

4）其它（包括工地内的室外工程连小市政）；

三期项目总建筑面积为XXXXX m2 。

1.2.1 工程施工特点

1.2.1 工程地点：北京市XXXXXXX 桥东北角。

1.2.2 工程范围：完成建筑室外照明及园林景观照明所需的人工、材料及附件：

1）各楼楼体泛光照明设备和灯具；

2）底商商业裙房及其所有出入口处雨棚照明设备和灯具； 3）各楼大堂入口处雨棚照明设备和灯具；

4）所有建筑室外吊顶处相关照明设备和灯具；

5）四层各楼出屋顶花园处的雨棚照明设备和灯具；

6）四层屋顶花园及网球场照明设备和灯具；

7）各楼屋顶室外照明设备和灯具；

8）商业广场的玻璃天棚及相关水景照明设备和灯具；

9）所有室外园林景观照明设备和灯具；

10） 所有人行道和车行道照明设备和灯具；

11） 所有室外出入口，包括汽车库和自行车库出入口的照明设备和灯具；

12） 防触电和防雷击措施；

13） 智能化照明控制系统，满足以下控制方式要求：建筑物采用平日、一般节假日和重大节假日三级分档照明方式；广场和园林景观采用自动控制方式，光控、时控和程控相结合的方式；

第1篇

一、工程概况

本工程位于我国某城市某住宅小区，建筑高度为30米，外墙面积为2000平方米。本次施工主要对外墙进行灯光照明设计，以达到美化建筑外观、提升夜间景观效果的目的。工程内容包括灯具安装、线路敷设、控制系统安装等。

二、施工准备

1. 技术准备

（1）熟悉施工图纸，了解工程概况及要求。

（2）了解相关灯具、线路、控制系统的性能参数。

（3）制定详细的施工方案，确保施工质量。

2. 材料准备

（1）灯具：选择具有节能、环保、美观、耐用等特点的LED灯具。

（2）线路：采用符合国家标准、性能稳定的铜芯绝缘电缆。

（3）控制系统：选用智能化、稳定可靠的控制系统。

3. 人员准备

（1）成立施工队伍，明确各岗位职责。

（2）对施工人员进行技术培训，确保施工质量。

（3）配备必要的安全防护用品。

三、施工工艺

1. 施工流程

（1）现场勘查：了解现场环境，确定灯具安装位置。

（2）线路敷设：根据灯具位置，进行线路敷设。

（3）灯具安装：将灯具固定在预定的位置。

（4）控制系统安装：将控制系统连接至灯具，调试运行。 （5）质量检查：检查施工质量，确保符合要求。

2. 施工要点

（1）线路敷设：确保线路敷设整齐、牢固，避免交叉、重叠。

（2）灯具安装：确保灯具安装牢固，外观美观。

（3）控制系统安装：确保控制系统安装正确，运行稳定。

（4）调试运行：对灯光照明系统进行调试，确保效果符合设计要求。

四、质量控制

1. 材料质量：严格控制材料质量，确保所用材料符合国家标准。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量。

3. 调试质量：对灯光照明系统进行调试，确保效果符合设计要求。

4. 安全生产：加强施工现场安全管理，确保施工安全。

五、施工进度

1. 施工前期：完成现场勘查、材料准备、人员培训等工作。

2. 施工中期：进行线路敷设、灯具安装、控制系统安装等工作。

3. 施工后期：进行质量检查、调试运行等工作。
