墙体砌筑砂浆配合比

砌筑砂浆、抹灰砂浆配合比表

砌筑砂浆配合比表

单位：立方米

定额编号 1 2 3 4 5

项目 混合砂浆

M1.0 M2.5 M5.0 M7.5 M10

材料 单位 数量 数量 数量 数量 数量

32.5Mpa水泥 吨 0.158 0.176 0.204 0.232 0.261

石灰 吨 0.075 0.067 0.055 0.042 0.030

中砂 立方米 1.015 1.015

1.015 1.015 1.015

水 立方米 0.400 0.400 0.400 0.400 0.400

定额编号 6 7 8 9 10 11

项目 混合砂浆M15 水泥砂浆

M5.0 M7.5 M10 M15 M20

材料 单位 数量 数量 数量 数量 数量 数量

32.5Mpa水泥 吨 0.317 0.216 0.246 0.271 0.330 0.390

石灰 吨 0.005 -- -- -- -- -- 中砂 立方米 1.015 1.015 1.015 1.015 1.015 1.015

水 立方米 0.400 0.290 0.290 0.290 0.290

0.290

单位：立方米

抹灰砂浆配合比表

定额编号 1 2 3 4 5 6

项目 石灰砂浆 水泥砂浆

1:2.5 1:3 1:1 1:2 1:2.5 1:3

材料 单位 数量 数量 数量 数量 数量 数量

32.5Mpa水泥 吨 -- -- 0.758 0.55 0.485 0.404

石灰 吨 0.240 0.216 -- -- -- --

中砂 立方米 1.200 1.200 0.760 1.100 1.200 1.200

水 立方米 0.600 0.600 0.300 0.30 0.300 0.300

定额编号 7 8 9 10 11 12

项目 混合砂浆

1:1:1 1:0.5:1 1:0.2:2 1:1:2 1:0.3:3 1:0.5:3 材料 单位 数量 数量 数量 数量 数量 数量

标准文档

实用大全

砌筑砂浆配合比设计规程

Specification for mix proportion design of

masonry mortar

JGJT98-2011

2011年

标准文档

实用大全

修订过程及主要内容

根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》 ”要求 ，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司 ，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院 、上海市建筑科学研究院（集团）有限公司 、陕西省第三建筑工程公司 、山东省建筑科学研究院 、 浙江中技建设工程检测有限公司 、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为：

• 李 荣 孙占利 张秀芳 赵立群 刘军选 徐鹏如 王文奎 何希铨

金万春 王转英 袁永福 钱建武 张雪琴 薛天牢 金裕民 徐 建

黄春文 毛国强 何富林 陈 华 沈文忠。

任务下达后通过电话、网络等方式各编制单位进行沟通， 行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证 作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。 根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案 。在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿， 2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿， 会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿， 2009年7-8月全国范围内开始征求意见工作，收到来自上海、北京、山东、浙江等全国各地从设计、施工、检测等科研机构、施工单位、大专院校的专家的宝贵意见。针对这些意见我们又认真研究，并进行了相应的补充验证试验，最终确定了送审稿的内容。

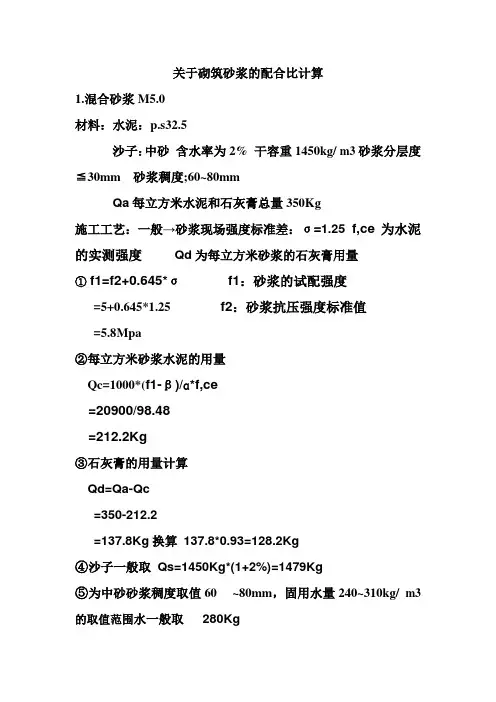

关于砌筑砂浆的配合比计算

1.混合砂浆M5.0

材料：水泥：p.s32.5

沙子：中砂 含水率为2% 干容重1450kg/ m3砂浆分层度≦30mm 砂浆稠度;60~80mm

Qa每立方米水泥和石灰膏总量350Kg

施工工艺：一般→砂浆现场强度标准差：σ=1.25 f,ce为水泥的实测强度 Qd为每立方米砂浆的石灰膏用量

① f1=f2+0.645*σ f1：砂浆的试配强度

=5+0.645*1.25 f2：砂浆抗压强度标准值

=5.8Mpa

②每立方米砂浆水泥的用量

Qc=1000*(f1-β)/ɑ*f,ce

=20900/98.48

=212.2Kg

③石灰膏的用量计算

Qd=Qa-Qc

=350-212.2

=137.8Kg换算 137.8*0.93=128.2Kg

④沙子一般取 Qs=1450Kg*(1+2%)=1479Kg

⑤为中砂砂浆稠度取值60 ~80mm，固用水量240~310kg/ m3的取值范围水一般取 280Kg

墙体抗裂砂浆混凝土的配合比

一、背景介绍

墙体抗裂砂浆混凝土是建筑工程中常用的材料之一，具有良好的抗裂性能，能够在各种环境下保持稳定性能。在建筑工程中，墙体抗裂砂浆混凝土的配合比直接影响着墙体的质量和使用寿命，因此必须要制定一套合理的配合比规范。

二、墙体抗裂砂浆混凝土的配合比概述

墙体抗裂砂浆混凝土是指以水泥、砂子和骨料为主要原料，加入适量的外加剂和水进行混合，制成具有良好抗裂性能的材料。墙体抗裂砂浆混凝土的配合比是指各种原材料的比例和配比关系，通常以水泥、砂子和骨料的比例为主要参考依据。

三、墙体抗裂砂浆混凝土的材料要求

1.水泥：采用硅酸盐水泥或普通硅酸盐水泥，其28d强度应不低于42.5MPa。

2.砂子：采用细砂，砂粒均匀、圆滑，含泥量不得超过3%。

3.骨料：采用普通碎石或人造砂，粒径应在5-20mm之间。

4.外加剂：采用减水剂、增稠剂、抗裂剂等外加剂，按照使用说明添加。

5.水：采用清洁无腐蚀性的自来水或淡化水。

四、墙体抗裂砂浆混凝土的配合比设计

1.配合比原则：按照水泥、砂子和骨料的质量比例确定配合比，外加剂和水的用量按照使用说明添加。

2.水泥质量比例：水泥的质量比例通常为1:3-4。

3.砂子质量比例：砂子的质量比例通常为3:1-2。

4.骨料质量比例：骨料的质量比例通常为4:1-2。

5.外加剂和水的用量：按照使用说明添加。

五、墙体抗裂砂浆混凝土的制备方法

1.将水泥、砂子和骨料按照配合比的比例加入到混凝土搅拌机中，搅拌2-3分钟。

2.加入适量的外加剂和水，继续搅拌1-2分钟。

3.将混凝土倒入模具中，压实并震动，使其均匀分布。

4.静置24小时，然后拆卸模具，将混凝土晾干。

六、墙体抗裂砂浆混凝土的性能指标

1.初凝时间：不早于45分钟。

2.终凝时间：不晚于10小时。

3.28d强度：不低于25MPa。

4.抗裂性能：根据使用要求，应满足相应的抗裂性能指标。
