广东乐昌峡水利枢纽

第１期　２０１６年１月　广东水利水电　ＧＵＡＮＧＤ０ＮＧ　ＷＡＴＥＲ　ＲＥＳ０ＵＲＣＥＳ　ＡＮＤ　ＨＹＤＲ０Ｐ０ＷＥＲ　Ｎｏ．１　Ｊａｎ．２０１６　

乐昌峡水利枢纽导流洞汛期封堵设计与施工　

刘力捷　

（广东省水ｉｆ，４电力勘测设计研究院，广东广州　５１０６３５）　

摘要：乐昌峡水利枢纽工程导流洞是少有的在汛期下闸封堵的大型工程，从２０１２年３月２３日下闸至同年１１月７日封　堵体周边灌浆结束，历时７个多月，期间经历了几次洪水尤其是“６．２３洪水”考验，仍顺利完成了封堵任务，满足了蓄水　发电时间节点要求。该文从封堵体方案设计、为满足汛期下闸封堵采取的措施、施工安排及效果分析等方面，完整的介　绍了乐昌峡导流洞封堵全过程，希望对类似工程起到借鉴作用。　关键词：乐昌峡；导流洞；汛期封堵；设计；施工　中图分类号：ＴＶ６７２　．１　文献标识码：Ｂ　文章编号：１００８一Ｏ１１２（２０１６）０１—００４４—０５　

１工程概况　乐昌峡水利枢纽工程是以防洪为主，结合发电，　兼顾航运、灌溉等效益的综合利用枢纽工程，工程等　别为Ⅱ等大（２）型，主要建筑物的级别为２级。导流　隧洞为４级建筑物，导流隧洞洞身全长５７７　ｍ（含出口　

５　ｍ长涵洞段）。洞身净断面为１０　ＩＴＩ　Ｘ　１３　Ｉ１３、顶拱中　ｔＬ，角１２０。的城门洞型。起坡点桩号为０＋０００，进口底　部高程９４　ｍ，出口底部高程９２　ｒｎ，纵坡３．６２％０，按　有压流设计。采用塔式进水口，封堵闸门安装高程为　１１８．０　ｍ，启闭机排架顶部高程为１４０　ｍ。导流洞封堵　体位于０＋１７３～０＋２０４．２桩号段。　乐昌峡导流洞进口封堵钢闸门已于２００９年制造、　安装和调试完成，原设计闸门挡水时段和导流洞衬砌　是按照导流洞２０１１年１０月—２０１２年２月封堵设计和　施工的。由于施工工期拖后，导流洞封堵施工进入了　汛期。２００６－－２０１１年乐昌峡共发生过５次较大洪水：　２００６年“７．１４洪水”，２００８年“６．１３洪水”，２００９年　“５．２０洪水”，２００９年“７．１４洪水”，２０１１年“５．１６”洪　水，其中２００６年“７．１４洪水”洪峰流量约８　５００　ｍ　／ｓ，　

设计施工　水利规划与设计　２０１３年第５期　

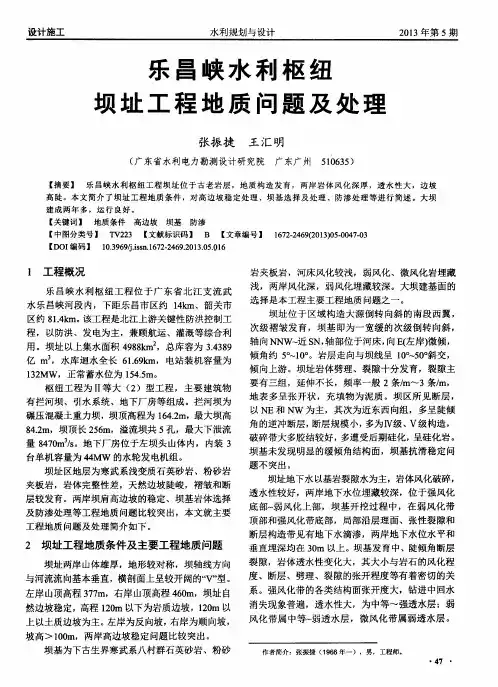

乐昌峡水利枢纽　

坝址工程地质问题及处理　

张振捷王汇明　

（广东省水利电力勘测设计研究院　广东广州　５１０６３５）　

【摘要】　乐昌峡水利枢纽工程坝址位于古老岩层，地质构造发育，两岸岩体风化深厚，透水性大，边坡　高陡。本文简介了坝址工程地质条件，对高边坡稳定处理、坝基选择及处理、防渗处理等进行简述。大坝　建成两年多，运行良好。　【关键词】　地质条件高边坡坝基防渗　【中图分类号】ＴＶ２２３　【文献标识码】　Ｂ　【文章编号】　１６７２．２４６９ｆ２０１３）０５．００４７．０３　［ＤＯＩ编码】　１０．３９６９￣．ｉｓｓｎ．１６７２．２４６９．２０１３．０５．０１６　

１工程概况　

乐昌峡水利枢纽工程位于广东省北江支流武　

水乐昌峡河段内，下距乐昌市区约１４ｋｍ、韶关市　区约８１．４ｋｍ。该工程是北江上游关键性防洪控制工　

程，以防洪、发电为主，兼顾航运、灌溉等综合利　用。坝址以上集水面积４９８８ｌ（１ｌ１２，总库容为３．４３８９　

亿ｍ　，水库迪水全长６１．６９ｋｍ，电站装机容量为　１３２ＭＷ，正常蓄水位为１５４．５ｍ。　

枢纽工程为ＩＩ等大（２）型工程，主要建筑物　有拦河坝、引水系统、地下厂房等组成。拦河坝为　

碾压混凝土重力坝，坝项高程为１　６４．２ｍ，最大坝高　８４．２ｍ，坝顶长２５６ｍ，溢流坝共５孔，最大下泄流　量８４７０ｍ３／ｓ。地下厂房位于左坝头山体内，内装３　

台单机容量为４４ＭＷ的水轮发电机组。　坝址区地层为寒武系浅变质石英砂岩、粉砂岩　

夹板岩，岩体完整性差，天然边坡陡峻，褶皱和断　

层较发育。两岸坝肩高边坡的稳定、坝基岩体选择　及防渗处理等工程地质问题比较突出，本文就主要　

工程地质问题及处理简介如下。　

２坝址工程地质条件及主要工程地质问题　

坝址两岸山体雄厚，地形较对称，坝轴线方向　与河流流向基本垂直，横剖面上呈较开阔的“ｖ”型。　

左岸山顶高程３７７ｍ，右岸山顶高程４６０ｍ，坝址自　

第6

期 陕西水利 No.6

2019

年 6

月 Shaanxi Water Resources June

,2019

文章编号：1673-9000(2019)06-0040-02

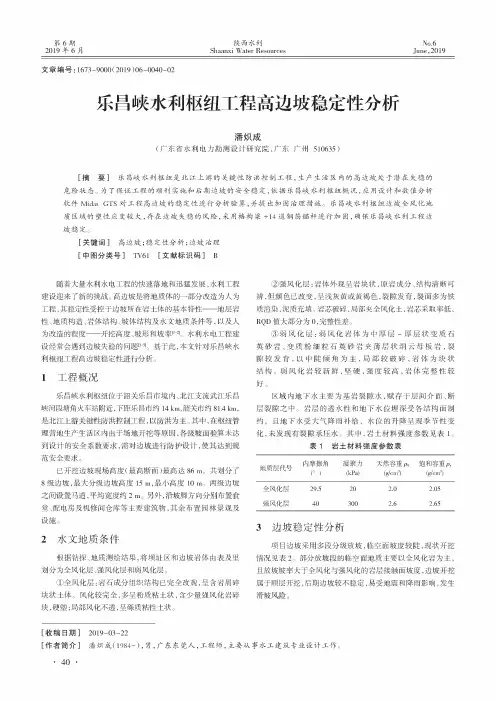

乐昌峡水利枢纽工程*边坡稳定性分析

潘炽成

(广东省水利电力勘测设计研究院，广东广州510635)

［摘 要］

乐昌峡水利枢纽是0

江上游的关键性防洪控制工程，生产生活区内的高边坡处于潜在失稳的

危险状态。为了保证工程的顺利实施和后期边坡的安全稳定，依据乐昌峡水利枢纽概况，应用设计和数值分析

软件Midas GTS

对工程高边坡的稳定性进行分析验算，并提出加固治理措施。乐昌峡水利枢纽边坡全风化地

质区域的塑性应变较大，存在边坡失稳的风险，采用格构梁+14

道钢筋锚杆进行加固，确保乐昌峡水利工程边

坡稳定。

［关键词］

高边坡；稳定性分析；边坡治理

［中图分类号］TV61 ［文献标识码］B

随着大量水利水电工程的快速落地和迅猛发展,水利工程

建设迎来了新的挑战。高边坡是将地质体的一部分改造为人为

工程,其稳定性受控于边坡所在岩土体的基本特性一地层岩

性、地质构造、岩体结构、坡体结构及水文地质条件等，以及人

为改造的程度一开挖高度、坡形和坡率7刊。水利水电工程建

设经常会遇到边坡失稳的问题冋。基于此,本文针对乐昌峡水

利枢工程高边坡稳定性 分析。

1工程概况

乐昌峡水利枢纽位于韶关乐昌市境内、北江支流武江乐昌

峡河段塘角火车站附近,下距乐昌市约

14 km、韶关市约

81.4 km,

是 性 控 工程, 为 其 ,在枢

理营地生产生活区内于场地 ， 坡 算未达

到设计的安全 ，对边坡 设计，使其 规

范安全要求。

已开挖边坡现场高度(最高断面)最高达

86 m。共划分了

8级边坡，最大分级边坡高度

15 m,最小高度

10 m。两级边坡

设，

2m ,坡脚方向分

堂、配电房及机修间仓库等主要建筑物,其余布置园林景观及

设施。

2水文地质条件

根据钻探、地质测绘结果，将坝址区和边坡岩体由表及里

第１期　２０１２年１月　广东水利水电　ＧＵＡＮＧＤＯＮＧ　ＷＡＴＥＲ　ＲＥＳ０ＵＲＣＥＳ　ＡＮＤ　ＨＹＤＲＯＰＯＷＥＲ　Ｎｏ．１　Ｊａｎ．２０１２　

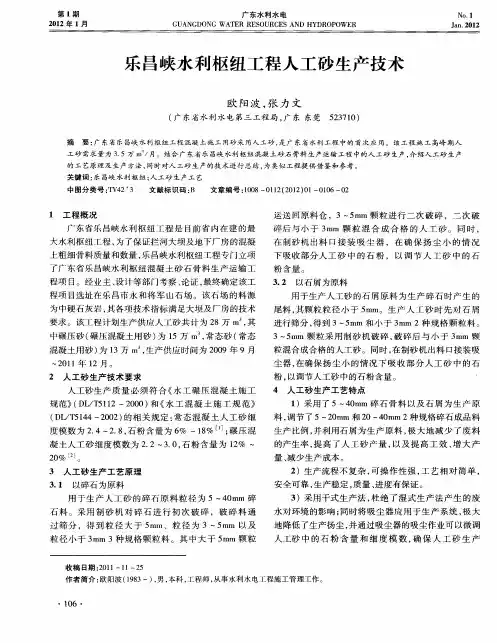

乐昌峡水利枢纽工程人工砂生产技术　

欧阳波，张力文　

（广东省水利水电第三工程局，广东东莞５２３７１０）　

摘　要：广东省乐昌峡水利枢纽工程混凝土施工用砂采用人工砂，是广东省水利工程中的首次应用。该工程施工高峰期人　工砂需求量为３．５万ｍ　／ｆｌ。结合广东省乐昌峡水利枢纽混凝土砂石骨料生产运输工程中的人工砂生产，介绍人工砂生产　

的＿１２艺原理及生产方法，同时对人工砂生产的技术进行总结，为类似工程提供借鉴和参考。　关键词：乐昌峡水利枢纽；人工砂生产工艺　

中图分类号：ＴＶ４２　３　文献标识码：Ｂ　文章编号：１００８一Ｏｌ１２（２０１２）０１—０１０６—０２　

１工程概况　

广东省乐昌峡水利枢纽工程是目前省内在建的最　

大水利枢纽工程，为了保证拦河大坝及地下厂房的混凝　

土粗细骨料质量和数量，乐昌峡水利枢纽工程专门立项　

了广东省乐昌峡水利枢纽混凝土砂石骨料生产运输工　

程项目。经业主、设计等部门考察、论证，最终确定该工　

程项目选址在乐昌市永和将军山石场。该石场的料源　

为中硬石灰岩，其各项技术指标满足大坝及厂房的技术　

要求。该工程计划生产供应人工砂共计为２８万ｍ。，其　

中碾压砂（碾压混凝土用砂）为１５万ｍ　，常态砂（常态　

混凝土用砂）为ｌ３万ｍ　，生产供应时间为２００９年９月　

～２０１１年１２月。　

２人工砂生产技术要求　

人工砂生产质量必须符合《水工碾压混凝土施工　

规范》（ＤＬ／Ｔ５１１２—２０００）和《水工混凝土施工规范》　

（ＤＬ／Ｔ５１４４—２００２）的相关规定：常态混凝土人工砂细　

度模数为２．４～２．８，石粉含量为６％～１８％＿１　；碾压混　

凝土人工砂细度模数为２．２～３．０，石粉含量为１２％～　２０％［　

３人工砂生产工艺原理　

３．１以碎石为原料　

用于生产人工砂的碎石原料粒径为５—４０ｍｍ碎
