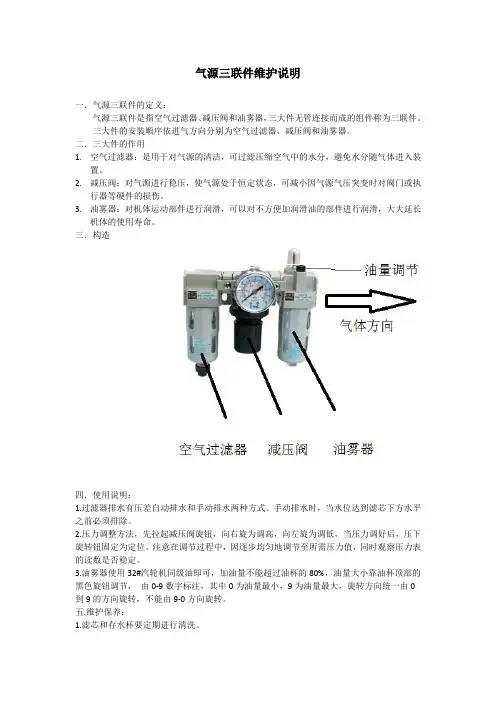

气源三联件维护说明
一．气源三联件的定义：
气源三联件是指空气过滤器、减压阀和油雾器，三大件无管连接而成的组件称为三联件。

三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。

二．三大件的作用
1.空气过滤器：是用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装
置。

2.减压阀：对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执
行器等硬件的损伤。

3.油雾器：对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长
机体的使用寿命。

三．构造
四．使用说明：
1.过滤器排水有压差自动排水和手动排水两种方式。

手动排水时，当水位达到滤芯下方水平之前必须排除。

2.压力调整方法，先拉起减压阀旋钮，向右旋为调高，向左旋为调低，当压力调好后，压下旋转钮固定为定位。

注意在调节过程中，因逐步均匀地调节至所需压力值，同时观察压力表的读数是否稳定。

3.油雾器使用32#汽轮机同级油即可，加油量不能超过油杯的80%，油量大小靠油杯顶部的黑色旋钮调节，由0-9数字标注，其中0为油量最小，9为油量最大，旋转方向统一由0
到9的方向旋转，不能由9-0方向旋转。

五.维护保养：
1.滤芯和存水杯要定期进行清洗。

2.调压失灵不准，应检查调压装置的弹簧、阀芯、平衡弹簧是否损坏。

3.溢流孔有大量气体溢出时，应检查膜片和阀杆上的橡胶是否损坏。

4.定期清洗，可用肥皂水和清水，忌用丙酮、甲苯等有机溶剂清洗存水杯、视油窗等塑料零件。

5.装配时，滑动零件及O型圈处涂适量黄油或润滑油。

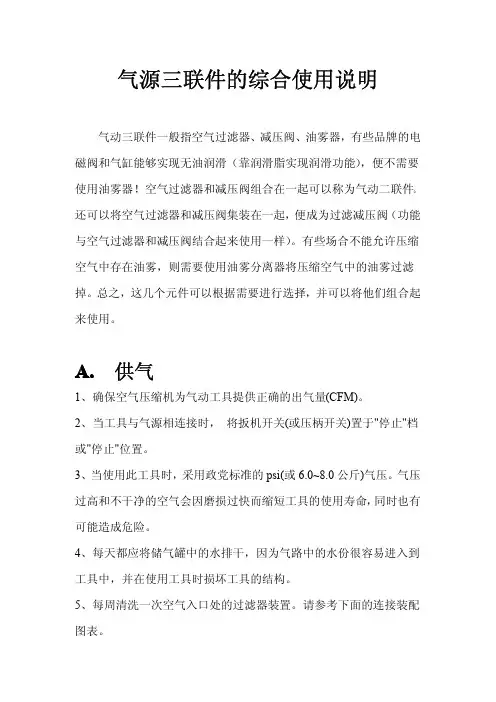

气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。

2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。

3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。

气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。

4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。

5、每周清洗一次空气入口处的过滤器装置。

请参考下面的连接装配图表。

6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。

风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。

但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。

7、使用合适的风管和接头装置。

我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。

相反，必须使用一根连接风管把气源引入到气动工具中。

B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。

一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。

如果有必要的话，还应当使用耳罩及手套。

2、始终保持身体和立足点的平衡。

使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。

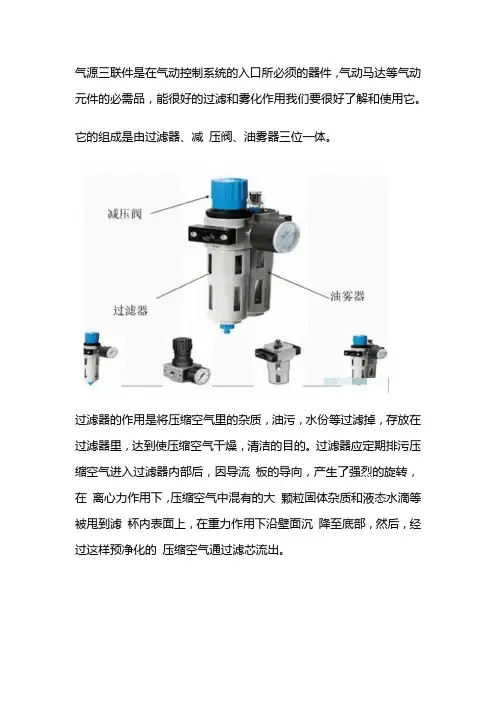

气源三联件是在气动控制系统的入口所必须的器件，气动马达等气动元件的必需品，能很好的过滤和雾化作用我们要很好了解和使用它。

它的组成是由过滤器、减压阀、油雾器三位一体。

过滤器的作用是将压缩空气里的杂质，油污，水份等过滤掉，存放在过滤器里，达到使压缩空气干燥，清洁的目的。

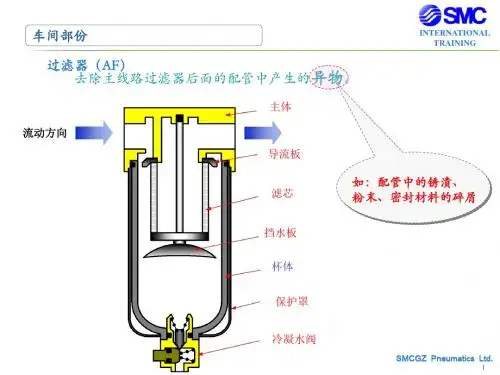

过滤器应定期排污压缩空气进入过滤器内部后，因导流板的导向，产生了强烈的旋转，在离心力作用下，压缩空气中混有的大颗粒固体杂质和液态水滴等被甩到滤杯内表面上，在重力作用下沿壁面沉降至底部，然后，经过这样预净化的压缩空气通过滤芯流出。

为防止造成二次污染，滤杯中每天都应该是空的。

减压阀的作用是用来调整压缩空气压力的。

—减压阀调整到合适的压力后，应将锁定装置锁定，避免误操作。

若工作压力增大，膜片打开压缩空气就经阀体上的溢流孔排出
油雾器的作用因气动控制系统里，很多气缸需用油润滑，所以在气路里，就加入了油雾器，目的是将油雾器里的油通过气管送到气缸里，达到润滑气缸的目的；油雾器可以根据需要调节滴油的快慢；油雾器应定期加油，加油时不要超过油线。

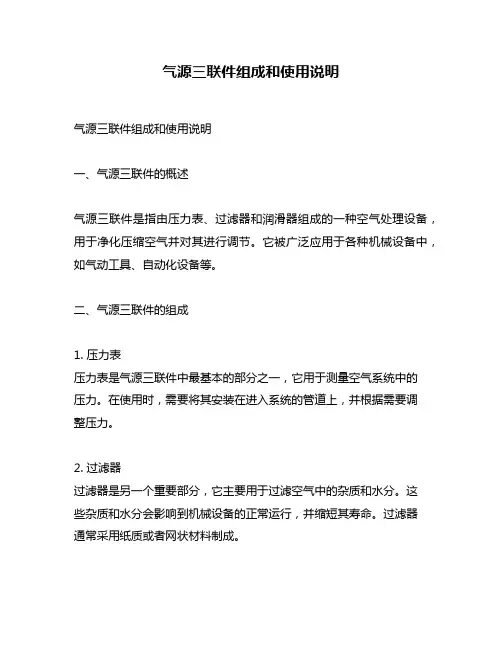

气源三联件组成和使用说明气源三联件组成和使用说明一、气源三联件的概述气源三联件是指由压力表、过滤器和润滑器组成的一种空气处理设备，用于净化压缩空气并对其进行调节。

它被广泛应用于各种机械设备中，如气动工具、自动化设备等。

二、气源三联件的组成1. 压力表压力表是气源三联件中最基本的部分之一，它用于测量空气系统中的压力。

在使用时，需要将其安装在进入系统的管道上，并根据需要调整压力。

2. 过滤器过滤器是另一个重要部分，它主要用于过滤空气中的杂质和水分。

这些杂质和水分会影响到机械设备的正常运行，并缩短其寿命。

过滤器通常采用纸质或者网状材料制成。

3. 润滑器润滑器主要用于对空气系统中使用到的工具和设备进行润滑。

在使用时，可以添加适量的润滑油来保护机械设备，并延长其寿命。

三、如何正确使用气源三联件1. 安装气源三联件在安装气源三联件时，需要注意以下几点：（1）按照压力表、过滤器和润滑器的顺序进行安装。

（2）确保安装位置稳固，并且与空气系统的管道连接紧密。

（3）对于大型机械设备，需要根据实际情况选择更大的气源三联件。

2. 调整压力在使用气源三联件之前，需要根据实际需求调整其输出压力。

一般来说，输出压力应该略高于机械设备所需的最低压力。

3. 更换过滤器过滤器需要定期更换，以保证其正常工作。

一般情况下，每隔3-6个月就需要更换一次过滤器。

如果发现过滤器已经失效或者出现漏水等问题，应立即更换。

4. 添加润滑油在使用润滑器时，需要添加适量的润滑油。

一般来说，在使用前应该先将润滑油倒入润滑器中，并确保其能够正常流动。

5. 清洁和维护为了保持气源三联件的正常工作状态，需要定期对其进行清洁和维护。

一般来说，每隔3-6个月就需要对其进行一次清洁和检查。

在清洁时，应该先将气源三联件拆开，并用清水或者压缩空气进行冲洗。

四、气源三联件的优点1. 提高机械设备的使用寿命气源三联件可以有效地净化压缩空气，并对其进行调节。

这样可以避免杂质和水分对机械设备的损害，从而延长其使用寿命。

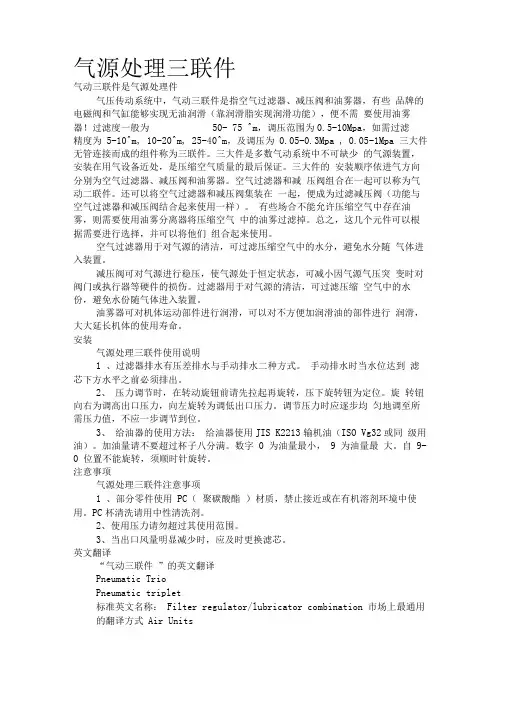

气源处理三联件气动三联件是气源处理件气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50- 75 ^m，调压范围为0.5-10Mpa，如需过滤精度为5-10^m, 10-20^m, 25-40^m，及调压为0.05-0.3Mpa , 0.05-1Mpa 三大件无管连接而成的组件称为三联件。

三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。

三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。

空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

安装气源处理三联件使用说明1 、过滤器排水有压差排水与手动排水二种方式。

手动排水时当水位达到滤芯下方水平之前必须排出。

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。

旋转钮向右为调高出口压力，向左旋转为调低出口压力。

调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。

加油量请不要超过杯子八分满。

数字0 为油量最小，9 为油量最大。

自9-0 位置不能旋转，须顺时针旋转。

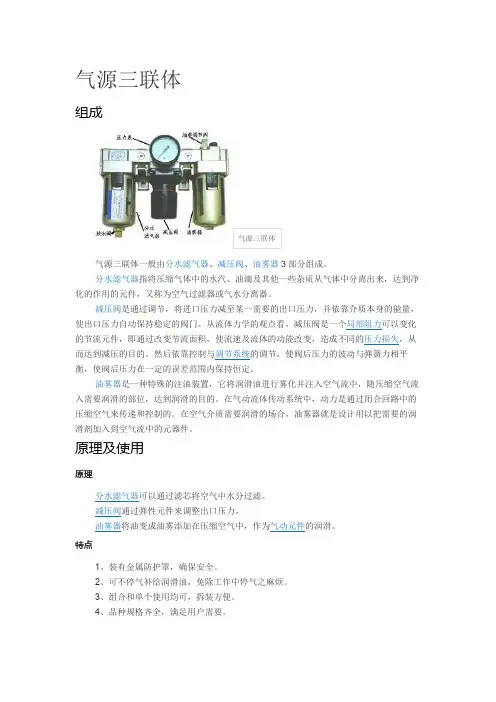

气源三联体组成气源三联体气源三联体一般由分水滤气器、减压阀、油雾器3部分组成。

分水滤气器指将压缩气体中的水汽、油滴及其他一些杂质从气体中分离出来，达到净化的作用的元件，又称为空气过滤器或气水分离器。

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。

从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。

然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

油雾器是一种特殊的注油装置，它将润滑油进行雾化并注入空气流中，随压缩空气流入需要润滑的部位，达到润滑的目的。

在气动流体传动系统中，动力是通过闭合回路中的压缩空气来传递和控制的。

在空气介质需要润滑的场合，油雾器就是设计用以把需要的润滑剂加入到空气流中的元器件。

原理及使用原理分水滤气器可以通过滤芯将空气中水分过滤。

减压阀通过弹性元件来调整出口压力。

油雾器将油变成油雾添加在压缩空气中，作为气动元件的润滑。

特点1、装有金属防护罩，确保安全。

2、可不停气补给润滑油，免除工作中停气之麻烦。

3、组合和单个使用均可，拆装方便。

4、品种规格齐全，满足用户需要。

安装方式气源三联体的安装要求：分水滤气器一端的接口为进气端接口，油雾器一端的接口为出气接口，因为要先将高压气干燥后再添加油雾润滑。

注意事项1、使用中应给分水滤气器及时放水，保证气体干燥2、使用中应注意油雾器油量，油量不足时加油操作方式通过调节减压阀调整出气口压力，通过调节油雾调节阀调整油雾供给速度，一般新的气源三联体安装后都需要对此两项进行调节，以满足气动执行元件的要求，分水滤气器下端的放水阀是用来放出分离出的水分的，将放水阀向上顶起则会将内部水分放出，当内部水分过多时，会增加出气口的含水量，应尽快排除。

气动三联件一、结构特点在气动技术中，将空气过滤器、减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器，阀门定位器等产品安装在一起配套使用。

若将空气过滤器的减压阀设计成一个整体，成为二联件。

二、工作原理二联件型号AFC1500AFC200BFG2000 BFG3000BFG400工作介质空气空气接管口径PT1/8 PT1/4 PT1/4 PT3/8PT1/2虑芯精度40U 40U调节压力范围0.5~8.5Kgf/cm20.5~8.5Kgf/cm2最大可调压力9.5Kgf/cm2 9.5Kgf/cm2保证耐压力15.0Kgf/cm2 15.0Kgf/cm2使用温度范围-5~60℃-5~60℃虑水杯容量15CC 15CC给油杯容量25CC 90CC建议润滑用油ISOVG32或同级用油ISOVG32或同级用油重量0.5kg 0.5kg 构成元件过滤调压器AFR1500AFG200BFG2000 BFG3000BFG400给油器AL1500 AL2000 BL2000 BL3000 BL4000三联件型号AC1500 AC2000 AC2000 AC3000 AC4000 工作介质空气空气接管口径PT1/8 PT1/4 PT1/4 PT3/8PT1/2虑芯精度40U 40U调节压力范围0.5~8.5Kgf/cm2 0.5~8.5Kgf/cm2最大可调压力9.5Kgf/cm2 9.5Kgf/cm2保证耐压力15.0Kgf/cm2 15.0Kgf/cm2使用温度范围-5~60℃-5~60℃虑水杯容量15CC 60CC给油杯容量25CC 90CC建议润滑用油ISOVG32或同级用油ISOVG32或同级用油重量0.7kg 0.9kg构成元件过滤调压器AF1500 AF2000 BF2000 BF3000 BF4000 调压阀AR1500 AR2000 BR2000 BR3000 BR4000给油器AL1500 AL2000 BL2000 BL3000 BL4000二联件型号说明:A F C 2000 符号接管口径:G1/4、３０００：Ｇ３／８、４０００：Ｇ１／２联体过滤器A系列(不带罩.B系列(带罩AFC流量特性:AFC外型尺寸:BFC流量特性:BFC外型尺寸:三联件型号说明:A C 2000 符号接管口径:G1/4、３０００：Ｇ３／８、４０００：Ｇ１／２三联件A系列(不带罩.B系列(带罩AC2000流量特性:AC2000外型尺寸图: BC系列流量特性:BC外形尺寸图:。

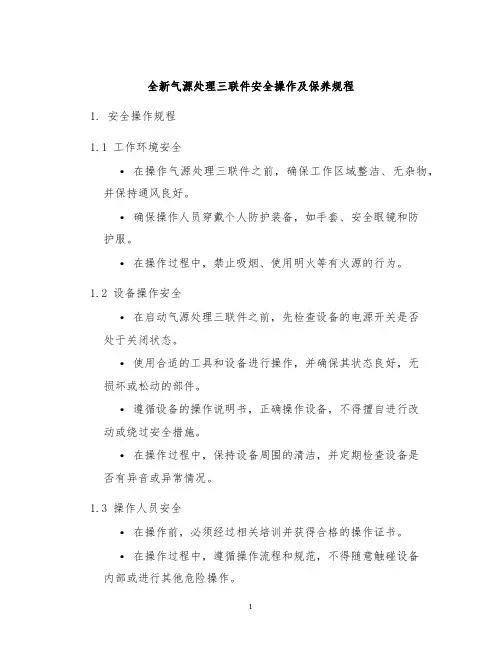

全新气源处理三联件安全操作及保养规程1. 安全操作规程1.1 工作环境安全•在操作气源处理三联件之前，确保工作区域整洁、无杂物，并保持通风良好。

•确保操作人员穿戴个人防护装备，如手套、安全眼镜和防护服。

•在操作过程中，禁止吸烟、使用明火等有火源的行为。

1.2 设备操作安全•在启动气源处理三联件之前，先检查设备的电源开关是否处于关闭状态。

•使用合适的工具和设备进行操作，并确保其状态良好，无损坏或松动的部件。

•遵循设备的操作说明书，正确操作设备，不得擅自进行改动或绕过安全措施。

•在操作过程中，保持设备周围的清洁，并定期检查设备是否有异音或异常情况。

1.3 操作人员安全•在操作前，必须经过相关培训并获得合格的操作证书。

•在操作过程中，遵循操作流程和规范，不得随意触碰设备内部或进行其他危险操作。

•定期进行安全检查和设备维护，确保设备的正常运行和工作安全。

2. 保养规程2.1 定期清洁•气源处理三联件的过滤器和干燥器应定期清洁，以确保其过滤和干燥效果。

清洁时，应首先关闭电源开关并断开电源供应。

•使用软布或刷子，将过滤器和干燥器表面的灰尘和杂物清除干净。

•清洗时使用温水和中性清洁剂，确保清洗彻底后充分晾干。

2.2 换芯维护•气源处理三联件的滤芯和干燥剂芯应定期更换，以确保其正常工作效果。

•在更换滤芯和干燥剂芯之前，务必切断电源供应，并先排空气源系统中的气体。

•根据设备使用说明书的要求，正确安装新的滤芯和干燥剂芯，并进行密封和固定。

2.3 定期检查•定期检查气源处理三联件的接口和连接管路是否松动或有磨损现象，及时进行紧固或更换。

•检查电源开关、压力表和温度计等仪表的工作状态，确保其准确并正常显示。

•检查气源处理三联件的阀门和管道的密封性能，不存在泄漏情况。

3. 紧急处理措施3.1 高温报警•当气源处理三联件的温度超过设定范围时，将发出高温报警信号。

•在接收到高温报警信号时，应立即停止使用设备，并将电源开关关闭。

气源三联件工作原理一、进气阀的工作原理：进气阀位于气源三联件的左侧，上部与负压腔相连，下部与中间腔相连。

进气阀内部主要由阀芯、阀帽和弹簧等组成。

当进气阀关闭时，阀芯与阀帽紧密贴合，阻止气体流入中间腔，此时气源三联件处于停止状态。

当进气阀打开时，气体从负压腔经过阀芯进入中间腔，使中间腔内部产生一定的压力。

二、中间腔的工作原理：中间腔是气源三联件的核心部分，它连接了进气阀和出气阀，并与工作机构相连。

当进气阀打开时，中间腔内部的压力由负压逐渐升高，同时推动工作机构进行相应的动作。

当进气阀关闭时，中间腔的压力保持稳定，工作机构保持当前位置。

中间腔还通过一个压力调节装置来控制中间腔的压力，使其保持在设定的数值范围内，以实现工作机构的精确控制。

三、出气阀的工作原理：出气阀位于气源三联件的右侧，上部与工作机构相连，下部与中间腔相连。

出气阀内部也由阀芯、阀帽和弹簧等组成。

当出气阀关闭时，阀芯与阀帽紧密贴合，阻止气体从中间腔流入工作机构，此时工作机构保持当前位置。

当出气阀打开时，气体从中间腔经过阀芯进入工作机构，推动工作机构进行运动。

气源三联件的工作原理可以理解为一个开关系统。

通过控制进气阀和出气阀的开关，可以实现气源三联件的启动、停止以及控制工作机构的运动。

整个过程中，进气阀和出气阀的开关状态是由外部控制信号控制的。

当控制信号给出开启信号时，进气阀和出气阀打开，气源通过中间腔流向工作机构，推动工作机构进行相应的动作；当控制信号给出关闭信号时，进气阀和出气阀关闭，停止气源供给，工作机构保持当前位置。

总之，气源三联件的工作原理是通过控制进气阀和出气阀的开关状态，来控制中间腔内气压的变化，从而实现对工作机构的控制。

它被广泛应用于各种工业自动化领域，如气动输送、气动控制、气动装配等。

气源三联件组成和使用说明一、引言气源三联件是工业生产中常用的一种设备，主要用于供气，它由多个部件组成。

本文将详细介绍气源三联件的组成和使用说明。

二、气源三联件组成气源三联件主要由以下部件组成：1. 气源接头气源接头是连接气源和气动设备的部件，通常由金属材料制成，具有耐高压、耐腐蚀等特点。

气源接头常见的接口有内螺纹和外螺纹两种，以适应不同的连接需求。

2. 气源滤清器气源滤清器主要用于过滤气源中的杂质和颗粒物，确保气体的纯净度。

它通常由滤芯和滤壳组成，滤芯材质常见的有纤维布、陶瓷等，滤壳则采用可拆卸的结构，方便更换滤芯。

3. 气源减压阀气源减压阀用于将气源中的高压气体调整为设备所需的工作压力。

它通常由阀体、弹簧和调节螺杆等组成，可以通过调节螺杆的位置来调整出气压力。

气源减压阀具有稳定性好、精度高等特点。

三、气源三联件的使用说明使用气源三联件需要按照以下步骤进行：1. 安装气源接头首先，根据需要选择合适的气源接头，并将其连接到气源的供气口上。

注意要确保接头的螺纹与气源接口相匹配，然后使用扳手固定好接头，确保密封性。

2. 安装气源滤清器将气源滤清器连接到气源接头上，同样要确保两者之间的螺纹相匹配。

然后，打开滤清器的上盖，将滤芯装入滤壳中，并将上盖旋紧，确保滤芯处于正常工作状态。

3. 安装气源减压阀将气源减压阀连接到气源滤清器的出气口上，同样需要确保两者之间的螺纹匹配。

然后，根据需要调整气源减压阀的工作压力，适应所连接设备的要求。

4. 连接气动设备最后，将气动设备的进气口与气源接头的出气口连接起来。

同样，确保两者之间的螺纹相匹配，并用扳手固定好连接。

然后，打开气源开关，检查气动设备是否正常工作。

四、使用注意事项在使用气源三联件时，需要注意以下事项：1.定期检查气源三联件，确保其正常工作。

包括检查螺纹连接是否密封，滤芯是否需要更换等。

2.根据需要选择合适的气源三联件，包括气源接头、滤清器和减压阀等。

根据工作环境和工作压力的不同，选择合适的材质和型号。

气路三联件的组成嘿，朋友们！今天咱来聊聊气路三联件，这玩意儿可重要啦！就好像是气路系统的贴心小助手。

你看啊，气路三联件就像是一个小小的团队，由三个关键成员组成呢！首先就是过滤器，它就像是一个细心的卫士，把空气中那些脏东西、小杂质啥的都给拦截下来，坚决不让它们进入到系统里面搞破坏。

要是没有它，那气路里不就乱套啦，各种灰尘杂质在里面捣乱，设备还能好好工作吗？然后呢，是减压阀。

它就像是个能调节压力的魔法师，把气压调整到最合适的程度。

想象一下，如果气压太高或者太低，那设备不就像人一样要么“高血压”难受，要么“低血压”没力气呀！它能让气压稳稳当当的，保证一切都顺顺利利的。

最后还有油雾器呢！它就像是给气路系统抹上了一层滋润的油，让各个部件之间的运动更加顺畅。

就好比我们的关节需要润滑油一样，气路系统有了它，才能更好地运转呀！这三个家伙组合在一起，那可真是威力无穷！它们相互配合，共同为气路系统的正常运行保驾护航。

没有它们，气路系统可能就会变得乱糟糟的，设备也会时不时地出问题。

在实际使用中，我们可得好好对待它们呀！要定期检查过滤器是不是堵住啦，减压阀的调节是不是还灵光，油雾器里还有没有油。

就像我们要照顾好自己的身体一样，给它们做做“体检”。

而且啊，不同的场合对气路三联件的要求也不一样呢！有的地方需要更精细的过滤，有的地方对气压的稳定性要求特别高。

这就好比不同的人有不同的性格和需求一样，我们得根据具体情况来选择合适的气路三联件。

总之呢，气路三联件虽然看起来小小的，不太起眼，但它们的作用可大了去啦！它们是气路系统中不可或缺的一部分，是保证设备正常运行的关键。

所以啊，我们可千万不能小瞧了它们，要好好地利用它们，让它们为我们的工作和生活发挥出最大的价值！这就是气路三联件，大家可别忘啦！。

气源三联件的作用
气源三联件是石油、化工、冶金、电力等行业中常用的一种管路连接件，通常由三个部分组成：球阀、过滤器和减压阀。

这三个部分各自起着不同的作用，共同维护着管路系统的正常运作。

球阀是气源三联件中最重要的部分之一，它是一种能够快速切断或开启管路的阀门。

球阀的结构简单，操作方便，具有密封性好、流量大等优点。

它能够在一瞬间将气体流量控制在一定范围内，有效控制管路系统的压力和流量，避免管路系统的泄漏和损坏。

过滤器是气源三联件中的另一个重要部分，它能够有效地过滤管路中的杂质和污染物，保证管路系统的清洁度和稳定性。

过滤器的选择应根据管路系统中预期的杂质类型和数量来确定，以保证过滤效果的最大化。

减压阀是气源三联件中的最后一个部分，它能够将管路系统中的高压气体降低到一定的工作压力范围内，为后续的生产和加工提供稳定的气体来源。

减压阀的选择应根据管路系统中的最高压力和最低压力来确定，以保证减压效果的最大化。

除了上述三个部分外，气源三联件中还包括了一些辅助部件，如压力表、压力开关、控制阀等。

这些部件能够对管路系统的运作进行监测和控制，保证其稳定性和安全性。

在实际应用中，气源三联件能够广泛应用于各种气体输送、加工和生产的场合，如石油开采、化工生产、冶金冶炼等。

通过合理的选择和配置，能够有效地保证管路系统的运作效率和安全性，为企业的生产和发展提供有力的保障。

气源三联件作为一种重要的管路连接件，其球阀、过滤器和减压阀等部分各自起着不同的作用，共同维护着管路系统的正常运作。

通过合理的选择和配置，能够有效地保证管路系统的运作效率和安全性，为企业的生产和发展提供有力的保障。

气路小知识一、PPR管道为热熔连接，现场连接时要注意问题：（1 热熔工具接通电源，等到工作温度指示灯亮后，方能开始操作；（2 管材切割前，必须正确丈量和计算好所需长度，用合适的笔在管表面画出切割线和热熔连接深度线，连接深度应符合表格的要求；（3 切割管材，必须使端面垂直于管轴线。

注：用钢锯锯断管材的方法，不予提倡，万一使用时，应清除锯口的毛边和毛刺。

(4 管材与管件的连接端面和熔接面必须清洁、干燥、无油；(5 熔接弯头或三通时，应注意管线的走向宜先进行预装，校正好走向后，用笔画出轴向定位线；(6 加热：管材应无旋转地将管端导入加热套内，插入到所标志的连接深度，同时，无旋转地把管件推到加热头上，并达到规定深度标志处。

加热时间必须符合表格的规定(或热熔机具生产厂的规定)；(7 达到规定的加热时间后，必须立即将管材与管件从加热套和加热头上同时取下，迅速无旋转地直线均匀地插入到所标深度，使接头处形成均匀的凸缘；(8 在表格规定的加工时间内，刚熔接好的接头允许立即校正，但严禁旋转。

(9 在表格规定的冷却时间内，应扶好管材、管件，使它不受扭、受弯和受拉。

热熔连接技术要求表格境温度小于5℃，加热时间应延长50%。

二、储气罐与三联件的应用：（1）21L储气罐使用的简要说明：1、储存一定数量的压缩空气，以备发生故障或临时需要应急使用；2、消除由于空气压缩机断续排气而对系统引起的压力脉动，保证输出气流的连续性和平稳性；3、储气罐上面的铜质消声阀，下端的为放气和积压的水汽，这个需要过一定时间打开一次。

（2）三联件的使用简要说明1、压力调节时，在转动旋钮前先拉起再旋转，压下旋转钮为定位。

旋转钮向右为调高出口压力，向左旋转为调低出口压力。

调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

2、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。

加油量请不要超过杯子八分满。

数字0为油量最小，9为油量最大。
