4.4电磁感应定律应用1
- 格式:ppt
- 大小:836.50 KB
- 文档页数:28

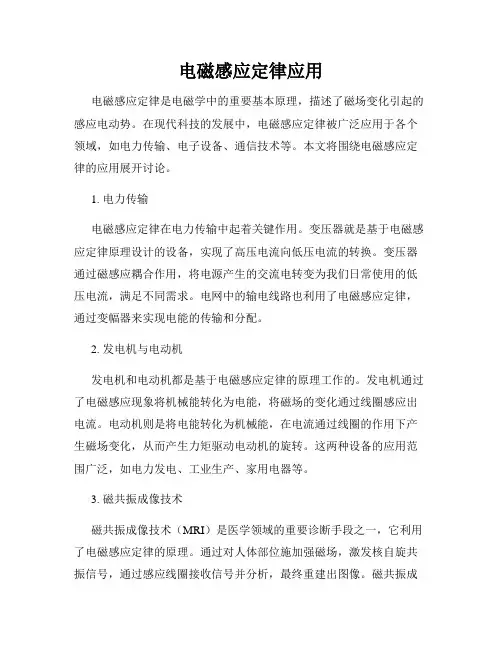

电磁感应定律应用电磁感应定律是电磁学中的重要基本原理,描述了磁场变化引起的感应电动势。
在现代科技的发展中,电磁感应定律被广泛应用于各个领域,如电力传输、电子设备、通信技术等。
本文将围绕电磁感应定律的应用展开讨论。
1. 电力传输电磁感应定律在电力传输中起着关键作用。
变压器就是基于电磁感应定律原理设计的设备,实现了高压电流向低压电流的转换。
变压器通过磁感应耦合作用,将电源产生的交流电转变为我们日常使用的低压电流,满足不同需求。
电网中的输电线路也利用了电磁感应定律,通过变幅器来实现电能的传输和分配。
2. 发电机与电动机发电机和电动机都是基于电磁感应定律的原理工作的。
发电机通过了电磁感应现象将机械能转化为电能,将磁场的变化通过线圈感应出电流。
电动机则是将电能转化为机械能,在电流通过线圈的作用下产生磁场变化,从而产生力矩驱动电动机的旋转。
这两种设备的应用范围广泛,如电力发电、工业生产、家用电器等。
3. 磁共振成像技术磁共振成像技术(MRI)是医学领域的重要诊断手段之一,它利用了电磁感应定律的原理。
通过对人体部位施加强磁场,激发核自旋共振信号,通过感应线圈接收信号并分析,最终重建出图像。
磁共振成像技术具有非侵入性、高分辨率等优点,被广泛应用于疾病的早期诊断和研究。
4. 无线充电技术随着移动设备的普及和便携性的要求,无线充电技术成为了研究的热点之一。
这项技术依靠电磁感应原理,通过感应线圈和电磁场的相互作用,将电能从充电器传输到被充电设备中,实现无线充电。
无线充电技术的应用范围广泛,涵盖了智能手机、智能手表、电动汽车等领域。
5. 电磁感应传感器电磁感应定律在传感器领域有着重要的应用。
例如,霍尔传感器就是基于电磁感应原理工作的传感器,可以用来检测磁场的变化,广泛应用于电流测量、位置检测、速度传感等领域。
电磁感应传感器还包括感应电流传感器、涡流传感器等,它们通过感应线圈感应磁场变化,并将其转化为电信号,以实现测量或检测功能。

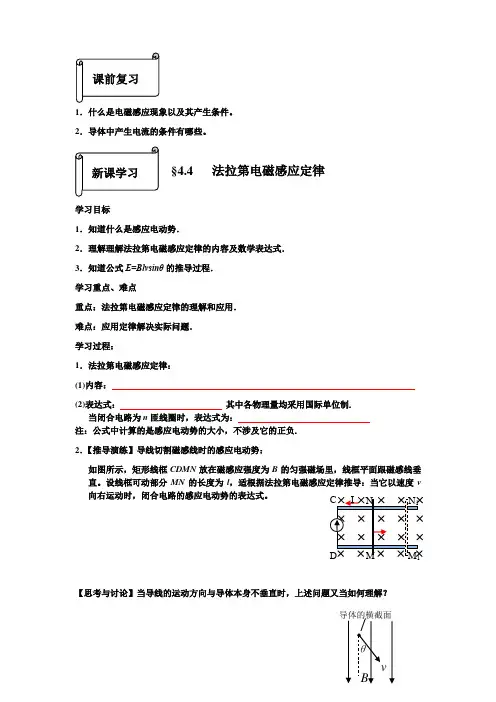

1.什么是电磁感应现象以及其产生条件。
2.导体中产生电流的条件有哪些。
§4.4 法拉第电磁感应定律学习目标 1.知道什么是感应电动势.2.理解理解法拉第电磁感应定律的内容及数学表达式.3.知道公式E=Blvsinθ的推导过程.学习重点、难点重点:法拉第电磁感应定律的理解和应用.难点:应用定律解决实际问题.学习过程:1.法拉第电磁感应定律:(1)内容:(2)表达式: 其中各物理量均采用国际单位制.当闭合电路为n 匝线圈时,表达式为:注:公式中计算的是感应电动势的大小,不涉及它的正负.2.【推导演练】导线切割磁感线时的感应电动势:如图所示,矩形线框CDMN 放在磁感应强度为B 的匀强磁场里,线框平面跟磁感线垂直。
设线框可动部分MN 的长度为l ,适根据法拉第电磁感应定律推导:当它以速度v 向右运动时,闭合电路的感应电动势的表达式。
【思考与讨论】当导线的运动方向与导体本身不垂直时,上述问题又当如何理解?v导体的横截面【阅读理解】课本P16在直流电动机中的电磁感应现象。
1.关于电磁感应,下述说法正确的是()A.穿过线圈的磁通量越大,感应电动势越大.B.穿过线圈的磁通量为0,感应电动势一定为0.C.穿过线圈的磁通量的变化越大,感应电动势越大.D.穿过线圈的磁通量变化越快,感应电动势越大.2.有一个1000匝的线圈,在0.4s内通过它的磁通量从0.02Wb增加到0.09Wb,求线圈中的感应电动势.如果线圈的电阻是10Ω,把一个电阻为990Ω的电热器连接在它的两端,通过电热器的电流是多大?3.如图所示,矩形线圈在匀强磁场中绕OO′轴转动时,线圈中的感应电动势是否变化?为什么?设线圈的两个边长为L1和L2,转动时角速度是ω,磁场的磁感应强度为B.试证明:在图示位置时,线圈中的感应电动势为E=BSω,式中S=L1L2。
电磁感应定律及应用电磁感应定律是现代物理学中非常重要的一部分,它由法拉第提出,并为电动机、发电机以及许多其他电磁设备的原理提供了基础。
本文将对电磁感应定律及其应用进行探讨。
电磁感应定律的基本原理是当导体中的磁通量发生变化时,将会在导体中产生感应电动势。
根据法拉第电磁感应定律的表达式,感应电动势的大小与磁通量的变化率成正比。
这个定律不仅适用于导体中的电磁感应现象,还可以推广到更广泛的范围,包括变压器、电磁波等。
电磁感应定律的应用非常广泛。
其中最重要的应用之一是发电机。
发电机利用电磁感应定律的原理,通过转动导体线圈在磁场中产生的感应电动势来转化机械能为电能。
这种转换过程是通过发电机中的旋转部件不断改变磁通量来实现的。
发电机广泛应用于电力系统中,为我们提供所需的电能。
除了发电机,电磁感应还用于许多其他领域。
例如,电磁感应定律也是电动机的基础原理。
电动机利用电磁感应的过程将电能转化为机械能,从而驱动各种设备。
电动机在家用电器、工厂机械以及交通工具等方面得到广泛应用。
另一个应用领域是变压器。
变压器是电力系统中不可或缺的元件之一,它可以将输入的电压转换为所需的输出电压。
变压器的基本原理是通过电磁感应,利用在初级线圈和次级线圈之间传导的磁场来改变电压。
通过合理设计变压器的线圈和磁路结构,可以实现高效率的能量转换。
此外,电磁感应还广泛应用于传感器和测量设备中。
例如,磁感应式传感器可以通过测量磁场的变化来检测目标物体的位置或运动状态。
这种传感器常用于工业自动化、导航系统、汽车等领域。
光电效应和涡流效应也是基于电磁感应定律的原理,广泛应用于光电器件和无损检测领域。
除了这些应用外,电磁感应还在电磁波传播中起着重要作用。
无线通信、雷达系统以及电子设备中的电磁波都是通过电磁感应定律的应用实现的。
这些技术的发展为我们的日常生活提供了便利,使得信息传输更加迅速和高效。
总结起来,电磁感应定律是现代物理学中不可或缺的一个部分,它的应用涵盖了各个领域。
四.法拉第电磁感应定律教学重点:法拉第电磁感应定律。
教学难点:对磁通量的变化及磁通量的变化率的理解一、基本知识1、感应电动势电磁感应现象:叫电磁感应现象产生感应电流的条件:。
感应电动势:叫感应电动势产生条件:与什么因素有关:穿过线圈的磁通量的有关注意:磁通量的大小φ;磁通量的变化∆φ;磁通量的变化快慢(∆φ/∆t)的区分2、法拉第电磁感应定律内容:。
公式:单匝线圈:多匝线圈:E=3、导线切割磁感线时产生的感应电动势计算公式:θ是。
推导方法:条件:导线的运动方向与导线本身垂直适用范围:单位:1V=1T⨯1m⨯1m/s=1Wb/s 4、反电动势我们就把感应电动势称为反电动势;其作用是。
教材P16 二、例题分析例1、如图,导体平行磁感线运动,试求产生的感应电动势的大小(速度与磁场的夹角θ,导线长度为L)例2、如图17-13所示,有一夹角为θ的金属角架,角架所围区域内存在匀强磁场中,磁场的磁感强度为B,方向与角架所在平面垂直,一段直导线ab,从角顶c贴着角架以速度v向右匀速运动,求:(1)t时刻角架的瞬时感应电动势;(2)t时间内角架的平均感应电动势?例3、如图17-14所示,将一条形磁铁插入某一闭合线圈,第一次用0.05s,第二次用0.1s,设插入方式相同,试求:(1)两次线圈中平均感应电动势之比?(2)两次线圈之中电流之比?(3)两次通过线圈的电量之比?例4、如图17-16所示,有一匀强磁场B=1.0×10-3T,在垂直磁场的平面内,有一金属棒AO,绕平行于磁场的O轴顺时针转动,已知棒长L=0.20 m,角速度ω=20rad/s,求:(1)O、A哪一点电势高?(2)棒产生的感应电动势有多大?跟踪反馈1.如图17-17所示中PQRS为一正方形线圈,它以恒定的速度向右进入以MN为边界的匀强磁场,磁场方向垂直于线圈平面,MN与线圈边成45°角,E、F分别为PS、PQ的中点,关于线圈中感应电流的大小,下面判断正确的是[ ]A.当E点经过MN时,线圈中感应电流最大B.当P点经过MN时,线圈中感应电流最大C.当F点经过MN时,线圈中感应电流最大D.当Q点经过MN时,线圈中感应电流最大2.有一总电阻为5Ω的闭合导线,其中1m长部分直导线在磁感应强度为2T的水平匀强磁场中,以5m/s的速度沿与磁感线成30°角的方向运动,如图17-18所示,该直导线产生的感应电动势为________V,磁场对直导线部分的作用力大小为________N,方向为________.3.有一面积为S=100cm2的金属环,电阻为R=0.1Ω,环中磁场变化规律如图17-19所示,磁场方向垂直环面向里,则在t1-t2时间内通过金属环的电荷量为________C.4.如图17-20所示,边长为a的正方形闭合线框ABCD在匀强磁场中绕AB边匀速转动,磁感应强度为B,初始时刻线框所在平面与磁感线垂直,经过t时刻后转过120°角,求:(1)线框内感应电动势在t时间内的平均值(2)转过120°角时感应电动势的瞬时值(3)设线框电阻为R,则这一过程中通过线框截面的电量。

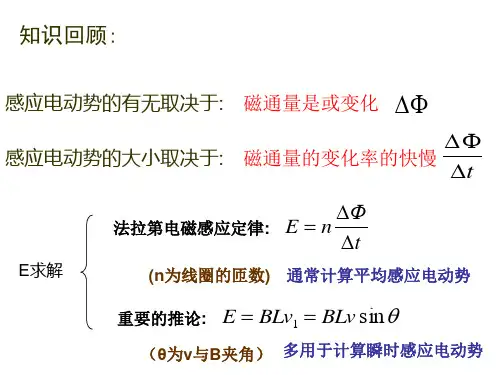

4.4法拉第电磁感应定律(一)【学习目标】1.知道什么叫感应电动势。
2.知道磁通量的变化率是表示磁通量变化快慢的物理量,并能区别Φ、ΔΦ、tnE ∆∆Φ=。
3.理解法拉第电磁感应定律内容、数学表达式。
4.知道E =BLv sin θ如何推得。
【知识回顾】1.在电磁感应现象中,产生感应电流的条件是什么?2.在电磁感应现象中,磁通量发生变化的方式有哪些情况?3.恒定电流中学过,电路中存在持续电流的条件是什么?【新知学习】一、感应电动势1.感应电动势 在电磁感应现象中产生的电动势,叫感应电动势.产生感应电动势的那部分导体相当于电源,导体本身的电阻相当于电源内阻.当电路断开时,无(“有”或“无”)感应电流,但有(“有”或“无”)感应电动势.2、产生感应电动势的条件是 。
二、电磁感应定律1、内容: .2、表达式:3、注意事项:(1)要严格区分磁通量、磁通量的变化量、磁通量的变化率。
(2)磁通量的变化率与匝数的多少无关。
(3)由ε=Δφ/Δt 算出的通常是时间Δt 内的 ,一般不等于初态与末态电动势的平均值。
(4)E =n ΔΦΔt 计算的是Δt 时间内平均感应电动势,当Δt →0时,E =n ΔΦΔt的值才等于瞬时感应电动势.(5)磁通量的变化常由B 的变化或S 的变化引起.①当ΔΦ仅由B 的变化引起时,E =nS ΔB Δt . ②当ΔΦ仅由S 的变化引起时,E =nB ΔS Δt . (6)、感应电动势的方向由 来判断(7)、感应电量:在Δt 时间内通过电路中某一横截面的电量q=例1 下列几种说法中正确的是( )A.线圈中磁通量变化越大,线圈中产生的感应电动势一定越大B.线圈中磁通量越大,线圈中产生的感应电动势一定越大C.线圈放在磁场越强的位置,线圈中产生的感应电动势一定越大D.线圈中磁通量变化越快,线圈中产生的感应电动势一定越大例2 如图1甲所示的螺线管,匝数n =1500匝,横截面积S =20cm 2,方向向右穿过螺线管的匀强磁场的磁感应强度按图乙所示规律变化,(1)2s 内穿过线圈的磁通量的变化量是多少?(2)磁通量的变化率多大?(3)线圈中感应电动势的大小为多少?应用E =n ΔΦΔt时应注意的三个问题: 1 此公式适用于求平均电动势.2 计算电动势大小时,ΔΦ取绝对值不涉及正、负.3 ΔΦΔt =ΔB Δt ·S ,ΔΦΔt 为Φ-t 图象的斜率,ΔB Δt为B -t 图象的斜率. 二、导体切割磁感线时的感应电动势1.垂直切割:导体棒垂直于磁场运动,B 、l 、v 两两垂直时,如上图甲所示,E =Blv .2.不垂直切割:导体的运动方向与导体本身垂直,但与磁感线方向夹角为θ时,如图乙所示,则E =Blv 1=Blv sin θ.3.公式E =Blv sin θ的理解:(1)此公式一般应用于 导体各部分的磁感应强度相同的情况;(2)该公式可看成法拉第电磁感应定律的一个推论,通常用来求导体做切割磁感线运动时的感应电动势.(3)式中l 应理解为导体切割磁感线时的有效长度,即导体在与v 垂直方向上的投影长度.如图3甲中,感应电动势E =Blv =2Brv ≠B πrv (半圆弧形导线做切割磁感线运动).在图乙中,感应电动势E =Blv sin θ≠Blv .(4)公式中的v 应理解为导体和磁场间的相对速度,当导体不动而磁场运动时,同样有感应电动势产生.(5)若导体棒绕某一固定轴旋转切割磁感应线,虽然棒上各点的线速度并不相同,但可用棒各点的平均速度(即棒的中点速度)代替切割速度。
电磁感应定律的应用电磁感应定律是物理学中的基本定律之一,它解释了磁场对电流的产生和电流对磁场的感应。
基于电磁感应定律,我们可以应用于多个领域,包括发电、传感器、电磁炉等等。
本文将重点探讨电磁感应定律在这些领域中的应用。
首先,让我们来谈谈电磁感应定律在发电中的应用。
根据迈克尔·法拉第提出的电磁感应定律,当导线在磁场中运动时,会在导线两端产生电动势。
利用这个原理,我们可以建造发电机来将机械能转化为电能。
发电机内有一个旋转的磁体和一系列的线圈(或导线),当磁体旋转时,磁场改变,导致线圈中的电荷被感应移动,从而产生电流。
这样,电磁感应定律为我们创造了电能的有效途径,为世界的电力供应做出了重要贡献。
电磁感应定律也在传感器技术中有广泛应用。
传感器是一种能够感知环境变化并将其转化为可测量电信号的装置。
其中,磁性传感器依赖于电磁感应定律来检测磁场的强度和方向。
例如,地磁传感器用于导航和定位系统,通过感应地球的磁场来确定位置。
其原理是在导线或线圈周围添加一个磁场感应器,当导线或线圈感应到外界磁场时,会产生电动势,通过测量电动势的大小和方向来判断磁场的参数。
磁性传感器的应用范围广泛,包括汽车行业、医疗设备和工业自动化等领域。
此外,我们还可以看到电磁感应定律在家庭电器中的应用。
电磁炉就是一个典型的例子。
电磁炉利用电磁感应定律的原理进行加热。
在电磁炉的底部有一个线圈,当通过线圈的电流改变时,会产生磁场。
然后加热锅底的铁制底座会反过来发出热量,从而加热食物。
这种加热方式比传统的燃气或电阻加热更加高效和环保。
电磁炉的应用已成为现代厨房不可或缺的设备之一。
此外,电磁感应定律还在电磁感应炉(Induction Furnace)、电磁测量仪器和传动装置等领域有广泛应用。
电磁感应炉利用电磁感应的原理,将电能转化为热能,用于冶炼和熔炼金属。
电磁测量仪器则利用电磁感应定律来测量电流、电压、磁场等物理量,其精度和稳定性很高。
电磁感应技术还广泛应用于电动汽车的传动装置中,通过改变磁场和电流的关系,实现能量的高效传输和控制。
