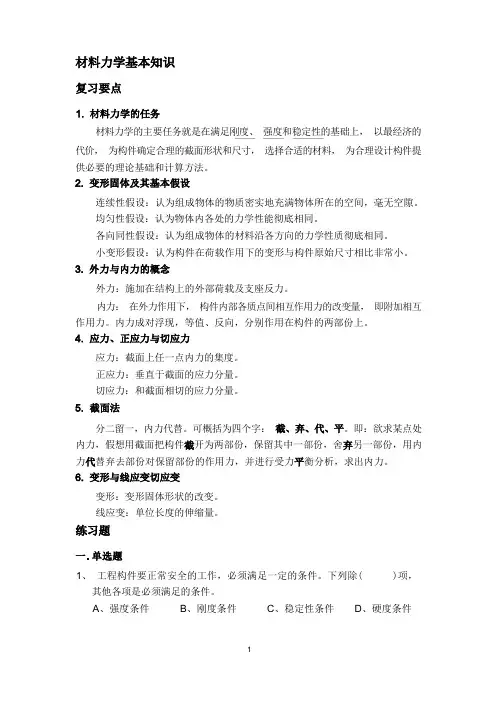

工程力学试题库-材料力学

工程力学试题库-材料力学

材料力学的主要任务就是在满足刚度、强度和稳定性的基础上，以最经济的代价，为构件确定合理的截面形状和尺寸，选择合适的材料，为合理设计构件提供必要的理论基础和计算方法。

连续性假设：认为组成物体的物质密实地充满物体所在的空间，毫无空隙。

均匀性假设：认为物体内各处的力学性能彻底相同。

各向同性假设：认为组成物体的材料沿各方向的力学性质彻底相同。

小变形假设：认为构件在荷载作用下的变形与构件原始尺寸相比非常小。

外力：施加在结构上的外部荷载及支座反力。

内力：在外力作用下，构件内部各质点间相互作用力的改变量，即附加相互作用力。

内力成对浮现，等值、反向，分别作用在构件的两部份上。

应力：截面上任一点内力的集度。

正应力：垂直于截面的应力分量。

切应力：和截面相切的应力分量。

分二留一，内力代替。

可概括为四个字：变形：变形固体形状的改变。

线应变：单位长度的伸缩量。

1、工程构件要正常安全的工作，必须满足一定的条件。

下列除( )项，其他各项是必须满足的条件。

A、强度条件B、刚度条件C、稳定性条件D、硬度条件2、物体受力作用而发生变形，当外力去掉后又能恢复原来形状和尺寸的性质称为( )A．弹性B．塑性C．刚性D．稳定性3、结构的超静定次数等于( )。

A．未知力的数目B．未知力数目与独立平衡方程数目的差数C．支座反力的数目D．支座反力数目与独立平衡方程数目的差数4、各向同性假设认为，材料内部各点的( )是相同的。

A.力学性质B.外力C.变形D.位移5、根据小变形条件，可以认为(A.构件不变形C.构件仅发生弹性变形6、构件的强度、刚度和稳定性(A.只与材料的力学性质有关C.与二者都有关)B.结构不变形D.构件变形远小于其原始尺寸)B.只与构件的形状尺寸有关D.与二者都无关7、在下列各工程材料中， ( )不可应用各向同性假设。

A.铸铁B.玻璃C.松木D.铸铜1. 变形固体的变形可分为____________和_______________。

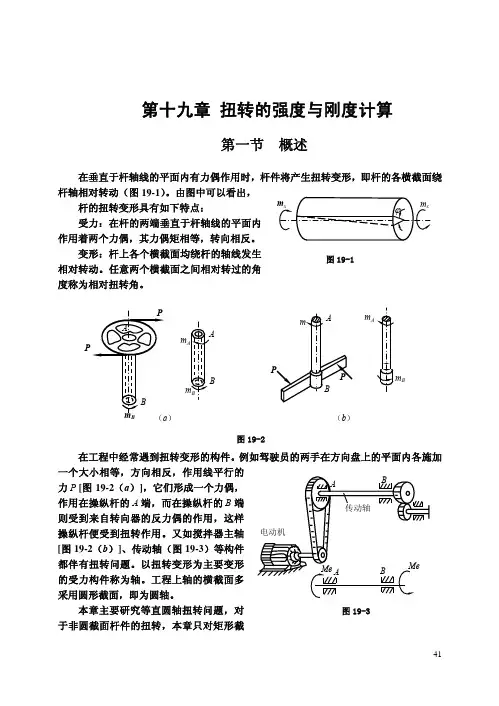

(仅供参考)第十九章-扭转的强度与刚度计算

(仅供参考)第十九章-扭转的强度与刚度计算

一、外力偶矩的计算
前面已经指出 ，使轴产生扭转变形的是外力偶矩。但是作用于轴上的外力偶矩往
往不是直接给出的，而是给定轴所传递的功率和轴的转速。以图 19-3 所示的传动轴为例，
由电动机的转速和功率可以求出传动轴 AB 的转速及通过皮带轮输入的功率。功率由皮
带轮传到轴 AB 上，再经右端的齿轮输出。设通过皮带轮给 AB 轴输入的功率为 N（kW），
因为 1kW=1000N·m/s 因此每秒钟输入功应为 ： W = N ×1000(N ⋅ m)
（a）
电动机是通过皮带轮以力偶矩 Me 作用于 AB 轴上的，若 AB 轴的转速为每分钟 n 转，
则力偶矩 Me 在每秒内完成的功应为 ：
W = 2π × n × Me(N ⋅ m)
(b)
60
因为 Me 所完成的功也就是皮带轮给 AB 轴输入的功，故（a）、（b）两式应相等，这
据微元的平衡要求，不仅左右一对面上有大小相等，方向相反的剪应力 τ ，在上下一对
面也必须有剪应力τ ′ ，而且由力矩平衡条件 ∑ mz = 0 有：
(τtdy)dx = (τ ′tdx)dy
由此得到：
τ =τ′
（19-2）
这表明，在相互垂直的两个微面上，剪应力总是成对出现的，它们数值相等，而方
向均垂直于两微面的交线，或指向或背离这一交线。这就是剪应力互等定理。
利用第三节中的（b）式和（c）式，上式可以写成：
φ
φ
图 19-9
u = 1 τγ 2
再由剪切胡克定律（式 19-3）得：
u = 1 τγ = τ 2 2 2G
46
第四节 圆轴扭转时的应力与变形
一、横截面上剪应力计算公式
圆轴扭转时，在已知横截面上的扭矩后，还应进一步研究横截面上的应力分布规律，

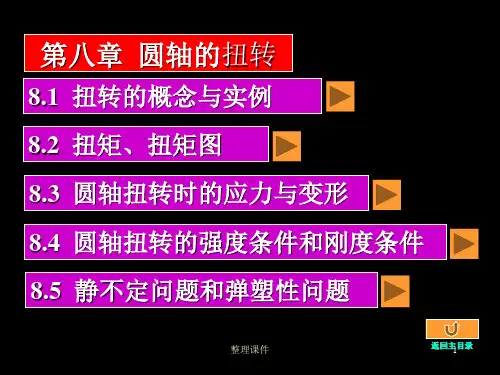

工程力学第八章圆轴的扭转详解

工程力学第八章圆轴的扭转详解

轴AB间的相对扭转角为：AB=TL/GIP
单位长度的扭转角为：q =AB/L=T/GIP
扭转刚度条件则为： qmax[q ] ---许用扭转角 机械设计手册建议：[q ]=0.25~0.5/m; 精度高的轴；
[q ]=0.5~1.0/m; 一般传动轴。
整理课件
32
3.扭转圆轴的设计
强度条件： t max T /WT [t ]
Mo
Mo
假想切面
取左边部分
Mo
外力偶
T 内力偶
由平衡方程： T M o 整理课件
平衡
4
返回主目录
Mo
Mo
T
取左边部分
Mo 假想切面
外力偶
扭矩
由平衡方程：
平衡
Mo
TMo T
取右边部分 T
T 和T 是同一截面上的内力， 应当有相同的大小和正负。
整理课件
扭矩
外力偶
平衡
5
扭矩的符号规定：
Mo
T
正
Mo
T
1）已知二轴长度及所受外力矩完全相同。若二轴截 面尺寸不同，其扭矩图相同否? 相同 若二轴材料不同、截面尺寸相同， 各段应力是否相同？相同 变形是否相同？ 不同
2）下列圆轴扭转的切应力分布图是否正确?
T
o
o
o
o
T
T
T
整理课件
24
8.3.3 扭转圆轴任一点的应力状态
研究两横截面相距dx的任一A处单位厚度微元，左 右两边为横截面，上下两边为过轴线的径向面。
3) 计算扭转角AC
AC
TAB l AB GIPAB
+ T BC lBC GIPBC
整理课件

工程力学下题库

工程力学下题库

工程力学题库一、填空题（每空1分，共57分）（难度A）第八章轴向拉伸和压缩1. "强度"是构件在外力作用下____________ 的能力。

2. 通常，各种工程材料的许用切应力[T不大于其____________ 切应力。

3. 在材料力学中，对可变形固体的性质所作的基本假设是假设、___________________ 设和 ______________ 假设。

4. 衡量材料强度的两个重要指标是_______________ 和_____________________ 。

5. 由于铸铁等脆性材料的很低，因此，不宜作为承拉零件的材料。

6. 在圆轴的台肩或切槽等部位，常增设_____________________ 结构，以减小应力集中。

7. 消除或改善是提高构件疲劳强度的主要措施。

第九章剪切与扭转1. 应用扭转强度条件，可以解决_______________________ 、 _____________________ 和_____________ _____ —等三类强度计算问题。

2. 在计算梁的内力时，当梁的长度大于横截面尺寸____________ 倍以上时，可将剪力略去不计。

3. 若两构件在弹性范围内切应变相同，则切变模量G值较大者的切应力较______________ 。

4. 衡量梁弯曲变形的基本参数是___________________ 和________________________ 。

5. 圆轴扭转变形时的大小是___________________________________ 用来度量的。

6. 受剪切构件的剪切面总是___________ 于外力作用线。

7. 提高圆轴扭转强度的主要措施：______________________ 和__________________ 。

8. 如图所示拉杆头为正方形，杆体是直径为d圆柱形。

1. 作用在梁上的载荷通常可以简化为以下三种类型：___________ 、2. 按照支座对梁的约束情况，通常将支座简化为三种形式：______3. 根据梁的支承情况，一般可把梁简化为以下三种基本形式：____4. ___________________________ 对梁的变形有两种假设：、______________________________________ 。

材料力学课件——扭转的强度与刚度计算

材料力学课件——扭转的强度与刚度计算

MMnMnⅢⅢMnMⅢMnDMⅢD DMD
351N· m
468N·
(+)m (-)
702N· m
解 （1）计算外力偶矩：
MA
9550 NA n
9550 36.75 300
1170N m
MB
MC
9550 NB n
9550 11 300
351N m
MD
9550 ND n
9550 14.7 300
P B mB
B
mB （a）
P
mB
B
（b）
本章主要内容
▪ 第一节 概述 ▪ 第二节 扭转时的内力 ▪ 第三节 纯剪切、剪应力互等定理、剪切胡
克定律 ▪ 第四节 圆轴扭转时的应力与变形 ▪ 第五节 圆轴扭转时的强度和刚度计算 ▪ 第六节 密圈螺旋弹簧应力及变形的计算 ▪ 第七节 非圆截面等直杆的纯扭转
扭矩
N(kW ) Me 9550 n(r / min ) （Nm)
•当N为马力 扭矩
N(Ps)
Me 7024 n(r / min )（N m)
二、扭矩 扭矩图
扭矩mn符号规定如下：按右手螺旋法则把mn 表示为矢量，当矢量方向与截面的外法线方向一
致时， mn为正；反之为负。
内力—扭矩
mn
j mn
t dy
nm
x 定理。（rocal
theorem of shear stresses ）
dx
z
▪ 剪应力互等定理（Reciprocal theorem of shear stresses ）
▪ 单元体上两个互垂面上剪应力的大小相等、方
向相反（共同指向交线或背离交线）
▪ 类似可证明 —— 每两个邻近边剪应力值相 等

材料力学-第4章圆轴扭转时的强度与刚度计算

材料力学-第4章圆轴扭转时的强度与刚度计算
B
I
C
A
II
D
III
I
II
III
M
x
0
确定各段圆轴内的扭 矩。
第4章 圆轴扭转时的强度与刚度计算
外加扭力矩、扭矩与扭矩图
3 ． 建立 Mx － x 坐 标系，画出扭矩图 建 立 Mx － x 坐 标 系，其中x轴平行于 圆轴的轴线，Mx轴垂 直于圆轴的轴线。将 所求得的各段的扭矩 值，标在 Mx － x 坐标 系中，得到相应的点 ，过这些点作x轴的 平行线，即得到所需 要的扭矩图。
P M e 9549 [N m] n
其中P为功率，单位为千瓦（kW）；n为轴的转速，单位为转/ 分（r/min）。 如果功率P的单位用马力（1马力=735.5 N•m/s），则
P[马力] M e 7024 [N m] n[r / min]
第4章 圆轴扭转时的强度与刚度计算
外加扭力矩、扭矩与扭矩图
第4章 圆轴扭转时的强度与刚度计算
工程中承受扭转的圆轴 外加扭力矩、扭矩与扭矩图 剪应力互等定理 剪切胡克定律
圆轴扭转时横截面上的剪应力分析 与强度设计 圆杆扭转时的变形及刚度条件 结论与讨论
第4章 圆轴扭转时的强度与刚度计算
工程中承受扭转的圆轴
第4章 圆轴扭转时的强度与刚度计算
绘出扭矩图：
第4章 圆轴扭转时的强度与刚度计算
B C
I
外加扭力矩、扭矩与扭矩图 A III D II
I 扭矩Mn-图
II
III
159.2
（+）
（-）
63.7 159.2
M n,max 159.2( N m)
（在CA段和AD段）

工程力学材料力学-知识点-及典型例题

工程力学材料力学-知识点-及典型例题

作出图中AB杆的受力图。

A处固定铰支座B处可动铰支座作出图中AB、AC杆及整体的受力图。

B、C光滑面约束A处铰链约束DE柔性约束作图示物系中各物体及整体的受力图。

AB杆：二力杆E处固定端C处铰链约束（1）运动效应：力使物体的机械运动状态发生变化的效应。

（2）变形效应：力使物体的形状发生和尺寸改变的效应。

3、力的三要素：力的大小、方向、作用点。

4、力的表示方法：（1）力是矢量，在图示力时，常用一带箭头的线段来表示力；（注意表明力的方向和力的作用点！）（2）在书写力时，力矢量用加黑的字母或大写字母上打一横线表示，如F、G、F1等等。

5、约束的概念：对物体的运动起限制作用的装置。

6、约束力（约束反力）：约束作用于被约束物体上的力。

约束力的方向总是与约束所能限制的运动方向相反。

约束力的作用点，在约束与被约束物体的接处7、主动力：使物体产生运动或运动趋势的力。

作用于被约束物体上的除约束力以外的其它力。

8、柔性约束：如绳索、链条、胶带等。

(1)约束的特点：只能限制物体原柔索伸长方向的运动。

(2)约束反力的特点：约束反力沿柔索的中心线作用，离开被约束物体。

（）9、光滑接触面：物体放置在光滑的地面或搁置在光滑的槽体内。

（1）约束的特点：两物体的接触表面上的摩擦力忽略不计，视为光滑接触面约束。

被约束的物体可以沿接触面滑动，但不能沿接触面的公法线方向压入接触面。

（2）约束反力的特点：光滑接触面的约束反力沿接触面的公法线，通过接触点，指向被约束物体。

（）10、铰链约束：两个带有圆孔的物体，用光滑的圆柱型销钉相连接。

约束反力的特点:是方向未定的一个力；一般用一对正交的力来表示，指向假定。

（）11、固定铰支座（1）约束的构造特点：把中间铰约束中的某一个构件换成支座，并与基础固定在一起，则构成了固定铰支座约束。

（2）约束反力的特点：固定铰支座的约束反力同中间铰的一样，也是方向未定的一个力；用一对正交的力来表示，指向假定。

()12、可动铰支座（1）约束的构造特点把固定铰支座的底部安放若干滚子，并与支撑连接则构成活动铰链支座约束，又称锟轴支座。

第9章扭转强度与刚度

第9章扭转强度与刚度

→
d G dx
（实心截面）
（空心截面）
d G dx
三）静力关系：
d ? dx

A

O
dA
2 d dA T A dA A G dx d G A 2 dA dx
A dA dA dA
令
I p A dA
切应力互等定理
'
a dy

O ' dx
d

c x
z
b
在相互垂直的两个面上，切 应力总是成对出现，并且大小相 等，方向同时指向或同时背离两 个面的交线。

单元体在其两对互相 垂直的平面上只有切应力 而无正应力的状态称为纯 剪切应力状态。
a
'
d


b
'
c
圆轴扭转时横截面上的应力
一、圆轴扭转时横截面上的应力（超静定问题） 几何关系：由实验找出变形规律→应变的变化规律 物理关系：由应变的变化规律→应力的分布规律 静力关系：由横截面上的扭矩与应力的关系→应力的计算公式。 一）、几何关系： 1、实验： 2、变形规律： 圆周线—形状、大 小、间距不变，各圆周 线只是绕轴线转动了一 个不同的角度。
2
d T GI p dx
d T dx GI p
扭转变形计算式 d 代入物理关系式 G dx 得： T
Ip
圆轴扭转时横截面上任一点的切应力计算式。
圆轴扭转时横截面上任一点的切应力计算式:
T Ip
二、圆轴中τmax的确定 横截面上 — max
由截面法 T m 199 N m （2）计算极惯性矩 , AC段和CB段 横截面的极惯性矩分别为 D 4 4

工程力学(静力学与材料力学)第二篇第九章扭转

工程力学(静力学与材料力学)第二篇第九章扭转

P = Mω
2πn P ×10 = M × 60
3
M N⋅m = 9549
P kW nr / min
例: P＝5 kW, n=1450 r/min, 则 ＝
5 kW M＝9549× (N⋅m) = 32.9 N⋅m 1450r/min
单辉祖:材料力学教程 8
扭矩与扭矩图
扭矩
扭矩定义－矢量方向垂直于横截面的内力偶矩， 扭矩定义－矢量方向垂直于横截面的内力偶矩， 并用 T 表示 符号规定－按右手螺旋法则将扭矩用矢量表示， 符号规定－按右手螺旋法则将扭矩用矢量表示， 矢量方向与横截面外法线方向一致 的扭矩为正， 的扭矩为正，反之为负
极惯性矩与抗扭截面系数
空心圆截面
dA=2πρdρ
Ip = ρ dA =
2
∫A
∫
D/ 2
d/2
ρ2 ⋅ 2πρ dρ
πD4 α= d Ip = 1−α4 D 32 Ip πD3 W= = 1−α4 p D 16 2
(
)
(
)
实心圆截面
πd4 Ip = 32
单辉祖:材料力学教程
πd 3 W= p 16
24
γ ≈tanγ =1.0×10−3rad
τ = Gγ
τ = (80×109 Pa)(1.0×10−3 rad) = 80 MPa
注意： 虽很小， 很大， 注意：γ 虽很小，但 G 很大，切应力 τ 不小
单辉祖:材料力学教程 18
例 3-2 一薄壁圆管，平均半径为 0，壁厚为δ，长度为 ， 一薄壁圆管，平均半径为R 长度为l， 横截面上的扭矩为T，切变模量为G， 横截面上的扭矩为 ，切变模量为 ，试求扭转角ϕ。
解：1. 扭矩分析

圆轴的扭转工程力学

圆轴的扭转工程力学
杆件扭转时，其横截面上的内力，是一个在截面平面内的力
偶，其力偶矩T称为截面1-1上的扭矩。
扭矩的单位与外力偶矩的单位相同，常用的单位为牛米(N·m) 及千牛米(kN·m)。
下一页 返回
3.2 扭矩和扭矩图
扭矩的正负号用右手螺旋法则判定：将扭矩看做矢量，右手 的四指弯曲方向表示扭矩的转向，大拇指表示扭矩矢量的指 向。若扭矩矢量的方向离开截面，则扭矩为正(图7-3a、b)； 反之，若扭矩矢量的方向指的截面，则扭矩为负(图7-3c、d)。 这样，同一截面左右两侧的扭转，不但数值相等，而且符号 相同。
第三章 圆轴扭转
3.1 扭转的概念和外力偶矩的计算 3.2 扭矩和扭矩图 3.3 圆轴扭转时的应力与强度条件 3.4 圆轴扭转时的变形及刚度条件 小 结
返回
3.1 扭转的概念和外力偶矩的计算
3.1.1 扭转的概念
机械中的轴类零件往往承受扭转作用。 杆件产生扭转变形的受力特点是：在垂直于杆件轴线的平面
3.3.2 圆截面极惯性矩IP及扭转截面系 数WP的计算
1. 实心圆截面
对实心圆截面，可取半径为ρ，宽度为dρ的圆环形微面积
(图3-6)，dA=2πρdρ ， 则实心圆截面的极惯性矩IP为
IP
A
2dA
D 0
/
2
2
3d
=
D 4
32
≈0.1D4
实心圆截面的抗扭截面系数WP为
WP
IP D/2
D 3
3.1.2 外力偶矩的计算
为了求出圆轴扭转时截面上的内力，必须先计算出轴上的外力偶
矩。在工程计算中，作用在轴上的外力偶矩的大小往往是不直接
给出的，通常是给出轴所传递的功率和轴的转速。第4章已述功率、

名师讲义【赵堔】工程力学第9章扭转强度与刚度

名师讲义【赵堔】工程力学第9章扭转强度与刚度

d MTn x dx
GI p
AB 截面相对扭转角为：
l
d
l
MTn x dx
GI p
# 图示为变截面圆杆，A、B 两端直径分别为 d1、d2 。
从中取 dx 段，该段相邻两截 面的扭转角为：
d T dx
GI P (x)
AB 截面相对扭转角为：
d
T dx
L
L GI P ( x)
三、 扭转杆的刚度计算
圆管强度。
解：1. 计算扭矩作扭矩图
2. 强度校核
危险截面：截面 A 与 B
A
TA
2πR02d1
ml
2πR02d1
44.6
MPa [
]
ml
B
TB
2π 2
27.9
MPa [
]
圆管强度足够
例 图示阶梯状圆轴，AB段直径 d1=120mm，BC段直径
d2=100mm 。扭转力偶矩 MA=22 kN•m， MB=36 kN•m，
d

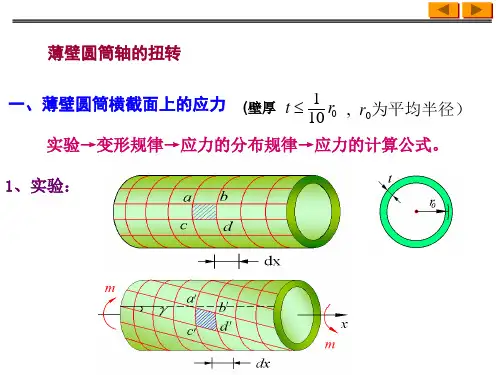

5、切应力的计算公式：
