第5讲-电介质的老化

高压输电线路绝缘介质的老化与寿命评估一、引言高压输电线路是将电能从发电厂传输到用户，绝缘介质是保证线路正常运行的关键组成部分。

然而，绝缘介质随着使用年限的增长会出现老化现象，导致线路的安全性与可靠性下降。

因此，对高压输电线路绝缘介质的老化与寿命进行评估是十分重要的。

二、绝缘介质老化的原因绝缘介质老化的原因有多种，主要包括以下几个方面：1. 热老化：绝缘材料在长期高温环境下容易产生热老化现象。

高温会导致材料分子间的键断裂，使其性能下降。

2. 紫外老化：绝缘材料长期暴露在紫外线照射下，会导致材料的结构性能发生变化，降低其绝缘性能。

3. 湿热老化：高湿度环境下，绝缘材料容易发生水解反应，导致材料的绝缘性能降低。

4. 电压应力老化：绝缘材料长期承受高电场电压的作用，会导致材料中的不纯物质析出，破坏绝缘材料的结构。

三、寿命评估方法对于高压输电线路绝缘介质的寿命评估，常用的方法包括实验分析和模型仿真。

1. 实验分析：通过在实验室中对绝缘材料进行老化实验，观察材料在不同条件下的老化情况，从而评估绝缘材料的寿命。

2. 模型仿真：利用数学模型和计算机仿真技术，对绝缘材料在特定条件下的老化过程进行模拟和预测，以评估绝缘材料的寿命。

以上两种方法结合可以更加准确地评估绝缘介质的老化与寿命。

实验分析可以提供真实的老化数据，而模型仿真可以预测材料在不同条件下的老化情况，为线路运行提供参考依据。

四、绝缘介质寿命评估的挑战与发展方向绝缘介质寿命评估面临着一些挑战。

首先，不同材料的老化机理和特性不同，对于不同材料的寿命评估方法需要进行深入研究。

其次，实际运行环境的复杂性使得绝缘介质的老化评估更加困难，需要考虑多种因素的影响。

最后，绝缘介质的老化是一个复杂的过程，涉及到多种物理、化学以及电学的相互作用，这需要跨学科的研究和合作。

未来，绝缘介质寿命评估的发展方向有几个方面。

首先，可以进一步改进实验方法，提高实验的准确性和可重复性。

其次，结合模型仿真和实验分析的方法，建立更加准确的寿命评估模型。

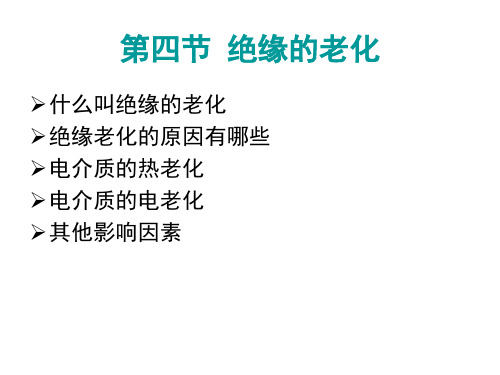

2.1电介质老化及其类型2.1.1概述1.电介质老化的定义电气设备在制造,运输,安装和运行过程中难免会产生绝缘缺陷,同时在长期的运行过程中,由于电场,温度,机械力,湿度,周围环境等因素的长期作用,使电气设备产生绝缘性能不可逆性劣化,结构逐渐损坏的现象,称为电介质老化;2.电介质老化的原因通常老化的原因大致有电介质中的绝缘缺陷和性能劣化;电介质的结缘缺陷包括集中缺陷和分布性缺陷;集中缺陷指缺陷集中在绝缘的某一个或几个部分,如局部受潮、绝缘内部气泡、局部机械损伤或裂纹等,该类缺陷的发展速度快,具有较大的危险性；分布性缺陷指因受潮,过热,动力负荷及长时间过电压作用导致电气设备整体绝缘性能下降,是一种普遍性的缓慢演化的劣化;电介质在运行过程中会产生特性劣化,其中有些经过处理可以得到恢复的称为可逆性,不可恢复原有特性的称为不可逆性,不可逆性是导致绝缘老化的直接原有;3.电介质老化的特征量电介质老化是时间和老化因子如电,热,机械应力,环境因素等的函数,其老化的程度需根据其性能的变化来确定;电介质老化的特征量指表征绝缘材料劣化的程度;它包括表征绝缘剩余寿命的直接特征量如耐电强度,机械强度等和间接特征量如绝缘电阻、介质损耗角正切、漏电电流、局部放电量、油中气体含量、油中微水含量等;随着研究的深入,也提出了一些新的特征量,如第二电流激增点、直流分量、超高频放电频谱、超声振动特性等;2.1.2电介质老化的类型根据老化机理和不同的老化因子,导致电介质老化的主要因素有电、热、化学、机械力、温度等;1.电老化电老化指电气设备绝缘在运行过程中长期受到高电压或高电场强度的作用而引起的老化,主要来源于局部放电,除此之外电晕放电、电弧放电、火花放电、电树枝化等都是引起电老化的不同形式;因放电产生的带电质点直接轰击绝缘材料,使绝缘材料分解,同时在放电点会产生很高的温度;使绝艳材料发生热裂解或碳化;2.热老化3.化学老化4.机械力老化5.温度老化2.1.3固体电介质的老化1.故土电介质的热老化1）热降解2）氧化降解3）交联2.固体绝缘材料的电老化1）交联聚乙烯电缆的电老化2）油浸纸绝缘的电老化3）电机绝缘的电老化2.1.4液体电介质的老化1.氧化老化2.局部过热老化3.局部放电老化。

固体介质电老化的特点固体介质电老化（Solid Dielectric Aging）是指在电场的作用下，固体介质中的分子、离子、电子的运动与相互作用导致的物理、化学性质的改变和器件性能的衰退。

固体介质电老化是电器设备可靠性的重要问题，对于高压电力设备来说尤为突出。

以下是固体介质电老化的特点：1. 时间依赖性（Time Dependence）：固体介质的电老化是一个时间依赖的过程，其衰退程度与时间的长度成正比。

一般来说，电老化是一个缓慢的过程，随着固体介质中能量损耗的积累，导致器件性能逐渐衰退。

2. 累积性（Accumulation）：固体介质的电老化是一个积累性的过程，即固体介质在电场作用下的性质改变是逐渐累积的。

长期暴露在高电场下的固体介质会发生电气性能的不可逆变化，使其失去原有的可靠性能。

3. 温度敏感性（Temperature Sensitivity）：固体介质电老化的速率与温度密切相关。

高温环境下，固体介质中分子和离子的运动速度增加，电老化的速率加快。

因此，在高温环境下，固体介质的电老化程度更加显著。

4. 电场依赖性（Field Dependence）：固体介质电老化的速率与电场的强度和形态密切相关。

电场强度越高，电老化的速率越快。

此外，电场的形态（如直流电场、交流电场、脉冲电场等）也会影响固体介质的电老化过程。

5. 湿度敏感性（Humidity Sensitivity）：固体介质电老化的速率与湿度密切相关。

湿度较高的环境中，水分子的存在会加速固体介质的电老化过程。

固体介质中可能会发生水解反应或其它电解质反应，导致电介质的性能下降。

6. 结构影响性（Structural Effect）：固体介质的结构对电老化过程有重要影响。

不同的材料具有不同的电气性能和化学稳定性，因此其电老化的特点也不同。

此外，固体介质的物理结构、界面结构等因素也会影响电老化的特性。

7. 电荷运动性（Charge Mobility）：固体介质中电子、离子和空穴的运动会导致电荷的聚集和积累，形成电生效应。
