气体固体液体电介质击穿过程的异同在我们生活中，气体、固体、液体和电介质都扮演着重要的角色，但当它们遇到电压时，情况就变得有趣了。
想象一下，就像我们在热锅上煮水，水分子一开始懒洋洋地呆着，突然加热之后，它们开始活跃，整个气氛瞬间就变得热烈起来。
这就像气体在电场下，随着电压的增加，气体分子们逐渐被激发，最终达到一种击穿的状态。
哇，这可是个激动人心的时刻，气体里的离子开始奔跑，像是聚会的年轻人，一下子就打破了原有的沉寂，形成了电流。
这种现象我们称为“气体击穿”，听起来是不是挺酷的？再说说固体，固体的击穿就像是在一个坚固的城堡里，原本安静的守卫突然发现外面来了敌人，固体中的电子并不容易被激发。
它们得先突破重重防线，经过一番苦战，才有可能进入击穿状态。
这时候，城堡里就会出现一条裂缝，电流也就趁机而入。
固体的击穿往往需要更高的电压，这就像打破坚冰，非得动用点“重武器”才能奏效。
而液体的情况又是另一番景象。
液体分子就像在水中游泳的鱼儿，一开始在电场的影响下，它们也会变得活跃。
但液体的击穿更像是一场聚会，朋友们在水里玩得正欢，电场的出现就像是一个闪亮的烟花，把大家的注意力吸引过去。
随着电压的增加，液体分子开始剧烈运动，最终形成了导电路径。
这种情况常常会让人联想到水电的奇妙联系，真是让人感叹大自然的神奇。
再来看看电介质，这可是一位非常特别的角色。
电介质就像是聚会中总是保持冷静的人，虽然它的结构相对复杂，但在电场作用下，它却能产生极大的极化效应。
当电场施加到它身上时，电介质内部的电偶极子开始排列，形成了一个隐秘的保护层。
可是，当电压足够高时，这层保护就会被打破，电流便会蜂拥而入，形成击穿现象。
这就像是终于忍不住加入舞池的朋友，一下子就把气氛推向了高兴。
说到这里，我们不得不提到这些击穿过程的异同。
气体、固体、液体和电介质都可以在电场的影响下发生击穿，但每种物质的“耐压能力”可不一样。
气体需要较低的电压，固体的耐压最高，液体则介于两者之间，而电介质则有自己独特的表现方式。
第5章电介质的击穿气体电介质的击穿液体电介质的击穿固体电介质的击穿¾电介质的击穿介质发生击穿时，通过介质的电流剧烈地增加，通常以介质伏安特性斜率趋向于∞（即dI/dU=∞）——击穿发生的标志。
¾击穿电压¾击穿场强：电介质的击穿场强是电介质的基本电性能之一，它决定了电介质在电场作用下保持绝缘性能的极限能力。
5.1 气体电介质的击穿¾正常气体中的载流子(离子和电子)在外电场作用下迁移，形成电流电流随电压增加而增加电离产生的载流子来不及复合，全部到达电极气体中出现碰撞电离，载流子浓度增大，电流不再保持恒定而迅速上升载流子数剧增，气体中的电流无限增大(dI/dU→∞)——丧失绝缘性能。
气体击穿（气体放电）：气体由绝缘状态变为良导电状态的过程。
击穿场强：均匀电场中击穿电压与气体间隙距离之比.击穿场强反映了气体耐受电场作用的能力，即气体的电气强度。
平均击穿场强：不均匀电场中击穿电压与间隙距离之比称¾气体发生击穿时除电流剧增外，通常还伴随有发光及发热等现象。
5.1.1 均匀电场中气体击穿的理论1.气体击穿的汤逊（Townsend）理论电子崩形成过程(电子倍增过程)（1）电子崩与电流倍增外界电离因子在阴极附近产生了一个初始电子，如果空间电场强度足够大，该电子在向阳极运动时就会引起碰撞电离，产生一个新的电子，初始电子和新电子继续向阳极运动，又会引起新的碰撞电离，产生更多的电子。
α如电离系数为，则从阴极出发的一个电子，行经单位距离后增加为2α个电子。
类似雪崩似地发展，这种急剧增大的空间电子流被称为电子崩。
电子崩模型右图所示，在电子崩发展过程中，崩头最前面集中着电子，其后直到崩尾是正离子。
在强电场中出现电子崩α的过程称为过程。
这样的放电依赖于外界条件的，也称为非自持放电.（2）气体的自持放电实验发现，当气隙不太宽时，放电与电极材料有关，因而导致考虑γ过程的作用，由γ过程和过程一起来决定气隙中的电流。

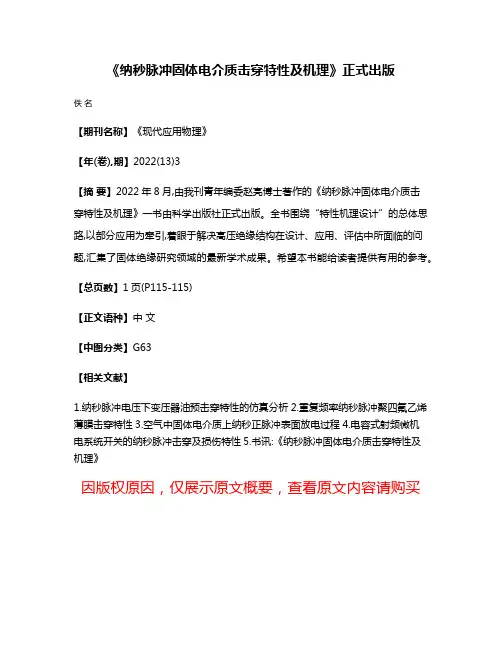

《纳秒脉冲固体电介质击穿特性及机理》正式出版
