集装箱船的分类集装箱船是指专门用于承载集装箱的船舶，其分类主要根据船舶尺寸、使用范围和货物特性等因素进行，下面将对集装箱船的分类进行简要介绍。
一、按照尺寸分类1.1 超大型集装箱船超大型集装箱船指的是拥有超过一万标箱运载能力的集装箱船舶，其主要使用于国际大型集装箱航线。
这种类型的集装箱船舶一般拥有超过1,000英尺的船体长度和165英尺以上的船宽，同时需要具备高强度、低耗能和良好的稳性等特点。
小型集装箱船指的是拥有500至一千标箱运载能力的集装箱船舶，其运输范围主要局限于中短程的港口间运输。
船体尺寸一般为400至600英尺的船长和50至90英尺的船宽。
大洋航行型集装箱船是指适合在大洋范围内长时间航行的集装箱船舶，其主要使用于国际贸易航线。
这种类型的集装箱船舶要求具备足够的载重能力和海上稳定性，同时需要配备完善的导航和通讯设备。
近海型集装箱船是指适合在近海范围内短、中途航行的集装箱船舶，其装载能力相对较小。
这种类型的船舶主要用于区域内的小批量集装箱货物运输，需要具有较强的抗风浪能力和敏捷性。
2.3 散货船改建型集装箱船散货船改建型集装箱船是指将原本用于散货货物运输的船舶改造为可用于运载集装箱货物的船舶。
这种类型的集装箱船舶装载能力较低，同时需要对船舶的结构、安全性等方面进行改造和加强。
三、按照货物性质分类干货集装箱船是指主要运输干燥、无腐蚀性和无挥发性货物的集装箱船舶，如金属产品、塑料制品、纺织品、机械设备等。
这种类型的集装箱船需要具备适当的通风和防潮设施，以保障货物的质量和安全。
液体集装箱船是指主要用于运输液态化学品、石油和液化气等液态货物的集装箱船舶。
这种类型的船舶需要具备特殊的防火和防爆系统，以保障货物的运输安全。
3.3 温控集装箱船以上就是集装箱船的分类，不同类型的集装箱船舶针对不同的运输需要进行设计和改进，以满足客户的需求和市场竞争。
超大型集装箱船舶标准
超大型集装箱船舶是指装载能力超过1.5万标准箱（TEU）的
集装箱船。
这类船舶的标准一般包括以下几个方面：
1. 能力指标：超大型集装箱船舶的主要指标是装载能力，即能够装载的标准箱数量。
通常以TEU作为衡量标准，一般超大
型集装箱船的装载能力达到1.5万TEU以上。
2. 尺寸要求：超大型集装箱船舶的船体尺寸较大，一般长度超过350米，宽度超过45米。
船舱的深度要求在20米以上。
3. 结构强度：由于船舶在海上航行时会受到大风、大浪等极端条件的考验，因此超大型集装箱船舶在结构上需要具备足够的强度和刚性，以确保船舶的安全性和稳定性。
4. 设备要求：超大型集装箱船舶需要配备先进的航行控制系统、船载起重装置、集装箱固定装置等设备，以支持船舶的安全运行和有效的货物装卸作业。
5. 安全标准：超大型集装箱船舶需要符合国际海事组织（IMO）的相关安全标准，包括船舶的防火防爆、紧急逃生设备、货物固定等方面的规定，以确保在应急情况下乘员和货物的安全。
超大型集装箱船舶标准由国际海事组织（IMO）等国际机构制定和监管，并根据船舶的不同用途和要求进行相应的调整和优化。
这些标准的制定旨在确保超大型集装箱船舶的安全性、航行性能和作业效率，以满足全球贸易对于大型货运船舶的需求。
超大型集装箱船舶标准随着全球贸易的快速发展，集装箱运输在全球范围内扮演着越来越重要的角色。
超大型集装箱船舶作为集装箱运输的主力军，其性能、规模和标准备受关注。
本文将从以下几个方面展开讨论：一、超大型集装箱船舶的定义与特点超大型集装箱船舶（ULCV，Ultra-Large Container Vessel）是指容量在10000 TEU（20英尺标准箱）以上的集装箱船。
这类船舶具有以下特点：1.船舶尺寸大：为满足庞大的集装箱装载量，超大型集装箱船舶的船体尺寸普遍较大，如船长、船宽和吃水等方面。
2.运输效率高：超大型集装箱船舶的装箱量较大，能够在一次航行中完成更多的货物运输，降低运输成本。
3.节能环保：随着船舶技术的发展，超大型集装箱船舶采用了一系列节能措施，如船舶设计优化、动力系统升级等，以降低能耗和排放。
二、超大型集装箱船舶的标准与分类根据国际海事组织（IMO）的规定，超大型集装箱船舶需遵循一系列安全和环保标准。
同时，根据船舶尺寸、结构和用途的不同，超大型集装箱船舶可分为以下几类：1.按尺寸分类：常规型、大型化和超大型化。
2.按船型分类：干货船、液货船、冷藏船等。
3.按航线分类：近海、沿海、远洋等。
三、超大型集装箱船舶的运营与发展趋势1.航线布局：随着全球贸易的增长，超大型集装箱船舶主要运营在亚欧、北美、中东等主要贸易航线。
2.船舶订单：近年来，我国船东对新造超大型集装箱船舶的需求不断增加，订单量占据全球市场份额较大。
3.发展趋势：绿色、智能化和无人驾驶将成为超大型集装箱船舶未来发展的重要方向。
四、我国在超大型集装箱船舶领域的现状与挑战1.现状：我国已成为全球最大的超大型集装箱船舶建造国，拥有较高的设计和制造水平。
2.挑战：船舶核心技术、绿色船舶技术、船舶智能化等方面与国际先进水平仍有一定差距。
五、应对挑战，提升我国超大型集装箱船舶产业的策略1.加大科技创新力度，突破关键技术。
2.推广绿色船舶技术，提高船舶能效。

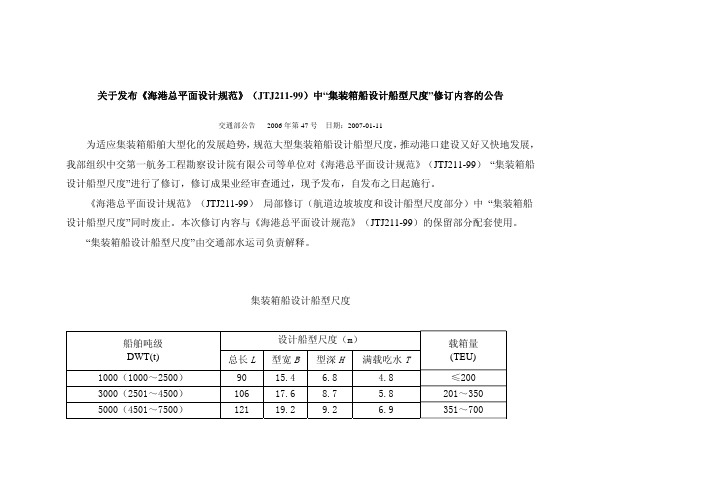

关于发布《海港总平面设计规范》（JTJ211-99）中“集装箱船设计船型尺度”修订内容的公告交通部公告2006年第47号 日期：2007-01-11为适应集装箱船舶大型化的发展趋势，规范大型集装箱船设计船型尺度，推动港口建设又好又快地发展，我部组织中交第一航务工程勘察设计院有限公司等单位对《海港总平面设计规范》（JTJ211-99）“集装箱船设计船型尺度”进行了修订，修订成果业经审查通过，现予发布，自发布之日起施行。
《海港总平面设计规范》（JTJ211-99）局部修订（航道边坡坡度和设计船型尺度部分）中“集装箱船设计船型尺度”同时废止。
本次修订内容与《海港总平面设计规范》（JTJ211-99）的保留部分配套使用。
“集装箱船设计船型尺度”由交通部水运司负责解释。
集装箱船设计船型尺度设计船型尺度（m）船舶吨级DWT(t)总长L型宽B型深H满载吃水T 载箱量(TEU)1000（1000～2500）9015.4 6.8 4.8≤200 3000（2501～4500）10617.68.7 5.8201～350 5000（4501～7500）12119.29.2 6.9351～70010000（7501～12500）14122.611.38.3701～105020000（12501～27500）18327.614.410.51051～190030000（27501～45000）24132.319.012.01901～350050000（45001～65000）29332.321.813.03501～565070000（65001～85000）30040.324.314.05651～6630100000（85001～115000）34645.624.814.56631～9500120000（115001～135000）36745.627.215.09501～11000 150********.430.216.511001～12500注：1、DWT系指船舶载重量（t），TEU系指20英尺国际标准集装箱。
700箱集装箱船主尺度设计一、设计思路集装箱船二十世纪中叶开始发展的一种船型，专门用于载运集装箱。
1、集装箱船的特点（1）集装箱船的货舱的尺寸一般按照集装箱的外形尺寸定，货舱开口较大。
按航区分两种：内河和海船，内河集装箱船大部分无舱口盖；海船大都设有舱口盖，舱口盖上装载集装箱。
（2）大型集装箱船一般选择较小的方形系数，要求速度快，以保证航行周期。
（3）集装箱有空箱和实箱之分，因在船的位置不固定，而引起重心位置的变化，因而需要根据不同的情况进行压载，故需设置较多压载舱。
2、设计思路：（1）参照母型船确定装载集装箱的排数、列数、层数；（2）根据母型船和规范确定双层底高度、货舱的数量以及货舱开口的大小、边走道的宽度。
（3）根据航速要求初估主机功率，初选主机型号，根据主机尺寸和母型船选定机舱长度。
（4）根据母型船和规范，初步确定船首和船尾的长度。
（5）根据以上确定的主尺度和母型船的资料绘制型线图和总布置图，绘图时，可调整主尺度。
（6）根据所绘型线图和总布置图校核船舶性能。
三、主尺度的确定：１、根据母型船和本船的集装箱的装载量，初步确定本船集装箱装载的层数、列数、排数分别为：舱内（4、6、14）,舱口盖上（4、7、14），共728箱位。
2、参考数据集装箱(TEU)的尺寸为6.058(长)×2.438(宽)×2.591(高)，箱子与箱子间的间距参照母型船：长度方向间距为0.074米，宽度方向间距为0.024米，高度方向间距为0.025米。
3、确定型深D（1）参考母型船，双层底高度取1.3米，（2）舱内高4层，箱高2.591×4＋0.025×5＝10.489米，（3）舱口围板高度按照母型船取1.5米，（4）型深D＝1.3＋10.489-1.5＝10.289米，（5）因箱顶至舱口盖间要空有一定间隙，实际型深D取10.5米。
4、确定型宽B（1）确定货舱舱口宽度舱口宽度＝2.438×6+0.024×7=14.796米考虑箱侧与舱口之间的间隙要稍大，实际宽度取15。
《海港总平面设计规范》（JTJ211—99）局部修订（航道边坡坡度和设计船型尺度部分）附录A设计船型尺度A.0.1杂货船、散货船、油船、集装箱船、货物滚装船、汽车滚装船、客货滚装船、散装水泥船、化学品船、液化气（LPG或LNG）船、客船和渡船的设计船型尺度可分别按表A.0.1-1～表A.0.1-12确定。
杂货船设计船型尺度表A.0.1-1船舶吨级DWT（t）设计船型尺度（m）总长L型宽B型深H满载吃水T1000（1000~1500）8512.37.0 4.3 2000（1501~2500）8613.57.0 4.9 3000（2501~4500）10816.07.8 5.9 5000（4501~7500）12418.410.37.41万（7501~11500）14622.013.18.7 15000（11501~16500）15723.313.69.62万（16501~22000）16625.214.110.1 3万（22001~35000）19227.615.511.0 4万（35001~55000）20032.219.012.3注：①DWT系指船舶载重量（t）；②多用途码头设计船型尺度可按相应吨级的杂货船设计船型尺度选取。
散货船设计船型尺度表A.0.1-2船舶吨级DWT（t）设计船型尺度（m）总长L型宽B型深H满载吃水T2000（1501~2500）7814.3 6.2 5.0 3000（2501~4500）9616.67.8 5.8 5000（4501~7500）11518.89.07.0 1万（7501~12500）13520.511.48.5 15000（12501~17500）15023.012.59.1 2万（17501~22500）16425.013.59.8 35000（22501~45000）19030.415.811.2 5万（45001~65000）22332.317.912.8 7万（65001~85000）22832.319.614.2 10万（85001~105000）25043.020.314.5 12万（105001~135000）26643.023.516.7 15万（135001~175000）28945.024.317.9 20万（175001~225000）31250.025.518.5续表A.0.1-2船舶吨级DWT（t）设计船型尺度（m）总长L型宽B型深H满载吃水T25万（225001~275000）32555.026.520.530万（275001~325000）33958.030.023.035万34263.530.223.0注：①35万t散货船的船型尺度为实船资料（实船载重吨为364767t），供参照使用。
网络教育学院《船舶设计原理课程设计》题目：4000TEU集装箱船的主尺度确定1 集装箱船概述本章需简单介绍集装箱船的相关内容，例如集装箱船的特点，集装箱船的发展历程，并要求搜集现有集装箱船主尺度资料，作为自己设计集装箱船的主尺度的参考数据。
1.1 集装箱船的特点集装箱船的大小通常是以装载20ft标准箱作为单位(TEU)的多少来表示的。
集装箱船在技术上具有如下的特点：(1)追求高的载箱量，在舱内和甲板上装载尽可能多的集装箱。
(2)在追求载箱量的同时，追求高的平均箱重指标或在一定平均箱里(如14t/TEU)下追求高的载箱率。
(3)集装箱船的主尺度如船长、船宽和型深等主要由船舶的载箱量来决定。
(4)货舱开口大，货舱和货舱口尺度规格化，货舱口宽度一般为船宽80％左右，最大有达89％、甚至更大。
货舱口长度通常以能吊装40ft(或2只20ft)集装箱为好。
(5)稳性问题十分突出。
由于甲板上堆装大量集装箱，引起货物重心升高及受风面积增大。
在装卸舱内集装箱时，船舶横倾角不能大于5°，以免集装箱被导轨卡住。
（6)航速高，主机功率大。
为了保证定期班轮的准点率，新建的大型集装箱船的服务航速达22kn以上，3500TEU以上的第四代集装箱船的服务航速多数达24kn以上，且其主机的储备功率也较大。
新建中型集装箱船的服务航速均在18kn 以上，有的还达到20kn—21kn。
新建300TEU以上的小型集装箱船的服务航速也在15kn以上。
因此，船舶的方形系数Cb相应较小。
1.2集装箱船的发展历程第一艘集装箱船是美国于1957年用一艘货船改装而成的。
它的装卸效率比常规杂货船大10倍，停港时间大为缩短，并减少了运货装卸中的货损量。
从此，集装箱船得到迅速发展，到70年代已成熟定型。
按照集装箱船的发展情况，可分为第一、二、三、四、五代集装箱船：第一代出现于20世纪60年代，横穿太平洋、大西洋的17000-20000总吨集装箱船可装载700-1000TEU。
附录A 设计船型尺度及其他参数A.0.1杂货船、散货船、油船、集装箱船、货物滚装船、汽车滚装船、客货滚装船、散装水泥船、化学品船、液化气（LPG或LNG）船、客船和渡船的设计船型尺度可分别按表A.0.1-1～表A.0.1-12确定。
杂货船设计船型尺度表A.0.1-1注：①DWT系指船舶载重量(t)；②多用途码头设计船型尺度可按相应吨级的杂货船设计船型尺度选取。
散货船设计船型尺度表A.0.1-2注：350000t散货船的船型尺度为实船资料(实船载重吨为364767t)，供参照使用。
油船设计船型尺度表A.0.1-3注：450000t油船的船型尺度为实船资料(实船载重吨为441893t)，供参照使用。
集装箱船设计船型尺度表A.0.1-4注：①DWT系指船舶载重量(t)，TEU系指20英尺国际标准集装箱；②集装箱码头设计标准以船舶吨级（DWT）对应的设计船型尺度为控制标准，其载箱量为参考值；③200000吨级集装箱船的吨级围上限暂为200000t，船型尺度为实船资料（实船载重吨为200000t，载箱量为18000TEU）。
货物滚装船设计船型尺度表A.0.1-5注：50000t货物滚装船的船型尺度为实船资料(实船载重吨为53498t)，供参照使用。
汽车滚装船设计船型尺度表A.0.1-6注：①GT系指船舶总吨，即2.83m3船舶容积为1总吨；②载车数按普通轿车计算。
客货滚装船设计船型尺度表A.0.1-7注：70000GT客货滚装船的船型尺度为实船资料(实船为75027GT)，供参照使用。
散装水泥船设计船型尺度表A.0.1-8化学品船设计船型尺度表A.0.1-9注：100000t化学品船的船型尺度为实船资料(实船载重吨为105830t)，供参照使用。
液化气(LPG或LNG)船设计船型尺度表A.0.1-10注：①GT≤50000的设计船型尺度为液化石油气(LPG)船设计船型尺度，GT＞50000的设计船型尺度为液化天然气(LNG)船设计船型尺度；②液化气码头设计标准以船舶总吨(GT)对应的设计船型尺度为控制标准，其总舱容量为参考值。
