ISGB便拆立式多级管道离心泵特点及原理

长沙水泵厂宏力泵业提供：多级管道泵工作原理是怎么样的？随着多级管道泵技术的进步，单级叶轮的泵可通过提高泵的转速来提高泵的扬程，可代替多级管道泵。

多级管道泵可用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，多级泵得到广泛的应用。

可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。

综上所述，多级管道泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。

在泵实际需要扬程小于125米时，可根据泵房面积、泵价格(多级泵一般比单级泵价格偏高)、等因素综合考虑该选用单级泵还是多级泵。

多级管道泵是指有两只或两只以上叶轮的泵，最高扬程可以超过125米;多级泵在单级泵扬程需要必须配两级电机的情况下，可以通过增加叶轮个数来配用长沙水泵厂宏力泵业提供： 四级电机，从而可以提高泵使用寿命和降低机组噪音，但是多级泵维修相对单级泵来说要困难一点。

在多级管道泵体中装有适量的水作为工作液。

当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

⽴式多级离⼼泵⼯作原理⽴式多级离⼼泵产品概述：DL型⽴式多级离⼼泵是我公司根据我国对⾼层建筑给排⽔及国家消防局GB6245-98标准开发的新产品. DL型⽴式多级离⼼泵由于采⽤了⾼效节能的优秀⽔⼒模型,因此具有效率⾼,性能范围⼴等优点,更好地满⾜了⽤户的使⽤要求.另外, DL型⽴式多级离⼼泵在结构上采⽤了⽴式、分段形式，且运转安全、平稳、寿命长、占地⾯积⼩、安全维修⽅便。

⽴式多级离⼼泵⼯作原理：依靠⾼速旋转的叶轮，液体在惯性离⼼⼒作⽤下获得了能量以提⾼了压强。

⽔泵在⼯作前，泵体和进⽔管必须罐满⽔，防⽌⽓蚀现象发⽣。

当叶轮快速转动时，叶⽚促使⽔很快旋转，旋转着的⽔在离⼼⼒的作⽤下从叶轮中飞去，泵内的⽔被抛出后，叶轮的中⼼部分形成真空区域。

⽔原的⽔在⼤⽓压⼒（或⽔压）的作⽤下通过管⽹压到了进⽔管内。

这样循环不已，就可以实现连续抽⽔。

⽴式多级离⼼泵产品⽤途：DL、DLR型系列泵适⽤于⼯业和城市给排⽔、⾼层建筑增压、远距离送⽔、采暖、浴室、锅炉冷暖⽔循环增压、空调制冷系统送⽔及设备配套等场合。

DL型介质使⽤温度不超过80°C，DLR型介质使⽤温度不超过120°C。

⽴式多级离⼼泵的型号意义：例如：80DL（DLR）×480-泵吸⼊⼝公称直径（mm）DL-⽴式多级分段式离⼼泵DLR-⽴式多级分段式热⽔离⼼离⼼泵具有性能范围⼴泛、流量均匀、结构简单、运转可靠和维修⽅便等诸多优点，因此离⼼泵在⼯业⽣产中应⽤最为⼴泛。

除了在⾼压⼩流量或计量时常⽤往复式泵，液体含⽓时常⽤漩涡泵和容积式泵，⾼粘度介质常⽤转⼦泵外，其余场合，绝⼤多数使⽤离⼼泵。

据统计，在化⼯⽣产（包括⽯油化⼯）装置中，离⼼泵的使⽤量占泵总量的70％～80％。

离⼼泵的⼯作原理离⼼泵主要由叶轮、轴、泵壳、轴封及密封环等组成。

⼀般离⼼泵启动前泵壳内要灌满液体，当原动机带动泵轴和叶轮旋转时，液体⼀⽅⾯随叶轮作圆周运动，⼀⽅⾯在离⼼⼒的作⽤下⾃叶轮中⼼向外周抛出，液体从叶轮获得了压⼒能和速度能。

立式离心泵的工作原理
立式离心泵是一种具有高效可靠性能的泵类。

它的工作原理如下：
1.传动部分：立式离心泵通常由电机直接驱动，通过联轴器传动动力给泵体。

2.泵体：泵体包括进口和出口，通常通过一管道将液体引入进口，然后通过旋转装置增加液体的速度和能量，最终将液体排出。

3.叶轮：液体经过进口后，进入到叶轮中。

叶轮通常是离心型的，由若干个叶片组成。

当叶轮旋转时，叶片的形状和数量可以产生离心力，从而使液体加速。

4.离心力：叶轮的旋转产生的离心力将液体推向离心泵的出口。

液体离开叶轮时，进一步加速，并向外扩散。

离心力和动能的转化导致液体产生压力。

5.排水：经过离心力和增加的压力后，液体最终被推送到离心泵的出口，并通过出口管道排出。

总结起来，立式离心泵利用离心力和液体的动能转化机制，通过叶轮的旋转来增加液体的速度和压力，最终将液体从进口推送到出口。

这种机制使离心泵在各种工业、农业和民用领域中广泛应用。

多级管道泵型号工作原理及应用多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。

由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

一、多级管道泵工作原理当多级管道泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。

将每个叶轮逐级叠加之后，就获得一定扬程。

当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。

将每个叶轮逐级叠加之后，就获得一定扬程。

二、多级管道泵的应用1.多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。

使用温度80℃以下。

2.多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。

使用温度150℃以下。

3.多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。

4.多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B 级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。

使用温度80℃以下。

5.多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。

使用温度150℃以下。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道离心泵厂家为大家介绍的内容是便拆立式管道离心泵的工作原理及结构特点，希望大家能够喜欢。

现在就请大家跟着小编一起来看看吧。

一、ISGB便拆立式管道离心泵简介：上海品牌厂家沈泉泵阀生产制造的ISGB型便拆立式管道离心泵是在ISG型管道循环离心泵的基础上开发成功的一种结构新颖，技术先进的产品。

该立式管道泵特别是在整体结构上进行大胆突破设计。

采用独立轴承体、泵轴支撑，解决了原来立式管道泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮，消除了原立式管道泵轴向力大的不足之处;电机采用YE2,YE3等标准通用电机，解决原立式管道泵加长轴电机配套更换难的问题;另按照使用环境可选配普通电机(YE2,YE3)、防爆电机(YB3,YBX3,YBX4)，变频电机(YVP系列)、变频防爆(YBBP系列)电机等电机品种;同时100%的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

上海管道离心泵厂家上海沈泉泵阀制造有限公司生产的管道离心泵与G内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。

在立式管道离心泵系列产品中属G内前列，是替代ISG型立式管道泵、IS型离心泵、S型双吸管道离心泵等常规各种离心泵的理想产品。

二、ISGB便拆立式管道离心泵的工作原理：1、叶轮由泵轴驱动旋转，在叶片之间的流体上工作。

流体是向心的，从叶轮的中心抛向外围。

当流体到达叶轮边缘时，流速非常高。

2、泵壳收集从叶片之间喷出的液体。

这些液体沿着套管内蜗壳形通道逐渐膨胀的方向运动，使流体的动能转化为静压能，减少能量损失。

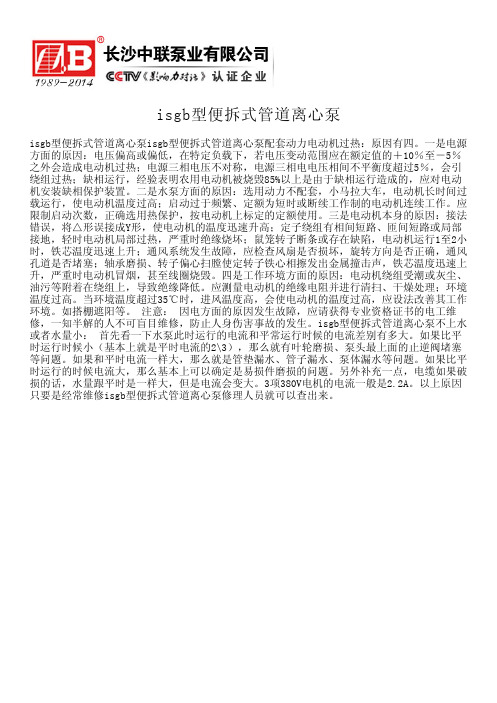

isgb型便拆式管道离心泵isgb型便拆式管道离心泵isgb型便拆式管道离心泵配套动力电动机过热：原因有四。

一是电源方面的原因：电压偏高或偏低，在特定负载下，若电压变动范围应在额定值的＋10％至－5％之外会造成电动机过热；电源三相电压不对称，电源三相电电压相间不平衡度超过5％，会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相运行造成的，应对电动机安装缺相保护装置。

二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。

应限制启动次数，正确选用热保护，按电动机上标定的定额使用。

三是电动机本身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声，铁芯温度迅速上升，严重时电动机冒烟，甚至线圈烧毁。

四是工作环境方面的原因：电动机绕组受潮或灰尘、油污等附着在绕组上，导致绝缘降低。

应测量电动机的绝缘电阻并进行清扫、干燥处理；环境温度过高。

当环境温度超过35℃时，进风温度高，会使电动机的温度过高，应设法改善其工作环境。

如搭棚遮阳等。

注意： 因电方面的原因发生故障，应请获得专业资格证书的电工维修，一知半解的人不可盲目维修，防止人身伤害事故的发生。

isgb型便拆式管道离心泵不上水或者水量小： 首先看一下水泵此时运行的电流和平常运行时候的电流差别有多大。

如果比平时运行时候小（基本上就是平时电流的2\3），那么就有叶轮磨损、泵头最上面的止逆阀堵塞等问题。

如果和平时电流一样大，那么就是管垫漏水、管子漏水、泵体漏水等问题。

如果比平时运行的时候电流大，那么基本上可以确定是易损件磨损的问题。

长沙自平衡多级泵厂整理
ISG型立式管道泵是采用IS型离心泵之性能参数选用最先进的水力模型，按照国际标准ISO2858进行设计制造的，具有高效节能、噪声低、无泄漏、安装使用方便等优点。

根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG 等系列产品。

ISG型立式管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。

管道泵具有以下特点：
1、泵进出口设计成规格相同法兰，且位于同一中心在线，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装方便。

2、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄漏的显著特点。

3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。

4、管道泵结构紧凑，机泵一体化，体积小。

其立式结构具有安装占地面积小，运行平稳，安装无需调整。

今天小编要为大家介绍的是立式离心泵的工作原理及它的正确安装方法，希望以此让大家能够对离心泵有一个更加全面的认识，让大家在使用泵的过程中能够更好的避免一些不必要的问题出现。

立式管道离心泵工作原理：离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故!管道离心泵是叶片式泵的一种，这种泵主要靠一个或数个叶轮旋转时发作的离一fl,力而运送液体。

管道泵的流量规划很大，通常在5～20000m3/h，流量和压力都平稳，没有不坚定。

离心泵的转速较高，可以与电动机汽轮机直接相连，传动安排简略紧凑，操作便当可靠，调度和修补简略，易于完结自动化和远距离操作，因此购置和修补费用都较贱价。

管道离心泵的正确安装：管道离心泵从管道设备技术上。

管道离心泵厂家为您介绍：吸水管道需要有严肃的密封性。

不能漏气、漏水。

否则将会损坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。

所以要认真地做好管道的接口工作，保证管道联接的施工质量。

影响核算值的大小是吸水管道的阻力丢掉扬程。

因此，Z好选用短的管路安顿，并尽量少装弯头号配件。

也可考虑恰当配大一些口径的水管，以减管内流速。

管道离心泵的设备技术关键在于判定水泵设备高度(即吸程)。

这个高度是指水源水面到水泵叶轮中心线的垂直距离。

它与容许吸上真空高度不能混为一谈。

水泵产品说明书或铭牌上标明的容许吸上真空高度是指管道离心泵进水口断面上的真空值，并且是在1标准大气压下、水温20摄氏度状况下。

ISG管路离心水泵构造及工作原理ISG系列单级单吸立式离心水泵是使用IS型离心水泵之性能参数使用最先进的水力模型，按照国际标准ISO2858进行设计生产的，具有高效节能、异响低、无泄露、装配应用简便等优势。

依据应用温度、液体的不同派生出应用于热水、腐蚀性液体与石油化工产品的IRG、IHG、YG等系列产品。

ISG管路离心水泵的命名是由它的英文代码(有的也叫做TPG管路离心水泵)，泵的构造与泵制造工作原理构成的。

一、ISG管路离心水泵中的ISG，相信懂得一点泵知识的看到ISG大概都懂得它是一款单级单吸立式管路式离心水泵，而且还懂得他的材质是铸铁的，与ISG离心水泵的外部相同材质不同或是电动机不同的泵还有IHG不锈钢管路离心水泵、YG离心油泵(有的厂家也命名于ISGB离心油泵)、IHGB不锈钢离心油泵(带H表达此泵是不锈钢20二、30四、31六、316L等材质做成，带B的表达此泵配的是防爆电动机，下同)。

与ISG泵内部构造相似命名办法一样外部形态有所差别的泵有ISW单级单吸卧式管路离心水泵。

与此外部形态一样材质不同或是电动机不一样的泵还有ISWH不锈钢离心水泵(有的也写作IHW或是TPWH)。

二、ISG管路离心水泵中的管路式是由泵的构造或是说泵的组装分类给它命名的，类似于管路泵这样命名的还有前置泵、立式泵、卧式泵、潜泵、液下泵、插桶泵、管中泵等。

ISG管路泵型号意义ISG 50 160 (I) A(B)50 是泵进、出口公称直径(mm)160是叶轮名义外径(mm)(I) 是泵流量分类A(B)是叶轮经第一次切割ISG管路离心水泵构造离心水泵的基本构造是由六部分构成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。

一、叶轮是离心水泵的核心部分，它转速高输出力大，叶轮上的叶片又启到首要用处，叶轮在装配前要经过静均衡实验。

叶轮上的内外表层需求光滑，以减少水流的磨擦损失。

二、泵体也称泵壳，它是泵的主体。

启到支撑固定用处，并与装配轴承的托架相连接接。

立式离心泵原理
立式离心泵是一种常用的离心泵，其原理主要分为以下几个方面：
1. 结构特点：立式离心泵的主要特点是其进出口在同一轴线上，且泵的轴线垂直于地面，即泵的转子轴线直立于地面。

2. 工作原理：立式离心泵的工作原理类似于其他离心泵。

当泵转子旋转时，由于离心力的作用，泵内的液体会产生压力差。

进口处的液体在离心力的驱使下被吸入泵体内，并沿着泵轴线方向向上流动。

然后，液体在泵壳和叶轮之间产生压力，并最终通过出口处排出。

3. 叶轮结构：立式离心泵的叶轮通常采用多叶片结构，这种设计能够提高泵的效率和稳定性。

叶轮通常由叶片和轴向钢板组成，其形状和结构能够使液体在旋转时受到较少的摩擦阻力，从而提高泵的效率。

4. 密封结构：为了确保泵的工作效果和安全性，立式离心泵通常采用密封装置来防止液体泄漏。

常见的密封方式包括机械密封、填料密封等。

5. 应用领域：立式离心泵广泛应用于工业领域，例如供水、污水处理、石油化工、冶金、矿山等。

由于其结构特点，立式离心泵适用于液位较低或没有地面空间的场合，具有较小的占地面积，并且便于安装和维护。

总之，立式离心泵通过旋转运动产生的离心力，将液体吸入泵体内并通过出口排出。

其结构特点和工作原理使其在工业应用中具有广泛的适用性。
