地源热泵的系统介绍

地源热泵的工作原理地源热泵（Ground Source Heat Pump，简称GSHP）是一种利用地下热能进行供暖、制冷和热水的环保节能设备。

它通过地下的热能转移，实现了高效的能源利用，并具有环境友好、节能减排的特点。

下面将详细介绍地源热泵的工作原理。

一、热泵循环系统地源热泵的工作原理基于热泵循环系统，该系统由蒸发器、压缩机、冷凝器和节流装置组成。

热泵循环系统通过改变制冷剂的压力和温度，实现热能的转移和传递。

1. 蒸发器（Evaporator）：蒸发器是地源热泵中的热交换器，通过与地下热源接触，将地下的低温热能转移到制冷剂上。

制冷剂在低压下吸收地下热能，从而发生蒸发过程。

2. 压缩机（Compressor）：压缩机是地源热泵循环系统中的主要设备，它将低温低压的蒸汽制冷剂压缩为高温高压的气体。

通过压缩，制冷剂的温度和压力升高。

3. 冷凝器（Condenser）：冷凝器是地源热泵中的另一个热交换器，它将高温高压的制冷剂释放到室内环境中，实现供暖、制冷和热水的目的。

在冷凝器中，制冷剂的高温热能被室内的冷却水或空气吸收，从而发生冷凝过程。

4. 节流装置（Expansion Device）：节流装置是地源热泵循环系统中的调节器件，它通过限制制冷剂的流量和压力，降低制冷剂的温度和压力。

节流装置使得制冷剂从高压区域流向低压区域，从而保证热泵循环系统的正常运行。

二、地源热泵的工作过程地源热泵的工作过程可以分为制热过程和制冷过程。

1. 制热过程：在制热过程中，地源热泵利用地下的热能将室内的温度提高。

具体步骤如下：（1）蒸发器吸收地下的低温热能，制冷剂发生蒸发过程，从而吸热。

（2）压缩机将低温低压的制冷剂压缩为高温高压的气体，制冷剂的温度和压力升高。

（3）冷凝器释放高温热能到室内环境中，制冷剂发生冷凝过程，从而释放热量。

（4）节流装置降低制冷剂的温度和压力，使其重新进入蒸发器，循环再次吸收地下的热能。

2. 制冷过程：在制冷过程中，地源热泵利用地下的热能将室内的温度降低。

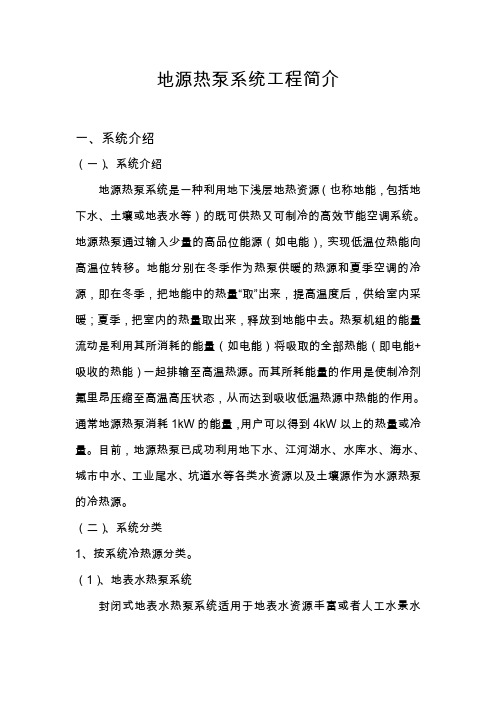

地源热泵系统工程简介一、系统介绍（一）、系统介绍地源热泵系统是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。

地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。

地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。

热泵机组的能量流动是利用其所消耗的能量（如电能）将吸取的全部热能（即电能+吸收的热能）一起排输至高温热源。

而其所耗能量的作用是使制冷剂氟里昂压缩至高温高压状态，从而达到吸收低温热源中热能的作用。

通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。

目前，地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源。

（二）、系统分类1、按系统冷热源分类。

（1）、地表水热泵系统封闭式地表水热泵系统适用于地表水资源丰富或者人工水景水量较大的地方，利用地表江、河、湖或人工水景中的水来提供冷热源。

前提条件是水有一定的深度，地表水与地温有热交换。

地表水热泵循环系统示意图（2）、地下水源热泵系统地下水源热泵中央空调系统是利用地下浅层地下水地热资源，既制冷又制热，还可以提供生活热水的空调系统。

它不需要锅炉和冷却塔，但要求有一定数量的深井，提供一定量的地下水。

抽取的地下水通过一个完全密闭的金属管路系统和热泵机组进行热交换，将水中的能量提取出来，然后又将水原样灌回地下，不消耗水，也不污染水。

地下水源热泵循环系统示意图（3）、地埋管热泵系统地埋管热泵系统（地下耦合热泵系统）是利用地下岩土中热量的闭路循环的地源热泵系统，通常称为地埋管热泵系统。

地埋管系统无需打井，而是将水循环的管路埋入30-100米深的地下。

通过管内换热介质的循环将地下土壤温度提取出来，以满足热泵机组制冷制热的需要。

地源热泵系统简介一、地源热泵原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。

冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。

再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。

在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。

尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。

循环水泵地源热泵机组地下埋管图2地源热泵系统图地源热泵机组优点高效节能性夏季高温差的散热和冬季低温差的取热，使得地源热泵系统换热效率很高。

因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，而且冬季运行不需要任何辅助热源和除霜，大大地减少电能消耗和除霜的损失，从而达到节能的目的，其耗能仅为普通中央空调加锅炉系统的50%-60%。

地源热泵技术在很大程度上为国家节省能源，缓解电荒，同时也为用户节省了大量的运行费用。

下面是北京一项目中，提供的各种采暖制冷费用比较：从下面两个分析图中可以看出，与其它供暖制冷产品相比，地源热泵技术运行费用是最便宜的一种，很大程度地为最终使用户节约运行费用，也保证安全，健康。

一个采暖季（北京为125天）各种采暖方式的采暖费用比较表0.005.0010.0015.0020.0025.0030.0035.0040.00地源热泵电缆地板采暖天燃气集中供暖壁挂炉电热膜系列1一个制冷季（北京为90天）各种制冷方式的费用（元/m2）比较表0.005.0010.0015.0020.00地源热泵家用空调中央空调直燃机系列1● 环保、零污染地源热泵系统高效节能的优点，决定了它的运行费用低。

维修量极少，折旧费和维修费也都大大地低于传统空调。

据专家预测，在未来50年，世界将释放160亿吨CO2，对人们的健康和自然环境形成直接的影响。

地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供暖的环保节能设备。

它通过地下的热能来提供冷热空气，实现室内温度的调节。

本文将详细介绍地源热泵的工作原理和分类。

一、工作原理地源热泵的工作原理基于地下的稳定温度。

地下温度在不同地区有所差异，但普通在地表以下3米深度处保持相对稳定。

地下温度通常比室外温度更稳定，夏季较凉爽，冬季较温暖。

地源热泵利用地下温度与室内外温度差异来进行热交换，从而实现冷热空气的供应。

地源热泵的工作原理主要包括以下几个步骤：1. 地热吸收：地源热泵通过埋设在地下的地热换热器吸收地下的热能。

地热换热器普通采用地埋水管或者地埋螺旋管，通过导热介质与地下热能进行热交换。

2. 热泵循环：地源热泵通过循环工质（普通为制冷剂）将地下吸收的热能带入室内。

制冷剂在低温状态下吸收地热换热器中的热能，然后通过压缩机进行压缩，提高温度。

3. 热能释放：经过压缩后的制冷剂进入室内机组，释放热能到室内空气中。

室内机组普通由蒸发器、压缩机、冷凝器和膨胀阀等组成，通过这些部件，制冷剂的压力和温度得以改变，从而实现冷热空气的供应。

4. 热能回收：地源热泵在释放热能后，将剩余的制冷剂重新送回地热换热器，进行循环使用。

这样既实现了热能的回收利用，也提高了能源利用效率。

二、分类根据地源热泵的工作方式和应用领域，可以将其分为以下几类：1. 地源热泵供暖系统：这是地源热泵最常见的应用领域之一。

地源热泵供暖系统通过地下的热能来供应室内的暖气，取代传统的锅炉供暖方式。

该系统具有环保、节能、稳定性好等优点，适合于各种建造类型。

2. 地源热泵空调系统：地源热泵空调系统是利用地下的热能来进行空调供冷。

该系统通过地下的稳定温度来降低空调系统的能耗，实现室内空气的舒适调节。

地源热泵空调系统适合于各种商业建造、办公楼和住宅等场所。

3. 地源热泵热水供应系统：地源热泵热水供应系统是利用地下的热能来供应热水。

该系统通过地下热能的吸收和释放，提供热水供应，取代传统的燃气热水器或者电热水器。

地源热泵系统分类地源热泵系统是一种利用地下热能进行供暖和制冷的系统。

根据其工作原理和应用场景的不同，可以将地源热泵系统分为几个不同的分类。

一、地源热泵系统的分类1. 地下水源热泵系统地下水源热泵系统利用地下水的恒定温度来进行供暖和制冷。

系统通过井泵将地下水抽到地面，通过热交换器将地下水的热能传递给热泵系统。

在冬季，地下水的温度要高于地面温度，因此可以提供热能；而在夏季，地下水的温度要低于地面温度，可以提供制冷效果。

地下水源热泵系统需要有充足的地下水资源，并且需要进行水质处理。

2. 土壤源热泵系统土壤源热泵系统利用土壤中的热能来进行供暖和制冷。

系统通过埋设在土壤中的地埋管，将土壤的热能传递给热泵系统。

在冬季，土壤的温度要高于地面温度，因此可以提供热能；而在夏季，土壤的温度要低于地面温度，可以提供制冷效果。

土壤源热泵系统适用于土地资源丰富的地区。

3. 岩石源热泵系统岩石源热泵系统利用地下岩石中的热能来进行供暖和制冷。

系统通过在地下岩石中钻孔，将岩石的热能传递给热泵系统。

岩石源热泵系统的工作原理类似于土壤源热泵系统，但由于岩石的热传导性能较差，需要进行更深的钻孔。

岩石源热泵系统适用于地下水资源较为匮乏的地区。

4. 水体源热泵系统水体源热泵系统利用地下湖泊、河流或湿地等水体中的热能来进行供暖和制冷。

系统通过埋设在水体中的水埋管，将水域中的热能传递给热泵系统。

水体源热泵系统适用于水资源丰富的地区。

5. 海洋源热泵系统海洋源热泵系统利用海洋中的热能来进行供暖和制冷。

系统通过在海洋中埋设海洋埋管，将海洋中的热能传递给热泵系统。

海洋源热泵系统需要有充足的海洋资源，并且需要考虑对海洋生态环境的影响。

二、地源热泵系统的特点和优势地源热泵系统具有以下特点和优势：1. 高效节能：地源热泵系统利用地下热能进行供暖和制冷，不需要燃烧燃料，能够大幅度节省能源消耗，降低运行成本。

2. 环保低碳：地源热泵系统采用清洁能源，减少二氧化碳和其他污染物的排放，对环境友好。

地源热泵方案设计一、地源热泵系统概述地源热泵是一种利用地下土壤、地下水或地表水等作为冷热源，通过热泵机组进行能量交换，为建筑物提供制冷、供暖和生活热水的系统。

与传统的空调和供暖系统相比，地源热泵系统具有以下显著优势：1、高效节能：地源热泵系统的能效比（COP）通常较高，可大大降低能源消耗和运行成本。

2、环保无污染：不使用化石燃料，减少了温室气体排放和对环境的污染。

3、稳定可靠：地下温度相对稳定，使得系统运行更加稳定可靠，不受外界气候条件的影响。

4、使用寿命长：热泵机组和地下换热器的使用寿命较长，维护成本相对较低。

二、工程场地条件评估在进行地源热泵方案设计之前，首先需要对工程场地的条件进行详细评估。

这包括地质结构、土壤类型、地下水位、水文地质条件等。

不同的场地条件会影响地下换热器的设计和安装方式。

1、地质结构：了解地层的分布、厚度和岩石类型，以确定钻孔的可行性和难度。

2、土壤类型：土壤的热导率和比热容会影响热量传递效率，常见的土壤类型如砂土、黏土和壤土等，其热性能有所差异。

3、地下水位：地下水位的高低会影响换热器的安装深度和防水措施。

4、水文地质条件：包括地下水的流动速度、水质等，这对于选择合适的换热器类型和防止地下水污染至关重要。

三、建筑物负荷计算准确计算建筑物的冷热负荷是地源热泵方案设计的基础。

负荷计算需要考虑建筑物的用途、面积、朝向、围护结构的保温性能、室内人员和设备的发热量等因素。

通过专业的负荷计算软件，可以得到建筑物在不同季节和不同时段的制冷和供暖负荷需求。

1、制冷负荷：主要由室内外温差、太阳辐射、人员散热和设备散热等因素引起。

2、供暖负荷：与室外温度、建筑物的保温性能、通风换气次数等有关。

根据负荷计算结果，可以确定热泵机组的容量和地下换热器的规模，以保证系统能够满足建筑物的冷热需求。

四、地源热泵系统类型选择地源热泵系统主要有三种类型：地下水地源热泵系统、地埋管地源热泵系统和地表水地源热泵系统。

地源热泵空调系统介绍地源热泵空调系统是一种将地热能转化为室内舒适温度的高效节能空调系统。

该系统利用地下恒定的温度来进行空调供热和供冷，通过地热能的回收和利用，实现了绿色环保和能源节约的目标。

本文将从地源热泵系统的工作原理、优势和应用领域等方面进行介绍。

一、地源热泵系统的工作原理地源热泵系统是利用热泵原理将地下的低温热能提取出来，经过增压、增温后供应给室内，实现供暖和制冷的目的。

具体而言，地源热泵系统主要由地热采集系统、热泵系统和室内输送系统组成。

地热采集系统通过地埋式管道或地源井将地下的热能采集到地源热泵系统中，地下恒定的温度能够保持地热能的稳定供应。

采集回来的地热能交由热泵系统进行处理。

热泵系统包括蒸发器、压缩机、冷凝器和膨胀阀等主要组成部分。

蒸发器中的制冷剂在低温低压的条件下吸收地热能，经过压缩机增压后，制冷剂的温度升高，然后进入冷凝器，释放出热量，室内热负荷得到满足。

最后，经过膨胀阀进入蒸发器完成循环。

室内输送系统可以通过地板辐射、风管等方式将热量分配到各个室内空间，达到供暖或制冷的效果。

二、地源热泵系统的优势1. 高效节能：相对传统空调系统而言，地源热泵空调系统可以节约70%的能源消耗。

因为该系统利用地下恒定的温度，无需依赖外界环境的温度变化，从而保证了系统的高效运行。

2. 环保低碳：地源热泵系统不需要燃烧燃料，减少了对大气环境的污染，无废气排放，属于绿色环保的供暖和制冷方式。

同时，由于减少了能源消耗，也减少了温室气体的排放。

3. 全年可用：地下的地热能具有非常稳定的特点，因此，地源热泵系统全年都可以进行供热和供冷，无论是在寒冷的冬季还是炎热的夏季，都能提供室内舒适的温度。

4. 长寿耐用：地源热泵系统的主要部件一般寿命较长，使用寿命一般可达20年以上，相比较其他空调系统而言更加持久。

三、地源热泵系统的应用领域地源热泵系统可以广泛应用于各种建筑类型，特别是对于大型商业建筑和公共设施来说，其节能效果更加显著。
