2017届山东省潍坊中学高三上学期都一次月考物理试题(图片版)

山东省潍坊中学2017届高三物理上学期开学考试试题本试题分I 、II 两卷，满分100分，答题时间90分钟第I 卷（选择题40分）一、选择题：（本题共10小题,每小题4分。

其中第1~6题在每小题给出的四个选项中，只有一项符合题目要求，第7~10题有多项符合题目要求．全部选对得4分，选对但不全得2分，错选得0分．）1. 意大利科学家伽利略在研究物体变速运动规律时，做了著名的“斜面实验”，他测量了铜球在较小倾角斜面上的运动情况，发现铜球做的是匀变速直线运动，且铜球加速度随斜面倾角的增大而增大，于是他对大倾角运动情况进行了合理的外推，由此得出的结论是A ．力不是维持物体运动的原因B ．力是使物体产生加速度的原因C ．自由落体运动是一种匀变速直线运动D ．物体都具有保持原来运动状态的属性即惯性2.如图所示，某同学坐在列车的车厢内，列车匀速前进时，桌面上一小球相对桌面静止.如果发现小球突然运动，根据小球的运动情况，下列判断正确的是 A. 若小球相对桌面向后运动，可知列车在匀速 B. 若小球相对桌面向后运动，可知列车在减速 C. 若小球相对桌面向前运动，可知列车在加速 D. 若小球相对桌面向前运动，可知列车在减速3．图甲、乙、丙是中学物理课本必修1中推导匀变速直线运动的位移公式所用的速度图象，下列说法正确的是A ．甲图中利用矩形面积的和来表示位移大小比实际位移偏小B ．甲图中利用矩形面积的和表示位移大小比乙图利用梯形面积表示位移大小更接近v前后真实值C ．这种用面积表示位移的方法只适用于匀变速直线运动D ．若丙图中纵坐标表示运动的加速度，则梯形面积表示加速度变化量4．如图所示，轻杆 A 端用铰链固定在墙上，B 端吊一重物．通过轻绳跨过定滑轮用拉力F 将B 端缓慢上拉，滑轮O 在A 点正上方（滑轮大小及摩擦均不计），且OA >AB ，在AB 杆达到竖直前A ．拉力F 增大B ．拉力F 大小不变C ．杆的弹力增大D ．杆的弹力大小不变5. 某同学做引体向上，开始两手紧握单杠，双臂竖直，身体悬垂；接着用力向上拉使下颌超过单杠（身体无摆动）；然后使身体下降，最终悬垂在单杠上．下列说法正确的是 A ．在上升过程中单杠对人的作用力始终大于人的重力B ．在下降过程中单杠对人的作用力始终小于人的重力C ．若增加两手间的距离，最终悬垂时单臂的拉力变大D ．若增加两手间的距离，最终悬垂时单臂的拉力不变6．运动员手持球拍托球沿水平方向匀加速跑，球的质量为m ，球拍和水平面间的夹角为θ，球与球拍相对静止，它们间摩擦力及空气阻力不计，则A ．运动员的加速度为g tan θB ．运动员的加速度为g sin θC ．球拍对球的作用力为θsin mgD ．球拍对球的作用力为θtan mg7. 甲、乙两质点从同一位置、同时沿同一直线运动，速度随时间变化的v -t 图象如图所示，其中甲为直线.关于两质点的运动情况，下列说法正确的是A ．在t o ～2t o 时间内，甲、乙的加速度方向相同B ．在t o ～2t o 内，乙的平均速度大于甲的平均速度C ．在0～2t o 内，甲乙间的最远距离为0vt D ．在0～2t o 内，甲乙间的最远距离为012v t8．如图所示，一轻细绳跨过定滑轮连接两个小球A 、B ，它们都穿在一光滑的竖直杆上，不计细绳与滑轮间的摩擦，当两球平衡时OA 绳与水平方向的夹角为60°，OB 绳与水平方向的夹角为30°，若两小球质量分别为m A 、m B ；杆对A 、B 的弹力为N A 、N B ，则； A ．13=B A N N B ．33=B A N NC ．A B m m =D ．3A B m m =9．如图所示，质量为m 的球置于斜面上，被一个竖直挡板挡住。

保密★启用前试卷类型：A高三物理2017. 1本试卷分第I卷（选择题）和第n卷（非选择题1两部分。

考试时间90分钟，满分100分。

第I卷（选择题共40分）注意事项：本试卷分为第I卷和第II卷两部分，满分100分，考试时间90分钟。

—、选择题：本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，第1 ~5小题只有一个选项符合题目要求，第6 ~10题有多个选项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得()分。

1.如图所示，质量为m的物体置于光滑半球h,物体与球心0的连线跟水平方叫的火角为0。

水平推力F作用在物体上，物体与半球均处于静止状态。

则F与m g的关系正确的是A. F= mg^indB. F= mgcosOC. F= rnglanOD. F- mgcotf)2. 2016年10月19日，我国发射的“神舟十一号”飞船与在393k m高的轨道上运行的“大宮二号”成功对接。

卜列说法〗F.确的是A. “神舟十一号”在加速升空过程中机械能守恒B.对接两者绕地球做匀速圆周运动的速设；小于7.9 km/sC.对接后两者绕地球做匀速㈣周运动的速度小于地球同步11星的运行速度D. “神舟十一号”一定是在393k m卨的圆轨道上直接加速追上“天宮二号”完成对接的高三物理第1页（共8页)如图所示，0是等量异种电荷P、Q连线的中点，M、N是以P为圆心，以0P为半 径的圆上两点，且M N与P Q垂直。

以下判断正确的是A. 0、M两点场强相同B. 0、M两点电势相等丨C. M、N两点场强相同(>D. M、N两点电势相等如图所示，坐标系位于纸面内，勻强磁场仅存在于第一象限，方向垂直纸面指 向纸里。

某带电粒子从y轴上4点沿方向射入磁场，经过时间t从x轴上某点离 开磁场，离开磁场时速度的方向与*轴垂直。

如该带电粒子从04的中点以同样的速 度射人磁场，则粒子在磁场中运动的时间为A—A- 3D.与如图所示，在斜面顶端以速度〃，向右抛出小球时，小球落在斜面上的水平位移为 在空中飞行时间为以速度巧向右抛出小球时，小球落在斜面上的水平位移 为在空中飞行时间为<2。

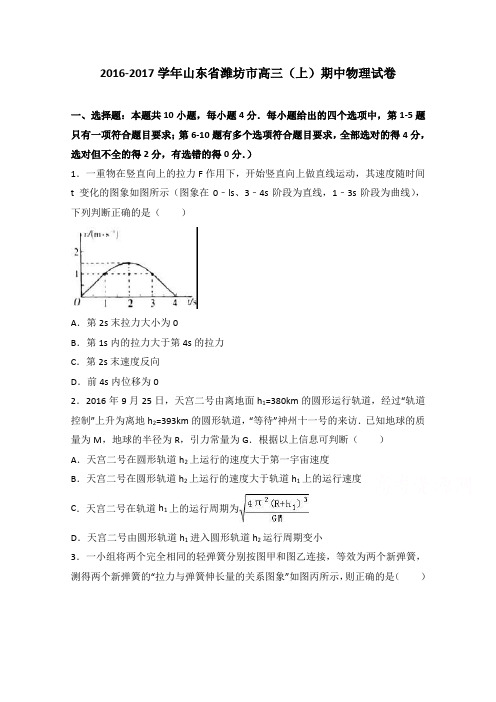

2016-2017学年山东省潍坊市高三（上）期中物理试卷一、选择题：本题共10小题，毎小题4分．每小题给出的四个选项中，第1-5题只有一项符合题目要求；第6-10题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分．）1．一重物在竖直向上的拉力F作用下，开始竖直向上做直线运动，其速度随时间t 变化的图象如图所示（图象在0﹣ls、3﹣4s阶段为直线，1﹣3s阶段为曲线），下列判断正确的是（）A．第2s末拉力大小为0B．第1s内的拉力大于第4s的拉力C．第2s末速度反向D．前4s内位移为02．2016年9月25日，天宫二号由离地面h1=380km的圆形运行轨道，经过“轨道控制”上升为离地h2=393km的圆形轨道，“等待”神州十一号的来访．已知地球的质量为M，地球的半径为R，引力常量为G．根据以上信息可判断（）A．天宫二号在圆形轨道h2上运行的速度大于第一宇宙速度B．天宫二号在圆形轨道h2上运行的速度大于轨道h1上的运行速度C．天宫二号在轨道h1上的运行周期为D．天宫二号由圆形轨道h1进入圆形轨道h2运行周期变小3．一小组将两个完全相同的轻弹簧分别按图甲和图乙连接，等效为两个新弹簧，测得两个新弹簧的“拉力与弹簧伸长量的关系图象”如图丙所示，则正确的是（）A．F=2N时甲图中每个弹簧伸长0.1mB．F=2N时乙图中每个弹簧伸长0.1mC．原来每个弹簧的劲度系数为20N/mD．b为甲图弹簧得到的图象4．如图所示，绝缘空心金属球壳不带电．现在中间放一带电量为Q的正点电荷，a、b、c分别是球壳内、球壳中、球壳外的点，下列分析正确的是（）A．球壳内壁不带电，感应电荷全部分布在外表面上B．a，b，c三点中，b点的电势最低C．Q在b点产生的场强为零D．b点的场强为零5．在空间直角坐标系中，有一四面体c﹣aob，c、a、o、b为四面体的四个顶点，坐标位置如图所示，d点在x轴上，da=ao，在坐标原点o处固定着带电量为﹣Q 的点电荷，下列说法正确的是（）A．a、b、c三点的电场强度相同B．o、a间的电势差等于a、d间的电势差C．将电子由d点分别移至b、c两点，电势能的改变量相等D．电子在b点的电势能小于在d点的电势能6．下列说法正确的是（）A．做匀变速直线运动的物体，相同时间内速率的变化定相同B．做匀速圆周运动的物体，相同时间内速度变化量的大小相等C．做曲线运动的物体，速度变化量的方向也可能保持不变D．物体的加速度不变，则物体的运动状态将保持不变7．如图所示为内壁光滑的半球形凹槽，O为圆心，∠AOB=60°，OA水平，小物块在与水平方向成45°的斜向上的推力F作用下静止．现将推力F沿逆时针缓慢转到水平方向的过程中装置始终静止，则（）A．M槽对小物块的支持力逐渐减小B．M槽对小物块的支持力逐渐增大C．推力F先减小后增大D．推力F逐渐增大8．如图所示﹣从水平地面上a、b两点同时抛出两个物体，初速度分别为v1和v2，与水平方向所成角度分別为30°和60°．某时刻两物体恰好在ab连线上一点o（图中未画出）的正上方相遇，且此时两物体速度均沿水平方向巧不计空气阻力．则（）A．v1＞v2B．v1=v2C．oa＞ab D．oa＜ab9．如图甲所示，（Q1、Q2为两个固定的点电荷，其中Q1带负电，a、b、c点在它们连线的延长线上．现有一带负电粒子以一定的初速度沿直线从a点向右运动（只受电场力作用），经过a、b、c三点的速度分别为v a、v b、v c，其v﹣t图象如图乙所示．以下说法中正确的是（）A．Q2可能带负电B．Q2的电量一定小于的Q1电量C．a、b、c 三点中b点电场强度最小D．粒子由a点运动到c点运动过程中，粒子的电势能先增大后减小10．如图所示电路中，电流表、电压表均为理想电表．闭合开关S至电路稳定后，将滑动变阻器滑片向左移动，发现电压表V1的示数改变量大小为△U1，电压表V2的示数改变量大小为△U2，电流表的示数改变量大小为△I，则下列判断正确的是（）A．电压表V1示数增大，V2示数减小B．的值变大C．的值不变，且始终等于电源内阻rD．滑片向左移动的过程中，电容器所带的电荷量不变二、实验题（本题共3小题，共16分）11．小明仿照螺旋测微器的构造，用水杯制作了一个简易测量工具，已知水杯盖的螺距为2.0cm，将杯盖一圈均匀分为200份，杯盖拧紧时可动刻度的“0”位置与固定刻度的“0”位置（固定在杯体上）对齐．如图所示，读出所测物体的外径为cm．12．一实验小组要探究2B铅笔芯在0﹣1V范围内的导电性能．用如图所示的伏安法分别测得五组数值，并在坐标纸上描点如图乙所示．（1）画出铅笔芯的U﹣I图线；（2）由图线可知铅笔芯的电阻值R=Ω；（3）根据实验需要，补充完整实验电路图．13．如图所示为一小滑块下滑过程的频闪照片示意图．已知频闪相机每隔0.05s闪光一次，照片中的数字是滑块滑下的距离．（1）根据图中的数据如何判定滑块的运动是匀变速运动？答：；（2）滑块下滑过程中的加速度大小a=m/s2；（3）滑块下滑过程中经过位置3时速度大小v3=m/s；（4）已知斜面固定在水平面上，倾角为37°，则滑块与斜面间的动摩擦因数μ=（已知sin37°=0.6，cos37°=0.8，g=10m/s2，以上结果均要求保留两位有效数字）三、计算题（本题包括4小题，共44分.解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）14．如图所示，滑板静止在水平轨道上，质量m=2kg，板长L=0.6m，左端A点到轨道上B点距离x=6m，滑板与轨道间的动摩擦因数μ=0.2．现对滑板施加水平向右的推力F=10N，作用一段时间后撤去，滑板右端恰能到达B点，求：（1）推力F作用的时间；（2）推力F的最大功率．15．如图所示，半径为R的四分之一光滑绝缘圆弧轨道AB竖直放置，最低点与光滑绝缘水平面相切于B点，匀强电场方向水平向右，场强大小为；质量均为m 的两小球a、b固定在绝缘轻杆的两端，带电量均为q，分别带负电和正电，开始时，球a在A点、球b在B点．由静止释放，球a沿圆弧轨道下滑至最低点，求：（1）球a经过B点时的速度大小；（2）在此过程中轻杆对球b做的功．16．如图所示，一内壁光滑的圆弧形轨道ACB固定在水平地面上，轨道的圆心为O，半径R=0.5m，C为最低点，其中OB水平，∠AOC=37°，质量m=2kg的小球从轨道左侧距地面高h=0.55m的某处水平抛出，恰好从轨道A点沿切线方向进入圆轨道，取g=10m/s2，sin37°=0.6，cos37°=0.8，求：（1）小球抛出点到A点的水平距离；（2）小球运动到B点时对轨道的压力大小．17．如图甲所示，在坐标系中，y轴右侧空间存在平行y轴方向的匀强电场，场强竖直向下为正，场强方向随时间周期性变化的关系如图乙所示．t=0时刻一质量为m，电量为q带正电的粒子，由y轴上的A点，沿x轴正向以初速度υ0．已知A点坐标（0，L），场强大小为．电场变化的周期为粒子重力不计，求：（1）t=时刻粒子的位置坐标；（2）粒子在电场中运动的最大动能；（3）粒子在动能最大时的横坐标位置．2016-2017学年山东省潍坊市高三（上）期中物理试卷参考答案与试题解析一、选择题：本题共10小题，毎小题4分．每小题给出的四个选项中，第1-5题只有一项符合题目要求；第6-10题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分．）1．一重物在竖直向上的拉力F作用下，开始竖直向上做直线运动，其速度随时间t 变化的图象如图所示（图象在0﹣ls、3﹣4s阶段为直线，1﹣3s阶段为曲线），下列判断正确的是（）A．第2s末拉力大小为0B．第1s内的拉力大于第4s的拉力C．第2s末速度反向D．前4s内位移为0【考点】匀变速直线运动的图像；匀变速直线运动的速度与时间的关系．【分析】根据速度的方向分析物体的运动情况，速度图线与时间轴包围的面积表示对应时间内的位移大小，图线的斜率等于加速度，由图象可求得加速度，再根据牛顿第二定律分析即可．【解答】解：A、根据图象可知，第2s末加速度为零，根据牛顿第二定律可知，合外力为零，所以拉力等于重力，故A错误；B、根据图象可知，第1s内的加速度为正，方向向上，则拉力大于重力，第4s的内加速度为负，方向向下，拉力小于重力，所以第1s内的拉力大于第4s的拉力，故B正确；C、根据图象可知，0﹣4s内，速度一直为零，2s末速度没有反向，故C错误；D、速度图线与时间轴包围的面积表示对应时间内的位移大小，根据图象可知，前4s内位移为正，不为零，故D错误．故选：B2．2016年9月25日，天宫二号由离地面h1=380km的圆形运行轨道，经过“轨道控制”上升为离地h2=393km的圆形轨道，“等待”神州十一号的来访．已知地球的质量为M，地球的半径为R，引力常量为G．根据以上信息可判断（）A．天宫二号在圆形轨道h2上运行的速度大于第一宇宙速度B．天宫二号在圆形轨道h2上运行的速度大于轨道h1上的运行速度C．天宫二号在轨道h1上的运行周期为D．天宫二号由圆形轨道h1进入圆形轨道h2运行周期变小【考点】万有引力定律及其应用．【分析】根据万有引力提供向心力得出线速度的表达式，然后做出判断；“神州十一号”加速，速度变大，它做圆周运动所需要的向心力变大，大于地球对它的万有引力，地球提供的向心力小于“神州十一号”需要的向心力，“神州八号”做离心运动，轨道半径变大，不能对接，根据万有引力提供向心力，通过轨道半径的大小比较天宫二号和同步卫星的线速度、周期、角速度和向心加速度，“天宫二号”做匀速圆周运动，由地球的万有引力提供向心力，列出等式求出中心体的质量．再根据求密度【解答】解：A、根据万有引力提供向心力得：所以：v=由于“天宫二号”的轨道半径大于地球的半径，所以天宫二号在圆形轨道h2上运行的速度小于第一宇宙速度．故A错误；B、根据v=，由于h1＜h2，可知，天宫二号在圆形轨道h2上运行的速度小于轨道h1上的运行速度．故B错误；B、在同一轨道上，此时神舟十一号受到的万有引力等于向心力，若让神舟十一号加速，所需要的向心力变大，万有引力不变，所以神舟十一号做离心运动，不能实现对接，故B错误；C、“天宫二号”绕地球做匀速圆周运动，万有引力提供向心力，，解得在轨道h1上的运行周期：，“天宫二号”的轨道半径小于地球同步卫星，根据，轨道半径小，向心加速度大，故“天宫二号”的向心加速度大于同步卫星的向心加速度，故C正确；D、“天宫二号”绕地球做匀速圆周运动，万有引力提供向心力，，解得周期：，天宫二号由圆形轨道h1进入圆形轨道h2轨道半径增大，则运行周期增大，故D错误故选：C3．一小组将两个完全相同的轻弹簧分别按图甲和图乙连接，等效为两个新弹簧，测得两个新弹簧的“拉力与弹簧伸长量的关系图象”如图丙所示，则正确的是（）A．F=2N时甲图中每个弹簧伸长0.1mB．F=2N时乙图中每个弹簧伸长0.1mC．原来每个弹簧的劲度系数为20N/mD．b为甲图弹簧得到的图象【考点】胡克定律．【分析】先根据弹簧串联与并联的情况分析的a、b两条线分别是哪一个新弹簧的拉力与弹簧伸长量的关系图象，然后结合胡克定律进行分析即可．【解答】解：A、B、D、根据弹簧串联与并联的特点可知，两条弹簧并联后新弹簧的劲度系数增大，而串联后新弹簧的劲度系数小；弹簧的拉力与弹簧伸长量的关系图象中，直线的斜率：k=，对比胡克定律：F=k △x可知，弹簧的拉力与弹簧伸长量的关系图象中，直线的斜率即表示弹簧的劲度系数．由于a的劲度系数大，b的劲度系数小，所以a为甲图弹簧得到的图象，b 为乙图弹簧得到的图象．甲图是两根弹簧并联，新弹簧的伸长量等于每一个弹簧的伸长量，所以甲图中，F=2N时每个弹簧都伸长0.1m．故A正确，BD错误；C、由丙图可知，新弹簧的劲度系数：N/m，则原来每个弹簧的劲度系数一定不是20N/m．故C错误．故选：A4．如图所示，绝缘空心金属球壳不带电．现在中间放一带电量为Q的正点电荷，a、b、c分别是球壳内、球壳中、球壳外的点，下列分析正确的是（）A．球壳内壁不带电，感应电荷全部分布在外表面上B．a，b，c三点中，b点的电势最低C．Q在b点产生的场强为零D．b点的场强为零【考点】电势差与电场强度的关系；电场强度．【分析】由于静电感应，金属球壳内壁感应出负电荷，外表面感应出正电荷．B的空腔内电场强度不为零．金属球壳是一个等势体，内部场强处处为零．根据静电平衡的特点分析．【解答】解：A、由于静电感应，金属球壳内壁感应出负电荷，外表面感应出正电荷，故A错误．B、球壳内部电场线从Q出发到球壳内壁终止，球壳外部电场线从外表面出发到无穷远处终止，根据顺着电场线方向电势逐渐降低，且整个金属球壳是一个等势体，可知，a，b，c三点中，a点的电势最高，c点的电势最低，故B错误．C、b点的合场强为零，但Q在b点产生的场强不为零，故C错误．D、静电平衡后，金属球壳中的场强处处为零，则b点的场强为零．故D正确．故选：D5．在空间直角坐标系中，有一四面体c﹣aob，c、a、o、b为四面体的四个顶点，坐标位置如图所示，d点在x轴上，da=ao，在坐标原点o处固定着带电量为﹣Q 的点电荷，下列说法正确的是（）A．a、b、c三点的电场强度相同B．o、a间的电势差等于a、d间的电势差C．将电子由d点分别移至b、c两点，电势能的改变量相等D．电子在b点的电势能小于在d点的电势能【考点】电势差与电场强度的关系；电势能．【分析】a、b、c三点的电场强度大小相同，方向不同．A、B、C三点的电势相同，a、b、c三点所在的等势面为球面．若将试探电荷+q自A点沿+x轴方向移动，电场力做负功，其电势能增加．若在a、b、c三点放置三个点电荷，﹣Q所受电场力的合力不可能为零．【解答】解：A、根据点电荷电场线的分布情况可知：a、b、c三点的电场强度大小相同，方向不同，而场强是矢量，则a、b、c三点的电场强度不同，故A错误；B、根据点电荷的电场强度的特点可知，oa段的电场强度的大小要大于ad段的电场强度，所以o、a和a、d两点间的电势差不相等，故B错误；C、b、c两点在同一个等势面上，故将电子由d点分别移至b、c两点，电势能的改变量相等，故C正确；D、d点的电势高于A点的电势；又a、b、c三点处于同一等势面上，电势相同，所以d点的电势高于b点的电势，将电子由d点移到b点，电场力做负功，其电势能将增加，故D错误；故选：C6．下列说法正确的是（）A．做匀变速直线运动的物体，相同时间内速率的变化定相同B．做匀速圆周运动的物体，相同时间内速度变化量的大小相等C．做曲线运动的物体，速度变化量的方向也可能保持不变D．物体的加速度不变，则物体的运动状态将保持不变【考点】匀速圆周运动；加速度；共点力平衡的条件及其应用；曲线运动．【分析】加速度是描述物体的速度改变快慢和方向的物理量，加速度不变的运动是匀变速运动，可以是直线运动，也可以是曲线运动，如平抛运动．【解答】解：A、做匀变速直线运动的物体，加速度一定，故相同时间内速度变化相同，而不是速率的变化相同，故A错误；B、做匀速圆周运动的物体，相同时间内速度变化量的大小相等，但方向不一定相同，故B正确；C、速度变化量的方向与加速度方向相同，故做曲线运动的物体，速度变化量的方向也可能保持不变，如平抛运动，故C正确；D、运动状态的特征物理量是速度，物体的加速度不变，则速度一定变化，则物体的运动状态一定变化，故D错误；故选：BC7．如图所示为内壁光滑的半球形凹槽，O为圆心，∠AOB=60°，OA水平，小物块在与水平方向成45°的斜向上的推力F作用下静止．现将推力F沿逆时针缓慢转到水平方向的过程中装置始终静止，则（）A．M槽对小物块的支持力逐渐减小B．M槽对小物块的支持力逐渐增大C．推力F先减小后增大D．推力F逐渐增大【考点】共点力平衡的条件及其应用；物体的弹性和弹力．【分析】小物块处于静止状态，合力为零，分析其受力情况，运用平衡条件和合成法作图分析即可．【解答】解：以小物块为研究对象，分析受力情况，如图所示，物块受到重力G、支持力F N和推力F三个力作用，根据平衡条件可知，F N与F的合力与G大小相等，方向相反，将推力F沿逆时针缓慢转到水平方向的过程中（F由位置1→3），根据作图可知，M槽对小物块的支持力F N逐渐增大，推力F先减小后增大，当F与F N 垂直时，F最小．故AD错误，BC正确．故选：BC8．如图所示﹣从水平地面上a、b两点同时抛出两个物体，初速度分别为v1和v2，与水平方向所成角度分別为30°和60°．某时刻两物体恰好在ab连线上一点o（图中未画出）的正上方相遇，且此时两物体速度均沿水平方向巧不计空气阻力．则（）A．v1＞v2B．v1=v2C．oa＞ab D．oa＜ab【考点】运动的合成和分解．【分析】ab两物体做斜抛运动，根据竖直方向和水平方向的运动特点，判断出初速度的大小和运动时间及运动的水平位移．【解答】解：A、两物体做斜抛运动，在竖直方向减速，在水平方向匀速对a球v1x=v1cos30°=v1，v1y=v1sin30°=v1，竖直方向通过的位移为：h==对b球v2x=v2cos60°=，v2y=v2sin60°=v2，竖直方向通过的位移为：h′==因h=h′联立解得：v1＞v2，故A正确，B错误；CD、由于v1x=v1，v1y=v1，v1x=v1，v2y=v1，则有a在水平方向的速度大于b水平方向的速度，故在竖直方向时，所以a在水平方向通过的位移大于b的位移，即oa＞ab，故C正确，D错误；故选：AC．9．如图甲所示，（Q1、Q2为两个固定的点电荷，其中Q1带负电，a、b、c点在它们连线的延长线上．现有一带负电粒子以一定的初速度沿直线从a点向右运动（只受电场力作用），经过a、b、c三点的速度分别为v a、v b、v c，其v﹣t图象如图乙所示．以下说法中正确的是（）A．Q2可能带负电B．Q2的电量一定小于的Q1电量C．a、b、c 三点中b点电场强度最小D．粒子由a点运动到c点运动过程中，粒子的电势能先增大后减小【考点】电势差与电场强度的关系；电势能．【分析】速度时间图线上每一点的切线斜率表示瞬时加速度，可见a到b做加速度减小的减速运动，到b点加速度为0．从而知道b点的电场力及电场强度．通过B点的场强可以分析出两个点电荷电量的大小．通过能量守恒判断电势能的变化．【解答】解：A、从速度图象上看，可见a到b做加速度减小的减速运动，在b点时粒子运动的加速度为零，则电场力为零，所以该点场强为零，负电荷在ab上做减速运动，电场力向左，合场强向右，b点左侧合电场主要取决于Q2，故Q2带正电；故A错误；B、b点的电场强度为0，根据点电荷场强公式，因为r1＞r2，故Q1＞Q2，即Q2的电量一定小于Q1的电量，故B正确；C、v﹣t图象的斜率表示加速度，故b点的加速度为零，在b点不受电场力，故b 点的电场强度为零，故a、b、c 三点中b点电场强度最小，故C正确；D、负电荷从a点到b点的过程中，电场力做负功，电势能增加；从b点到c点的过程中，电场力做正功，电势能减小，故粒子从a到b到c的过程中，电势能先增加后减小，故D正确；故选：BCD10．如图所示电路中，电流表、电压表均为理想电表．闭合开关S至电路稳定后，将滑动变阻器滑片向左移动，发现电压表V1的示数改变量大小为△U1，电压表V2的示数改变量大小为△U2，电流表的示数改变量大小为△I，则下列判断正确的是（）A．电压表V1示数增大，V2示数减小B．的值变大C．的值不变，且始终等于电源内阻rD．滑片向左移动的过程中，电容器所带的电荷量不变【考点】闭合电路的欧姆定律；电容．【分析】由电路图先明确电路的结构，再根据滑动变阻器的移动明确电阻的变化；由闭合电路欧姆定律可知电路电流的变化，则可分析内电压、路端电压及各部分电压的变化．【解答】解：由图可知R1与R串联，V1测R两端的电压，V2测路端电压．电流表A测总电流．A、将P向左端移动，滑动变阻器接入电阻增大，由闭合电路欧姆定律可知，电路中总电流减小，则内电压减小，路端电压增大，即电压表V2的示数增大，R1两端的电压减小，所以V1的示数增大．故A错误；B、根据欧姆定律知，电压表V1的示数与电流表A的比值等于滑动变阻器R的阻值，所以变大；故B正确；C、根据闭合电路欧姆定律得：U2=E﹣Ir，则有：=r，保持不变且等于内阻r；故C正确．D、电容器的电压等于R1的电压，总电流减小，则电容器的电压减小，所以电容器所带的电荷量减少，故D错误；故选：BC二、实验题（本题共3小题，共16分）11．小明仿照螺旋测微器的构造，用水杯制作了一个简易测量工具，已知水杯盖的螺距为2.0cm，将杯盖一圈均匀分为200份，杯盖拧紧时可动刻度的“0”位置与固定刻度的“0”位置（固定在杯体上）对齐．如图所示，读出所测物体的外径为1.682cm．【考点】刻度尺、游标卡尺的使用．【分析】明确测量原理，知道螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．【解答】解：由题意可知，螺栓的螺距是2cm，将可动刻度分为200等分，则其精度为：0.1mm，螺旋测微器的固定刻度读数为0mm，可动刻度读数为0.1×168.2mm=16.82mm=1.682cm，所以最终读数为：0cm+1.682cm=1.682cm．故答案为：1.682．12．一实验小组要探究2B铅笔芯在0﹣1V范围内的导电性能．用如图所示的伏安法分别测得五组数值，并在坐标纸上描点如图乙所示．（1）画出铅笔芯的U﹣I图线；（2）由图线可知铅笔芯的电阻值R= 1.67Ω；（3）根据实验需要，补充完整实验电路图．【考点】测定金属的电阻率．【分析】（1）根据坐标系内描出的点作出图象．（2）根据图示应用欧姆定律求出电阻阻值．（3）根据题意确定滑动变阻器与电流表接法，然后连接实物电路图．【解答】解：（1）根据坐标系内描出的点作出图象如图所示：（2）由图示图象可知，电阻：R==≈1.67Ω；（3）电源电动势为1.5V，要测多组实验数据，滑动变阻器应采用分压接法，电压表内阻很大，约为几千欧姆，电压表内阻远大于待测电阻阻值，电流表应采用外接法，实物电路图如图所示：故答案为：（1）图象如图所示；（2）1.67；（3）实物电路图如图所示．13．如图所示为一小滑块下滑过程的频闪照片示意图．已知频闪相机每隔0.05s闪光一次，照片中的数字是滑块滑下的距离．（1）根据图中的数据如何判定滑块的运动是匀变速运动？答：在误差允许范围内，滑块在相邻相等时间内的位移差相等；（2）滑块下滑过程中的加速度大小a= 4.0m/s2；（3）滑块下滑过程中经过位置3时速度大小v3= 1.0m/s；（4）已知斜面固定在水平面上，倾角为37°，则滑块与斜面间的动摩擦因数μ=0.25（已知sin37°=0.6，cos37°=0.8，g=10m/s2，以上结果均要求保留两位有效数字）【考点】牛顿第二定律；测定匀变速直线运动的加速度．【分析】（1）做匀变速直线运动的物体在相邻相等时间间隔内的位移之差是定值．（2）应用匀变速直线运动的推论：△x=at2可以求出加速度．（3）应用匀变速直线运动的推论求出瞬时速度．（4）应用牛顿第二定律的可以求出动摩擦因数．【解答】解：（1）由图示可知：x2﹣x1=4.48﹣3.51=0.97cm=0.0097m，x3﹣x2=5.49﹣4.48=1.01cm=0.0101，x4﹣x3=6.50﹣5.49=1.01cm=0.0101m，由此可知，在误差运行范围内，滑块在相邻相等时间内的位移差相等，滑块做匀变速直线运动．（2）由（1）可知：△x=0.0101m，由△x=at2可知，加速度：a==≈4.0m/s2；（3）滑块下滑过程中经过位置3时速度大小v3==≈1.0m/s；（4）由牛顿第二定律得：a==gsin37°﹣μgcos37°，解得：μ=0.25；故答案为：（1）在误差允许范围内，滑块在相邻相等时间内的位移差相等；（2）4.0；（3）1.0；（4）0.25．三、计算题（本题包括4小题，共44分.解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）14．如图所示，滑板静止在水平轨道上，质量m=2kg，板长L=0.6m，左端A点到轨道上B点距离x=6m，滑板与轨道间的动摩擦因数μ=0.2．现对滑板施加水平向右的推力F=10N，作用一段时间后撤去，滑板右端恰能到达B点，求：（1）推力F作用的时间；（2）推力F的最大功率．。

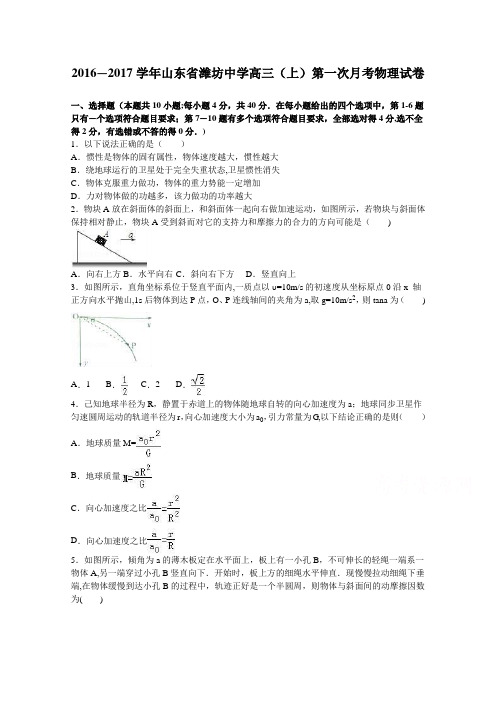

2016—2017学年山东省潍坊中学高三（上）第一次月考物理试卷一、选择题（本题共10小题;每小题4分，共40分．在每小题给出的四个选项中，第1-6题只有—个选项符合题目要求；第7—10题有多个选项符合题目要求，全部选对得4分,选不全得2分，有选错或不答的得0分．)1．以下说法正确的是（）A．惯性是物体的固有属性，物体速度越大，惯性越大B．绕地球运行的卫星处于完全失重状态,卫星惯性消失C．物体克服重力做功，物体的重力势能一定增加D．力对物体做的功越多，该力做功的功率越大2．物块A放在斜面体的斜面上，和斜面体一起向右做加速运动，如图所示，若物块与斜面体保持相对静止，物块A受到斜而对它的支持力和摩擦力的合力的方向可能是（)A．向右上方 B．水平向右 C．斜向右下方D．竖直向上3．如图所示，直角坐标系位于竖直平面内,一质点以υ=10m/s的初速度从坐标原点0沿x 轴正方向水平抛山,1s后物体到达P点，O、P连线轴间的夹角为a,取g=10m/s2，则tana为（)A．1 B．C．2 D．4．己知地球半径为R，静置于赤道上的物体随地球自转的向心加速度为a；地球同步卫星作匀速圆周运动的轨道半径为r，向心加速度大小为a0，引力常量为G,以下结论正确的是则（）A．地球质量M=B．地球质量C．向心加速度之比D．向心加速度之比5．如图所示，倾角为a的薄木板定在水平面上，板上有一小孔B，不可伸长的轻绳一端系一物体A,另一端穿过小孔B竖直向下．开始时，板上方的细绳水平伸直．现慢慢拉动细绳下垂端,在物体缓慢到达小孔B的过程中，轨迹正好是一个半圆周，则物体与斜面间的动摩擦因数为()A．cosαB．C．tanαD．6．如图，斜面固定在水平面上，将滑块从斜面顶端由静止释放，滑块沿斜面向下运动的加速度为a1，到达斜面低端时的动能为E K1；再次将滑块从斜面顶端由静止释放的同时,对滑块施加竖直向下的推力F，滑块沿斜面向下运动的加速度力a2，到达斜面低端时的动能为E K2，则（)A．a1=a2B．a1＜a2C．E K1=E K2D．E K1＜E K27．一物体在光滑水平面上做匀速运动．某时刻，在水平面内对物体同时施加大小分别为1N、3N和5N的三个共点力，且三力施加后方向不再变化，则物体（）A．可能仍做匀速运动B．一定做匀变速运动C．速度的方向可能与施力前的速度方向相反D．所受合力的方向可能总是与速度方向垂直8．如图所示，不可伸长的细绳长为L,一端固定在0点,另一端拴接一质量为m的小球．将小球拉至与0等高，细绳处于伸直状态的位置后由静止释放，在小球由静止释放到运动至最低点的过程中，小球所受阻力做的功为W，重力加速度为g，则小球到达最低点时（)A．向心加速度度B．向心加速度C．绳的拉力D．绳的拉力9．a、b两质点沿直线Ox轴正向运动,t=0时，两质点同时到达坐标原点O，测得两质点在之后的运动中，其位置坐标x与时间t的比值（即平均速度＞随时间t变化的关系如图所示，以下说法正确的是()A．质点a做匀加速运动的加速度为0.5m/s2B．质点a做匀加速运动的加速度为1。

2017年山东省潍坊中学高考物理一模试卷一、本题共8小题，每小题6分．在每小题给出的四个选项中第1-4题，只有一项符合题目要求，第5-8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得零分．1．（6分）如图所示，在竖直面内固定一光滑的硬质杆ab，杆与水平面的夹角为θ，在杆的上端a处套一质量为m的圆环，圆环上系一轻弹簧，弹簧的另一端固定在与a处在同一水平线上的O点，O、b两点处在同一竖直线上．由静止释放圆环后，圆环沿杆从a运动到b，在圆环运动的整个过程中，弹簧一直处于伸长状态，则下列说法正确的是（）A．圆环的机械能保持不变B．弹簧对圆环一直做负功C．弹簧的弹性势能逐渐增大D．圆环和弹簧组成的系统机械能守恒2．（6分）如图所示，理想变压器为降压变压器，原线圈通过灯泡L1与正弦式交流电相连，副线圈通过导线与两个相同的灯泡L2和L3相连，开始时开关S处于断开状态．当S闭合后，所有灯泡都能发光．下列说法中正确的是（）A．灯泡L1和L2中的电流有效值可能相等B．灯泡L2两端的电压变小C．灯泡L1变亮，灯泡L2的亮度不变D．变压器原线圈的输入功率不变3．（6分）如图所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2V，a点的坐标为（0，4），电势为8V，b点的坐标为（3，0），电势为8V，则电场强度的大小为（）A．250V/m B．200V/m C．150V/m D．120V/m4．（6分）在地球赤道上进行实验时，用磁传感器测得赤道上P点地磁场磁感应强度大小为B0．将一条形磁铁固定在P点附近的水平面上，让N极指向正北方向，如图所示，此时用磁传感器测得P点的磁感应强度大小为B1；现将条形磁铁以P点为轴旋转90°，使其N极指向正东方向，此时用磁传感器测得P点的磁感应强度的大小应为（可认为地磁南、北极与地理北、南极重合）（）A．B1﹣B0B．B1+B0C．D．5．（6分）下列说法中正确的是（）A．用不可见光照射金属一定比用可见光照射同种金属产生的光电子的初动能大B．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，但原子的能量增大C．光电子的最大初动能随入射光频率增大而增大D．在光照条件不变的情况下，对发射出来的光电子加上正向电压对光电子加速，所加电压不断增大，光电流也不断增大6．（6分）如图所示，质量为M的斜面体放在水平面上，斜面上放一质量为m的物块，当给物块一初速度v0时，物块可在斜面上匀速下滑；若在给物块初速度v0的同时，在物块上施加一平行于斜面向下的拉力，物块可沿斜面加速运动．已知两种情况下斜面体都处于静止状态，则后一种情况和前一种情况相比（）A．物块对斜面体的压力变大B．物块对斜面体的摩擦力不变C．斜面体对地面的压力不变D．斜面体受地面的摩擦力变大7．（6分）静止在水平面上的物体，受到水平拉力F的作用，在F从20N开始逐渐增大到40N的过程中，加速度a随拉力F变化的图象如图所示，由此可以计算出（g＝10m/s2）（）A．物体的质量B．物体与水平面间的动摩擦因数C．物体与水平面间的滑动摩擦力大小D．加速度为2m/s2时物体的速度8．（6分）如图所示，同一竖直面内的正方形导线框a、b的边长均为l，电阻均为R，质量分别为2m和m．它们分别系在一跨过两个定滑轮的轻绳两端，在两导线框之间有一宽度为2l、磁感应强度大小为B、方向垂直竖直面的匀强磁场区域．开始时，线框b的上边与匀强磁场的下边界重合，线框a的下边到匀强磁场的上边界的距离为l．现将系统由静止释放，当线框b全部进入磁场时，a、b两个线框开始做匀速运动．不计摩擦和空气阻力，则（）A．a、b两个线框匀速运动的速度大小为B．线框a从下边进入磁场到上边离开磁场所用时间为C．从开始运动到线框a全部进入磁场的过程中，线框a所产生的焦耳热为mglD．从开始运动到线框a全部进入磁场的过程中，两线框共克服安培力做功为2mgl二、非选择题：包括必考题和选考题两部分．第9题～第12题为必考题，每个试题考生都必须作答．第13题～第14题为选考题，考生根据要求作答．（一）必考题9．（6分）如图甲为测量重力加速度的实验装置，C为数字毫秒表，A、B为两个相同的光电门，C可以测量铁球两次挡光之间的时间间隔。

高三阶段性教学质量检测物理试题2016.10第Ⅰ卷(选择题共40分)一、选择题：本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，其中第1~5题只有一项符合题目要求，第6~10题有多项符合题目要求，全部选对得4分，选对但不全得2分，错选得0分。

1.下列关于物理学概念、规律、研究方法等叙述不正确．．．的是A．物体抵抗运动状态变化的性质是惯性B．牛顿第一定律和牛顿第二定律都可以通过实验来验证C．单位m、kg、s 是一组属于国际单位制的基本单位D ．根据速度定义式v ＝Δx Δt ，当Δt →0时，ΔxΔt就可以表示物体在t 时刻的瞬时速度，该定义运用了极限思维法2．如图所示，一小鸟沿着较粗的均匀树枝从右向左缓慢爬行，小鸟从A 运动到B 的过程中A．树枝对小鸟的作用力先减小后增大B．树枝对小鸟的弹力保持不变C．树枝对小鸟的弹力先减小后增大D．树枝对小鸟的摩擦力先减小后增大3．一质点位于x =﹣1m 处，t =0时刻沿x 轴正方向做直线运动，其运动的v ﹣t 图象如图所示。

下列说法正确的是A．质点两次经过x =2m 处B．第3s 末的加速度为零C．第3s 内和第4s 内，合力对质点均做负功且大小相等D．0～2s 内和0～4s 内，质点的平均速度相同4.如图所示，细绳一端固定在天花板上的O 点，另一端穿过一张CD 光盘的中央小孔后拴着一个橡胶球，橡胶球静止时，竖直悬线刚好挨着水平桌面的边沿。

现将CD 光盘按在桌面上，并沿桌面边缘以速度v 匀速移动，移动过程中，CD 光盘中央小孔始终紧挨桌面边线，当悬线与竖直方向的夹角为θ时，小球上升的速度大小为A ．v cos θB ．v sin θC ．v tan θD ．v cot θ5.为进一步获取月球的相关数据，我国已成功地进行了“嫦娥三号”的发射和落月任务。

该卫星在月球上空绕月球做匀速圆周运动时，经过时间t ，卫星行程为s ，卫星与月球中心连线扫过的角度是θ弧度，万有引力常量为G ，则可推知:A.月球的半径为sθB.月球的质量为32sG t θC.月球的密度为2234G t θπD.若该卫星距月球表面的高度变大，其绕月球运动的线速度变大6．如图所示，一条电场线上有a 、b 、c 三点，b 为ac 连线的中点，a 、c 两点的电势分别为φa =﹣4V，φc =﹣6V。

2017年山东省潍坊市高考物理一模试卷副标题一、单选题（本大题共4小题，共24.0分）1.14C是碳元素的一种具有放射性的同位素，其半衰期约为5700年．在某次研究中，测得考古样品中14C的含量大约是鲜活生命体中14C含量的1，则样品生活的年代约8是（）A. 11400年前B. 17100年前C. 22800年前D. 45600年前2.关于电源的电动势和内阻，下列说法正确的是（）A. 电源电动势越大，储存的电能越多B. 电源内部非静电力做功越多，电动势越大C. 电源的电动势就是闭合电路中电源两端的电压D. 电源电动势大小与内阻无关3.P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上下表面积大于P2的上下表面积，将P1和P2按图中所示接到电源上，闭合开关后，下列说法正确的是（）A. 若P1和P2的体积相同，则通过P1的电流大于通过P2的电流B. 若P1和P2的体积相同，则P1的电功率等于P2的电功率C. 若P1和P2的厚度相同，则P1两端的电压等于P2两端的电压D. 若P1和P2的厚度相同，则P1两端的电压大于P2两端的电压4.如图所示，a、b两端接在电压有效值恒定的正弦交流电源上，L1、L2、L3是三个相同的灯泡，T为理想变压器，开关S断开时，灯泡L1、L2、L3亮度相同（未达到正常发光状态），若闭合S，下列判断正确的是（）A. 灯泡L1变亮B. 灯泡L2、L3变暗C. 原、副线圈两端的电压比为2：lD. 原线圈中增加的电流大于副线圈中增加的电流二、多选题（本大题共6小题，共33.0分）5.如图所示，纸面内存在平行纸面的匀强电场，一带电粒子以某速度从电场中的a点水平发射，粒子仅在电场力作用下运动到b点时速度方向竖直向下，则（）A. 匀强电场的方向可能沿竖直方向B. 粒子在任意相等时间内速度的变化量相同C. 从a到b的过程中，粒子的速度先减小后增大D. 从a到b的过程中，粒子运动的轨迹可能是1圆弧46.如图甲所示，线圈两端a、b与一电阻R相连．线圈内有垂直线圈平面向里的磁场，t=0时起，穿过线圈的磁通量按图乙所示规律变化．下列说法正确是（）A. t02时刻，R中电流方向由a到bB. 32t0时刻，R中电流方向由a到bC. 0～t0时间内R中的电流是t0～2t0时间内的12D. 0～t0时间内R产生的焦耳热是t0～2t0时间内的127.如图，点o、a、c在同一水平线上，c点在竖直细杆上．一橡皮筋一端固定在o点，水平伸直（无弹力）时，另一端恰好位于a点，在a点固定一光滑小圆环，橡皮筋穿过圆环与套在杆上的小球相连．已知b、c间距离小于c、d间距离，小球与杆间的动摩擦因数恒定，橡皮筋始终在弹性限度内且其弹力跟伸长量成正比．小球从b点上方某处释放，第一次到达b、d两点时速度相等，则小球从b第一次运动到d的过程中（）A. 在c点速度最大B. 在c点下方某位置速度最大C. 重力对小球做的功一定大于小球克服摩擦力做的功D. 在b、c两点，摩擦力的瞬时功率大小相等8.一探测器探测某星球表面时做了两次测量．探测器先在近星轨道上做圆周运动测出运行周期T；着陆后，探测器将一小球以不同的速度竖直向上抛出，测出了小球上升的最大高度h与抛出速度v的二次方的关系，如图所示，图中a，b已知，引力常量为G，忽略空气阻力的影响，根据以上信息可求得（）A. 该星球表面的重力加速度为2ba B. 该星球的半径为bT28aπC. 该星球的密度为3πGT2D. 该星球的第一宇宙速度为4aTπb9.下列说法正确的是（）A. 一切自发过程总是沿着分子热运动的无序性增大的方向进行B. 足球充足气后很难压缩，是足球内气体分子间斥力作用的结果C. 一定质量的理想气体经过等容过程，吸收热量，其内能一定增加D. 附着层内分子间距离小于液体内部分子间距离时，液体与固体间表现为浸润E. 一定质量的理想气体保持体积不变，单位体积内分子数不变，虽然温度升高，单位时间内撞击单位面积上的分子数不变10.波源O、A在t=0时刻同时起振，形成的两列间谐横波分别沿x轴正、负方向传播，t=0.1s时刻的波形图如图所示．则下列判断正确的是（）A. 两列波的周期均为0.1sB. t=0.1s时，x=2m处质点向下振动C. O、A两波源的起振方向相同D. t=0.15s时刻x=6m处的质点振动位移为0E. t=0.15s后，x=6m处的质点振幅为15cm三、实验题探究题（本大题共1小题，共10.0分）11.如图1，图中虚线框内是由表头G改装成的一个电流表和一个电压表的电路，其中接a、b时为电流表，接a、c时为电压表．已知表头的满偏电流为2mA，内阻阻值范围为180-200Ω，定值电阻R1=50，R2=1460Ω，为确定改装后电流表和电压表的量程，实验小组将a、b两个接线柱接入如图所示的电路中，来测量表头G的内阻；（1）实验室里，电流表A和滑动变阻器R均有两种规格：电流表：a．0～10mA b．0～600mA滑动变阻器：a．0～20Ω．0～1000Ω则电流表应选______，滑动变阻器应选______；（选填字母代号）（2）将选择的器材接入电路；①依照图1电路图，在图2上画出连线，补充完整实物图；②闭合S，以I1表示电流表A的示数，I2表示表头G的示数，多次调整滑动变阻器，测量多组，I l、I2数据（单位均为mA），某同学以I l为纵轴，I2为横轴，画出I l-I2图线为一条过原点的倾斜直线，该同学求出了图线的斜率k=5，则表头内阻R g=______Ω，由表头G改装后的电流表量程为______mA，电压表量程为______V．四、计算题（本大题共5小题，共57.0分）12.两同学验证反冲运动中动量守恒．如图所示，两质量分别为m A、m B的玩具小车放置在水平桌面上，中间夹一弹簧．自某一位置突然放开，两小车做反冲运动，一段时间后，同时止住运动的小车，测出两小车运动的距离分别为s A、s B，忽略小车与桌面间的摩擦，请用以上物理量符号写出反冲前后动量守恒表达式______；已知课本宽度为L，并以此计量小车运动的距离分别为s A=2L，s B=1.5L，可知两小车质量之比m A：m B=______．13.如图所示，A、C、D三点在圆上，O为圆心，AC=AD=3AO，圆形区域内有垂直于圆面向里的匀强磁场，磁感应强度为B．带电粒子a从A点沿AO方向射入磁场，从D点离开磁场区域．若带电粒子b从A点沿AO方向射入磁场，从C点离开磁场区域．已知粒子a的质量为m，电荷量为q（q＞0），a、b为带等量异种电荷的粒子，b粒子从A点射入磁场时的动能是a粒子从A点射入磁场时动能的2倍，不计粒子重力，求：（1）b粒子的质量；（2）b粒子在磁场中运动的时间．14.如图所示，固定斜面足够长，斜面与水平面的夹角α=30°，一质量为3m的“L”型工件沿斜面以速度v0匀速向下运动，工件上表面光滑，下端为挡板。

山东省潍坊中学2017届高三物理一模试卷一、本题共8小题，每小题6分．在每小题给出的四个选项中第1~4题，只有一项符合题目要求，第5~8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得零分．1．如图所示，在竖直面内固定一光滑的硬质杆ab ，杆与水平面的夹角为θ，在杆的上端a 处套一质量为m 的圆环，圆环上系一轻弹簧，弹簧的另一端固定在与a 处在同一水平线上的O 点，O 、b 两点处在同一竖直线上．由静止释放圆环后，圆环沿杆从a 运动到b ，在圆环运动的整个过程中，弹簧一直处于伸长状态，则下列说法正确的是（ ）A ．圆环的机械能保持不变B ．弹簧对圆环一直做负功C ．弹簧的弹性势能逐渐增大D ．圆环和弹簧组成的系统机械能守恒2．如图所示，理想变压器为降压变压器，原线圈通过灯泡1L 与正弦式交流电相连，副线圈通过导线与两个相同的灯泡2L 和3L 相连，开始时开关S 处于断开状态．当S 闭合后，所有灯泡都能发光．下列说法中正确的是（ ）A ．灯泡1L 和2L 中的电流有效值可能相等B ．灯泡2L 两端的电压变小C ．灯泡1L 变亮，灯泡2L 的亮度不变D ．变压器原线圈的输入功率不变3．如图所示，匀强电场的方向平行于xOy 坐标系平面，其中坐标原点O 处的电势为2 V ，a 点的坐标为(04)，，电势为8V ，b 点的坐标为(3,0)，电势为8V ，则电场强度的大小为（ ）A ．250V /mB ．200V /mC ．150V /mD ．120V /m4．在地球赤道上进行实验时，用磁传感器测得赤道上P 点地磁场磁感应强度大小为0B ．将一条形磁铁固定在P 点附近的水平面上，让N 极指向正北方向，如图所示，此时用磁传感器测得P 点的磁感应强度大小为B1；现将条形磁铁以P 点为轴旋转90︒，使其N 极指向正东方向，此时用磁传感器测得P 点的磁感应强度的大小应为（可认为地磁南、北极与地理北、南极重合）（ ）A ．10B B -B ．10B B +CD 5．下列说法中正确的是（ ）A ．用不可见光照射金属一定比用可见光照射同种金属产生的光电子的初动能大B ．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，但原子的能量增大C ．光电子的最大初动能随入射光频率增大而增大D ．在光照条件不变的情况下，对发射出来的光电子加上正向电压对光电子加速，所加电压不断增大，光电流也不断增大6．如图所示，质量为M 的斜面体放在水平面上，斜面上放一质量为m 的物块，当给物块一初速度0v 时，物块可在斜面上匀速下滑；若在给物块初速度0v 的同时，在物块上施加一平行于斜面向下的拉力，物块可沿斜面加速运动．已知两种情况下斜面体都处于静止状态，则后一种情况和前一种情况相比（ ）A ．物块对斜面体的压力变大B ．物块对斜面体的摩擦力不变C ．斜面体对地面的压力不变D ．斜面体受地面的摩擦力变大7．静止在水平面上的物体，受到水平拉力F 的作用，在F 从20N 开始逐渐增大到40N 的过程中，加速度a 随拉力F 变化的图像如图所示，由此可以计算出（2g 10m /s =）（ ）A ．物体的质量B ．物体与水平面间的动摩擦因数C ．物体与水平面间的滑动摩擦力大小D ．加速度为22m /s 时物体的速度8．如图所示，同一竖直面内的正方形导线框a 、b 的边长均为l ，电阻均为R ，质量分别为2m 和m ．它们分别系在一跨过两个定滑轮的轻绳两端，在两导线框之间有一宽度为2l 、磁感应强度大小为B ．方向垂直竖直面的匀强磁场区域．开始时，线框b 的上边与匀强磁场的下边界重合，线框a 的下边到匀强磁场的上边界的距离为l ．现将系统由静止释放，当线框b 全部进入磁场时，a 、b 两个线框开始做匀速运动．不计摩擦和空气阻力，则（ ）A ．a 、b 两个线框匀速运动的速度大小为222mgRB l B ．线框a 从下边进入磁场到上边离开磁场所用时间为233B l mgRC ．从开始运动到线框a 全部进入磁场的过程中，线框a 所产生的焦耳热为mglD ．从开始运动到线框a 全部进入磁场的过程中，两线框共克服安培力做功为2mgl二、非选择题：包括必考题和选考题两部分．第9题~第12题为必考题，每个试题考生都必须作答．第13题~第14题为选考题，考生根据要求作答． （一）必考题9．如图甲为测量重力加速度的实验装置，C 为数字毫秒表，A 、B 为两个相同的光电门，C 可以测量铁球两次挡光之间的时间间隔．开始时铁球处于A 门的上边缘，当断开电磁铁的开关由静止释放铁球时，A 门开始计时，落到B 门时停止计时，毫秒表显示时间为铁球通过A 、B 两个光电门的时间间隔t ，测量A 、B间的距离x ．现将光电门B 缓慢移动到不同位置，测得多组x 、t 数值，画出xt随t 变化的图线为直线，如图乙所示，直线的斜率为k ，则由图线可知，当地重力加速度大小为g =_________；若某次测得小球经过A 、B 门的时间间隔为0t ，则可知铁球经过B 门时的速度大小为_________，此时两光电门间的距离为_________．10．实验室有一破损的双量程电压表，两量程分别是3V 和15V ，其内部除表头之外的电路如图所示，因电压表的表头G 已烧坏，无法知道其电学特性，但两个精密电阻1R 、2R 完好，测得1R 2.9k =Ω，2R 12.0k =Ω．（1）由此可知原表头G 满偏电流I =_________mA ，内阻r =_________Ω；（2）现有两个表头，外形都与原表头G 相同，已知表头1G 的满偏电流为1mA ，内阻为50Ω；表头2G 的满偏电流0.5 mA ，内阻为200Ω，又有三个精密定值电阻1r 100=Ω，2r 150=Ω，3r 200=Ω．若保留1R 、2R 的情况下，用其中一个表头和一个精密电阻对电压表进行修复，则需选用的表头为_________，精密电阻为________（用符号表示）．用选好的表头和精密电阻，再加上原表的精密电阻1R 、2R ，在右面的方框中画出修复后双量程电压表完整的电路图．（3）若用修复后的电压表测量一电阻两端的电压，用3 V 的量程时，表头指示的示数为0.4 mA ，则加在该电阻两端的电压为_________V ．11．如图所示，滑块A 、B 静止于光滑水平桌面上，B 的上表面水平且足够长，其左端放置一滑块C ，B 、C 间的动摩擦因数为μ（数值较小），A 、B 由不可伸长的轻绳连接，绳子处于松弛状．现在突然给C 一个向右的速度0v ，让C 在B 上滑动，当C 的速度为01v 4时，绳子刚好伸直，接着绳子被瞬间拉断，绳子拉断时B 的速度为03v 16．已知A 、B 、C 的质量分别为2m 、3m 、m ．求： ①从C 获得速度0v 开始经过多长时间绳子刚好伸直；②从C 获得速度0v 开始到细绳被拉断的过程中整个系统损失的机械能．12．如图所示，真空中区域Ⅰ和区域Ⅱ内存在着与纸面垂直的方向相反的匀强磁场，磁感应强度大小均为B ．在区域Ⅱ的上边界线上的N 点固定一负的点电荷，并采取措施使之只对区域Ⅱ以上空间产生影响．一带正电的粒子质量为m ，电荷量为q ，自区域Ⅰ下边界线上的O 点以速度0v 垂直于磁场边界及磁场方向射入磁场，经过一段时间粒子通过区域Ⅱ边界上的O'点，最终又从区域Ⅰ下边界上的P 点射出．图中N 、P 两点均未画出，但已知N 点在O '点的右方，且N 点与O '点相距L ．区域Ⅰ和Ⅱ的宽度为0mv d 2qB=，两区域的长度足够大．N 点的负电荷所带电荷量的绝对值为20Lmv Q kq=（其中k 为静电力常量）．不计粒子的重力，求：（1）粒子在磁场中做圆周运动的轨道半径；（2）粒子在O 与O '之间运动轨迹的长度和位移的大小； （3）粒子从O 点到P 点所用的时间及O 、P 两点间的距离．（二）选考题【物理选修3-3】 13．下列说法正确的是（ ） A ．空气的绝对湿度大，相对湿度一定大B ．同一温度下，氮气分子的平均动能一定大于氧气分子的平均动能C ．荷叶上的小水滴呈球形，这是表面张力使液面收缩的结果D ．有一分子a 从无穷远处靠近固定不动的分子b ，当a 、b 间分子力为零时，它们具有的分子势能一定最小E ．一定质量的理想气体等温膨胀，一定吸收热量14．如图所示，玻璃管粗细均匀，两封闭端装有理想气体，上端气柱长30 cm 、下端气柱长27 cm ，中间水银柱长10 cm ．在竖直管中间接一水平玻璃管，右端开口与大气相通，管的直径与竖直部分相同，用光滑活塞封闭5 cm 长水银柱．现用外力缓慢推活塞恰好将水平管中水银全部推入竖直管中，此时上端气柱较原来缩短2 cm ，求外界大气压强为多少．山东省潍坊中学2017届高三物理一模试卷答 案一、选择题 1．D 2．AB 3．A 4．D 5．BC 6．BC 7．ABC 8．BC 二、非选择题 9．2k ；02kt ；20kt10．（1）1；100（2）2G ；3r ；如图所示（3）2.4V11．解：①从C 获得速度0v 到绳子拉直的过程中，根据动量定理得：001mgt mv mv 4-μ=-解得：03v t 4g=μ ②设绳子刚拉直是B 的速度为B v ，对BC 系统，由动量守恒定律得：00B 1mv mv 3mv 4=+ 解得：B 01v v 4=绳子拉断的过程中，AB 组成的系统动量守恒，以向右为正，根据动量守恒定律得：B A 033mv 2mv 3mv 16=+ 解得：A 03v v 32=整个过程中，根据能量守恒定律得：222220A 000111311417Q mv 2mv 3m (v )m (v )mv 22216241024=-⨯-⨯-=答：①从C 获得速度0v 开始经过3v 4gμ时间绳子刚好伸直； ②从C 获得速度0v 开始到细绳被拉断的过程中整个系统损失的机械能为20417mv 1024． 12．解：（1）由200mv qBv R=得轨道半径为：0mv R qB =（2）由题意知：R 2d =，所以粒子在磁场中偏转角度：θ306π=︒= 运动轨迹的长度：0πmv s 2R θ=3qB= 位移的大小：x 4Rsin154Rsin(4530)=︒=︒-︒=（3）由分析知：正电荷垂直于区域Ⅱ的上边界经过O '点，即与负粒子产生的电场垂直，正电荷受到的库仑力为202mv kQq F L L=-，所以正电荷将绕N 点做匀速圆周运动．在磁场中运动周期：12πmT qB=在磁场中运动对应的总角度：2π43α=θ= 在磁场中运动的总时间：112πm t T 2π3qBα== 在电场中运动周期：202πL T v =在电场中运动时间：220T πL t 2v == 正电荷从O 点到P点的时间：1202πm πLt t t 3qB v =+=+ 正电荷从O 点到O′点的过程中沿平行于边界线方向偏移的距离：1x 2(R R cos30)(2=-︒= 当1L x ≥时（如图甲所示），O 、P 两点间的距离为：OP1l 2(L x )2[L =-=-当1L x ＜时（如图乙所示），O 、P两点的距离为：OP1l 2(x L)L]=-=-答：（1）粒子在磁场中做圆周运动的轨道半径0mv qB．（2）粒子在O 与O '之间运动轨迹的长度为0πmv 3qB，位移的大小0qB． （3）粒子从O 点到P 点所用的时间为2πm πL 3qB v +，O 、P 两点间的距离： ①当1L x ≥时，O 、P两点间的距离为：20OP1(2l 2(L x )2[L ]qB=-=-；②当1L x ＜时，O 、P两点的距离为：20OP1(2l 2(x L)2[L]qB=-=-．13．CDE14．解：上端封闭气体的压强：l 00p p ph (p 5)cmHg =-=-， 下端封闭气体的压强：200p p ph (p 5)cmHg =+=+， 气体发生等温变化，由玻意耳定律得： 上部分气体：1111p L S p L S =''， 下部分气体：2222p L S p L S =''， 其中：21p p 3h '='+，22L L 3'=-，解得：0p 75cmHg ； 答：外界大气压强为75cmHg ．山东省潍坊中学2017届高三物理一模试卷解析1．【考点】功能关系；弹性势能．【分析】弹簧始终处于伸长状态，由弹簧的伸长量与弹性势能的关系分析弹性势能的变化，然后分析环的机械能的变化．【解答】解：A．由几何关系可知，当环与O点的连线与杆垂直时，弹簧的长度最短，弹簧的弹性势能最小．所以在环从a到C的过程中弹簧对环做正功，而从C到b的过程中弹簧对环做负功，所以环的机械能是变化的．故A错误，B错误；C．当环与O点的连线与杆垂直时，弹簧的长度最短，弹簧的弹性势能最小，所以弹簧的弹性势能先减小后增大．故C错误；D．在整个的过程中只有重力和弹簧的弹力做功，所以圆环和弹簧组成的系统机械能守恒．故D正确．故选：D2．【考点】变压器的构造和原理．【分析】输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数成正比，电流与匝数成反比，根据理想变压器的原理分析即可【解答】解：A．当S接通后，根据可知，因为是降压变压器，，则，等于灯泡的电流，是灯泡和的电流之和，则灯泡、中的有效值可能相等，故A正确；B．当S闭合后，电阻变小，输出功率变大，输出电流变大，变压器的输入功率等于输出功率，所以变压器的输入功率变大，输入电流变大，灯泡的电压增大，原线圈电压减小，匝数不变，故副线圈安电压减小，灯泡两端的电压变小，故B正确；C．由B可知，灯泡变亮，变暗，变压器原线圈的输入功率变大，故CD错误；故选：AB3．【考点】电势差与电场强度的关系；电场强度．【分析】根据题中的数据知道a．b两点的电势相等，通过几何关系，求出O点到ab连线的距离，由匀强电场中电势差与电场强度的关系U=Ed可得出电场强度的大小．【解答】解：由题意可得a．b两点的电势相等，所以匀强电场的方向垂直于ab，过O点做ab的垂线相交ab于c点由几何关系得：tan∠b=，得∠b=53°Oc=Ob•sin∠b=0.03×sin53°=2．4×10﹣2mcO间的电势差为：U=8V﹣2V=6V则电场强度为：E==250V/m，故A正确故选：A4．【考点】磁感应强度．【分析】赤道上P点地磁场磁感应强度大小为B0；条形磁铁N极指向正北方向，其分磁感应强度也向正东；条形磁铁N极指向正东方向，其分磁感应强度也向正东方向；结合矢量合成的平行四边形定则列式求解即可．【解答】解：根据题意，赤道上P点地磁场磁感应强度大小为B0；条形磁铁N极指向正北方向，其分磁感应强度也向正东，故条行磁铁在P点产生的磁感应强度为：B=B1﹣B0；条形磁铁N极指向正东方向，其分磁感应强度也向正东方向，此时两个分矢量垂直，故P点的合磁感应强度为：B′=；故选：D5．【考点】光电效应；氢原子的能级公式和跃迁．【分析】根据轨道半径的半径，结合库仑引力提供向心力分析电子动能的变化；当入射光子的频率大于金属的逸出功时，会发生光电效应，根据光电效应方程得出最大初动能与什么因素有关；当光电流到达最大时，称为饱和光电流．【解答】解：A．根据爱因斯坦光电效应方程Ekm=hγ﹣W0，入射光的频率越大，光电子的最大初动能也越大；不可见光的频率有比可见光大的，也有比可见光小的，故A错误；B．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，原子能量增大，根据k=m知，电子的动能减小；故B正确；C．根据光电效应方程可知光电子的最大初动能随入射光频率的增大而增大，故C正确；D．在光照条件不变的情况下，对发射出来的光电子加上正向电压对光电子加速，随电压不断增大，光电流并不是不断增大，当光电流到达最大时，称为饱和光电流．饱和光电流的大小与光照强度有关，故D错误；故选：BC．6．【考点】物体的弹性和弹力；摩擦力的判断与计算；共点力平衡的条件及其应用．【分析】物体恰能在斜面体上沿斜面匀速下滑时，斜面不受地面的摩擦力作用，分析此时斜面的受力情况．若沿平行于斜面的方向用力F向下推此物体，使物体加速下滑时，再分析斜面的受力情况，根据物体对斜面的作用有无变化，确定地面对斜面体有无摩擦．【解答】解：由题物体恰能在斜面体上沿斜面匀速下滑，将滑块等效成恰好保持静止情况，对滑块和斜面整体受力分析，受重力和支持力，二力平衡；再对斜面体受力分析，斜面不受地面的摩擦力作用，此时斜面体受到重力、地面的支持力、物体对斜面的压力和沿斜面向下的滑动摩擦力，若沿平行于斜面的方向用力F向下推此物体，使物体加速下滑时，物体对斜面的压力没有变化，则对斜面的滑动摩擦力也没有变化，所以斜面体的受力情况没有改变，则地面对斜面体仍没有摩擦力，即斜面体受地面的摩擦力为零，斜面体对地面的压力不变，故BC正确，AD错误．故选：BC7．【考点】加速度与力、质量的关系式．【分析】水平拉力F拉静止在水平面上的物体时，在物体运动前，摩擦力随拉力的增大而增大，当拉力大于最大静摩擦力时，物体开始运动，此时物体产生的加速度与拉力的变化关系可由牛顿第二定律F合=ma 得到．再根据图象的信息可求出物体的质量和滑动摩擦力．再进一步求动摩擦因数．【解答】解：ABC．当F＞20N时，根据牛顿第二定律：F﹣f=ma，得a=﹣+则由数学知识知图象的斜率k=由图得k==，可得物体的质量为5kg．将F=20N时a=1m/s2，代入F﹣f=ma得：物体受到的摩擦力f=15N由f=μFN=μmg可得物体的动摩擦因数μ，故ABC正确．D．因为图象只给出作用力与加速度的对应关系，且物体做加速度逐渐增大的加速运动，因没有时间，故无法算得物体的加速度为2m/s2时物体的速度，故D错误．故选：ABC8．【考点】导体切割磁感线时的感应电动势；焦耳定律．【分析】当b刚全部进入磁场时，系统开始做匀速运动，分别对两线框列平衡方程，可得线框受到安培力大小，继而求得感应电流大小，根据欧姆定律和法拉第电磁感应定律可得系统匀速运动的速度大小，即可求得线框通过磁场的时间．当左、右两线框分别向上、向下运动2l的距离时，两线框等高，根据能量守恒得系统机械能的减少等于产生的总焦耳热．根据功能关系求解两线框组成的系统克服安培力做的功．【解答】解：A．设两线框刚匀速运动的速度为v，此时轻绳上的张力为T，则对a有：T=2mg﹣BIl ①对b有：T=mg…②I=…③E=Blv…④则：v=…⑤故A错误；B．线框a从下边进入磁场后，线框a通过磁场时以速度v匀速运动，设线框a通过磁场的时间为t，则：t= =…⑥，故B正确．C．从开始运动到线框a全部进入磁场的过程中，线框a只在a匀速进入磁场的过程中产生焦耳热，设为Q，由功能关系可得：2mgl﹣mgl=Q所以：Q=mgl．故C正确；D．设两线框从开始运动至a全部进入磁场的过程中，两线框共克服安培力做的功为W，此过程中左、右两线框分别向上、向下运动2l的距离，对这一过程，由能量守恒定律有：4mgl=2mgl+3mv2+W…⑦解⑤⑥得：W=2mgl﹣．故D错误．故选：BC10．【考点】把电流表改装成电压表．【分析】（1）把电流表改装成电压表需要串联分压电阻，据量程由欧姆定律原理列方程联立求解．（2）所选的表头与电阻联接后要与原表头的满偏电流，内部电阻相同，据此分析．（3）由电压与电流成正比确定电压值．【解答】解：（1）设原满偏电流为I，内阻的r，则量程为3V时：3=I当量程为15V时：15=I可求得：I=1mA，r=100Ω（2）所选的表头与电阻联接后要与原表头的满偏电流，内部电阻相同，则由所给的器材选出的组合为G2，其并联电阻为r3=200Ω，则其并联部分的内阻为100Ω，满偏电流为1mA，则可电路图如下图．（3）改装后的0.5mA对应的为3V，则0.4mA的对应电压为2．4V．故答案为：（1）1 100 （2）G2 r3 （3）2．4V11．【考点】动量守恒定律；功能关系．【分析】①对C根据动量定理求解从C获得速度v0开始经过多长时间绳子刚好伸直；②整个运动过程中，ABC组成的系统动量守恒，根据动量守恒定律求解绳子拉断后的速度，再根据能量守恒求解整个系统损失的机械能．12．【考点】带电粒子在匀强磁场中的运动；带电粒子在匀强电场中的运动．【分析】（1）由洛仑兹力提供向心力可求得半径公式．（2）由于区域Ⅰ和Ⅱ磁场的大小相等方向相反，所以从O点垂直入射的粒子做匀速圆周运动的方向相反．运动轨迹具有对称性．由题意知磁场宽度d的表达式可以看出半径与距离d，再由几何关系关系找到粒子在两个磁场区域内偏转的角度，从而能求出路程和位移．（3）由分析知：正电荷垂直于区域Ⅱ的上边界经过O′点，即与负粒子产生的电场垂直，正电荷受到的库仑力为，所以正电荷将绕N点做匀速圆周运动，转过半圈后再次回到Ⅱ区的上边缘，进入Ⅱ区和Ⅰ区分别做匀速圆周运动，由运动的对称性和相关几何关系，能求出粒子从O点到P点所用的时间及O、P两点间的距离．13．【考点】热力学第一定律；分子势能；* 液体的表面张力现象和毛细现象．【分析】解答本题需掌握：绝对湿度是指每单位容积的气体所含水分的重量．相对湿度是指绝对湿度与该温度饱和状态水蒸气含量之比，用百分数表达．温度是分子的平均动能的标志；凡作用于液体表面，使液体表面积缩小的力，称为液体表面张力．它产生的原因是液体跟气体接触的表面存在一个薄层，叫做表面层，表面层里的分子比液体内部稀疏，分子间的距离比液体内部大一些，分子间的相互作用表现为引力．分子间距小于r0时，分子力表现为斥力，分子间距大于r0时分子力表现为引力，大于10r0时分子力几乎为零．结合分子力变化的特点分析分子势能的变化；根据气体膨胀的过程中体积增大，对外做功，再结合热力学第一定律分析气体是否吸收热量．【解答】解：A．对于不同的压强和温度，饱和蒸汽压不同，故绝对湿度大时相对湿度不一定大，故A错误；B．温度是分子的平均动能的标志，同一温度下，氮气分子的平均动能一定等于氧气分子的平均动能，故B 错误；C．荷叶上的小水滴呈球形，这是表面张力使液面收缩的结果，故C正确；D．分子a从无穷远处靠近固定不动的分子b，分子间距大于r0时分子力表现为引力，没有达到平衡位置过程中，分子力做正功，则分子势能减小；子间距小于r0时，分子力表现为斥力，距离再减小的过程中分子力做负功分子势能增大．所以当a．b间分子力为零时，它们具有的分子势能一定最小，故D正确；E、一定质量的理想气体等温膨胀，气体对外做功，而内能不变，根据热力学第一定律，气体一定从外界吸热，故E正确；故选：CDE14．【考点】理想气体的状态方程．【分析】气体温度保持不变，气体发生等温变化，根据题意求出上下两部分气体的状态参量，然后应用玻意耳定律列方程，然后求出外界大气压强．。

物理试题本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，考试时间90分钟，满分100分，第Ⅰ卷（选择题，共40分）注意事项：1．答第I卷前，考生务必将自己的姓名、考号、考试科目、试卷类型(A或B)涂在答题卡上．2．每小题选出答案后，用2B铅笔把答题卡上对应的答案标号涂黑，如需改动，用橡皮擦干净以后，再选涂其他答案标号．一、本题共8小题，每小题5分，共40分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得5分，选不全的得3分，有选错或不答的得0分．1．动力学的奠基人是一位英国科学家，他于1687年出版了名著《自然哲学的数学原理》，在这部著作中，他提出了三条运动定律，是整个动力学的基础．这位科学家是A．伽利略B．牛顿C．爱因斯坦D．阿基米德2．某物体运动的v-t图象如图所示，下列说法正确的是A．物体在第1s末运动方向发生变化B．物体在第2s内和第3s内的加速度是相同的C．物体在第4s末离出发点最远D．物体在5s内的位移是0.5m3．一条小船在静水中的速度为10m/s，要渡过宽度为60m、水流速度为6m／s的河流，下列说法正确的A．小船渡河的最短时间为6sB．小船渡河的最短时间为l0sC．若小船在静水中的速度增加，则小船渡河的最短路程减小D．若小船在静水中的速度增加，则小船渡河的最短路程不变4．在同一水平直线上的两位置分别沿同一水平方向抛出两小球A和B，其运动轨迹如图所示，不计空气阻力．要使两球在空中相遇，则必须A．先抛出A球B．先抛出B球C．同时抛出两球D．A球的水平速度应大于B球的水平速度5．如图所示的皮带传动装置中，甲、乙、丙三轮的轴均为水平轴，其中甲、丙两轮半径相等，乙轮半径是丙轮半径的一半．A、B、C三点分别是甲、乙、丙三轮的边缘点，若传动中皮带不打滑，则A．A、B两点的线速度大小之比为2:1B．A，C两点的角速度大小之比为1：2C．A、B两点向心加速度大小之比为2:1D．A、C两点的向心加速度大小之比为1：46．如图所示，轻弹簧的一端与物块P相连，另一端固定在木板上，先将木板水平放置，并使弹簧处于拉伸状态．缓慢抬起木板的右端，使倾角逐渐增大，直至物块P刚要沿木板向下滑动，在这个过程中，物块P所受静摩擦力的大小变化情况是A．先减小后增大B．先增大后减小C．一直增大D．保持不变7．用一水平力F拉静止在水平面上的物体，在F从0开始逐渐增大的过程中，物体先静止后又做变加速运动，其加速度a随外力F变化的图象如图所示，g=10m／s2根据图中所标出的数据可计算出A．物体的质量B．物体与水平面间的动摩擦因数C．F为14N时，物体的速度大小D．F为14N时，物体运动的位移8．如图所示，一足够长的木板静止在光滑水平面上，一物块静止在木板上，木板和物块间有摩擦，现用水平力向右拉木板，当物块相对木板滑动了一段距离但仍有相对运动时，撤掉拉力，此后木板和物块相对于水平面的运动情况为A．物块先向左运动，再向右运动B．物块向右运动，速度逐渐增大，直到做匀速运动C．木板向右运动，速度逐渐变小，直到做匀速运动D．木板和物块的速度都逐渐变小，直到为零第Ⅱ卷（非选择题，共60分）注意事项：1．第Ⅱ卷共4页，用钢笔或圆珠笔直接答在试题卷中（除题目有特殊规定外）．2．答卷前将密封线内的项目填写清楚．二、本题共3小题，共16分．将正确答案填在题中的横线上．9．（4分）在共点力合成的实验中，根据实验数据画出力的图示，如图所示．图上标出了F1、F2、F、F′'四个力，其中（填上述字母）不是由弹簧秤直接测得的．若F与F′的 _基本相等， _基本相同，说明共点力合成的平行四边行定则得到了验证．10．（5分）下图是一辆连有纸带的小车做匀变速直线运动时，打点计时器所打的纸带的一部分．打点频率为50Hz，图中A、B：C、D、E、F…是按时间顺序先后确定的计数点（每两个计数点间有四个实验点未画出）．用刻度尺量出AB、DE之间的距离分别是2．40cm和0．84cm．（1）那么小车的加速度大小是m/s2，方向与小车运动的方向相。

山东省潍坊中学2017届高三物理一模试卷一、本题共8小题，每小题6分．在每小题给出的四个选项中第1~4题，只有一项符合题目要求，第5~8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得零分．1．如图所示，在竖直面内固定一光滑的硬质杆ab ，杆与水平面的夹角为θ，在杆的上端a 处套一质量为m 的圆环，圆环上系一轻弹簧，弹簧的另一端固定在与a 处在同一水平线上的O 点，O 、b 两点处在同一竖直线上．由静止释放圆环后，圆环沿杆从a 运动到b ，在圆环运动的整个过程中，弹簧一直处于伸长状态，则下列说法正确的是（ ）A ．圆环的机械能保持不变B ．弹簧对圆环一直做负功C ．弹簧的弹性势能逐渐增大D ．圆环和弹簧组成的系统机械能守恒2．如图所示，理想变压器为降压变压器，原线圈通过灯泡1L 与正弦式交流电相连，副线圈通过导线与两个相同的灯泡2L 和3L 相连，开始时开关S 处于断开状态．当S 闭合后，所有灯泡都能发光．下列说法中正确的是（ ）A ．灯泡1L 和2L 中的电流有效值可能相等B ．灯泡2L 两端的电压变小C ．灯泡1L 变亮，灯泡2L 的亮度不变D ．变压器原线圈的输入功率不变3．如图所示，匀强电场的方向平行于xOy 坐标系平面，其中坐标原点O 处的电势为2 V ，a 点的坐标为(04)，，电势为8V ，b 点的坐标为(3,0)，电势为8V ，则电场强度的大小为（ ）A ．250V /mB ．200V /mC ．150V /mD ．120V /m4．在地球赤道上进行实验时，用磁传感器测得赤道上P 点地磁场磁感应强度大小为0B ．将一条形磁铁固定在P 点附近的水平面上，让N 极指向正北方向，如图所示，此时用磁传感器测得P 点的磁感应强度大小为B1；现将条形磁铁以P 点为轴旋转90︒，使其N 极指向正东方向，此时用磁传感器测得P 点的磁感应强度的大小应为（可认为地磁南、北极与地理北、南极重合）（ ）A ．10B B -B ．10B B +CD 5．下列说法中正确的是（ ）A ．用不可见光照射金属一定比用可见光照射同种金属产生的光电子的初动能大B ．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，但原子的能量增大C ．光电子的最大初动能随入射光频率增大而增大D ．在光照条件不变的情况下，对发射出来的光电子加上正向电压对光电子加速，所加电压不断增大，光电流也不断增大6．如图所示，质量为M 的斜面体放在水平面上，斜面上放一质量为m 的物块，当给物块一初速度0v 时，物块可在斜面上匀速下滑；若在给物块初速度0v 的同时，在物块上施加一平行于斜面向下的拉力，物块可沿斜面加速运动．已知两种情况下斜面体都处于静止状态，则后一种情况和前一种情况相比（ ）A ．物块对斜面体的压力变大B ．物块对斜面体的摩擦力不变C ．斜面体对地面的压力不变D ．斜面体受地面的摩擦力变大7．静止在水平面上的物体，受到水平拉力F 的作用，在F 从20N 开始逐渐增大到40N 的过程中，加速度a 随拉力F 变化的图像如图所示，由此可以计算出（2g 10m /s =）（ ）A ．物体的质量B ．物体与水平面间的动摩擦因数C ．物体与水平面间的滑动摩擦力大小D ．加速度为22m /s 时物体的速度8．如图所示，同一竖直面内的正方形导线框a 、b 的边长均为l ，电阻均为R ，质量分别为2m 和m ．它们分别系在一跨过两个定滑轮的轻绳两端，在两导线框之间有一宽度为2l 、磁感应强度大小为B ．方向垂直竖直面的匀强磁场区域．开始时，线框b 的上边与匀强磁场的下边界重合，线框a 的下边到匀强磁场的上边界的距离为l ．现将系统由静止释放，当线框b 全部进入磁场时，a 、b 两个线框开始做匀速运动．不计摩擦和空气阻力，则（ ）A ．a 、b 两个线框匀速运动的速度大小为222mgRB l B ．线框a 从下边进入磁场到上边离开磁场所用时间为233B l mgRC ．从开始运动到线框a 全部进入磁场的过程中，线框a 所产生的焦耳热为mglD ．从开始运动到线框a 全部进入磁场的过程中，两线框共克服安培力做功为2mgl二、非选择题：包括必考题和选考题两部分．第9题~第12题为必考题，每个试题考生都必须作答．第13题~第14题为选考题，考生根据要求作答． （一）必考题9．如图甲为测量重力加速度的实验装置，C 为数字毫秒表，A 、B 为两个相同的光电门，C 可以测量铁球两次挡光之间的时间间隔．开始时铁球处于A 门的上边缘，当断开电磁铁的开关由静止释放铁球时，A 门开始计时，落到B 门时停止计时，毫秒表显示时间为铁球通过A 、B 两个光电门的时间间隔t ，测量A 、B间的距离x ．现将光电门B 缓慢移动到不同位置，测得多组x 、t 数值，画出xt随t 变化的图线为直线，如图乙所示，直线的斜率为k ，则由图线可知，当地重力加速度大小为g =_________；若某次测得小球经过A 、B 门的时间间隔为0t ，则可知铁球经过B 门时的速度大小为_________，此时两光电门间的距离为_________．10．实验室有一破损的双量程电压表，两量程分别是3V 和15V ，其内部除表头之外的电路如图所示，因电压表的表头G 已烧坏，无法知道其电学特性，但两个精密电阻1R 、2R 完好，测得1R 2.9k =Ω，2R 12.0k =Ω．（1）由此可知原表头G 满偏电流I =_________mA ，内阻r =_________Ω；（2）现有两个表头，外形都与原表头G 相同，已知表头1G 的满偏电流为1mA ，内阻为50Ω；表头2G 的满偏电流0.5 mA ，内阻为200Ω，又有三个精密定值电阻1r 100=Ω，2r 150=Ω，3r 200=Ω．若保留1R 、2R 的情况下，用其中一个表头和一个精密电阻对电压表进行修复，则需选用的表头为_________，精密电阻为________（用符号表示）．用选好的表头和精密电阻，再加上原表的精密电阻1R 、2R ，在右面的方框中画出修复后双量程电压表完整的电路图．（3）若用修复后的电压表测量一电阻两端的电压，用3 V 的量程时，表头指示的示数为0.4 mA ，则加在该电阻两端的电压为_________V ．11．如图所示，滑块A 、B 静止于光滑水平桌面上，B 的上表面水平且足够长，其左端放置一滑块C ，B 、C 间的动摩擦因数为μ（数值较小），A 、B 由不可伸长的轻绳连接，绳子处于松弛状．现在突然给C 一个向右的速度0v ，让C 在B 上滑动，当C 的速度为01v 4时，绳子刚好伸直，接着绳子被瞬间拉断，绳子拉断时B 的速度为03v 16．已知A 、B 、C 的质量分别为2m 、3m 、m ．求： ①从C 获得速度0v 开始经过多长时间绳子刚好伸直；②从C 获得速度0v 开始到细绳被拉断的过程中整个系统损失的机械能．12．如图所示，真空中区域Ⅰ和区域Ⅱ内存在着与纸面垂直的方向相反的匀强磁场，磁感应强度大小均为B ．在区域Ⅱ的上边界线上的N 点固定一负的点电荷，并采取措施使之只对区域Ⅱ以上空间产生影响．一带正电的粒子质量为m ，电荷量为q ，自区域Ⅰ下边界线上的O 点以速度0v 垂直于磁场边界及磁场方向射入磁场，经过一段时间粒子通过区域Ⅱ边界上的O'点，最终又从区域Ⅰ下边界上的P 点射出．图中N 、P 两点均未画出，但已知N 点在O '点的右方，且N 点与O '点相距L ．区域Ⅰ和Ⅱ的宽度为0mv d 2qB=，两区域的长度足够大．N 点的负电荷所带电荷量的绝对值为20Lmv Q kq=（其中k 为静电力常量）．不计粒子的重力，求：（1）粒子在磁场中做圆周运动的轨道半径；（2）粒子在O 与O '之间运动轨迹的长度和位移的大小； （3）粒子从O 点到P 点所用的时间及O 、P 两点间的距离．（二）选考题【物理选修3-3】 13．下列说法正确的是（ ） A ．空气的绝对湿度大，相对湿度一定大B ．同一温度下，氮气分子的平均动能一定大于氧气分子的平均动能C ．荷叶上的小水滴呈球形，这是表面张力使液面收缩的结果D ．有一分子a 从无穷远处靠近固定不动的分子b ，当a 、b 间分子力为零时，它们具有的分子势能一定最小E ．一定质量的理想气体等温膨胀，一定吸收热量14．如图所示，玻璃管粗细均匀，两封闭端装有理想气体，上端气柱长30 cm 、下端气柱长27 cm ，中间水银柱长10 cm ．在竖直管中间接一水平玻璃管，右端开口与大气相通，管的直径与竖直部分相同，用光滑活塞封闭5 cm 长水银柱．现用外力缓慢推活塞恰好将水平管中水银全部推入竖直管中，此时上端气柱较原来缩短2 cm ，求外界大气压强为多少．山东省潍坊中学2017届高三物理一模试卷答 案一、选择题 1．D 2．AB 3．A 4．D 5．BC 6．BC 7．ABC 8．BC 二、非选择题 9．2k ；02kt ；20kt10．（1）1；100（2）2G ；3r ；如图所示（3）2.4V11．解：①从C 获得速度0v 到绳子拉直的过程中，根据动量定理得：001mgt mv mv 4-μ=-解得：03v t 4g=μ ②设绳子刚拉直是B 的速度为B v ，对BC 系统，由动量守恒定律得：00B 1mv mv 3mv 4=+ 解得：B 01v v 4=绳子拉断的过程中，AB 组成的系统动量守恒，以向右为正，根据动量守恒定律得：B A 033mv 2mv 3mv 16=+ 解得：A 03v v 32=整个过程中，根据能量守恒定律得：222220A 000111311417Q mv 2mv 3m (v )m (v )mv 22216241024=-⨯-⨯-=答：①从C 获得速度0v 开始经过3v 4gμ时间绳子刚好伸直； ②从C 获得速度0v 开始到细绳被拉断的过程中整个系统损失的机械能为20417mv 1024． 12．解：（1）由200mv qBv R=得轨道半径为：0mv R qB =（2）由题意知：R2d =，所以粒子在磁场中偏转角度：θ306π=︒= 运动轨迹的长度：0πmv s 2R θ=3qB= 位移的大小：0x 4Rsin154Rsin(4530)qB=︒=︒-︒=（3）由分析知：正电荷垂直于区域Ⅱ的上边界经过O '点，即与负粒子产生的电场垂直，正电荷受到的库仑力为202mv kQq F L L=-，所以正电荷将绕N 点做匀速圆周运动．在磁场中运动周期：12πmT qB=在磁场中运动对应的总角度：2π43α=θ= 在磁场中运动的总时间：112πm t T 2π3qBα== 在电场中运动周期：202πL T v =在电场中运动时间：220T πL t 2v == 正电荷从O 点到P点的时间：1202πm πLt t t 3qB v =+=+ 正电荷从O 点到O′点的过程中沿平行于边界线方向偏移的距离：1x 2(R R cos30)(2=-︒= 当1L x ≥时（如图甲所示），O 、P 两点间的距离为：20OP1(2l 2(L x )2[L ]qB=-=-当1L x ＜时（如图乙所示），O 、P两点的距离为：OP1l 2(x L)L]=-=答：（1）粒子在磁场中做圆周运动的轨道半径0mv qB．（2）粒子在O 与O '之间运动轨迹的长度为0πmv 3qB． （3）粒子从O 点到P 点所用的时间为2πm πL 3qB v +，O 、P 两点间的距离： ①当1L x ≥时，O 、P两点间的距离为：20OP1(2l 2(L x )2[L ]qB=-=-；②当1L x ＜时，O 、P两点的距离为：20OP1(2l 2(x L)2[L]qB=-=-．13．CDE14．解：上端封闭气体的压强：l 00p p ph (p 5)cmHg =-=-， 下端封闭气体的压强：200p p ph (p 5)cmHg =+=+， 气体发生等温变化，由玻意耳定律得： 上部分气体：1111p L S p L S =''， 下部分气体：2222p L S p L S =''， 其中：21p p 3h '='+，22L L 3'=-，解得：0p 75cmHg ； 答：外界大气压强为75cmHg ．山东省潍坊中学2017届高三物理一模试卷解析1．【考点】功能关系；弹性势能．【分析】弹簧始终处于伸长状态，由弹簧的伸长量与弹性势能的关系分析弹性势能的变化，然后分析环的机械能的变化．【解答】解：A．由几何关系可知，当环与O点的连线与杆垂直时，弹簧的长度最短，弹簧的弹性势能最小．所以在环从a到C的过程中弹簧对环做正功，而从C到b的过程中弹簧对环做负功，所以环的机械能是变化的．故A错误，B错误；C．当环与O点的连线与杆垂直时，弹簧的长度最短，弹簧的弹性势能最小，所以弹簧的弹性势能先减小后增大．故C错误；D．在整个的过程中只有重力和弹簧的弹力做功，所以圆环和弹簧组成的系统机械能守恒．故D正确．故选：D2．【考点】变压器的构造和原理．【分析】输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数成正比，电流与匝数成反比，根据理想变压器的原理分析即可【解答】解：A．当S接通后，根据可知，因为是降压变压器，，则，等于灯泡的电流，是灯泡和的电流之和，则灯泡、中的有效值可能相等，故A正确；B．当S闭合后，电阻变小，输出功率变大，输出电流变大，变压器的输入功率等于输出功率，所以变压器的输入功率变大，输入电流变大，灯泡的电压增大，原线圈电压减小，匝数不变，故副线圈安电压减小，灯泡两端的电压变小，故B正确；C．由B可知，灯泡变亮，变暗，变压器原线圈的输入功率变大，故CD错误；故选：AB3．【考点】电势差与电场强度的关系；电场强度．【分析】根据题中的数据知道a．b两点的电势相等，通过几何关系，求出O点到ab连线的距离，由匀强电场中电势差与电场强度的关系U=Ed可得出电场强度的大小．【解答】解：由题意可得a．b两点的电势相等，所以匀强电场的方向垂直于ab，过O点做ab的垂线相交ab于c点由几何关系得：tan∠b=，得∠b=53°Oc=Ob•sin∠b=0.03×sin53°=2．4×10﹣2mcO间的电势差为：U=8V﹣2V=6V则电场强度为：E==250V/m，故A正确故选：A4．【考点】磁感应强度．【分析】赤道上P点地磁场磁感应强度大小为B0；条形磁铁N极指向正北方向，其分磁感应强度也向正东；条形磁铁N极指向正东方向，其分磁感应强度也向正东方向；结合矢量合成的平行四边形定则列式求解即可．【解答】解：根据题意，赤道上P点地磁场磁感应强度大小为B0；条形磁铁N极指向正北方向，其分磁感应强度也向正东，故条行磁铁在P点产生的磁感应强度为：B=B1﹣B0；条形磁铁N极指向正东方向，其分磁感应强度也向正东方向，此时两个分矢量垂直，故P点的合磁感应强度为：B′=；故选：D5．【考点】光电效应；氢原子的能级公式和跃迁．【分析】根据轨道半径的半径，结合库仑引力提供向心力分析电子动能的变化；当入射光子的频率大于金属的逸出功时，会发生光电效应，根据光电效应方程得出最大初动能与什么因素有关；当光电流到达最大时，称为饱和光电流．【解答】解：A．根据爱因斯坦光电效应方程Ekm=hγ﹣W0，入射光的频率越大，光电子的最大初动能也越大；不可见光的频率有比可见光大的，也有比可见光小的，故A错误；B．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，原子能量增大，根据k=m知，电子的动能减小；故B正确；C．根据光电效应方程可知光电子的最大初动能随入射光频率的增大而增大，故C正确；D．在光照条件不变的情况下，对发射出来的光电子加上正向电压对光电子加速，随电压不断增大，光电流并不是不断增大，当光电流到达最大时，称为饱和光电流．饱和光电流的大小与光照强度有关，故D错误；故选：BC．6．【考点】物体的弹性和弹力；摩擦力的判断与计算；共点力平衡的条件及其应用．【分析】物体恰能在斜面体上沿斜面匀速下滑时，斜面不受地面的摩擦力作用，分析此时斜面的受力情况．若沿平行于斜面的方向用力F向下推此物体，使物体加速下滑时，再分析斜面的受力情况，根据物体对斜面的作用有无变化，确定地面对斜面体有无摩擦．【解答】解：由题物体恰能在斜面体上沿斜面匀速下滑，将滑块等效成恰好保持静止情况，对滑块和斜面整体受力分析，受重力和支持力，二力平衡；再对斜面体受力分析，斜面不受地面的摩擦力作用，此时斜面体受到重力、地面的支持力、物体对斜面的压力和沿斜面向下的滑动摩擦力，若沿平行于斜面的方向用力F向下推此物体，使物体加速下滑时，物体对斜面的压力没有变化，则对斜面的滑动摩擦力也没有变化，所以斜面体的受力情况没有改变，则地面对斜面体仍没有摩擦力，即斜面体受地面的摩擦力为零，斜面体对地面的压力不变，故BC正确，AD错误．故选：BC7．【考点】加速度与力、质量的关系式．【分析】水平拉力F拉静止在水平面上的物体时，在物体运动前，摩擦力随拉力的增大而增大，当拉力大于最大静摩擦力时，物体开始运动，此时物体产生的加速度与拉力的变化关系可由牛顿第二定律F合=ma 得到．再根据图象的信息可求出物体的质量和滑动摩擦力．再进一步求动摩擦因数．【解答】解：ABC．当F＞20N时，根据牛顿第二定律：F﹣f=ma，得a=﹣+则由数学知识知图象的斜率k=由图得k==，可得物体的质量为5kg．将F=20N时a=1m/s2，代入F﹣f=ma得：物体受到的摩擦力f=15N由f=μFN=μmg可得物体的动摩擦因数μ，故ABC正确．D．因为图象只给出作用力与加速度的对应关系，且物体做加速度逐渐增大的加速运动，因没有时间，故无法算得物体的加速度为2m/s2时物体的速度，故D错误．故选：ABC8．【考点】导体切割磁感线时的感应电动势；焦耳定律．【分析】当b刚全部进入磁场时，系统开始做匀速运动，分别对两线框列平衡方程，可得线框受到安培力大小，继而求得感应电流大小，根据欧姆定律和法拉第电磁感应定律可得系统匀速运动的速度大小，即可求得线框通过磁场的时间．当左、右两线框分别向上、向下运动2l的距离时，两线框等高，根据能量守恒得系统机械能的减少等于产生的总焦耳热．根据功能关系求解两线框组成的系统克服安培力做的功．【解答】解：A．设两线框刚匀速运动的速度为v，此时轻绳上的张力为T，则对a有：T=2mg﹣BIl ①对b有：T=mg…②I=…③E=Blv…④则：v=…⑤故A错误；B．线框a从下边进入磁场后，线框a通过磁场时以速度v匀速运动，设线框a通过磁场的时间为t，则：t= =…⑥，故B正确．C．从开始运动到线框a全部进入磁场的过程中，线框a只在a匀速进入磁场的过程中产生焦耳热，设为Q，由功能关系可得：2mgl﹣mgl=Q所以：Q=mgl．故C正确；D．设两线框从开始运动至a全部进入磁场的过程中，两线框共克服安培力做的功为W，此过程中左、右两线框分别向上、向下运动2l的距离，对这一过程，由能量守恒定律有：4mgl=2mgl+3mv2+W…⑦解⑤⑥得：W=2mgl﹣．故D错误．故选：BC10．【考点】把电流表改装成电压表．【分析】（1）把电流表改装成电压表需要串联分压电阻，据量程由欧姆定律原理列方程联立求解．（2）所选的表头与电阻联接后要与原表头的满偏电流，内部电阻相同，据此分析．（3）由电压与电流成正比确定电压值．【解答】解：（1）设原满偏电流为I，内阻的r，则量程为3V时：3=I当量程为15V时：15=I可求得：I=1mA，r=100Ω（2）所选的表头与电阻联接后要与原表头的满偏电流，内部电阻相同，则由所给的器材选出的组合为G2，其并联电阻为r3=200Ω，则其并联部分的内阻为100Ω，满偏电流为1mA，则可电路图如下图．（3）改装后的0.5mA对应的为3V，则0.4mA的对应电压为2．4V．故答案为：（1）1 100 （2）G2 r3 （3）2．4V11．【考点】动量守恒定律；功能关系．【分析】①对C根据动量定理求解从C获得速度v0开始经过多长时间绳子刚好伸直；②整个运动过程中，ABC组成的系统动量守恒，根据动量守恒定律求解绳子拉断后的速度，再根据能量守恒求解整个系统损失的机械能．12．【考点】带电粒子在匀强磁场中的运动；带电粒子在匀强电场中的运动．【分析】（1）由洛仑兹力提供向心力可求得半径公式．（2）由于区域Ⅰ和Ⅱ磁场的大小相等方向相反，所以从O点垂直入射的粒子做匀速圆周运动的方向相反．运动轨迹具有对称性．由题意知磁场宽度d的表达式可以看出半径与距离d，再由几何关系关系找到粒子在两个磁场区域内偏转的角度，从而能求出路程和位移．（3）由分析知：正电荷垂直于区域Ⅱ的上边界经过O′点，即与负粒子产生的电场垂直，正电荷受到的库仑力为，所以正电荷将绕N点做匀速圆周运动，转过半圈后再次回到Ⅱ区的上边缘，进入Ⅱ区和Ⅰ区分别做匀速圆周运动，由运动的对称性和相关几何关系，能求出粒子从O点到P点所用的时间及O、P两点间的距离．13．【考点】热力学第一定律；分子势能；* 液体的表面张力现象和毛细现象．【分析】解答本题需掌握：绝对湿度是指每单位容积的气体所含水分的重量．相对湿度是指绝对湿度与该温度饱和状态水蒸气含量之比，用百分数表达．温度是分子的平均动能的标志；凡作用于液体表面，使液体表面积缩小的力，称为液体表面张力．它产生的原因是液体跟气体接触的表面存在一个薄层，叫做表面层，表面层里的分子比液体内部稀疏，分子间的距离比液体内部大一些，分子间的相互作用表现为引力．分子间距小于r0时，分子力表现为斥力，分子间距大于r0时分子力表现为引力，大于10r0时分子力几乎为零．结合分子力变化的特点分析分子势能的变化；根据气体膨胀的过程中体积增大，对外做功，再结合热力学第一定律分析气体是否吸收热量．【解答】解：A．对于不同的压强和温度，饱和蒸汽压不同，故绝对湿度大时相对湿度不一定大，故A错误；B．温度是分子的平均动能的标志，同一温度下，氮气分子的平均动能一定等于氧气分子的平均动能，故B 错误；C．荷叶上的小水滴呈球形，这是表面张力使液面收缩的结果，故C正确；D．分子a从无穷远处靠近固定不动的分子b，分子间距大于r0时分子力表现为引力，没有达到平衡位置过程中，分子力做正功，则分子势能减小；子间距小于r0时，分子力表现为斥力，距离再减小的过程中分子力做负功分子势能增大．所以当a．b间分子力为零时，它们具有的分子势能一定最小，故D正确；E、一定质量的理想气体等温膨胀，气体对外做功，而内能不变，根据热力学第一定律，气体一定从外界吸热，故E正确；故选：CDE14．【考点】理想气体的状态方程．【分析】气体温度保持不变，气体发生等温变化，根据题意求出上下两部分气体的状态参量，然后应用玻意耳定律列方程，然后求出外界大气压强．。
