10kV交联电力电缆技术规范书(YJV22-3X240)

10kV电缆技术规范书采购技术要求10kV电力电缆技术规范书1 总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的《商务部分》。

1.1.2 投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。

近3年至少有1000km的10kV电缆产品运行业绩。

1.1.3 投标人应仔细阅读招标文件，包括《商务部分》和《技术部分》的所有规定。

由投标人提供的10kV电力电缆应与本规范中规定的要求相一致。

卖方应仔细阅读包括本规范在内的招标文件中的所有条款。

卖方提供货物的技术规范应符合招标书要求。

1.1.4 本规范提出了对10kV电力电缆技术上的规范和说明。

1.1.5 如果投标人没有以书面形式对本规范的条文提出异议，则意味着投标人提供的产品完全符合本技术规范书的要求。

如有偏差，应在投标书中以技术专用部分附录的格式进行描述。

1.1.6 本规范所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。

1.1.7 本规范将作为订货合同的附件。

本规范未尽事宜，由合同双方在合同技术谈判时双方协商确定。

1.1.8 本规范中涉及的有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。

1.1.9 本规范中的规定如与技术规范专用部分有矛盾时，以专用部分为准。

1.1.10 本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合GB和IEC最新版本的标准和本规范的优质产品。

1.2投标人应提供的资格文件以下列明了对投标人的资质的基本要求，投标人应按下面所要求的内容和顺序提供翔实的投标资料，否则视为非响应性投标。

基本资质不满足要求、投标资料不翔实或严重漏项将导致废标。

1.2.1 拥有权威机构颁发的ISO9000系列的认证证书或等同的质量保证体系认证证书。

1.2.2 具有履行合同所需的生产技术和生产能力的文件资料。

1. 总则1.1 本技术条件仅适用于交流额定电压10KV XLPE绝缘电力电缆的订货。

1.2 本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。

1.3 本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5 卖方应有有效质量保证体系。

1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本设备技术规范书未尽事宜，由买卖双方协商确定。

2. 引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB12706 额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压1KV至30KV挤包绝缘电力电缆及其附件DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标志3. 使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。

3.1 运行条件3.1.1 系统额定电压：10KV3.1.2 系统最高运行电压：12KV3.1.3 系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4 系统频率：50HZ3.2 敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。

3.3环境条件：3.3.1周围空气温度最高温度： +40 0C最低温度： -30 0C最大日温差： 25 0C日照强度： 0.1 W/cm2（风速0.5m/s）3.3.2海拔高度 1100～1500m3.3.3 环境相对湿度日平均值： 95 %月平均值： 90 %3.3.4 地震烈度： 8 度水平加速度： 0.3 g垂直加速度： 0.15 g3.3.5 污秽等级：Ⅲ级3.3.6 覆冰厚度： 104. 技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。

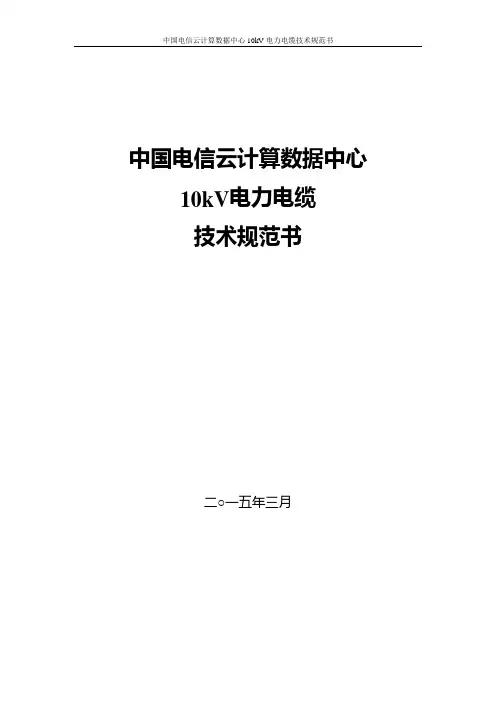

中国电信云计算数据中心10kV电力电缆技术规范书二○一五年三月目录1.概述 (1)1.1.定义 (1)1.2.必须满足的技术标准/规范 (2)2.采购需求（另提） (3)3.主要技术要求 (3)3.1总则 (3)3.1使用条件 (4)3.1.1运行条件 (4)3.1.2环境条件 (4)3.1.3 敷设条件 (4)3.1.4 运行要求 (4)3.1.5电缆结构图 (4)3.2技术要求 (5)3.2.1 导体 (5)3.2.2 挤出交联工艺 (5)3.2.3 导体屏蔽 (6)3.2.4 绝缘 (6)3.2.5 绝缘屏蔽 (6)3.2.6 金属屏蔽 (6)3.2.7 内衬层及填充物 (7)3.2.8 金属铠装 (7)3.2.9 外护套 (7)3.2.10 电缆不圆度 (7)3.2.11 成品电缆标志 (8)3.2.12 电缆盘 (8)3.3试验 (8)3.4包装储运 (10)3.5节能环保 (10)4.技术服务要求 (11)4.1.设备检验 (11)4.1.1.出厂检验 (11)4.1.2.供货 (12)4.1.3.到货检验 (12)4.1.4.到货抽检 (13)4.2.设备验收 (14)4.2.1初验 (14)4.2.2.终验 (14)4.3.保修 (14)4.3.1.保修期 (14)4.3.2.设备巡检服务 (15)4.3.3故障件修理 (15)4.3.4.故障响应及技术支持服务 (16)4.3.5备件供应 (18)4.3.6.技术文件 (18)4.3.7.特殊情况下的服务 (19)4.3.8.电子文档提供服务 (19)4.3.9.资料共享 (19)4.4.技术培训 (20)4.4.1.现场培训 (20)4.4.2.其它培训 (20)4.5.其它服务要求 (21)4.6附表 (21)1. 概述1.1. 定义本规范书为中国电信云计算数据中心10kV电力电缆的技术要求和供货要求，提供给供应商（投标方）进行技术应答和报价书之用。

10kV交联聚乙烯绝缘电力电缆招标技术规范书石河子天富农电有限责任公司二0一0年八月10kV交联聚乙烯绝缘电力电缆招标技术规范书一、总则⒈投标者必须仔细阅读包括本技术规范书在内的招标文件中的所有条款。

投标者提供的技术规范应符合招标文件所规定的要求。

⒉本技术规范书仅适用于110kV十户滩、明珠变电站10kV出线工程中的10kV交联聚乙烯绝缘电力电缆的招标。

它规定了10kV交联聚乙烯绝缘电力电缆应遵循的基本技术原则，包括10kV交联聚乙烯绝缘电力电缆技术性能、引用标准、使用条件、提供技术文件以及10kV交联聚乙烯绝缘电力电缆的具体技术参数和要求等内容。

⒊提供10kV交联聚乙烯绝缘电力电缆的制造厂商必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

投标者应具有设计、制造和提供过与本产品相类似的，或较规定的条件更严格的产品的销售业绩。

⒋本技术规范书如果投标者没有以书面形式对本技术规范的条文提出异议，则意味着卖方提供的产品完全符合本技术规范的要求。

如有异议，应在投标过程中一次性完整地以“对技术规范书的意见和同协议书的差异”为标题的专门章节中加以详细描述。

⒌本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。

⒍本技术规范书经买、卖双方确认后，与合同正文具有同等的法律效力。

⒎本技术规范书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。

⒏本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

二、投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

⒈投标人或制造商应提供本次投标产品的销售记录及相应的最终用户的使用情况证明。

⒉投标人或制造商应提供具有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。

⒊投标人或制造商应提供具有履行合同所需的技术和主要设备等生产能力的文件资料。

10kV交联聚乙烯架空绝缘线技术条件1.适用范围本技术条件适用于河南省电力公司10kV架空绝缘线的招标通用订货，是相关设备通用订货合同的技术条款。

2.采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

3.设备规范3.1 设备名称 10kV交联聚乙烯薄绝缘架空绝缘线3.2 设备规格 JKLYJ/QN3.3 主要技术要求3.3.1使用环境条件a. 海拔高度：≤1000m。

b. 环境温度： -20℃～+40℃c. 相对湿度： 90%（20℃）e. 最大日温差： 25℃i. 安装位置：户外架空敷设j. 适应环境污秽等级:3级3.3.2 使用运行条件a.额定电压：10kVb.设备最高电压：12kVc.系统额定频率：50Hzd.系统中性点接地方式：不接地或经消弧线圈接地，电网发生单相接地故障时，允许持续运行2小时。

e.电网最大相间短路电流：20kA，不大于5s。

3.4导体3.4.1导体采用紧压圆形绞合LY8或LY9型硬铝线,并符合GB3955电工圆铝线的规定，导体表面应光洁、无损伤屏蔽及绝缘层的毛刺、锐边，以及凸起或断裂的单线。

3.4.2成品导体应满足截面积70～120mm2层根数为1+6+12；150～240mm2层根数为1+6+12+17(18)，导体外径符合国标GB14049-93《额定电压10kV、35kV架空绝缘电缆》的规定。

3.4.3导体截面: ____________ 。

3.4.4导体的拉断力、直流电阻应符合GB14049-93《额定电压10kV、35kV架空绝缘电缆》的规定。

3.5绝缘层3.5.1绝缘料采用交联聚乙烯 ( XLPE ) 黑色耐候料，其所填加碳黑的比例适当，该比例的绝缘线的试件应通过光老化试验。

************箱站系统改造 1KV、10KV YJV22电力电缆技术规格书编制人：审核人：审定人：编制单位：编制日期：目录1. 总则2. 执行标准3. 使用特性4. 主要技术要求5. 试验6. 包装、运输7. 供货范围8. 其他1 总则1.1本技术规格书的适用于1KV、10KV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆的招标。

它包括电缆的使用性能、技术要求、主要技术性能、安装、试验、包装和运输等方面的要求。

1.2本技术规格书要求电缆能够用于固定敷设在交流50H Z、额定电压1KV或者10KV的电力输配电线路上作输送电能用。

2 执行标准Q/TEOR12-2000 （符合国家强制标准的企业产品标准）GB/T3953-1983 电工圆铜线GB/T6995-2008 电线电缆识别标志GB/T8170-1994 数字修约规则GB/T12706.1-2002 额定电压1kV~35kV挤包绝缘电力电缆及附件第3部分：额定电压1kV和3kV电缆GB/T12706.2-2002 《额定电压1kV~35kV挤包绝缘电力电缆及附件》第2部分：额定电压6kV到10kV电缆GB/T2951-1997 电缆绝缘和护套材料通用试验方法GB/T3048.1-3048.12-1994 电线电缆电性能试验方法GB/T3956-1997 电缆的导体JB/T8137-1999 电线电缆交货盘注：本技术规范不论是否标注日期，均执行最新版本。

3 使用特性3.1 1KV电缆运行条件3.1.1 系统额定电压（U/U）：0.6/1 kV。

)：1.2kV。

3.1.2 系统最高运行电压(Um3.1.3 系统频率：50Hz。

3.1.4 电缆导体的最高额定温度：120℃。

3.1.5 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过180℃。

3.2 1KV电缆敷设条件3.2.1 电缆敷设时最小允许弯曲半径应不小于15D；其中：D—电缆外径，mm；3.2.2 电缆敷设方式：可以安装在户外，直埋敷设于腐蚀性环境土壤中，具有良好的挡潮防水功能。

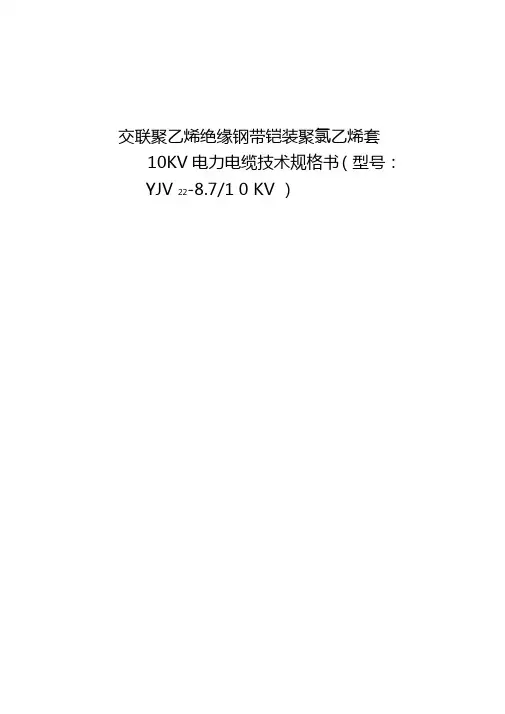

交联聚乙烯绝缘钢带铠装聚氯乙烯套10KV电力电缆技术规格书（型号：YJV 22-8.7/1 0 KV ）1.总则2.执行标准3.使用条件4.技术条件5.试验6.检验和验收7.质量保证8.交货能力9.包装储运1. 总则1.1本技术规格书规定了供货方应遵循的标准、电缆的技术要求、试验、包装及储运。

供方提供的电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.3本技术规格书是合同的主要技术文件之一，与合同具有同等的效力1.4 执行标准IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T3956-97 《电力电缆铜、铝导电线芯》GB3953 《电工圆铜线》GB3955 《电工圆铝线》GB2952 《电缆外护套》GB6995 《电线电缆识别标志方法》JB/T8137 《电线电缆交货盘》GB8170 《数字修约规则》GB50217 《电力电缆工程设计规范》DL401 《高压电缆选用导则》IEC60183 《高压电缆选用导则》IEC60332 《电缆在火焰条件下的燃烧试验》IEC60228 《绝缘电缆的导体》IEC60230 《电缆及附件的冲击试验》IEC600602. 使用条件2.1 运行条件系统标称电压 U0/U 《高压试验技术》8.7/10KV系统最高运行电压 Um 12KV系统频率2.2 运行要求50Hz电缆导体的额定运行温度90 °C 短路时电缆导体的最高温度250 C 2.3运行环境条件环境温度—25C〜+ 40C地震烈度7 度（ a=0.1g）2.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

3. 技术条件3.1导体3.1.1导体采用 1 号光亮圆铜杆制圆铜单线绞合紧压而成，紧压系数不小于0.9，导体符合 GB/T3956规定。

3.1.2导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线。

3.2导体屏蔽3.2.1导体屏蔽为挤包交联型半导电层。

10kV电力电缆技术规范书1 总则2 通用技术要求3 试验4 技术服务、工厂检验和监造5 产品标志、包装、运输和保管6 投标时应提供的其它资料附录A供货业绩附录B工艺控制一览表附录C主要生产设备清单附录D主要试验设备清单附录E主要原材料产地清单附录F本工程人力资源配置表- 1 -1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质, 具体资质要求详见招标文件的商务部分。

1.1.2 投标人应仔细阅读本招标文件, 包括商务和技术部分的所有规定。

由投标人提供的电力电缆应与本技术规范书中规定的要求相一致。

出卖人应仔细阅读包括本技术规范书在内的招标文件中的所有条款。

出卖人提供货物的技术规范应符合招标书要求。

1.1.3本技术规范书提出了对电力电缆技术上的规范和说明。

1.1.4 如果投标人没有以书面形式对本技术规范书的条文提出异议, 则意味着投标人提供的产品完全符合本技术规范书的要求。

如有偏差, 应在投标书中以技术专用部分附录的格式进行描述。

1.1.5 本技术规范书所使用的标准如与投标人所执行的标准不一致时, 按较高标准执行。

1.1.6 本招标文件将作为订货合同的附件。

本技术规范书未尽事宜, 由合同双方在合同技术谈判时双方协商确定。

1.1.7 本技术规范书中涉及的有关商务方面的内容, 如与招标文件的《商务部分》有矛盾时, 以《商务部分》为准。

1.1.8 本技术规范书中的规定如与技术规范专用部分有矛盾时, 以专用部分为准。

1.2 投标人应提供的资格文件以下列明了对投标人的资质的基本要求, 投标人应按下面所要求的内容和顺序提供详实投标资料, 否则视为非响应性投标。

基本资质不满足要求、投标资料不详实或严重漏项将导致废标。

1.2.1 拥有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

1.2.2具有履行合同所需的生产技术和生产能力的文件资料。

1.2.3有能力履行合同设备维护保养、修理及其他服务义务的文件。

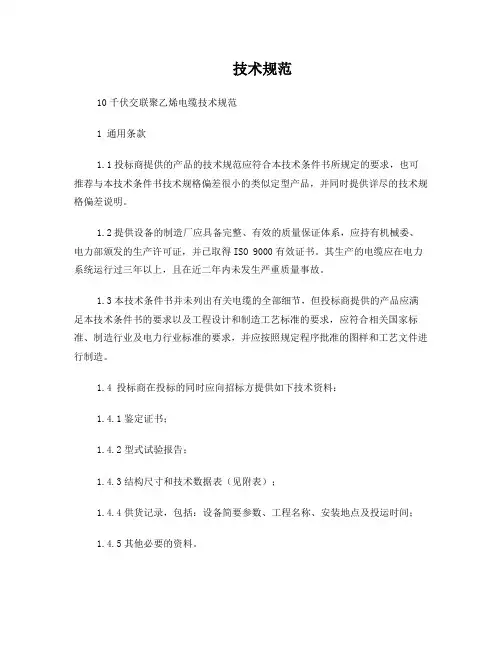

技术规范10千伏交联聚乙烯电缆技术规范1 通用条款1.1投标商提供的产品的技术规范应符合本技术条件书所规定的要求，也可推荐与本技术条件书技术规格偏差很小的类似定型产品，并同时提供详尽的技术规格偏差说明。

1.2提供设备的制造厂应具备完整、有效的质量保证体系，应持有机械委、电力部颁发的生产许可证，并已取得ISO 9000有效证书。

其生产的电缆应在电力系统运行过三年以上，且在近二年内未发生严重质量事故。

1.3本技术条件书并未列出有关电缆的全部细节，但投标商提供的产品应满足本技术条件书的要求以及工程设计和制造工艺标准的要求，应符合相关国家标准、制造行业及电力行业标准的要求，并应按照规定程序批准的图样和工艺文件进行制造。

1.4 投标商在投标的同时应向招标方提供如下技术资料：1.4.1鉴定证书；1.4.2型式试验报告；1.4.3结构尺寸和技术数据表（见附表）；1.4.4供货记录，包括：设备简要参数、工程名称、安装地点及投运时间；1.4.5其他必要的资料。

1.5 合同签定后2周内供货方应提供认可图纸。

用户在收到认可图纸1周内将确认的一份图纸寄送供货方。

1.6 供货方应提供有关技术服务，监督电缆敷设与安装。

现场交接试验数据经双方确认后，留现场一份。

1.7 电缆应妥善包装在符合GB 4005 规定要求的电缆盘上，每盘电缆均应附有产品质量验收合格证和出厂试验报告。

电缆内、外端头应可靠密封，伸出盘外的电缆端头应钉保护罩，伸出的长度应不小于300mm。

重量不超过80kg的短段电缆允许成圈包装。

1.8供货方负责将电缆运送到安装现场，并做到使电缆在运输过程中不受机械损伤。

在车辆、船舶等运输工具上，电缆盘必须放稳且不允许平放，并用合适方法固定，防止互撞或翻倒。

1.9 开盘检验将在安装现场进行，由供需双方联合进行产品结构尺寸解剖检查验收。

如发现损坏供货方应负责补救。

若存在严重缺陷或严重偏差，购货方有权拒收。

1.10处罚电缆交接过程中若发现下述问题，处罚如下：1.10.1型式试验数据或技术参数与本技术条件书不符，且未在投标书中说明，购货方拒绝接收。

（2009年版）国家电网公司物资采购标准（电缆卷电力电缆册）晋中平遥2010年农网10kV及以下升级工程10kV电力电缆专用技术规范（编号：1404001-0010-01）晋中电力设计院二〇一〇年十一月目录1 技术参数和性能要求 (1)1.1 8.7/15kV电缆结构及技术参数 (1)1.2 电缆非电气技术参数 (1)2 项目需求部分 (6)2.1货物需求及供货范围一览表 (6)2.2 必备的备品备件、专用工具和仪器仪表需求表 (6)2.3 投标人应提供的有关资料 (6)2.4 工程概况 (7)2.5 使用条件 (7)2.6 项目单位技术差异表 (8)3投标人响应部分 (8)3.1 技术偏差 (8)3.2 投标产品的销售及运行业绩表 (8)3.3 主要原材料产地表 (9)3.4 推荐的备品备件、专用工具和仪器仪表供货表 (9)精品文档1 技术参数和性能要求投标人应认真填写表1～表3中投标人保证值，不能空格，也不能以“响应”两字代替。

不允许改动招标人要求值。

如有偏差，请填写表9 技术偏差表。

1.1 8.7/15kV电缆结构及技术参数8.7/15kV电缆结构及技术参数见表1～表2。

1.2 电缆非电气技术参数电缆非电气技术参数见表3。

表1 8.7/15kV电缆结构参数表序号项目单位标准参数值投标人保证值备注1 电缆型号/2 铜导体材料/ 铜投标人填写材料生产厂及牌号/ 投标人提供投标人填写芯数×标称截面芯×mm23×70 投标人填写3×120 投标人填写3×240 投标人填写3×300 投标人填写3×400 投标人填写结构形式圆形紧压投标人填写最少单线根数根12 投标人填写对应70截面18 投标人填写对应120截面34 投标人填写对应240截面34 投标人填写对应300截面53 投标人填写对应400截面单线直径mm投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面导体外径mm投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面紧压系数≥0.9 投标人填写3 铝导体材料/ 铝投标人填写材料生产厂及牌号/ 投标人提供投标人填写芯数×标称截面芯×mm23×70 投标人填写3×120 投标人填写3×240 投标人填写3×300 投标人填写3×400 投标人填写结构形式圆形紧压投标人填写最少单线根数根12 投标人填写对应70截面15 投标人填写对应120截面30 投标人填写对应240截面30 投标人填写对应300截面53 投标人填写对应400截面单线直径mm 投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面导体外径mm 投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面紧压系数≥0.9 投标人填写4 挤包导体屏蔽层材料、生产厂及牌号半导电料投标人填写平均厚度mm 0.8mm 投标人填写最小厚度mm 0.7mm投标人填写外径mm 投标人填写5 绝缘材料、生产厂及牌号/ XLPE 投标人填写平均厚度不小于标称厚度tmm 4.5投标人填写最薄点厚度不小于mm 4.1 投标人填写偏心度% 10% 投标人填写6 挤包绝缘屏蔽层标称厚度mm 0.8mm投标人填写最小厚度mm 0.6mm投标人填写外径mm 投标人填写7 金属屏蔽铜带层数/ 1 投标人填写铜带厚度mm 0.10 投标人填写搭盖率不小于% 20 投标人填写20℃时最大直流电阻Ω/km/ 投标人填写8 填充层填充材料/ 非吸湿性聚丙烯撕裂薄膜投标人填写9 隔离套挤包材料/ 投标人填写最小厚度不小于标称厚度Tmm 80%*T投标人填写10 内衬层材料/ 投标人填写厚度mm 投标人填写11 铠装层材料/ 镀锌钢带投标人填写钢带厚度/钢丝直径mm投标人填写投标人填写钢带层数层 2 投标人填写钢带宽度mm 投标人填写12 外护套材料/ PVC/PE 投标人填写材料生产厂及牌号/ 投标人提供投标人填写颜色/ 黑色/红色投标人填写标称厚度T mm3.2 投标人填写对应70截面3.4 投标人填写对应120截面4.0 投标人填写对应240截面4.0 投标人填写对应300截面4.0 投标人填写对应400截面最薄点厚度不小于mm 90%*t投标人填写13 电缆外径（D）mm投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面表2 8.7/10kV电缆电气技术参数表序号项目单位标准参数值投标人保证值备注1 20℃时铜导体最大直流电阻Ω/km0.268投标人填写对应70截面0.153投标人填写对应120截面0.0754投标人填写对应240截面0.0601投标人填写对应300截面0.0470投标人填写对应400截面2 20℃时铝导体最大直流电阻Ω/km0.443投标人填写对应70截面0.253投标人填写对应120截面0.125投标人填写对应240截面0.100投标人填写对应300截面0.0778投标人填写对应400截面3 90℃时铜导体最大交流电阻Ω/km 投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面4 90℃时铝导体最大交流电阻Ω/km 投标人填写对应70截面投标人填写对应120截面投标人填写对应240截面投标人填写对应300截面投标人填写对应400截面5 导体允许短路电流（250 ℃）kA/5s 投标人填写6 允许屏蔽短路电流kA/5s 投标人填写7 电缆电容值μF/km 投标人填写8 电缆电感值μH/km 投标人填写9 电缆长期允许载流量 A 投标人填写10 导体温度℃90投标人填写正常运行时最高允许温度250投标人填写短路时最高允许温度11 局部放电（试验灵敏度10 pC或更优，15 kV下）pC无可检测放电投标人填写12 雷电冲击试验(导体温度95 ℃～100 ℃)kV/次±95/各10投标人填写13 tanδ（导体温度95 ℃～100 ℃下）/≤8×10-4投标人填写14 导体屏蔽层老化前后90 ℃时电阻率Ω·m≤1000投标人填写15 绝缘屏蔽层老化前后90 ℃时电阻率Ω·m≤500投标人填写16 出厂工频电压试验kV/min30.5/5 投标人填写17 安装后工频电压试验kV/min15/5 投标人填写18 电缆盘尺寸mm 投标人填写19 电缆敷设时的最小弯曲半径m 10D 投标人填写20 电缆运行时的最小弯曲半径m 投标人填写21 电缆敷设时的最大牵引力N/mm270投标人填写铜芯，牵引头40投标人填写铝芯，牵引头22 电缆敷设时的最大侧压力N/m 投标人填写23 电缆质量kg/m 投标人填写24 电缆敷设时允许环境温度℃投标人填写25 电缆在正常使用条件下的寿命年≥30 投标人填写26最大卤素含量（低毒电缆）mg/g投标人填写采用阻燃电缆时填写27 最大烟密度（低烟）投标人填写采用阻燃电缆时填写28 电缆阻燃级别A级投标人填写采用阻燃电缆时填写表3 电缆非电气技术参数表序号项目单位标准参数值投标人保证值1 绝缘老化前抗张强度不小于MPa 12.5 老化前断裂伸长率不小于% 200 老化后抗张强度变化率不超过% ±25 老化后断裂伸长率变化率不超过% ±25 电缆段老化后抗张强度变化率不超过% ±25 电缆段老化后断裂伸长率变化率不超过% ±25 绝缘收缩试验不大于% 4热延伸负荷下伸长率不大于% 175冷却后永久伸长率不大于% 152 外护套PE PVC 老化前抗张强度不小于MPa 12.5 12.5 老化前断裂伸长率不小于% 300 150 老化后抗张强度不小于MPa / 12.5 老化后断裂伸长率不小于% 300 150 老化后抗张强度变化率不超过% / ±25 老化后断裂伸长率变化率不超过% / ±25 电缆段老化后抗张强度变化率不超过% / ±25电缆段老化后断裂伸长率变化率不超过% / ±25 高温压力试验，压痕深度不大于% 50 50 热冲击试验/ / 不开裂低温冲击试验/ / 不开裂低温拉伸，断裂伸长率不小于% / 20 热失重，最大允许失重mg/cm2/ 1.5碳黑含量% 2.0～3.0/3 剥离力半导电屏蔽剥离力N8—402 项目需求部分2.1货物需求及供货范围一览表表4 货物需求及供货范围一览表序号材料名称单位项目单位要求投标人响应型号规格数量型号规格数量110kV交联聚乙烯电缆kmAC10kV,YJLV,240,3,22,ZR,Z4.529其它其它备注2.2 必备的备品备件、专用工具和仪器仪表需求表表5 必备的备品备件、专用工具和仪器仪表供货表序号名称单位项目单位要求投标人响应备注型号和规格数量型号和规格数量123452.3 投标人应提供的有关资料2.3.1 电缆的有关设计资料a 电缆截面图及说明。

10kV三芯交联聚乙烯电缆技术条件1.适用范围本技术条件适用于河南省电力公司10kV三芯交联聚乙烯电缆的招标通用订货，是相关设备通用订货合同的技术条款。

2.采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

3.设备规范及型号3.1 设备名称 10kV三芯交联聚乙烯电缆3.2 设备型号 (ZR)YJY22/YJLY22-8.7/10-3× mm24.技术要求4.1 电缆制造厂应按本技术要求,同时应满足本标准的要求组织生产,并提供国家电线电缆检测中心或国家电网公司电力设备质量检验测试中心的鉴定报告。

4.2 主要技术内容4.2.1 使用环境条件4.2.1.1 海拔: 不高于1000m4.2.1.2 使用环境温度: 空气不高于 +40℃空气不低于 -20℃土壤最高温度25℃；土壤热阻系数:1.2℃.m／W。

4.2.2 敷设条件、安装位置及环境4.2.2.1电缆敷设在沟道内，沟道雨季有积水,电缆会完全浸入水中。

4.2.2.2电缆敷设在排管内，排管材料为水泥、塑料或钢铁。

4.2.2.3电缆直接埋设在土壤中，埋设深度为1.0 1.5m。

4.2.2.4电缆终端安装于户内开关柜或户外杆塔上，电缆户外终端直接安装在户外电缆终端站内。

4.2.2.6敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不低于0℃。

4.2.2.7 敷设电缆使用机械牵引4.2.3 使用系统条件4.2.3.1 电压额定工作电压:U0/U: 8.7kV/10KV4.2.3.2 额定频率:50Hz4.2.3.3 接地方式:中性点不接地系统或经消弧线接地或小电阻接地系统。

4.2.3.4短路电流和持续时间：20kA/2s。

新型家园10kV配电工程ZRYJV22电缆技术规范书目录1.总则2.技术要求3.主要技术参数及要求4.试验及验收5.其他要求附录一买方提出的技术文件1．总则1．0．1 本技术规范书仅适用于新型家园10kV配电工程中用的ZRYJV22电力电缆，它提出了该设备的功能设计、结构、安装、试验和验收等方面的技术要求。

1．0．2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本要求和工业标准的优质产品。

1．0．3 如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本技术规范书，如有异议，不管多微小，都应以书面形式加以详细描述。

1．0．4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1．0．5 本技术规范书未尽事宜，由买卖双方协商确定。

2．技术要求2．1 应遵循的主要现行标准GB12666.5 《电线电缆成束燃烧试验》GB12706 《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》等相关国家标准及IEC60502行业标准。

2．2 环境条件2．2．1 周围空气温度最高温度： +40℃最低温度： -25℃最大日温差： 25K2．2．2 海拔高度≤1000m2．2．3 环境相对湿度日平均≤95%月平均≤90%3．主要技术参数及要求3．1 基本技术参数3．1．1 型号：ZRYJV22-4×(10、16、35、50、70、95、120、150、185、240) mm23．1．2 额定电压：0.6/1千伏3．1．3 导线长期最高工作温度：≦90℃3．1．4 电缆弯曲半径：≥20D3．2 基本要求3．2．1 敷设时不受水平落差限制3．2．2 外护套不得有破损现象4．试验及验收4. 1试验卖方提供的产品需进行符合GB12666、GB12706等标准要求进行的试验，以保证产品的质量。

4. 1. 1出厂试验产品出厂前应进行下述项目的试验，并提供合格、有效的试验报告：1）绝缘电阻测量2）直流电阻测量3）耐压试验（5min）：3.5kV4）机械性能和热老化性能试验（绝缘、护套）4. 2 验收4. 2. 1 产品应由卖方检验合格后方能出厂。

10kV电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2 技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。

800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。

2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。

生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100cm。
