(技术规范标准)电缆技术规范书

电力电缆技术规范书1、总则本规范书适用于交流额定电压0.6/1KV挤出绝缘电力电缆的订货。

本规范书规定了使用交流额定电压0.6/1KV电力电缆的结构材料、技术条件、验收规则、试验、包装及储运。

2、引用标准引用的所有标准均为最新版本GB/T12706-2008 额定电压1KV（U m=1.2KV）到35KV（U m=40.5KV）挤包绝缘电力电缆及附件IEC60502-1；2004 额定电压1-30KV挤包固体绝绷电力电缆GB2952-2008 电缆外护层GB/T3956-2008 电缆的导体GA306-2007 阻燃及耐火电缆GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2007 电线电缆电性能试验方法GB50217-2007 电力工程电缆设计规范3. 使用特性3.1 运行条件3.1.1 系统额定电压：挤包绝缘电力电缆为1KV及以下3.1.2 电缆额定电压U0/U：挤包绝缘电力电缆为0.6/1KV.3.1.3 正常运行时导体最高温度：采用聚氯乙烯绝缘为70℃；采用交联聚乙烯绝缘为90℃。

3.1.4 系统频率：50HZ3.2 安装条件3.2.1 具有聚氯乙烯绝缘或护套的电缆，安装时的环境温度不宜低于0℃。

3.2.2 对于挤包绝缘电力电缆安装时的最小弯曲半径见下表。

4. 产品的主要技术条件额定电压0.6/1KV聚氯乙烯电力电缆的产品结构及各项技术指标符合GB/T12706-2008《额定电压1KV到35KV挤包绝缘电力电缆及附件》第1部分：额定电压1KV和3KV电缆的规定。

4.1 结构材料4.1.1 导体4.1.1.1 导体结构和外径符合GB/T3956-2008的规定。

4.1.1.2 导体单线采用TR型圆线或LY6型圆铝线，两者应分别符合GB3953-2009《电工圆铜线》和GB3955-2009《电工圆铝线》的规定。

TR型圆铜线在20℃时的电阻率不大于0.017241Ω·mm2/m，伸长率不小于25%。

高低压电缆技术规格书************公司目录1.概述 (1)2.总体要求 (1)3.技术规格书 (2)3.1.技术标准 (2)3.2.产品名称 (2)3.3.执行标准 (3)3.4.使用特性 (4)3.5.技术要求 (4)3.6.成品电缆 (6)4.试验 (6)5.包装及运输和保管 (7)6.供应商文件 (16)7.现场服务 (17)8.质量保证 (18)9.完成时间及其它有关事项 (18)10.验收标准和方法 (19)11.投标方需填附表 (19)1.概述本工程为*************公司焦炉气制LNG项目，建设地点位于********循环经济聚集区。

本项目以***********为主。

项目包括10KV高压电缆和0.4KV 低压电缆及控制电缆。

2.总体要求2.1.高、低压电力电缆的技术要求要符合国家有关规定，并满足************公司的现场工艺技术要求；2.2.高、低压电力电缆技术规范要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合工业标准的优质产品；2.3.本技术规范书适用于京宝新奥LNG项目高、低压电力电缆。

规范书提出了高、低压电力电缆的制造、性能、安装和试验等方面的技术要求。

2.4.如果乙方没有以书面形式对本技术规范书的条文提出异议，则意味着乙方提供的产品完全符合本技术规范书的要求。

如有异议，应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。

2.5.本技术规范书使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。

2.6.本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

2.7.本技术规范书未尽事宜，由甲、乙双方协商确定。

3.技术规格书3.1.技术标准3.1.1.供货长度应大于等于技术规格书中规定的长度，并有以米为单位的计米标识、规格型号、制造厂标识。

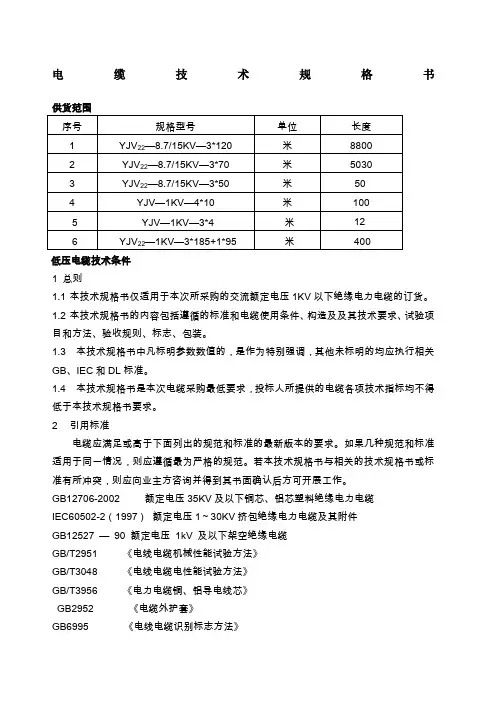

电缆技术规格书低压电缆技术条件1 总则1.1 本技术规格书仅适用于本次所采购的交流额定电压1KV以下绝缘电力电缆的订货。

1.2 本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。

1.3 本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4 本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。

2 引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。

如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。

若本技术规格书与相关的技术规格书或标准有所冲突，则应向业主方咨询并得到其书面确认后方可开展工作。

GB12706-2002 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502-2（1997）额定电压1～30KV挤包绝缘电力电缆及其附件GB12527 —90 额定电压1kV 及以下架空绝缘电缆GB/T2951 《电线电缆机械性能试验方法》GB/T3048 《电线电缆电性能试验方法》GB/T3956 《电力电缆铜、铝导电线芯》GB2952 《电缆外护套》GB6995 《电线电缆识别标志方法》GB50217 《电力电缆工程设计规范》DL401 《高压电缆选用导则》IEC183 《高压电缆选用导则》IEC60502 《额定电压35kV及以下挤出塑料绝缘电力电缆》IEC228 《绝缘电缆的导体》IEC230 《电缆及附件的冲击试验》IEC60 《高压试验技术》3、电缆使用条件3.1.1主要在室内外隧道、管沟、桥架，也可埋在松散土壤中及作为固定敷设用或引户线。

3.1.2周围空气温度：最高+60 ℃，最低-15 ℃，日温差15 ℃，海拔高度不大于1000m 。

3.2 技术参数和要求3.2.1 材质线芯：铜芯，铜材必须是无氧铜绝缘物：3.2.2 最高工作温度：交联聚乙稀90 ℃( 聚氯乙稀70 ℃) ，5 秒钟内短路温度≤250 ℃。

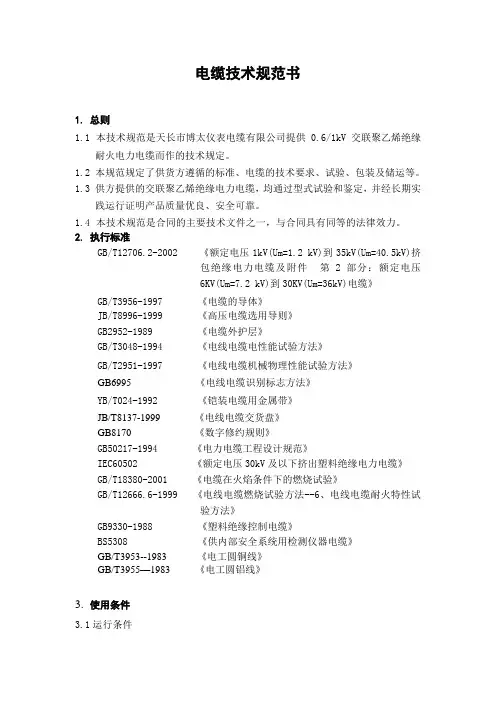

电缆技术规范书1.总则本技术规范是天长市博太仪表电缆有限公司提供1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。

本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。

供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。

2.执行标准GB/ 《额定电压1kV(Um= kV)到35kV(Um=挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um= kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/ 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件运行条件/U 1kV系统标称电压U系统最高运行电压Um系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径运行环境条件3.3.1 环境温度.：-25～+45℃。

1.总那么1.1本技术条件仅适用于交流额定电压10KVXLPE尽缘电力电缆的订货。

1.2本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验工程和方法、验收规那么、标志、包装。

1.3本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4要是卖方没有以书面形式对本标准书的条文提出异议，那么表示卖方提供的设备完全符合本标准书的要求。

如有异议，不管是多么微小，都应在报价书中以“对本标准书的意见和同标准书的差异〞为标题的专门章节中加以具体描述。

1.5卖方应有有效质量保证体系。

1.6本设备技术标准书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的效力。

1.7本设备技术标准书未尽事宜，由买卖双方协商确定。

2.引用标准以下标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采纳以下标准最新版本的可能性。

GB12706额定电压35KV以下铜芯、铝芯塑料尽缘电力电缆IEC60502额定电压1KV至30KV挤包尽缘电力电缆及其附件DL401高压电缆选用导那么GB2952电缆外护层GB6995电线电缆识不标志3.使用条件各单位订货时应参照以下条文结合工程实际提出使用条件，并符合DL401的。

3.1运行条件系统额定电压：10KV系统最高运行电压：12KV系统中性点接地点式和电缆额定电压〔Uo/U〕：a.中性点不接地系统，电缆Uo/U为8.7/10KV；系统频率：50HZ3.2敷设条件：能够为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。

3.3环境条件：四面空气温度最高温度：+400C最低温度：-300C最大日温差：250C日照强度：0.1W/cm2〔风速m/s〕海拔高度1100～1500m环境相对湿度日平均值：95%月平均值：90%3.3.4地震烈度：8度水平加速度：0.3 g垂直加速度：0.15 g污秽等级：Ⅲ级覆冰厚度：104.技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各局部的原材料及其来源、性能指标等，并在供货合同中明确。

10交联聚乙烯绝缘电力电缆 招标技术规范书一、总则 ⒈ 投标者必须仔细阅读包括本技术规范书在内的招标文件中的所有条款。

投标者提供的技术规范应符合招标文件所规定的要求。

⒉ 本技术规范书仅适用于110十户滩、明珠变电站10出线工程中的10交联聚乙烯绝缘电力电缆的招标。

它规定了10交联聚乙烯绝缘电力电缆应遵循的基本技术原则，包括10交联聚乙烯绝缘电力电缆技术性能、引用标准、使用条件、提供技术文件以及10交联聚乙烯绝缘电力电缆的具体技术参数和要求等内容。

⒊ 提供10交联聚乙烯绝缘电力电缆的制造厂商必须具备权威机关颁发的9000系列的认证书或等同的质量保证体系认证证书。

投标者应具有设计、制造和提供过与本产品相类似的，或较规定的条件更严格的产品的销售业绩。

⒋ 本技术规范书如果投标者没有以书面形式对本技术规范的条文提出异议，则意味着卖方提供的产品完全符合本技术规范的要求。

如有异议，应在投标过程中一次性完整地以“对技术规范书的意见和同协议书的差异”为标题的专门章节中加以详细描述。

⒌ 本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。

⒍ 本技术规范书经买、卖双方确认后，与合同正文具有同等的法律效力。

⒎ 本技术规范书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。

⒏ 本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

二、投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

⒈ 投标人或制造商应提供本次投标产品的销售记录及相应的最终用户的使用情况证明。

⒉ 投标人或制造商应提供具有权威机关颁发的–9000系列的认证书或等同的质量保证体系认证证书。

⒊ 投标人或制造商应提供具有履行合同所需的技术和主要设备等生产能力的文件资料。

⒋ 投标人应提供本次投标产品的生产许可证。

⒌ 投标人应提供本次投标产品的技术数据表和有关技术资料。

35kV交联聚乙烯电缆技术条件1.适用范围本技术条件适用于35KV电缆的招标通用订货，是相关设备通用订货合同的技术条款。

2.采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

3．使用条件3．1运行条件3．1．1系统额定电压：35kV3．1．2系统最高运行电压：40.5kV3．1．4系统频率：50Hz3．1．5系统接地方式：中性点不接地系统（含经消弧线圈接地）3．2环境条件3．2．1海拔高度：不大于1000 m3．2．2环境温度：－25℃～＋45℃3．2．3土壤热阻系数：1.2℃.m/W3．2．4埋设深度：1.1米3．2．5土壤温度：25℃3．2．6空气温度：40℃3．3敷设条件、安装位置及环境3.3.1电缆敷设在沟道内，沟道雨季有积水,电缆会完全浸入水中。

3.3.2电缆敷设在排管内，排管材料为水泥、塑料或钢铁。

3.3.3电缆直接埋设在土壤中，埋设深度为1.0 1.5m。

3.3.4电缆终端安装于户内开关柜或户外杆塔上，电缆户外终端直接安装在户外电缆终端站内。

3.3.5敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不低于0℃。

3.3.6敷设电缆使用机械牵引4．1使用特性电缆导体的最高额定工作温度90℃，短路时电缆导体的最高温度250℃（持续时间不超过5秒）4．2型号投标电缆型号: YJV22或YJLV22（交联聚乙烯绝缘聚氯乙烯内护套钢带铠装聚氯乙烯护套电力电缆）4．3电缆额定电压 U／U 26/35kV4．4结构材料4．4．1导体导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体采用绞合圆形紧压线芯，紧压系数不小于0.9。

4．4．2挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽采用芬兰诺基压公司的三层共挤挤塑机生产；挤出交联工艺采用导体预热、痰气加热、氮气冷却，全封闭干式交联。

新型家园10kV配电工程ZRYJV22电缆技术规范书目录1.总则2.技术要求3.主要技术参数及要求4.试验及验收5.其他要求附录一买方提出的技术文件1．总则1．0．1 本技术规范书仅适用于新型家园10kV配电工程中用的ZRYJV22电力电缆，它提出了该设备的功能设计、结构、安装、试验和验收等方面的技术要求。

1．0．2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本要求和工业标准的优质产品。

1．0．3 如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本技术规范书，如有异议，不管多微小，都应以书面形式加以详细描述。

1．0．4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1．0．5 本技术规范书未尽事宜，由买卖双方协商确定。

2．技术要求2．1 应遵循的主要现行标准GB12666.5 《电线电缆成束燃烧试验》GB12706 《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》等相关国家标准及IEC60502行业标准。

2．2 环境条件2．2．1 周围空气温度最高温度：+40℃最低温度：-25℃最大日温差：25K2．2．2 海拔高度≤1000m2．2．3 环境相对湿度日平均≤95%月平均≤90%3．主要技术参数及要求3．1 基本技术参数3．1．1 型号：ZRYJV22-4×(10、16、35、50、70、95、120、150、185、240) mm23．1．2 额定电压：0.6/1千伏3．1．3 导线长期最高工作温度：≦90℃3．1．4 电缆弯曲半径：≥20D3．2 基本要求3．2．1 敷设时不受水平落差限制3．2．2 外护套不得有破损现象4．试验及验收4. 1试验卖方提供的产品需进行符合GB12666、GB12706等标准要求进行的试验，以保证产品的质量。

4. 1. 1出厂试验产品出厂前应进行下述项目的试验，并提供合格、有效的试验报告：1）绝缘电阻测量2）直流电阻测量3）耐压试验（5min）：3.5kV4）机械性能和热老化性能试验（绝缘、护套）4. 2 验收4. 2. 1 产品应由卖方检验合格后方能出厂。

10kV交联聚乙烯绝缘电力电缆招标技术规范书石河子天富农电有限责任公司二0一0年八月10kV交联聚乙烯绝缘电力电缆招标技术规范书一、总则⒈投标者必须仔细阅读包括本技术规范书在内的招标文件中的所有条款。

投标者提供的技术规范应符合招标文件所规定的要求。

⒉本技术规范书仅适用于110kV十户滩、明珠变电站10kV出线工程中的10kV交联聚乙烯绝缘电力电缆的招标。

它规定了10kV交联聚乙烯绝缘电力电缆应遵循的基本技术原则，包括10kV交联聚乙烯绝缘电力电缆技术性能、引用标准、使用条件、提供技术文件以及10kV交联聚乙烯绝缘电力电缆的具体技术参数和要求等内容。

⒊提供10kV交联聚乙烯绝缘电力电缆的制造厂商必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

投标者应具有设计、制造和提供过与本产品相类似的，或较规定的条件更严格的产品的销售业绩。

⒋本技术规范书如果投标者没有以书面形式对本技术规范的条文提出异议，则意味着卖方提供的产品完全符合本技术规范的要求。

如有异议，应在投标过程中一次性完整地以“对技术规范书的意见和同协议书的差异”为标题的专门章节中加以详细描述。

⒌本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。

⒍本技术规范书经买、卖双方确认后，与合同正文具有同等的法律效力。

⒎本技术规范书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。

⒏本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

二、投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

⒈投标人或制造商应提供本次投标产品的销售记录及相应的最终用户的使用情况证明。

⒉投标人或制造商应提供具有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。

⒊投标人或制造商应提供具有履行合同所需的技术和主要设备等生产能力的文件资料。

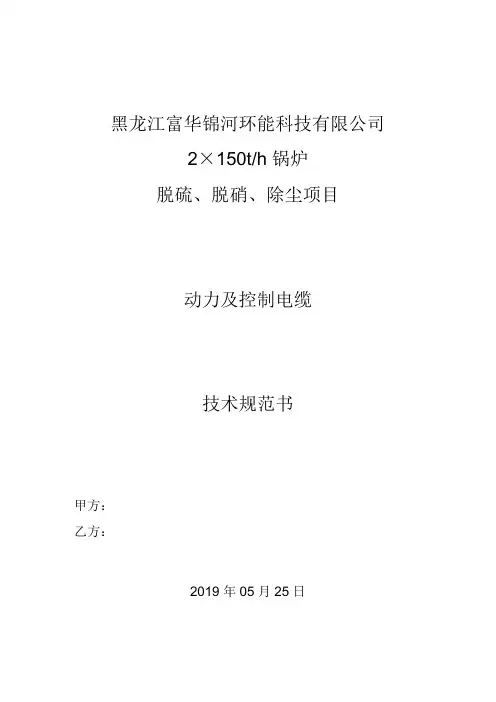

黑龙江富华锦河环能科技有限公司2×150t/h锅炉脱硫、脱硝、除尘项目动力及控制电缆技术规范书甲方：乙方：2019年05月25日目录1、总则 (2)2、范围 (2)3、规范标准 (2)4、高压电缆技术要求 (3)5、低压电缆技术要求 (5)6、试验 (13)7、验收 (13)8、质量保证及质量控制 (14)9、包装储运 (14)10、附表 (14)1、总则1.1本技术协议是合同的基础文件，经双方签字确认后作为合同的技术附件，是最终商务合同的组成部分。

1.2在具体工程实施阶段，乙方根据工程的实际情况及国家最新标准、规范提供优质产品。

乙方按照国家标准及相关的标准对电缆进行制造、检验、试验、包装运输、安装和运行。

乙方提供的电缆，均需通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.3本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。

1.4本技术规范书使用的标准如遇与乙方所执行的标准发生矛盾时，按较高标准执行，在此期间若颁布有较高要求的技术标准及规定、规范，则应以最新技术、标准、规范执行。

1.5如果乙方没有以书面形式对本技术规范书条文提出异议，那么甲方可认为乙方提供的产品完全符合本技术规范书的要求。

1.6在签订合同之后，甲方有权提出因规范标准和规定及工程条件发生变化而产生的一些补充要求，所提出问题由甲乙双方共同协商解决。

2、范围本技术规范书仅适用于黑龙江富华锦河环能科技有限公司2×150t/h锅炉脱硫、脱硝、除尘项目电缆的采购。

3、规范标准本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合国家或国际标准和本规范书的优质产品。

若乙方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。

执行标准号执行标准名称GB/T12706 额定电压1kV(Um=1.2kV)到35kV（Um=45.0kV）挤包绝缘电力电缆和附件GB/T9330 塑料绝缘控制电缆Q/TEOR10 计算机电缆GB/T3956 电缆的导体GB/T2952 电缆外护层GB/T6995 电线电缆识别标志方法GB 50217-1994 电力工程电缆设计规范GB/T 7594-1987 电线电缆橡皮绝缘和橡皮护套GB/T 3048-1994 电线电缆电性能试验方法GB/T 2951-1994 电缆绝缘和护套材料通用试验方法GB/T18380-2001 电缆在火焰条件下的燃烧试验GB/T8815-2002 电线电缆用软聚氯乙烯塑料GB8137-99 电线电缆交货盘电缆必须能通过国家质量检测部门或第三方检测机构检测，达到相关国家标准。

电缆技术规范书1.总则1.1本技术规范是天长市博太仪表电缆有限公司提供0.6/1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。

1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。

1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。

2.执行标准GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件3.1运行条件系统标称电压U/U 0.6/1kV系统最高运行电压Um 1.2kV系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径3.3运行环境条件3.3.1 环境温度.：-25～+45℃。

电力电缆技术规范书电力电缆技术规范书中国电信集团公司内蒙古网络资产分公司二ΟΟ九年三月1.要紧技术要求和指标1.1导体应采纳TR型圆铜单线或镀锡圆铜单线。

1.2导体中单线的最大直径应符合表1的规定。

1.1.4导体应进行绞合，不承诺整股接头，股线中的单线承诺接头。

但相邻两个接头的间距应在小于300mm.。

1.2、隔离层1.2.1阻燃型电缆的导体表面应有非吸湿性材料的隔离层。

1.2.2耐火型电费的导体表面应有耐火隔离层，其性能应符合电缆相应的耐火特性要求。

1.3、绝缘层1.3.1绝缘层材料电缆绝缘用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。

1.3.2绝缘应紧密地挤包在线芯上，且容易剥离而不损害导体。

绝缘的横断面上应无目力可见和砂眼等缺陷。

1.3.3绝缘层性能1.3.4绝缘厚度电缆绝缘层的标称厚度应符合表3中规定,绝缘层的平均厚度应不小于标称厚度,最薄应不小于标称厚度的90%—0.1mm。

每根绝缘线芯应用颜色标志识别，标志方法应符合表4的规定验作为工序中间检查，试验电压应符合表5规定。

1.4.1两芯及以上电缆的绝缘线芯应进行绞合成缆〔标称截面为4mm2的两芯电缆承诺作成平行型〕。

1.4.2阻燃型电缆的线芯间隙应用阻燃材料填充圆整，缆芯表面应用耐火带作叠盖绕包。

1.4.3耐火型电缆的线芯间隙应用耐火材料填充圆整，缆芯表面应用耐火带作叠盖绕包。

1.5、内衬层铠装型电缆必须有内衬层，其材料的性能应与护套材料一致，内衬层可采纳挤包型或绕包型，其标称厚度，挤包型的厚度应不小于标称值的80%—0.2mm。

1.6、铠装1.6.1铠装层用钢带，阻燃型电缆承诺采纳涂装钢带，耐火型电缆采纳镀锌钢带，其厚度和宽度应符合表6的规定。

应被外层所覆盖。

1.6.3钢带承诺焊接，焊接处应牢固、光滑、无孔洞、卷边和毛刺等缺陷。

1.7、护套材料1.7.1护套材料电费护套用阻燃聚氯乙烯，低烟无卤聚烯烃材料应符合电缆的要求。

1.7.2电缆护套的机械物理性能要求应符合表7规定。

配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

技术部分1.概述产品满足如下技术要求：电线电缆产品执行标准符合相应国家标准的具体要求；产品各项技术指标、质量指标优于或高于国家标准规定；产品满足对敷设的要求，即电缆在各种情况下敷设,尤其在托架及导管中弯曲时,能经受产品标准规定的弯曲半径；满足现场施工牵引时对电缆产品的拉力要求。

本项目明确规范了所需电缆的相关主要技术要求，包含了电缆产品在验收、包装、储存及运输的要求。

2.规范引用文件下列文件中的条款通过本文件的引用成为本文件的条款，该技术标准均为现在国内电缆行业通行的最新版本。

2.1.电缆执行的产品标准如下：●GB/T 12706-2020 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘力电缆及附件●GB/T 5023-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆●JB/T 8734-2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线●GB/T 5013-2008 额定电压450/750V及以下橡皮绝缘电缆●JB/T 8735-2016 橡皮绝缘软线和软电缆●GB/T 9330-2020 塑料绝缘控制电缆●GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆●GB/T 14049-2008 额定电压10kV架空绝缘电缆●JB/T 10491-2004 额定电压450/750V及以下交联聚烯烃绝缘电线和电缆●TICW/ 06-2009 计算机及仪表电缆●GB/T 19666-2019 阻燃和耐火电线电缆通则●GB/T 6995-2008 电线电缆标识标志方法●JB/T 8996-2014 高压电缆选择导则（IEC 60183:1984，NEQ）●JB/T 8137-2013 电线电缆交货盘2.2.电缆产品选型、试验及验收等执行标准如下：●GB/T 156-2007 标准电压（IEC 60038：2002，MOD）●GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法●GB/T 2952-2008 电缆外护层●GB/T 3048-2007 电线电缆电性能试验方法●GB/T 16927-1997 高电压试验技术●GB/T 17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法●GB/T 17651-2008 电缆和光缆在火焰条件下的燃烧的烟密度测定●GB/T 18380-2008 电缆和光缆在火焰条件下的燃烧试验●JB/T 10181-2014 电缆载流量计算●JB/T 10696-2007 电线电缆机械和理化性能试验方法第6部分挤出护套刮磨试验●ISO 48：2007 硫化型或热塑性橡胶硬度测定（硬度在10IRHD和100IRHD之间）●IEC 60229：2007 具有特殊保护作用的挤包的电缆外护套的试验●IEC 60684：2003 绝缘软管第2部分：试验方法●IEC 60724：2000 额定电压不超过0.6/1kV电缆允许短路温度导则●IEC 60986：2000 额定电压不超过6kV(Um=7.2 kV)至30kV(Um=36kV)电缆的短路温度限值●IEC 61443：1999 额定电压30kV(Um=35 kV)以上电缆允许短路温度导则2.3.电缆产品主要原材料执行标准如下：●GB/T 3956-2008 电缆导体●GB/T 3952-2016 电工用铜线坯●GB/T 3953-2009 电工圆铜线●GB/T 4910-2009 镀锡圆铜线●GB/T 11091-2014 电缆用铜带●GB/T 3954-2014 电工圆铝杆●GB/T 3955-2009 电工圆铝线● B 800-05 电气用退火及中温回火8000系列铝合金导线标准规范（美标）●GB/T 8815-2008 电线电缆用软聚氯乙烯塑料●GB/T 15065-2009 电线电缆用黑色聚乙烯塑料●JB/T 10738-2007 额定电压35kV及以下挤包绝缘电缆半导电屏蔽料●JB/T 10260-2001 架空绝缘电缆黑色可交联聚乙烯绝缘料●GB/T 32129-2015 电线电缆用无卤低烟阻燃电缆料●JB/T 10437-2004 电线电缆用可交联聚乙烯绝缘料●YB/T 024-2008 铠装电缆用钢带●GB/T 3082-2008 铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝●GB/T 3428-2012 架空绞线用镀锌钢线●GB/T 19666-2005 阻燃和耐火电线电缆通则（附录C 云母带要求）●JB/T 10259-2001 电缆和光缆用阻水带●JC/T 174-2005 无碱玻璃纤维带3.额定电压450/750V聚氯乙烯绝缘固定布线用电缆●本项目所涉及到的电缆型号为： 60227 IEC 01(BV)450/750V3.1.产品保证符合下列运行条件3.1.1.额定电压：450/750 V。

菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。

它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。

供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。

本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。

供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。

供方应提供所使用的标准。

本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。

设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。

在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

本技术协议书未尽事宜，由需方和供方协商确定。

标准和协议合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。

电缆技术规范书第1部分电缆结构描述及电缆性能产品名称：额定电压450/750V及以下聚氯乙烯绝缘电缆产品型号：[227IEC01(BV)、ZR-BV]1执行标准2 使用特性2.1 电缆型号：227IEC01(BV)、ZR-BV，电缆的额定电压U/U：450/750V，电缆使用频率为50Hz。

2.2 电缆导体的长期允许工作温度应不超过70℃。

2.3 电缆敷设温度应不低于0℃，推荐的允许弯曲半径：电缆外径（D）小于25mm2者，不小于4D；电缆外径（D）大于等于25mm者，不小于6D。

3 技术特性3.1 导体3.1.1 电缆的导体结构及性能符合GB/T3956-2008的规定。

3.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。

3.2 绝缘3.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体；绝缘表面平整，色泽均匀；绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。

3.2.2 227IEC01(BV)电缆采用PVC/C聚氯乙烯绝缘料，ZR-BV电缆采用ZR-PVC/C 型聚氯乙烯绝缘料，绝缘厚度的平均值不小于GB5023.3-2008规定的标称值，绝缘层最薄点处厚度不小于相应标称值的90%-0.1mm。

4 成品电缆4.1 成品电缆按GB5023.3-2008规定的项目进行检验。

4.2 成品电缆绝缘的物理机械性能符合本规范书中表1的规定，成品电缆的结构尺寸及工作温度时的绝缘电阻等性能符合本规范书中表2的规定。

4.3 成品电缆经2500V/5min交流电压试验，不击穿。

4.4 成品电缆能通过GB/T18380.1-2008中单根垂直燃烧试验。

4.5 ZR-BV成品电缆阻燃性能通过GB/T18380.3-2008中C类燃烧试验。

4.6 成品电缆的绝缘表面上印有制造厂名、产品型号、额定电压等连续标志，标志字迹清楚、容易辨认和耐擦。

5 标志、包装5.1 成品电线成圈或成盘交货。

5.2 每盘电缆附有产品质量检验合格证，电缆盘上标明：a. 制造厂名称：b. 型号、规格；mm2；c. 额定电压；V；d. 长度；m；f. 制造日期：年月日；g. 标准编号或认证标志。
