《机械原理》(于靖军版)第3章习题答案

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

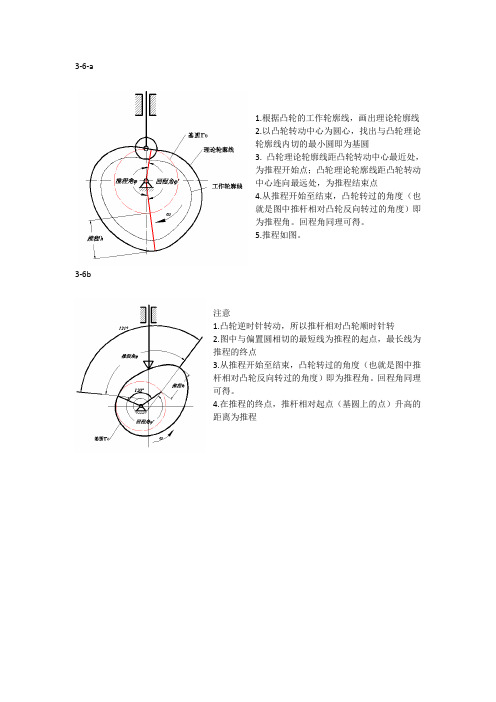

1.根据凸轮的工作轮廓线，画出理论轮廓线
2.以凸轮转动中心为圆心，找出与凸轮理论
轮廓线内切的最小圆即为基圆
3. 凸轮理论轮廓线距凸轮转动中心最近处，
为推程开始点；凸轮理论轮廓线距凸轮转动
中心连向最远处，为推程结束点
4.从推程开始至结束，凸轮转过的角度（也
就是图中推杆相对凸轮反向转过的角度）即
为推程角。

回程角同理可得。

5.推程如图。

3-6b
1.凸轮逆时针转动，所以推杆相对凸轮顺时针转
2.图中与偏置圆相切的最短线为推程的起点，最长线为
推程的终点
3.从推程开始至结束，凸轮转过的角度（也就是图中推
杆相对凸轮反向转过的角度）即为推程角。

回程角同理
可得。

4.在推程的终点，推杆相对起点（基圆上的点）升高的
距离为推程
1.两圆心连线一定过切点（接触点），所以连接OB并延长，可找到滚子在B点接触时的圆心。

O
2.画出理论轮廓线并找出推杆顶尖的位置A'和B'，之后作图和分析均以理论轮廓线及推杆的“尖顶”为依据。

3.画出偏置圆，画出推杆的位置，得到转角。

4画出基圆，得到位移S B
5.画出滚子与凸轮接触处公法线（正压力方向），得到压力角。

第三章平面机构的运动分析习题3-1 图1.a 图1.b 图1.c 图1.d 习题3-2 由于齿轮是纯滚动，因此1、2齿轮的瞬心为12P ，2、3的瞬心为23P ，根据三心定量，齿轮1、3的瞬心一定在直线2312P P与直线3616P P 的交点上，即图示13P ，在该点处的速度有ll P PP P P P v m w m w 133631316113==故齿轮3的角速度为1336131613P P P P w w =。

传动比为1316133631P P P P =w w 。

习题3-3答：1)三个瞬心中，14P、12P 为绝对瞬心，24P 为相对瞬心。

2)不利用其它的三个瞬心，因为它们全是相对瞬心。

3)构件2和4之间的转向关系可以根据瞬心24P 的瞬时绝对速度方向判断。

的瞬时绝对速度方向判断。

习题3-4取比例尺为mmm l 003.0=m ，作图如下，作图如下1) 由图上可知：l l P P P P P v m w m w 241442412224==，根据量得的长度，得，根据量得的长度，得s rad P P P P/455.414.72/14.32102414241224=´==w w 可计算出C 点的速度为：s m CD v l C /4.0003.030455.44=´´==m w2) 构件1、3的瞬心在点13P 处，且为绝对瞬心，因此构件3的角速度为的角速度为()s rad C P v l c /53.2)67.52003.0/(4.0133=´==mw 显然构件3上速度最小点在E 点，则其速度为点，则其速度为s m EP v l E /36.0003.04.4753.2133=´´==mw 3) 要使0=C v ，需瞬心12P 、24P 重合(如图)，两位置分别为0126'=Ð=DAB j ，02227''=Ð=DAB j 。

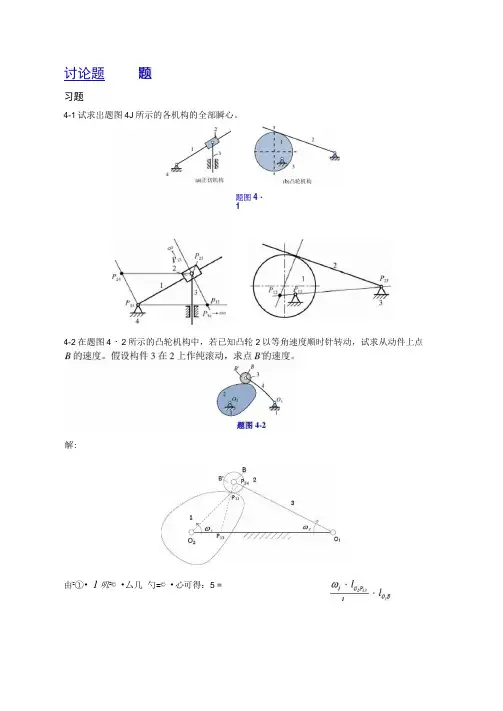

讨论题习题4-1试求岀题图4J所示的各机构的全部瞬心。

题图4・14-2在题图4・2所示的凸轮机构中，若已知凸轮2以等角速度顺时针转动，试求从动件上点解:由=①• 1叽=© •厶几勺=© •心可得：5 =解:牛3在题图4・3所示的机构中，已知曲柄1顺时针方向匀速转动，角速度^=100rad/s,试求 在图示位置导杆3的角速度◎的大小和方向。

解: 因已知曲柄2的运动，而所求构件4的运动，所以要求取构件2和4的瞬心巴-根据瞬心的性质，得 CD p ^ =^2P 24P 12=^P 24P \44-4在题图44所示的机构中，已知：图示机构的尺寸，原动件1以匀角速度◎沿逆时针方 向转动。

试确怎：(1)在图上标出机构的全部瞬心：(2)用瞬心法确左点M 的速度心，需 写出表达式，并标岀速度的方向。

题图4・3方向顺时针运题图474-5在题图4-5所示的机构中，已知：图示机构的尺寸，原动件1以匀角速度◎沿顺时针方向转动。

试确定：（1）在图上标岀机构的全部瞬心：（2）用瞬心法确左在此位置时构件3 的角速度3,需写出表达式，并标出速度的方向。

解：相应的瞬心和求解过程可以参考4—4,只需要利用V PH列出等式即可求解。

4-8在题图4-8所示是狡链四杆机构中，各杆件长度分別为/（48=28mm. /5c=70mm, /g二50mm, 加=72mm。

若取AD为机架.作图求该机构的极位夹角& ,杆CD的最大摆角亦最小传动角Tinin °题图4・8解:(1)取比例尺画出机构的极限位置及传动角的极值位置图，分别如图(a)和(b)所示。

由图上量得0 = 13°0 = 71°。

(2)由于+l AD <l BC +l CD ,故存在曲柄。

又由于43为最短杆，故机构演化为双曲柄机构，C, D都是摆转副。

另外，本题也可以利用三角形的边角关系求解具体数值。

但在讣算加in的时候，要注意：4-9已知一偏置曲柄滑块机构，如题图4-9所示。

《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。

（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。

（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。

（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。

（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。

2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。

（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。

修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。

修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。

（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。

第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。

机械原理课后全部习题解答文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么2）、机器与机构有什么异同点3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。

4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件3判断题答案1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

第3章3—1 何谓速度瞬心?相对瞬心与绝对瞬心有何异同点?答：参考教材30~31页。

3—2 何谓三心定理?何种情况下的瞬心需用三心定理来确定?答：参考教材31页。

3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P，，直接标注在图上) (a)(b)答：答：（10分）(d)（10分）3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比ω1/ω3。

答：1)瞬新的数目：K=N(N-1)/2=6(6-1)/2=152)为求ω1/ω3需求3个瞬心P 16、P 36、P 13的位置3）ω1/ω3= P 36P 13/P 16P 13=DK/AK由构件1、3在K 点的速度方向相同，可知ω3与ω1同向。

3-6在图示的四杆机构中，L AB =60mm ，L CD =90mm,L AD =L BC =120mm, ω2=10rad/s,试用瞬心法求：1)当φ=165°时，点的速度vc ；2)当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小；3)当V C =0时，φ角之值(有两个解)。

解：1）以选定的比例尺μ机械运动简图（图b ）2）求vc 定出瞬心p12的位置（图b ） 因p 13为构件3的绝对瞬心，则有ω3=v B /lBp 13=ω2l AB /μl .Bp 13=10×0.06/0.003×78=2.56(rad/s)v c =μc p 13ω3=0.003×52×2.56=0.4(m/s)3)定出构件3的BC 线上速度最小的点E 的位置,因BC 线上速度最小的点必与p13点的距离最近，故丛p13引BC 线的垂线交于点E ，由图可得（2分）（3分）v E=μl.p13Eω3=0.003×46.5×2.56=0.357(m/s)4)定出vc=0时机构的两个位置（图c）量出φ1=26.4°φ2=226.6°3-8机构中，设已知构件的尺寸及点B的速度v B(即速度矢量pb)，试作出各机构在图示位置时的速度多边形。

3-2 在如图所示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω3。

顺时针）(v 1613361331361331613113P P P PP P P P P ===ωωωω3-3在如图3-32所示的四杆机构中，LAB=60mm ，LCD=90mm ，LAD=LBC=120mm ，ω2=rad/s ，试用瞬心法求：（1） 当φ=165°时，点C 的速度vc;（2） 当φ=165°时，构件3的BC 线上（或延长线上）速度最小的一点E 的位置及其速度的大小；（3） 当vC=0时，φ角之值（有两个解）。

sm EP P P v P P v s m v s rad P P P P P P P P E C C CD C P /36.0143.055.2v (rad/s 55.2158.0403.0/403.009.048.4(/48.438.21738.9710v 133133431334341424122424142441224224=⨯=======⨯=⨯==⨯====ωωωωωωωω顺时针）顺时针）3-4在如图3-33所示的凸轮机构中，已知r=50mm ，LOA=30mm ，LAC=90mm ，φ1=90°，凸轮1以角速度ω1=10rad/s 逆时针转动。

试用瞬心法求从动件的角速度ω2。

顺时针）(/79.286.12486.3410v 2312131212231221312112s rad P P P P P P P P P =⨯====ωωωω 3-5在如图3-34所示的各机构中，已知各构件的尺寸及B 点的速度vB ，试作出其如图3-34所示位置时的速度多边形。

3-6在如图3-35所示的各机构中，已知各构件的尺寸，原动件1以等角速度ω1顺时针方向转动，试以图解法求机构在如图3-35所示位置时构件3上C 点的速度及角速度。

3-8A BCDEbk ec3。

第二章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。

2-6 在图2-22所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。

2-11 如图所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴 A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头上下运动以达到冲压目的。

试绘出其机构运动简图，分析其是否能实现设计意图？并提出修改方案。

解：1）取比例尺绘制机构运动简图。

2）分析其是否可实现设计意图。

F=3n-( 2P l +P h –p’ )-F’=3×3-(2×4+1-0)-0=0此简易冲床不能运动,无法实现设计意图。

3）修改方案。

为了使此机构运动，应增加一个自由度。

办法是：增加一个活动构件，一个低副。

修改方案很多，现提供两种。

※2-13图示为一新型偏心轮滑阎式真空泵。

其偏心轮1绕固定轴心A转动，与外环2固连在一起的滑阀3在可绕固定轴心C转动的圆柱4中滑动。
