机械原理期末卷及答案

一、单项选择题（每项1分，共11分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应使实际啮合线长度（）基圆齿距。

A)等于； B)小于； C)大于。

3．槽轮机构所实现的运动变换是（）。

A)变等速连续转动为不等速连续转动 B)变转动为移动C)变等速连续转动为间歇转动 D)变转动为摆动4．压力角是在不考虑摩擦情况下，作用力与作用点的（）方向的夹角。

A)法线； B)速度； C)加速度； D)切线；5．理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮，其推杆的运动规律是（）。

A)相同的； B)不相同的； C)不一定的。

6．飞轮调速是因为它能（①）能量，装飞轮后以后，机器的速度波动可以（②）。

① A)生产； B)消耗； C)储存和放出。

② A)消除； B)减小； C)增大。

7．作平面运动的三个构件有被此相关的三个瞬心。

这三个瞬心（）。

A)是重合的； B)不在同一条直线上； C)在一条直线上的。

8．渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是（）。

A)相交的； B)分离的； C)相切的。

9．齿轮根切的现象发生在（）的场合。

A) 模数较大； B)模数较小； C)齿数较多； D)齿数较少10．直齿圆柱齿轮重合度εα= 表示单齿啮合的时间在齿轮转过一个基圆齿距的时间内占（）。

A) 40%； B) 60%； C) 25%二、填空题（19分）[每空1分]1．机构中的速度瞬心是两构件上（）为零的重合点，它用于平面机构（）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（）机构；第二组为（）机构。

(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（），而零件是（）。

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。

2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。

3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。

4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。

5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。

6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。

7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。

8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。

9. 说出两种变回转运动为直线运动的机构：______，_______。

1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

郛⅛黑■羹叵出世堂K ∙M窸⅛黑“曲师”“敦A O 塞基“质信 送热网H 第定“除坡 轴)鼎⅛⅛卿(a)张S痂卦 脓#卦O T O Z科目 九械原取 试卷类型 考试班理21、凸轮机构中，基圆半任越小，凸轮机构的压力角 ___ 。

A 、越大B 、越小C 、不变22、如图3所示轮系，该轮系的自由度是 ___ 。

A 、-1B 、1 Cx 2 D 、O23、渐开线标准直齿圆柱齿轮，分度圆上的齿厚 ____ 齿槽宽。

A 、等于B 、小于C 、大于D 、二者无关24、负变位渐开线宜齿圆柱齿轮,分度网上的齿厚 ______ 齿槽宽。

A 、大于B 、小于C 、等于D 、二者无关25、如图3所示轮系，已知齿轮1和齿轮2的齿数相等,行星架H 转1圈，行星轮1四、(12分)在图示钱链四杆机构中，已知砧=5Omm 、∕cι>=35mm. ∕ad = 30 mm, AD 为机架，并且：1、若此机构为曲柄摇杆机构, 且AB 为曲柄，求∕AB 的最大值；2、若此机构为双摇杆机构， 且AB 为最短杆，试确定∕ab 的取值范围.五、《15分)图示为一凸轮机构，凸轮的实际廊线为一个圆，要求:I 、说出该凸轮机构的名称；2、在图上画出凸轮的理论现线、偏距圆、基圆并标出基 圆半径大；3、标出在。

点接触时凸轮机构的压力角a 和从动件在。

六、(14分)在图示轮系中，已知各轮齿数为：Zi= 20, Z 2= 40,Z 31=IOO, 口 = 40, Z 5 =20,齿轮 5 的转速“s = 600r∕min,转 向如图所示，求齿轮1的转速小的大小，并确定其与齿轮 5的转向关系。

七、(12分)在某项技术革新中需要采用一对外啮合圆柱齿轮传动，其中心距为144mm,传动比为2。

目前零件库房中存有四种现成的齿轮，已知它们都是国产的正常齿制 渐开线标准齿轮，压力角都是20°。

这四种齿轮的齿数Z 和齿顶01直径d “分别为:(1) ∑∣=24, ⅛∣=104mm: (2) Z2=48, d"?=25Omn1； (3) zj=48f d“a=20Omn1： (4)入=47, dz=196mm°试分析能否从这四种齿轮中选出符合要求的一对齿轮来？然⅛黑D ∙r ∙隼叵B世逑E M H耶⅛堞 然⅛‹ “中卦 "8毂，ZO≡1A淳正型H鬟三“般建轴)鼎⅛⅛卿(⅛)张S痂卦 脓#卦OTOZ点时从动件的位移s,问答题（每小题3分，共12分）1、m l = m2↑a x = a2;不一定能。

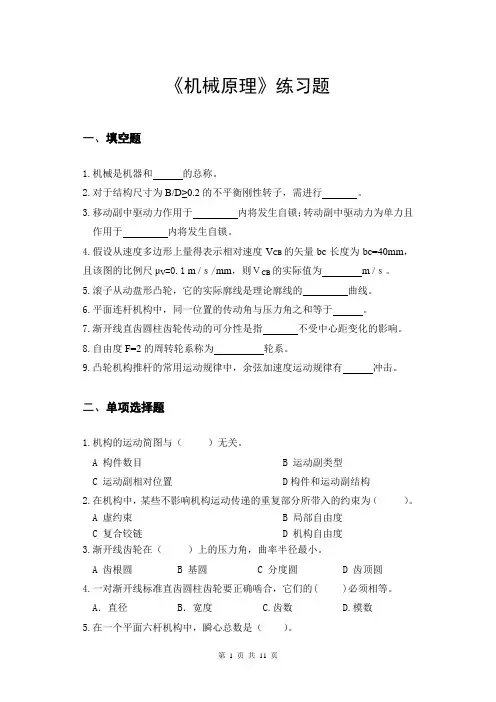

《机械原理》练习题一、填空题1.机械是机器和的总称。

2.对于结构尺寸为B/D≥0.2的不平衡刚性转子，需进行。

3.移动副中驱动力作用于内将发生自锁；转动副中驱动力为单力且作用于内将发生自锁。

4.假设从速度多边形上量得表示相对速度V CB的矢量bc长度为bc=40mm，且该图的比例尺μV=0.1 m /ｓ/mm，则ＶCB的实际值为m /ｓ。

5.滚子从动盘形凸轮，它的实际廓线是理论廓线的曲线。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.渐开线直齿圆柱齿轮传动的可分性是指不受中心距变化的影响。

8.自由度F=2的周转轮系称为轮系。

9.凸轮机构推杆的常用运动规律中，余弦加速度运动规律有冲击。

二、单项选择题1.机构的运动简图与（）无关。

A 构件数目B 运动副类型C 运动副相对位置 D构件和运动副结构2.在机构中，某些不影响机构运动传递的重复部分所带入的约束为（）。

A 虚约束B 局部自由度C 复合铰链D 机构自由度3.渐开线齿轮在（）上的压力角，曲率半径最小。

A 齿根圆B 基圆C 分度圆D 齿顶圆4.一对渐开线标准直齿圆柱齿轮要正确啮合，它们的( )必须相等。

A．直径 B．宽度 C.齿数 D.模数5.在一个平面六杆机构中，瞬心总数是（）。

A 15B 10C 5D 16.与连杆机构相比，凸轮机构最大的缺点是（）。

A 惯性力难以平衡B 点、线接触易磨损C 设计较为复杂D 不能实现间歇运动7.偏心轮机构是由铰链四杆机构（）演化而来的。

A 扩大转动副B 取不同的构件为机架C 化转动副为移动副D 化低副为高副8.机械平衡研究的内容是（）。

A 驱动力与阻力间的平衡B 惯性力系间的平衡C 各构件作用力间的平衡D 输入功率与输出功率间的平衡9.在速度多边形中，极点P代表该构件上（）为零的点。

A 绝对速度B 加速度C 相对速度D 科氏加速度10. 由n台效率均为η的机器并联构成一机组，则该机组的总效率η与单机效率η的关系为（）。

机械原理期末考试题及答案一、选择题（每题2分，共20分）1. 机械运动的五个基本要素是：大小、方向、作用点、速度和（）。

A. 加速度B. 位移C. 力D. 时间答案：A2. 机械效率是有用功与（）之比。

A. 总功B. 额外功C. 有用功D. 机械功答案：A3. 机械运动中，若位移与时间的比值保持不变，则该运动为（）。

A. 匀速直线运动B. 变速直线运动C. 匀加速直线运动D. 曲线运动答案：A4. 在理想情况下，机械能守恒的条件是（）。

A. 只有重力做功B. 只有弹力做功C. 只有摩擦力做功D. 只有重力和弹力做功答案：D5. 机械振动的周期是指完成一次全振动所需的时间，其单位是（）。

A. 米B. 秒C. 牛顿D. 焦耳答案：B6. 机械系统中，若要减小系统的惯性，则可以（）。

A. 增加质量B. 增加转动惯量C. 减小转动惯量D. 增加转动半径答案：C7. 机械系统中，若要提高系统的刚度，则可以（）。

A. 增加系统的柔度B. 增加系统的阻尼C. 减小系统的柔度D. 增加系统的惯性答案：C8. 机械系统中，若要提高系统的稳定性，则可以（）。

A. 增加系统的阻尼B. 减小系统的阻尼C. 增加系统的柔度D. 减小系统的惯性答案：A9. 机械系统中，若要提高系统的响应速度，则可以（）。

A. 增加系统的阻尼B. 减小系统的阻尼C. 增加系统的柔度D. 减小系统的惯性答案：D10. 机械系统中，若要减小系统的振动，则可以（）。

A. 增加系统的阻尼B. 减小系统的阻尼C. 增加系统的柔度D. 减小系统的惯性答案：A二、填空题（每题2分，共20分）1. 机械运动的三个基本要素是：大小、方向和______。

答案：作用点2. 机械效率的计算公式为：η= ______/总功。

答案：有用功3. 机械运动中，若位移与时间的比值保持不变，则该运动为______。

答案：匀速直线运动4. 在理想情况下，机械能守恒的条件是只有______和弹力做功。

大学期末考试机械原理试题及答案机械原理自测题（二）一、判断题（20分）1.一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（错误）2.在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（正确）3.两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（错误）4.一对直齿轮啮合传动，模数越大，重合度也越大。

（错误）5.平面四杆机构有无急回特性取决于极位夹角是否大于零。

（正确）6.对于刚性转子，已满足动平衡者，也必满足静平衡。

（正确）7.滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（正确）8.在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（正确）9.当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（正确）10.对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（错误）二、填空题（10分）1.机器产生速度波动的类型有（周期性）和（非周期性）两种。

2.铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。

3.从效率观点分析，机械自锁的条件是（效率小于零）。

4.凸轮的形状是由（从动件运动规律和基圆半径）决定的。

5.当两机构组成转动副时，其瞬心与（转动副中心）重合。

三、选择题（10分）1.为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。

A）调速器；B）飞轮；C）变速装置。

2.重合度εα = 1.6表示在实际啮合线上有（C）长度属于双齿啮合区。

A）60%；B）40%；C）75%。

3.渐开线齿轮形状完全取决于（C）。

A）压力角；B）齿数；C）基圆半径。

4.在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（B）。

A）保持不变；B）增大；C）减小。

5.在计算机构自由度时，若计入虚约束，则机构自由度数（B）。

A）增多；B）减小；C）不变。

四、计算作图题（共60分）1.计算下列机构的自由度（10分）作图步骤：1.标出机构中所有构件的名称。

《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。

2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。

3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。

4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。

5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。

二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。

2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。

3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。

4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。

速度影像和加速度影像原理只适用 于 同一构件 。

5、当机械的效率0≤η时，机构则发生 自锁 。

三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。

各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。

试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。
