仪表知识(一)教材

  • 格式：ppt
  • 大小：965.50 KB
  • 文档页数：92

下载文档原格式

  / 92

合集下载

中职现代礼仪卓越教材-(1)

中职现代礼仪卓越教材-(1)

中职现代礼仪卓越教材-(1)简介本教材旨在为中职学生提供一套优秀的现代礼仪教材，帮助他们在职业生涯中展示出卓越的礼貌和专业形象。

通过研究本教材，学生将掌握基本的礼仪知识和技巧，并能在各种商务和社交场合中表现出色。

内容本教材分为以下几个模块，每个模块都涵盖了不同的礼仪主题和技巧：1. 仪容仪表：介绍学生如何保持整洁、得体的仪容和仪表形象，包括服饰、发型、妆容等方面的建议和技巧。

2. 礼仪知识：介绍常见的社交礼仪知识，如问候礼节、用餐礼仪、交谈技巧等，帮助学生在各种场合中展示出得体的行为和态度。

3. 职场礼仪：着重介绍学生在职业场所中需要遵守的礼仪规范和技巧，如面试礼仪、商务拜访礼仪、邮件和电话沟通礼仪等。

4. 团队合作：讲解学生在团队合作中需要遵守的礼仪原则和技巧，如尊重他人、有效沟通、合作共赢等。

5. 社交礼仪：介绍学生在社交场合中的礼仪要求，如宴会礼仪、婚礼礼仪、社交名片交换等，帮助学生在社交活动中展现自信和得体的形象。

教学方法为了使学生更好地掌握教材内容，我们将采用以下教学方法：1. 授课讲解：老师将针对每个模块的内容进行讲解，解释相关概念和技巧。

2. 案例分析：通过分析真实案例，帮助学生理解教材中的理论知识，并将其应用到实际情境中。

3. 角色扮演：组织学生进行角色扮演练，模拟不同场合中的礼仪行为，帮助学生锻炼实践能力。

4. 小组讨论：鼓励学生进行小组讨论，分享彼此的经验和观点，促进互相研究和成长。

教材优势本教材在以下几个方面具有优势：1. 专业性：教材内容经过专业人士精心编写，确保准确、实用，并符合现代社会的礼仪规范。

2. 实用性：教材中的知识和技巧都是学生在实际生活和工作中可以直接应用的，帮助他们提升职业竞争力。

3. 清晰易懂：教材语言简练，内容清晰易懂，适合中职学生的研究和理解。

4. 多样性：教材内容涵盖了不同场合和情境下的礼仪要求，帮助学生全面掌握礼仪知识和技巧。

总结中职现代礼仪卓越教材-(1)旨在培养中职学生的现代礼仪素养，让他们能够在职业生涯中展示出卓越的礼貌和专业形象。

仪表基础知识培训教材1课件

仪表基础知识培训教材1课件

2024/6/1
5
2.2检测仪表的性能
•仪表的性能指标通常用精确度、变差 、灵敏度、 重复性、稳定性、 可靠性来描述。
•测量过程-----利用一个已知的单位量(即标准量)与 被测的同类量进行比较的过程。
•测量误差-----在测量过程中测量结果与被测量的真 值之间会有一定的差值。它反映了测量结果的可靠程 度。
2024/6/1
17
2.4.4仪表的分类之执行器
调节阀 变频器
2024/6/1
18
2.5常用仪表信号（1）重点
仪表常用的电信号包括： 4—20mADC信号 1—5VDC信号 脉冲信号 RTD（热电阻）PT100信号 mV信号(热电偶)
2024/6/1
19
2.5常用仪表信号（2）重点
仪表及自动化的基本知识
培训内容： 1、仪表概述 2、仪表基础知识 3、现场仪表 4、控制仪表
2024/6/1
1
1.1目的和意义
在化工等连续性生产设备上，配备一些自动化装置，代 替操作人员的部分直接劳动，使生产在不同程度上自动 地进行，称为化工自动化。
实现化工自动化的目的是：
1. 加快生产速度，降低生产成本，提高产品数量和质量。 2. 降低劳动强度，改善劳动成本。 3. 确保生产安全。
关元件有（磁性开关）、（水银开关）、（微动开 关）等。 4.压力开关的开关形式有（常开式）和 （常闭式）两种。 5、压力开关的调节方式有（两 位式）和（三位式）两种。 6.压力开关的参数可 调，依实际使用压力范围调节
2024/6/1
36
2024/6/1
8
2.2检测仪表的性能
3. 重复性
重复性是指在不同测量条件下，如不同方法，不同观测 者，在不同的测量环境对同一被测的量进行检测时，得 到测量结果的一致程度。与变差相反，随着智能仪表的 发展，重复性将成为仪表的重要性能指标。

GH-LCBM 仪表基础培训教材

GH-LCBM 仪表基础培训教材

GH-LCBM
仪表基础培训教材
（三）流量测量（F）
流量大小是指单位时间内所流过管道某一断面的流体数量 的大小，即瞬时流量，常用每小时吨[t/h]、每小时立方 米[m3/h]、每小时公斤[kg/h]、每小时升 [ l/h]等计量单 位表示。 在某一段时间内所流过的流体流量的总和，即各瞬时流量 的累计值，称为总量（累计量），其计量单位常用吨[t]、 立方米[m3]表示。 目前工业上所用的流量仪表大致上可以分为三大类：
GH-LCBM
仪表基础培训教材
2、仪表的准确度 测量仪表的准确度是仪表测得的测量值接近真实值的准确程度。 仪表的准确度等级是按国家统一规定的允许误差大小划分成几个等级。 仪表的允许误差是指在规定的正常情况下允许的相对百分误差的最 大值。仪表的准确度等级常以圆圈内的数字标明在仪表的面板上。 例如1.5级，就用1.5表示。
GH-LCBM
仪表基础培训教材
3、灵敏度和灵敏限
灵敏度表达测量仪表对被测参数变化的灵敏程度，取仪表的 输出信号的变化量Δα与引起此变化的被测参数变化量 Δx之比表示，即： Δα 灵敏度 = Δx 仪表的灵敏限则是指能引起仪表指针发生动作的被测参数的 最小(极限)变化量。一般，仪表的灵敏限的数值应不大 于仪表允许误差绝对值的一半。
GH-LCBM
（五）温度测量（T）
仪表基础培训教材
温度是宏观上表征物体冷热程度的物理量，微观上表示分子运动的快 慢程度。温度不能直接加以测量，只能借助于冷热不同的物体之间 的热交换以及物体的某些物理性质随冷热程度不同而变化的特性来 加以间接测量。 目前，比较常用的有： ①热膨胀 固体的膨胀； 液体的膨胀； 气体的膨胀（定压或容积）。 ②电阻变化 导体或半导体受热后电阻值变化的性质。

仪器仪表常识__内部培训教材

仪器仪表常识__内部培训教材
分体式仪表由于现场环境比较恶劣、比较危险或者安装位置不理想（不方便调试 或者维护等），我们常常将检测信号（一般较大）经过屏蔽电缆传送到变送 器，经过变送器的处理直接显示或者传输到PLC或DCS在上位机显示。
5.上位机/下位机
上位机是指：人可以直接发出操控命令的计算机，一般是PC，屏幕上显示各种 信号变化（液压，水位，温度等）。
配电式隔离器（通常称配电器）的作用是为原工业现场提供一种两线制传输方式， 既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进 行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号， 供后面的二次仪表或其它仪表使用。 它的特性有给变送器提供驱动电压 16.5～28V。将变送器4～20mA信号隔离传送。可选择4～20mA或1～5V信 号输出，或其它所需的直流信号，模块化表芯设计，无需零点和满度调节。 带有工作电源指示灯。有单通道，一路输入一路输出，双通道，一路输入二 路输出，输入回路短路保护。
水质分析仪表
水质分析仪表：硅酸根分析仪、磷酸根分析仪、联氨分析仪、溶解氧分析仪、 PH分析仪、电导率分析仪、酸碱度分析仪、浊度分析仪、余氯分析仪等。
在线工业PH计接线：
分析仪表
气体分析仪：主要利用气体传感器来检测环境中存在的气体种类，气体传感器是 用来检测气体的成份和含量的传感器。一般认为，气体传感器的定义是以检 测目标为分类基础的，也就是说，凡是用于检测气体成份和浓度的传感器都 称作气体传感器，不管它是用物理方法，还是用化学方法。比如，检测气体 流量的传感器不被看作气体传感器，但是热导式气体分析仪却属于重要的气 体传感器，尽管它们有时使用大体一致的检测原理。常用的有热导式气体分 析仪、电化学式气体分析仪和红外线吸收式分析仪等。
8.总线制/分（多）线制

设备 电气 仪表基础知识培训教材

设备 电气 仪表基础知识培训教材

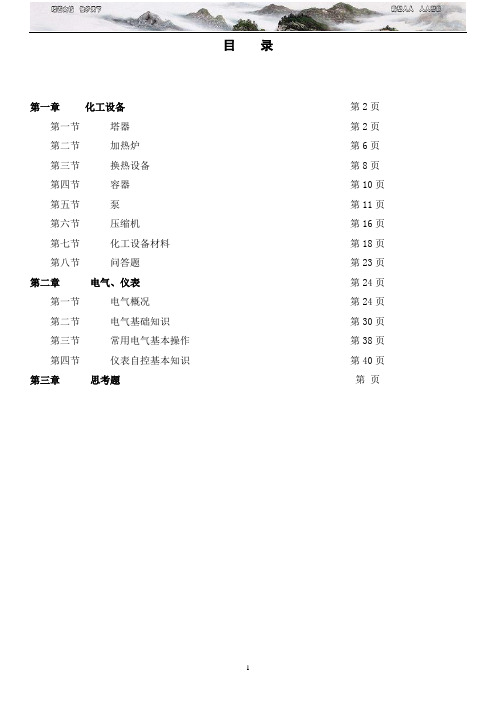

目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10页第五节泵第11页第六节压缩机第16页第七节化工设备材料第18页第八节问答题第23页第二章电气、仪表第24页第一节电气概况第24页第二节电气基础知识第30页第三节常用电气基本操作第38页第四节仪表自控基本知识第40页第三章思考题第页第一章化工设备第一节塔器塔器是化工生产中实现气相和液相或液相和液相间传质的最重要的设备之一，设计压力低于10.0Mpa（包括真空），设计温度高于－40℃低于550℃。

在塔器中所进行的工艺过程虽然各不相同，结构类型各异，但总的来说仅可划分为板式塔和填料塔两大类。

不论板式塔或填料塔，从设备设计的角度来看，其基本结构可以概括为：塔体，包括筒节、端盖和联接法兰等；内件，指塔板或填料及其支撑装置及喷淋装置；支座，一般均用裙式支座；附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。

塔按内件分为板式塔和填料塔。

下面以板式塔为例。

1.1.1 塔体（筒体、封头、联接法兰等）(1) 筒体：筒体由数段筒节拚焊而成。

常用来制造筒体的材料有16MnR,20R,有时用0Cr18Ni9Ti以及复合钢板。

(2) 封头：常见的压力容器的封头又称端盖，有半球形、椭圆形、蝶形、锥形及平板等。

在实际生产中，大多数塔器采用椭圆形封头，而半球形封头受力最均匀，因而常用在高压容器上；平板封头应力突变最大，一般应用于常压容器。

1.1.2 内件〔塔盘、各种气体液体出入管、除雾器、挡板及过滤器等〕塔盘结构型式很多，常见的有圆形泡罩、槽形泡罩塔盘，S型塔盘，舌型塔盘，浮阀塔盘，浮舌塔盘，浮动喷射塔盘以及筛孔塔盘，在石油、化工中，用的较多的是圆形泡罩、浮阀、浮舌和筛孔等几种。

这里就主要介绍浮阀和筛孔塔盘结构。

(1) 浮阀塔盘：浮阀按其结构又分为两大类：一是盘状浮阀，也就是浮阀是圆盘形，塔板上开圆孔，三条腿固定浮阀升高位置，另外是十字架固定升高位置，其中以FI型为多。

电工测量仪表及安全工具的使用教材

电工测量仪表及安全工具的使用教材
• 接线时应根据说明书，确定相线L和中性 线N、进线和出线的连接位置。
ቤተ መጻሕፍቲ ባይዱ
（七）接地电阻测量仪
• 接地电阻测量仪又称为接地摇表，也叫 接地电阻测定仪，主要用于测量各种接地 装置的接地电阻和土壤电阻率。
• 接地电阻测量仪型号有很多种，使用方 法也有所不同，但基本原理是一样的，
图4-12 ZC-8接地电阻测量仪外表
• 保险绳使用时，一端要可靠地系在腰部 上，另一端用保险钩挂在牢固的横担和抱 箍上，腰绳使用时应系结在电杆的横担和 抱箍下方，防止腰绳窜出电杆顶端，造成 工伤事故。
3．脚扣
• 使用脚扣时，一定要按电杆的规格选择， 不得采用把脚扣由小掰大或者由大摔小的 办法。
• 发现脚扣有裂纹或者脚扣皮带受损时，应 立即修理或更换，不得用电线或者绳子代 替脚扣的皮带。
• 绝缘杆和绝缘夹钳的绝缘部分和握手部 分的最小长度应符合要求。
• 绝缘杆工作部分金属钩的长度，在满足 工作要的情况下，不宜超过5～8cm，以免 操作时造成相间短路或接地短路。
2．绝缘手套和绝缘靴
• 绝缘手套和绝缘靴用橡胶制成。
• 二者都作为辅助安全用具，但绝缘手套 可作为低压工作的基本安全用具，绝缘靴 可作为防护跨步电压的基本安全用具。
4．安全帽
• 安全帽有电工安全帽和普通安全帽两种。
• 安全帽由冒体、头套、吊带、绳圈、冒 带、缓冲垫等部件组成。
• 安全帽及其他工具要如图4-1所示那样正 确地戴好，帽带要系牢。
• 图4-2所示戴法是不正确的。
图4-1 电工安全工具的穿戴情况示意图
图4-2 错误的安全戴法示例
5．拉杆的结构及使用
4．使用前检测兆欧表是否完好
• 如图4-8所示，将兆欧表水平且平稳放置， 检查指针偏转情况：将E和L两端开路，以 约120r/min的转速摇动手柄，观测指针是否 指到“∞”位置；然后将E和L端短接，缓慢 摇动手柄，观测指针是否指到“0”位置。

仪容仪表培训教材


脸部
- 女员工
.
适度的化妆。 请使用自然明 亮的色彩与粉 底，呈现自然 的风貌。
脸部 - 女员工
唇膏与眼影的色系要协调，请勿使用深色。 唇线与唇膏的色调一致。
睫毛膏颜色应与眉毛、头发颜色搭配 只能配戴无色的隐形眼镜
脸部
- 男员工
不可蓄络腮胡或山羊胡
只能配戴无色的隐形眼 镜
头发
男员工及女员工
随时保持手 部清洁，指 甲修剪整齐
手部
-男员工与女员工
不戴手链
只能佩戴一 只深色及样 式简单的手 表，不可佩 戴思沃奇表
随时保持手部清洁，指甲修剪整齐 男员工指甲不可超过指尖
着装
-男员工与女员工
务必时时佩戴本人的工 牌于左胸前
名牌必须干净无破损 随时保持制服干净平整 不可将工服穿出公司 系好所有纽扣 扎好领带
谢谢大家！
面部修饰
• 化淡妆，保持简约、素雅 • 不要在人前化妆或补妆 • 避免花哨饰品，数量不应过多
领花
• 颜色、款式与服装匹配，不宜过分华丽， 打结处保持清洁、无变形
衬衫
• 保持整洁，每日熨烫，领口和袖口保持 干净
手部
• 手和指甲保持洁净 • 不留过长指甲，选择透明的指甲油 • 工作中不允许戴戒指，避免刮伤漆面
简单的发式-不宜太过时髦 浏海应梳理整齐，不可超过眉毛 不可有细发蓬乱，散落。 不可染成杂色，须保持自然的发色 须将头发塞至耳后，露出双耳。 头发需梳理整齐，不可遮住脸颊 在工作时间及工作岗位须随时保持发式整齐
分组活动
请选出最适合销售顾问的发型，并说明原因？
01
02
03
04
05
06
若有长短不一的 细发，请用发胶 或摩丝定型

仪表重要基础知识点

仪表重要基础知识点
为了深入了解仪表的重要基础知识点，我们首先需要了解仪表的定义和分类。

仪表是一种用来检测、测量和显示物理量的装置。

根据其功能和测量对象的不同，仪表可以分为多种类型，包括电力仪表、机械仪表、光学仪表、化学仪表等。

在仪表领域，最基本的知识点之一是关于传感器的原理和应用。

传感器是仪表中起到感知和采集待测量信号的作用的元件。

常见的传感器包括温度传感器、压力传感器、湿度传感器等。

了解传感器的原理和特点，可以帮助我们选择适合的传感器，并正确应用于相应的仪表系统中。

另一个重要的基础知识点是关于仪表的测量原理和技术。

仪表的核心功能是准确测量待测量信号的数值。

了解测量原理和技术，可以帮助我们理解仪表的测量误差来源、校准方法以及常见的测量技术，例如模拟量测量和数字量测量等。

同时，了解测量原理还可以帮助我们选择合适的仪表以及正确使用和维护仪表。

此外，仪表的显示和记录功能也是仪表领域的重要内容。

仪表通常具有显示测量结果的功能，可以以数字、图形或者曲线的形式呈现。

了解显示原理和技术，可以帮助我们正确解读仪表显示的结果，并了解常见的录入和输出方法。

总结起来，仪表的重要基础知识点包括传感器原理和应用、测量原理和技术、显示和记录功能等。

了解这些基础知识点可以帮助我们理解仪表的工作原理，正确选择和使用仪表，并解决仪表使用中可能出现的问题。

热工仪表培训教材

热工仪表培训教材目录第一章测量基础知识 (5)1.1 通用计量术语 (5)1.1.1量和单位 (5)1.1.2测量 (11)1.1.3测量结果 (18)1.1.4测量仪器 (28)1.1.5测量仪器的特性 (37)1.1.6测量标准 (51)1.1.7法制计量与计量管理 (54)1.2 法定计量单位与国际单位制 (62)1.2.1国际单位制 (62)1.2.2法定计量单位 (66)1.2.3数和量的表示方法 (71)1.2.4法定计量单位使用中常见的问题 (73)1.3 有效数字及数据舍入规则 (75)1.3.1有效数字的概念及有效位数的确定 (75)1.3.2数值修约规则(GB8170—87) (77)第二章温度测量及仪表 (81)2.1 温度测量的基本知识 (81)2.2 各种测温方法简介 (82)2.3 膨胀式温度计 (83)2.3.1液体膨胀式温度计 (83)2.3.2固体膨胀式温度计 (85)2.3.3压力式温度计 (86)2.4 热电偶温度计 (86)2.4.1热电现象和关于热电偶的基本定律 (86)2.4.2标准化与非标准化热电偶 (88)2.4.3热电偶的构造 (91)2.4.4热电偶冷端温度补偿 (94)2.4.5热电偶的检定 (99)2.4.6热电偶的使用与安装 (100)2.5 热电阻温度计 (102)2.5.1热电阻的测温原理 (102)2.5.2热电阻的材料和要求 (103)2.5.3常用热电阻 (103)2.5.4热电阻的结构、型号、主要规格及技术特性 (106)2.5.5热电阻测温电路 (109)2.5.6热电阻的校验和故障 (110)2.6 非接触式温度测量仪表 (111)2.6.1非接触式测温的优缺点 (111)2.6.2光学高温计 (111)2.6.3光电高温计 (113)2.6.4比色高温计 (114)2.7 显示仪表 (115)2.7.1显示仪表的分类 (115)2.7.2动圈式显示仪表 (115)第三章压力测量 (118)3.1 概述 (118)3.1.1压力单位 (118)3.1.2压力的表示方法 (118)3.1.3压力测量的主要方法和分类 (119)3.2 弹性式压力测量 (119)3.2.1弹性元件的测量原理 (120)3.2.2弹性元件 (120)3.2.3弹性元件的应用 (122)3.3 传感器 (124)3.3.1电容式压力测量 (124)3.3.2压电式压力测量 (126)3.4 压力测量仪表的选择和安装 (126)3.4.1压力测量仪表的选择 (127)3.4.2压力测量仪表的安装使用要求 (128)3.4.3试验室压力校验台 (129)第四章流量测量 (134)4.1 概述 (134)4.1.1基本概念 (134)4.1.2流量测量的主要方法和分类 (135)4.2 差压式流量测量 (135)4.2.1节流变压降式流量测量原理 (135)4.2.2标准节流装置 (138)4.2.3其他差压式流量测量 (141)4.3 均速管流量测量 (143)4.3.1测量原理 (143)4.3.2总压的测定和测压孔的位置 (144)4.3.3均速管的结构形式 (145)4.4 浮子流量测量 (145)4.4.1测量原理和结构 (146)4.4.2浮子流量测量仪表的分类及特点 (148)4.5 涡轮流量测量 (149)4.5.1测量原理与结构 (149)4.6 涡街流量测量 (153)4.6.1测量原理与结构 (153)4.6.2几种典型的涡街流量传感器 (156)4.7 电磁流量测量 (158)4.7.1测量原理与结构 (158)4.8 超声波流量传感器的结构和特点 (162)4.9 多普勒流量测量 (163)4.9.1超声波多普勒流量测量 (163)4.9.2微波多普勒流量测量 (165)4.9.3激光多普勒流量测量 (166)4.10 容积式流量测量 (166)4.10.1测量原理 (167)4.10.2容积式流量传感器的结构 (167)4.10.3影响容积式流量传感器特性的因素 (170)4.11 质量流量测量 (170)4.11.1直接式质量流量检测 (171)4.12 冲量式流量测量 (175)第五章物位测量 (177)5.1 概述 (177)5.1.1基本概念 (177)5.1.2物位测量的主要方法和分类 (177)5.2 静压式液位测量 (179)5.2.1连通器式液位测量 (179)5.2.2压力式液位测量（敞口容器） (181)5.2.3差压式液位测量（密闭容器） (182)5.3 浮力式液位测量 (189)5.3.1恒浮力式液位测量 (189)5.3.2变浮力式液位测量 (189)5.4 超声波物位测量 (190)5.4.1测量原理 (190)5.4.2超声波物位测量的特点 (194)5.5 电容式物位测量 (194)5.5.1电容式液位测量原理 (194)5.5.2电容式料位测量原理 (195)5.6 其他物位测量 (196)5.6.1重锤式探测料位测量 (196)5.6.2磁致伸缩式液位测量 (197)5.6.3微波物位测量 (198)5.6.4激光式物位测量 (199)第六章成分分析 (201)6.1 烟气中含氧量的测量 (201)6.1.1氧化锆氧量计的工作原理及结构 (201)6.1.2保证氧化锆氧量计正确测量的条件 (203)6.1.3测量系统 (203)6.2 烟气中飞灰含碳量的测量 (204)6.2.1基本原理 (204)6.2.2测量电路 (205)6.2.3锅炉飞灰含碳量监测 (206)6.3 烟气中一氧化碳的测定 (206)6.3.1气相色谱分析仪的工作原理 (206)6.4 电导率分析仪表 (208)6.4.1电导率测量的基本概念 (208)6.4.2DDG-2001型在线电导率仪表 (209)6.5 9210硅、9073钠分析仪表 (209)第七章机械量测量技术 (212)7.1 汽轮机状态监测的基本参数 (212)7.1.1汽轮机状态监测的基本参数 (214)7.2 基本参数的测量原理 (218)7.2.1电涡流传感器 (218)7.2.2速度传感器 (221)7.2.3机壳膨胀传感器 (222)7.2.4汽轮机转速测量 (223)第八章检定规程 (225)8.1 压力式温度计检定规程(JJG310——2002) (225)8.2 工业铂、铜热电阻检定规程（JJG 229—98 ） (239)8.3 弹簧管式一般压力表、压力真空表和真空表检定规程（52——1999）271 8.4 压力变送器检定规程（JJG882——2004） (281)8.5 转速表检定规程（JJG 105-2000） (310)第一章测量基础知识1.1 通用计量术语通用计量术语及定义皆出自国家计量技术规范JJF1001一1998《通用计量术语及定义》其中对部分术语给出了解释，供参考。

安全仪表系统培训教材

安全仪表系统培训教材【正文】安全仪表系统培训教材第一章介绍1.1 培训目的本教材旨在为工作人员提供安全仪表系统的培训知识，使其能够正确操作和维护安全仪表设备，提高工作效率和安全性。

1.2 培训对象本培训教材适用于所有与安全仪表系统相关的工作人员，包括但不限于工程技术人员、操作人员和维护人员。

第二章安全仪表系统概述2.1 安全仪表系统定义安全仪表系统是指用于监控和控制生产过程中各种参数和信号，并及时报警，保障生产运行安全的一套设备和技术。

2.2 安全仪表系统组成安全仪表系统由传感器、控制器、显示仪表、报警系统等组成。

传感器负责采集参数和信号，控制器负责处理数据并进行控制，显示仪表对数据进行展示，报警系统负责提供报警功能。

第三章安全仪表系统操作3.1 安全仪表系统的开机与关机正确的开机和关机操作可以有效地保护安全仪表系统，并延长其使用寿命。

在开机前，应检查仪表系统连接是否正常，确认电源是否稳定。

在关机前，应先关闭控制器和显示仪表，再关闭电源。

3.2 安全仪表系统参数设置根据生产环境和需求，应设置合适的参数，确保系统能够准确监测和控制生产过程中的各项参数。

参数设置包括但不限于传感器量程、报警阈值和控制模式等。

3.3 安全仪表系统数据采集与处理安全仪表系统通过传感器采集生产过程中各种参数和信号，并将其传输给控制器进行处理。

在数据采集过程中，应确保传感器与控制器的连接良好，并对数据进行正确的校验和处理。

第四章安全仪表系统维护4.1 定期检查和保养为确保安全仪表系统的正常运行，应定期进行检查和保养。

检查内容包括传感器的灵敏度、控制器的程序更新、显示仪表的功能测试等。

4.2 故障排除与维修当安全仪表系统出现故障时，应及时进行排查和维修。

故障排除包括检查设备连接、更换损坏的部件等，维修涉及到相关专业知识和技能。

第五章安全仪表系统应用案例5.1 石化行业安全仪表系统应用石化行业生产过程中存在许多危险因素，安全仪表系统的应用可以及时监测和控制温度、压力、液位等参数，保障生产安全。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、仪表概述 二、仪表基础知识 三、现场仪表 四、控制仪表
仪表概述
随着社会进步和科学技术的发展，自动化装
置在生产过程中得到广泛的应用。早期的仪表控 制是生产装置的眼睛和耳朵。而对于现代化工厂 的自动化装置已不仅仅是工厂的眼睛和耳朵，而 已成为工厂的大脑、神经和手、脚。随着电子技 术、计算机技术、控制技术、网络技术的发展， 自控技术得到了长足的发展，已成为化工企业提 高企业效益和工作效益的有效手段，它是经营管 理、企业管理，操作管理、运转管理、运转控制 等方面的集成，是社会现代化、科学技术进步的 重要标志。从化工装置的发展过程可以看出自动 化装置的作用。
• 按误差的数值表示来分，分为绝对误差、相 对误差和引用误差
绝对误差-----指测量结果与被测量的真值之差。 相对误差-----指绝对误差与真值或测量值之百分比。 引用误差-----指绝对误差与测量范围上限值或测量
仪表量程的比值，以百分数表示。工 业仪表通常用引用误差来表示仪表的
准确程度。
• 按误差出现的规律来分，可分为系统误差、随机 误差和疏忽误差。
在测量、控制系统中，构成一个回路的每一个仪表 都有自己的仪表位号，仪表位号由字母代号和回路编号 两部分组成。第一个字母表示被测变量，后继字母表示 仪表的功能；回路编号可以按装置或工段（区域）进行 编制，一般用三至五位数字表示，如下例所示：
2、被测变量和仪表功能的字母代号
现场仪表
一、概述
在化工生产过程中，控制的主要工艺参数有温度、压 力、流量、物位、成份等。
附加误差-----指仪表超出规定的正常工作条件时所增加 的误差。
3、检测仪表分类
• 检测与过程控制仪表最通用的分类，是按仪表在测量与 控制系统中的作用进行划分，一般分为检测仪表、显示 仪表、调节（控制）仪表和执行器4大类。
仪表分类表
二、仪表主要性能指标
在工程上仪表性能指标通常用准确度（又称精度）、变差、灵敏 度来描述。
气信号并显示的仪表。即包括变送器和显示装置。
2、测量过程与测量误差
• 测量过程-----利用一个已知的单位量(即标准量)与被 测的同类量进行比较的过程，即用仪器获取数据各方面 信息的过程。
• 测量误差-----在测量过程中测量结果与被测量的真值 之间会有一定的差值。它反映了测量结果的可靠程度。
测量误差的分类：
系统误差-----指测量仪表本身或其他原因(如零点没有调整 好等)引起的有规律的误差。
随机误差-----指在测量中所出现的没有一定规律的误差。 疏忽误差-----指观察人员误读或不正确使用仪器与测试方
法等人为因素所引起的误差。
• 按仪表使用的条件来分，有基本误差、附加误差
基本误差-----指仪表在规定的正常工作条件下所具有的 误差。
2、变差
是指仪表被测变量多次从不同方向达到同一数值时， 仪表指示值之间的最大差值。变差大小取最大绝对误差与 仪表标尺范围之比的百分比。
3、灵敏度
是指仪表对被测参数变化的灵敏程度，或者说是对 被测量变化的反映能力，是在稳态下，输出变化增量对输 入变化增量的比值。
三、仪表位号的表示方法
1、仪表位号的组成
1、液位单回路控制的例子
变送器
LIC
101
控制器
贮槽
调节阀
2、简单控制系统的组成
X给定 +
△e 控制器
X测量
——
执行机构
．
测量、变送
被控对象
2.1 测量、变送环节
• 这一部份在现场，由各种变送器组成。根据被测参数的不 同，一般分为下列几类：
A、温度传感器、变送器
B、压力/压差变送器
C、流量变送器
二、常规仪表
1、温度仪表
1.1 基本概念
• 温度是表征物体冷热程度的物理量。温度只能通过物 体随温度变化的某些特性来间接测量，而用来量度物体温 度数值的标尺叫温标。它规定了温度的读数起点（零点） 和测量温度的基本单位。目前国际上用得较多的温标有华 氏温标、摄氏温标、热力学温标和国际实用温标。
• 华氏温标（ºF）规定：在标准大气压下，冰的熔点为32度， 水的沸点为212度，中间划分180等分，每等份为华氏1度， 符号为ºF。
• 摄氏温度（℃）规定：在标准大气压下，冰的熔点为0度，
水的沸点为100度，中间划分100等分，每等份为摄氏1度，
符号为℃。
•
摄氏温度值t和华氏温度值tF有如下)C
• 热力学温标又称开尔文温标，或称绝对温标，它规定分子
运动停止时的温度为绝对零度，记符号为K。
1、准确度和准确度等级
• 在正常使用条件下，仪表测量结果的准确程度叫仪表的准确度。 • 准确度等级：在工业测量中，为了便于表示仪表的质量，通常用准
确度等级来表示仪表的准确程度。准确度等级就是最大引用误差去 掉正、负号及百分号。准确度等级是衡量仪表质量优劣的重要指标。 我国工业仪表等级一般划分为0.1、0.2、0.5、1.0、1.5、2.5、 5.0七个等级。 • 仪表准确度习惯上称精度，准确度等级习惯上称为精度等级
仪表基础知识
一、基本概念
1、过程参数检测基本概念
• 过程参数检测-----指连续生产过程中的温度、压力、流 量、液位和成分等参数的检测。
• 检测仪表-----将检测元件、变送器及显示装置统称为检 测仪表。
• 一次仪表-----一般为将被测量转换为便于计量的物理量 所使用的仪表。
• 二次仪表-----将测得的信号变送转换为可计量的标准电、
D、液位变送器
E、分析仪表---如：可燃性气体检测探头、氧量分析仪、
浊度仪、PH计
2.2 执行机构
• 这一部分也在现场，常见的执行机构是调节阀， 还有变频器（如恒压供水）、交、直流调速电机， 等等。
2.3 显示、运算、控制、管理
• 显示、运算、控制、管理是核心，功能最多、技 术性最强、技术进步最快的部分，DCS和PLC就是 这一部分。
仪表及自控系统在化工装置中占有重要而关键
的地位，工艺介质及装置设备的运行状况如流量、 温度、压力、转速、振动等参数都由仪表及自控 系统进行自动检测、显示、控制和保护联锁。没 有仪表及自控系统，整个装置将无法运转。因此， 仪表性能及工作状况的好坏，直接影响到工艺介 质及装置设备的运行，以至影响到工艺介质及装 置设备的安全运行和经济效益。
