最新2016年理科实验班招生考试物理试卷

2016年湖北省黄冈中学自主招生预录物理模拟试卷（六）（理科实验班）一、选择题（每小题只有1个选项符合题意，每小题3分，共30分）1．（3分）在一般情况下，单位时间内高温物体向低温物体传递的热量与两个物体的温差成正比．冬天的北方比较寒冷，房间内都有供暖系统．如果房外温度为﹣20℃，则房内温度为18℃；如果房外温度为﹣30℃，则房内温度为12℃．那么，房间暖气管的温度为（）A．75℃B．70℃C．65℃D．60℃2．（3分）某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s的恒定速度向斜上方移动，电动机的最大输出功率为4.9kW．不载人时测得电动机中的电流为5A，若载人时扶梯的移动速度和不载人时相同，则这台自动扶梯可同时乘载的最多人数为（设人的平均质量为60kg，g=10N/kg）（）A．12人B．14人C．20人D．25人3．（3分）晚上，小明挑着一盏不带光源的工艺品小灯笼在家里玩．当把小灯笼移到发光面较大的吸顶灯正下方时（如图所示），会在小灯笼正下方的水平白纸上出现一个影子，关于这个影子的形状，图中正确的是（）A．B．C．D．4．（3分）如图所示，一个圆柱状的轻质纸筒顺着一个倾斜的木板滑下，不考虑空气对它的作用力，关于纸筒在地面上的落点，下列说法中正确的是（）A．在A点的左侧B．正好在A点C．在A点的右侧D．上述三种情况皆有可能5．（3分）两个横截面积不同的气缸连接在一起竖直放置，缸壁导热性能良好，活塞A、B与气缸间光滑接触其横截面积满足S A＜S B．A、B间封闭着一定质量空气，且用一根细杆连接，从C处向气缸内注入适量水银，水银没有通过活塞A，这时两活塞均处于静止状态；今从C处设法取出少量水银后，两活塞又静止下来，则（）A．缸内气体压强增大B．缸内气体压强减小C．缸内气体压强不变D．缸内气体压强不能确定6．（3分）三个相同的热源分布在一横放着的圆筒内，圆筒的侧壁和一个底部均绝热，另一个底部开口并被导热膜封住，用另两个导热膜在圆筒内隔出两个竖囱，从而将三个热源互相隔开并形成A、B、C三个独立单元区域，假设周围环境的温度恒定，并且传导的热功率与温差成正比，每个独立单元区域内空气的温度均匀，A、B、C三个独立单元区域的温度与周围环境的温度差分别为△t A，△t B和△t C，则△t A：△t B：△t C为（）A．3：2：1 B．6：3：2 C．5：3：1 D．6：5：37．（3分）如图所示的电路中，当从A点流入的电流为1A时针对以下各种结论，下列A、B、C、D四种选项中正确的是（）①AB间的总电阻为4Ω②通过R2的电流为0.8A③加在R5两端的电压为2V④R6的电功率为0.125W．A．①②B．②④C．①④D．①③④8．（3分）为了监督司机是否遵守限速规定，交管部门在公路上安装了周定测速仪．如图所示，汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号．第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5s，第二次发出信号到测速仪接收到经汽车反射回来的信号用时0.3s，若发出两次信号的时间间隔是1.1s，超声波的速度是340m/s，则（）A．汽车接收到第一次信号时，距测速仪170mB．汽车接收到第二次信号时，距测速仪102mC．汽车的速度是34m/sD．汽车的速度是30.9m/s9．（3分）如图所示是一种游戏，叫蹦极．游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．图中a点是弹性绳自然下垂时的位置，c点是游戏者所到达的最低点．对于游戏者由跳台至最低点的过程中，下列说法正确的是（）A．游戏者的动能一直在增加B．游戏者减少的重力势能全部转化为动能C．游戏者通过a点之后，绳子具有弹性势能D．游戏者到c点时，他的势能为零10．（3分）如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中．平衡时棒浮出水面的长度是浸在水中长度的n倍．若水的密度为ρ，则棒的密度为（）A．B．C．D．二、填空题（共4小题，每小题6分，满分24分）11．（6分）如图所示，有两本完全相同的书A、B，书重均为5牛，若将两本书等分成若干份后，交叉地叠放在一起置于光滑桌面上，并将书A固定不动，用水平向右的力F把书B匀速抽出，现测得一组数据如表：根据以上数据，试求：（1）若将书分成32份，力F应为；（2）该书任意两张纸之间的动摩擦因数为．12．（6分）如图A、B所示，平静的湖面上有两艘小船，绳的一端拴在甲船上，绕过乙船上的滑轮，站在船上或岸上的人用100N的力拉绳子的自由端．如果A、B图中甲船在20s内向右匀速移动了10m，同时乙船向左移动了4m，则A、B图中人拉绳子的功率分别为W与W．13．（6分）老鼠离开洞穴沿直线前进，它的速度与到洞穴的距离成反比，当它行进到离洞穴为10cm的甲处时速度为10cm/s，则行进到离洞穴为40cm的乙处时，速度是cm/s，从甲处到乙处需时s．14．（6分）如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2=，可变电阻接入电路中的电阻值之比R1：R2=．三、实验探究题（共2小题，满分12分）15．（4分）小明选用了如图1中的质量约600g 的金属皇冠模型，若能测出模型所受重力G模型、模型浸没在水中所受的浮力F浮，且知水的密度ρ水，就可以根据=，求出模型密度ρ模型（1）证明式子=成立．（2）现有足量的水和图2中的各种可选的器材，要利用=测出模型的密度，根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据．a．选择的器材（填代号）：b．实验步骤及需要记录的数据：16．（8分）要测量一个阻值约为几百欧的电阻R x．实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1和电阻箱R2（0～9999Ω5A）各一个，开关、导线若干．（1）小明用伏安法测量该电阻，如图是小明连接的电路．接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V．请你判断：电路中哪一个元件发生了什么故障？答：；（2）在排除故障换用新元件后，经检查电路完好．闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是．所以按小明所选的器材不能用伏安法测出该电阻的值．（3）请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值．（a）画出实验电路图；（b）实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，；读出电阻箱的阻值R．（c）写出待测电阻R x的表达式：．四、综合应用题（共2小题，满分14分）17．（6分）如图所示是一个水位高度控制装置的示意图，当水位到达高H时，水恰好顶起塞子A从出水孔流出，水位下降后，塞子A又把出水孔堵住，塞子A 底部是半径为r的半球，半球恰好塞入出水孔中．已知球的体积公式是V=，球表面面积公式是S球=4πr2，圆面积公式是S圆=πr2，水的密度为ρ，为满足水位高度自动控制的要求，塞子的质量应为多少？18．（8分）小明自己设计并动手将房间里的窗帘改成电动窗帘．为此他购置了微型电动机及减速装置、电源、双刀双掷开关、滑轮、皮带、拉绳等器材，对原有的窗帘盒进行改造．（1）如图甲所示，小明在窗帘盒（上方的双虚线框）内安装了电动装置，电动装置通过拉绳拉着窗帘一起运动．改变通过微型电动机的电流方向，就可改变其转轴转动的方向，从而将窗帘打开或关闭．利用双刀双掷开关，可以实现电源对电动机供电电流方向的改变．请你在图甲右侧的虚线框内，完成电源、双刀双掷开关和接线柱间的电路连接．（2）电动机的转速一般很高，需要安装减速装置，如图乙所示．请说明减速装置的减速原理．（3）如表是所使用的微型电动机的部分数据．表格中，额定功率是“电动机在额定电压和额定电流下工作时的输出功率”，堵转电流是“在额定电压下，让电动机的转轴同定不动时的电流”．请根据表中的有关数据计算：①以额定功率运行时，该电动机的效率为多少？②电动机的额外功率主要由热损耗和机械损耗造成，请分别求出以额定功率运行时，该电动机的热损耗功率和机械损耗功率？③在图甲中，减速装置、飞轮、皮带、滑轮、拉绳共同构成了传动装置．已知每半边的窗帘滑轨长度为 1.5m，要求自动窗帘能够在6s内从完全关闭到完全打开．拉动半边窗帘时，挂钩和滑轨间的平均摩擦力为2N．则安装电动窗帘时，对传动装置的机械效率有何要求？2016年湖北省黄冈中学自主招生预录物理模拟试卷（六）（理科实验班）参考答案与试题解析一、选择题（每小题只有1个选项符合题意，每小题3分，共30分）1．（3分）在一般情况下，单位时间内高温物体向低温物体传递的热量与两个物体的温差成正比．冬天的北方比较寒冷，房间内都有供暖系统．如果房外温度为﹣20℃，则房内温度为18℃；如果房外温度为﹣30℃，则房内温度为12℃．那么，房间暖气管的温度为（）A．75℃B．70℃C．65℃D．60℃【解答】解：由题知，单位时间内高温物体向低温物体传递的热量与两个物体的温差成正比，即Q=k△t，其中k为比例系数，与传递热量的物质有关；放设暖气管的温度为t，暖气管向房内放热时比例系数为k1，房内向房外放热时比例系数为k2；（1）如果房外温度为﹣20℃，则房内温度为18℃，则房间暖气管向房内放出的热量：Q1=k1△t1=k1（t﹣18℃），房内向房外放出的热量：Q2=k2△t2=k2[18℃﹣（﹣20℃）]=k2×38℃，为了使得房内温度恒定，则Q1=Q2，否则房内温度要么升高、要么降低；则有：k1（t﹣18℃）=k2×38℃﹣﹣﹣﹣﹣﹣﹣﹣﹣①（2）如果房外温度为﹣30℃，则房内温度为12℃，则房间暖气管向房内放出的热量：Q3=k1△t3=k1（t﹣12℃），房内向房外放出的热量：Q4=k2△t4=k2[12℃﹣（﹣30℃）]=k2×42℃，为了使得房内温度恒定，则Q3=Q4，则有：k1（t﹣12℃）=k2×42℃﹣﹣﹣﹣﹣﹣﹣﹣﹣②①式÷②式可得：=﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③解得t=75℃．故选A．2．（3分）某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s的恒定速度向斜上方移动，电动机的最大输出功率为4.9kW．不载人时测得电动机中的电流为5A，若载人时扶梯的移动速度和不载人时相同，则这台自动扶梯可同时乘载的最多人数为（设人的平均质量为60kg，g=10N/kg）（）A．12人B．14人C．20人D．25人【解答】解：维持扶梯运转的功率：P0=UI=380V×5A=1900W=1.9kW，=4.9kW电动机的最大输出功率为P最大可用于输送顾客功率：﹣P0=4.9kW﹣1.9kW=3kW，△P=P最大输送一个人的功率：P=Gvsin30°=mgvsin30°=60kg×10N/kg×0.4m/s×sin30°=120W，同时乘载的最多人数：n===25（人）故选D．3．（3分）晚上，小明挑着一盏不带光源的工艺品小灯笼在家里玩．当把小灯笼移到发光面较大的吸顶灯正下方时（如图所示），会在小灯笼正下方的水平白纸上出现一个影子，关于这个影子的形状，图中正确的是（）A．B．C．D．【解答】解：发光面较大的吸顶灯的光被灯笼遮挡后，在后边形成一个黑色的区域，叫做影子，即灯笼影子，是光的直线传播形成的，因为吸顶灯的面积较大，所以在灯笼影子的边缘是光线较暗的半影区，中间是没有光线的全影区，所以C符合时间情况．故选C．4．（3分）如图所示，一个圆柱状的轻质纸筒顺着一个倾斜的木板滑下，不考虑空气对它的作用力，关于纸筒在地面上的落点，下列说法中正确的是（）A．在A点的左侧B．正好在A点C．在A点的右侧D．上述三种情况皆有可能【解答】解：由图可知，当圆柱状的轻质纸筒顺着倾斜的木板上滚下时，离开木板后，由于惯性会保持原来运动状态，同时由于受到重力的作用，其运动方向会略有改变，所以纸筒落在A点的右侧，故C正确．故选C．5．（3分）两个横截面积不同的气缸连接在一起竖直放置，缸壁导热性能良好，活塞A、B与气缸间光滑接触其横截面积满足S A＜S B．A、B间封闭着一定质量空气，且用一根细杆连接，从C处向气缸内注入适量水银，水银没有通过活塞A，这时两活塞均处于静止状态；今从C处设法取出少量水银后，两活塞又静止下来，则（）A．缸内气体压强增大B．缸内气体压强减小C．缸内气体压强不变D．缸内气体压强不能确定【解答】解：两活塞组成的系统受到竖直向上的大气压力与水银竖直向下的压力作用，大气压不变、活塞横截面积不变，大气压对活塞的支持力不变，取出少量水银后，水银对系统的压力变小，系统所受的合力向上，系统向上移动，封闭气体的体积V减小，环境温度不变，封闭气体温度不变，气体发生等温变化，气体体积V减小，由玻意耳定律：pV=C可知，气体压强p变大，故A正确，BCD错误．故选A．6．（3分）三个相同的热源分布在一横放着的圆筒内，圆筒的侧壁和一个底部均绝热，另一个底部开口并被导热膜封住，用另两个导热膜在圆筒内隔出两个竖囱，从而将三个热源互相隔开并形成A、B、C三个独立单元区域，假设周围环境的温度恒定，并且传导的热功率与温差成正比，每个独立单元区域内空气的温度均匀，A、B、C三个独立单元区域的温度与周围环境的温度差分别为△t A，△t B和△t C，则△t A：△t B：△t C为（）A．3：2：1 B．6：3：2 C．5：3：1 D．6：5：3【解答】解：设发热功率均为P，则：A：k（△t A﹣△t B）=P，即A的散热功率等于发热功率．B：k（△t B﹣△t C）=P+k（△t A﹣△t B），即B的散热功率等于自身的发热功率与A 的散热功率之和．C：k（△t C）=P+k（△t B﹣△t C），即C的散热功率等于自身的发热功率与B的散热功率之和．整理得：△t A=2△t C3△t B=5△t C即得：△t A：△t B：△t C=6：5：3故选D．7．（3分）如图所示的电路中，当从A点流入的电流为1A时针对以下各种结论，下列A、B、C、D四种选项中正确的是（）①AB间的总电阻为4Ω②通过R2的电流为0.8A③加在R5两端的电压为2V④R6的电功率为0.125W．A．①②B．②④C．①④D．①③④【解答】解：因串联电路中总电阻等于各分电阻之和，所以，右侧R3、R6、R9三电阻串联时的总电阻：R369=R3+R6+R9=1Ω+2Ω+1Ω=4Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，右侧R3、R6、R9三电阻串联后，再与R5并联时的总电阻：R3569===2Ω，依此类推可知，AB间的总电阻为4Ω，故①正确；因并联电路中各支路两端的电压相等，所以，由I=可得，通过R2和R4的电流相等，通过R3和R5的电流相等，因并联电路中干路电流等于各支路电流之和，所以，通过R2和R4的电流都为0.5A，通过R3和R5的电流都为0.25A，故②错误；加在R5两端的电压：U5=I5R5=0.25A×4Ω=1V，故③错误；R6的电功率：P6=I32R6=（0.25A）2×2Ω=0.125W，故④正确，综上可知，C正确，ABD错误．故选C．8．（3分）为了监督司机是否遵守限速规定，交管部门在公路上安装了周定测速仪．如图所示，汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号．第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5s，第二次发出信号到测速仪接收到经汽车反射回来的信号用时0.3s，若发出两次信号的时间间隔是1.1s，超声波的速度是340m/s，则（）A．汽车接收到第一次信号时，距测速仪170mB．汽车接收到第二次信号时，距测速仪102mC．汽车的速度是34m/sD．汽车的速度是30.9m/s【解答】解：（1）由v=得：汽车接收到第一次信号时，汽车距测速仪：s1=v声t1=340m/s×0.25s=85m；（2）汽车接收到第二次信号时，汽车距测速仪：s2=v声t2=340m/s×0.15s=51m；（3）因此汽车在两次信号的间隔过程中，行驶了：s′=s1﹣s2=85m﹣51m=34m；这34m共用了：t′=△t﹣t1+t2=1.1s﹣0.25s+0.15s=1s，所以汽车的车速为：v′===34m/s．综上所述，ABD错误，C正确．故选C．9．（3分）如图所示是一种游戏，叫蹦极．游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．图中a点是弹性绳自然下垂时的位置，c点是游戏者所到达的最低点．对于游戏者由跳台至最低点的过程中，下列说法正确的是（）A．游戏者的动能一直在增加B．游戏者减少的重力势能全部转化为动能C．游戏者通过a点之后，绳子具有弹性势能D．游戏者到c点时，他的势能为零【解答】解：A、在到达a点之间，游戏者的重力势能转化为动能，动能逐渐增加；在到达a，c点之间的某一点，重力等于弹力之后，动能才会减小，故整个过程中，动能是先增加后减小，故A说法错误；B、从跳台至a点的过程中，减小的重力势能全部转化为动能；从a点至c点的过程，弹力逐渐增大，当重力与弹力相等以后减少的重力势能全部转化为弹性势能；故B错误；C、游戏者通过a点后，绳子逐渐被拉长，具有弹性势能，故C说法正确；D、游戏者到达C点时由于还具有一定的高度，所以势能不为零，故D说法错误．故答案为：C．10．（3分）如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中．平衡时棒浮出水面的长度是浸在水中长度的n倍．若水的密度为ρ，则棒的密度为（）A．B．C．D．【解答】解：设棒的横截面积为S，水中的棒长度为L，则露出的长度为nL，整个棒的长度为（n+1）L，如图所示：由ρ=可得，棒的质量：m棒=ρ棒V棒=ρ棒S（n+1）L，棒的重力：G棒=m棒g=ρ棒S（n+1）Lg，棒受到的浮力：F浮=ρgV排=ρgSL，由相似三角形对应边成比例可得：===n+1，以C为支点，A是棒的重心（即棒的中心），由杠杆的平衡条件可得：G棒×CE=F浮×CD，即ρS（n+1）Lg×CE=ρgSL×CD，棒=ρ=×ρ=×ρ=ρ．则ρ棒故选C．二、填空题（共4小题，每小题6分，满分24分）11．（6分）如图所示，有两本完全相同的书A、B，书重均为5牛，若将两本书等分成若干份后，交叉地叠放在一起置于光滑桌面上，并将书A固定不动，用水平向右的力F把书B匀速抽出，现测得一组数据如表：根据以上数据，试求：（1）若将书分成32份，力F应为94.5N；（2）该书任意两张纸之间的动摩擦因数为0.3．【解答】解：（1）对表中数据分析可知：将书分成四份时，力F比前一次增加6N，将书分成8份时，力F比前一次增加12N，由此可知，每这样分一次，增加的力是上次增加的力的2倍，故将书分成32份，力F应比前一次增加48N．故F=46.5N+48N=94.5N，所以将书分成32份，力F应为94.5N．（2）以分成2份为例，对书B列方程有：F=μmg+μmg+μ•mg=3μmg=3μG，所以动摩擦因数μ===0.3．故答案为：94.5N；0.3．12．（6分）如图A、B所示，平静的湖面上有两艘小船，绳的一端拴在甲船上，绕过乙船上的滑轮，站在船上或岸上的人用100N的力拉绳子的自由端．如果A、B图中甲船在20s内向右匀速移动了10m，同时乙船向左移动了4m，则A、B图中人拉绳子的功率分别为140W与90W．【解答】解：（1）甲船向右移动了10m，乙船向左移动了4m，以甲为参照物乙向左移动了10m+4m=14m，有两段绳子拉乙船，故绳子自由端总共移动s=14m×2=28m；故人拉绳子的功率P====140W；（2）如果乙船不动，滑轮为定滑轮，甲船向右移动了10m，则绳子自由端会移动10m；如果甲船不动，乙船动，则滑轮为动滑轮，乙船向左移动了4m，则绳子自由端会移动8m；现在两船都动，故绳子自由端总共移动18m；故人拉绳子的功率P====90W．故答案为：140；90．13．（6分）老鼠离开洞穴沿直线前进，它的速度与到洞穴的距离成反比，当它行进到离洞穴为10cm的甲处时速度为10cm/s，则行进到离洞穴为40cm的乙处时，速度是 2.5cm/s，从甲处到乙处需时7.5s．【解答】解：根据题意得：v1=k，v2=k，所以行进到离洞穴为40cm的乙处的速度：v2=k===2.5cm/s；做出﹣s图象，图象与横轴所围的“面积”等于时间，由几何知识求出老鼠从甲处到乙处所需的时间，t=（+）（s2﹣s1）=（+）（s2﹣s1）====7.5s．故答案为：2.5；7.5．14．（6分）如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2= 1：1，可变电阻接入电路中的电阻值之比R1：R2=1：4．【解答】解：（1）两灯泡规格相同且正常发光，甲图中两灯泡并联，干路电流为：I1=2I额；乙图两灯泡串联，电路中电流为：I2=I额；所以，此时电路消耗的总功率之比：===1：1；（2）由题意可知，乙图两灯泡的电压是甲图灯泡电压的2倍，又知乙图电源电压也是甲图电源电压的2倍，所以，结合串联电路的电压特点可得：U总=U L+U1=6V，U总′=2U L+U2=12V；∵U总′=2U总，∴2U L+U2=2×（U L+U1），化简可得U2=2U1，即电阻R1和电阻R2的电压之比为U1：U2=1：2；又知电路电流之比为I1：I2==2：1；根据欧姆定律可得：R1=，R2=，∴R1：R2====1：4；故答案为：1：1；1：4．三、实验探究题（共2小题，满分12分）15．（4分）小明选用了如图1中的质量约600g 的金属皇冠模型，若能测出模型所受重力G模型、模型浸没在水中所受的浮力F浮，且知水的密度ρ水，就可以根据=，求出模型密度ρ模型（1）证明式子=成立．（2）现有足量的水和图2中的各种可选的器材，要利用=测出模型的密度，根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据．a．选择的器材（填代号）：b．实验步骤及需要记录的数据：【解答】解：（1）证明：对于物体而言，其重力可以表示为G模型=ρ模型gV模型①同时，当模型完全浸没在水里时，其受到的浮力可以表示为：F浮=ρ水gV排②又由于完全浸没于水中，所以V模型=V排③由①②③式可得（①式除以②式，约掉g和V）：=，故命题成立．（2）a．选用的器材：B、F；b．实验步骤：①先用弹簧测力计测出模型的重力，记为F1．②将水槽中倒入适量的水，将模型悬挂在弹簧测力计上，再将模型完全浸没在水中，稳定后记录下此时弹簧测力计的读数F2．③模型的密度可以表示为：ρ模型=ρ水．16．（8分）要测量一个阻值约为几百欧的电阻R x．实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1和电阻箱R2（0～9999Ω5A）各一个，开关、导线若干．（1）小明用伏安法测量该电阻，如图是小明连接的电路．接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V．请你判断：电路中哪一个元件发生了什么故障？答：电流表短路；（2）在排除故障换用新元件后，经检查电路完好．闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是待测电阻阻值太大．所以按小明所选的器材不能用伏安法测出该电阻的值．（3）请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值．（a）画出实验电路图；（b）实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同；读出电阻箱的阻值R．（c）写出待测电阻R x的表达式：R x=R．【解答】解：（1）接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路．（2）由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律电路中的电流太小．（3）（a）可以应用等效法测待测电阻阻值，待测电阻与电阻箱并联，实验电路图如图所示：（b）实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同；读出电阻箱的阻值R．（c）写出待测电阻R x的表达式：R x=R．故答案为：（1）电流表短路；（2）待测电阻阻值太大；（3）（a）如图所示；（b）保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同；（c）R x=R．四、综合应用题（共2小题，满分14分）17．（6分）如图所示是一个水位高度控制装置的示意图，当水位到达高H时，水恰好顶起塞子A从出水孔流出，水位下降后，塞子A又把出水孔堵住，塞子A 底部是半径为r的半球，半球恰好塞入出水孔中．已知球的体积公式是V=，球表面面积公式是S球=4πr2，圆面积公式是S圆=πr2，水的密度为ρ，为满足水位高度自动控制的要求，塞子的质量应为多少？【解答】解：假设半球下表面处全部为液体，则半球受到的浮力F浮方向竖直向上，由阿基米德原理可知，F浮=ρgV排=ρgV半球=ρg××πr3=ρgπr3；由p=可知，半球下表面受到的液体压力：F下=p下S圆=p液S圆=ρgH×πr2，方向竖直向上，F上表面=F下表面+F浮=πr2ρgH+ρgπr3，半球恰好塞入出水口中，所以塞子的重力G=F上表面=πr2ρgH+ρgπr3，塞子的质量应为m===πr2ρH+ρπr3=ρπr2（H+r）．答：塞子的质量应为ρπr2（H+r）．18．（8分）小明自己设计并动手将房间里的窗帘改成电动窗帘．为此他购置了微型电动机及减速装置、电源、双刀双掷开关、滑轮、皮带、拉绳等器材，对原有的窗帘盒进行改造．。

芜湖一中2016年高一自主招生考试物 理 答 案一、选择题（每题5分，共50分）11． 不会 ， 能 ， 不会 ． 12． 5200 m/s ， 铁 ． 13．W 甲 “> W 乙，F 甲 <” F 乙，υ甲＝ υ乙．（填“>”“=”“<”）14． 甲 ， 5 Ω ， 10 Ω ， 0.9W ． 15． 3N ， 4N ．16.（n-1）h/t ， 2.18m/s ， 47.17kg三、计算题（本大题共2个小题；17题8分，18题11分，共19 分。

解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）17解．活塞的面积2271s r cm π==燃气对活塞的压力 F=pS=196×71N=1．39×104N-----------2分每个做功冲程内，燃气对活塞所做的功为 W1=Fl=1．39×104×0．127J=1764J-----2分由于发动机有四个气缸，则曲轴每转一周内有两个气缸经历做功冲程，故每分钟内发动机内燃气做功的次数为n=2×1200=2400----------1分故得每分钟内燃气所做的总功W=nW 1=2400×1764J=4．2336×lO 6J则此内燃机的功率为P=W/t=4．2336×106/60×50%=3．528×104W----------3分18.解：（1）由于V 1和V 2两表相同，说明它们的内阻相同，设为R ，通过V 1和V 2两表的电流分别为I 1和I 2，则 U 1=I 1R ， U 2=I 2R ，则得===---------―――――――――-3分由题意知 I 1+I 2=1.4 mA所以解得 I 2=0.6 mA ，即通过电流表A 2的电流大小为0.6mA ．----------2分（2）电流表A2两端电压 U A2=U2﹣U1=0.2 V，----------1分所以R A2===Ω．----------2分电压表V2的内阻R V2===1000Ω，----------2分所以电压表和电流表的内阻之比为3：1．----------1分。

师大附中理科实验班招生考试物理试题(物理）一．单项选择题（共7小题，每小题4分）1. 如图所示，s 为点光源，MN 为距s 水平距离为2m 的竖直墙壁，现有一小球在过s 的水平线上距离s 为1m 的位置开始由静止释放，设小球下落的距离d(米)与下落的时间t （秒）满足关系式d=5t 2，则有关小球在竖直墙上的影的速度的说法正确的是（ ）A ．影做匀速直线运动，且速度大小为5m/sB ．影做匀速直线运动，且速度大小为10 m/sC ．影的速度大小在增大。

D ．影的速度大小在减少。

2、如图所示，长方形水槽中漂浮一个木球，水槽底部中央有一个三棱柱支持着，恰好处于平衡状态，则下列判断正确的是 （ ）A 、无论木球在何处，水槽仍可处于平衡状态B 、木球偏向左侧时，水槽向右侧倾斜C 、木球偏向左侧时，水槽向左侧倾斜D 、若用实心铁球代替木球，铁球无论在何处，水槽仍可处于平衡状态3、某校新建一个喷水池，在池底的中央安装了一只射灯。

池内无水时，射灯发出一束光照在池壁上，在S 点形成一个亮斑，如图所示。

现往池内注水，水面升至于a 位置时，站在池旁的人看到亮斑的位置在P 点；如果水面上升至b 位置时，人看到亮斑的位置在Q 点，则（ ）A 、P 点在S 点的上方，Q 点在S 点的上方B 、P 点在S 点的上方，Q 点在S 点的下方C 、P 点在S 点的下方，Q 点在S 点的下方D 、P 点在S 点的下方，Q 点在S 点的上方4、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（ ）A 、进户线火线上的熔丝烧断B 、进户线零线断了C 、书桌边的插座与零线断开D 、书桌边的插座与火线断开5、有n 个完全相同的灯泡，并联后与R 1串联接入电路中，如图（1）所示，串联后再与R 2串联接入电路，如图（2）所示，若电路两端的电压均为U ，分别调节R 1 和R 2使所有灯都能正常发光，那么电路（1）（包括R 1）和电路（2）（包括R 2）所消耗的总功率之比（ ）A 、n 2∶1B 、n ∶1C 、1∶1D 、n 1/2∶16、某同学在一个较大的锥形瓶内注入水，然后将它放在水平桌面上，如图所示，此时水对锥形瓶底的压力为F 1，锥形瓶对桌面的压力为F 2。

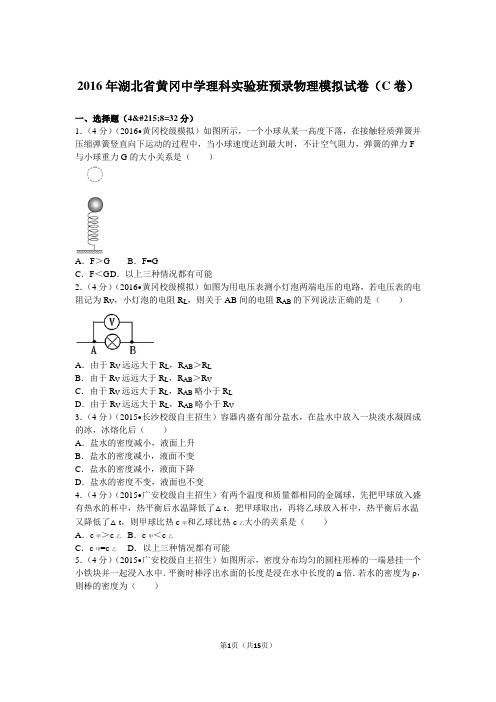

2016年湖北省黄冈中学理科实验班预录物理模拟试卷（C卷）一、选择题（4&#215;8=32分）1．（4分）（2016•黄冈校级模拟）如图所示，一个小球从某一高度下落，在接触轻质弹簧并压缩弹簧竖直向下运动的过程中，当小球速度达到最大时，不计空气阻力，弹簧的弹力F与小球重力G的大小关系是（）A．F＞G B．F=GC．F＜G D．以上三种情况都有可能2．（4分）（2016•黄冈校级模拟）如图为用电压表测小灯泡两端电压的电路，若电压表的电阻记为R V，小灯泡的电阻R L，则关于AB间的电阻R AB的下列说法正确的是（）A．由于R V远远大于R L，R AB＞R LB．由于R V远远大于R L，R AB＞R VC．由于R V远远大于R L，R AB略小于R LD．由于R V远远大于R L，R AB略小于R V3．（4分）（2015•长沙校级自主招生）容器内盛有部分盐水，在盐水中放入一块淡水凝固成的冰，冰熔化后（）A．盐水的密度减小，液面上升B．盐水的密度减小，液面不变C．盐水的密度减小，液面下降D．盐水的密度不变，液面也不变4．（4分）（2015•广安校级自主招生）有两个温度和质量都相同的金属球，先把甲球放入盛有热水的杯中，热平衡后水温降低了△t．把甲球取出，再将乙球放入杯中，热平衡后水温又降低了△t，则甲球比热c甲和乙球比热c乙大小的关系是（）A．c甲＞c乙B．c甲＜c乙C．c甲=c乙D．以上三种情况都有可能5．（4分）（2015•广安校级自主招生）如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中．平衡时棒浮出水面的长度是浸在水中长度的n倍．若水的密度为ρ，则棒的密度为（）A．B．C．D．6．（4分）（2015•广安校级自主招生）卫星绕地球运行时的运动可看做是绕地心的匀速圆周运动，即相等时间内通过圆弧长度相等的运动，卫星绕地球完整一周所用时间叫做运行周期T．如图所示，A、B分别为地球人造卫星，周期分别为T1和T2（T1＞T2），某时刻A、B 两卫星相距最近（O、B、A在同一直线上），O为地球中心，则A、B两卫星再一次相距最近至少需要经过的时间为（）A．T1﹣T2B．C．D．7．（4分）（2016•黄冈校级模拟）在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示．则在滑片P向下滑动的过程中，下列说法错误的是（）A．不变，不变B．U2=U1+U3C．不变D．|△U2|=|△U1|+|△U3|8．（4分）（2016•黄冈校级模拟）如图所示，水平地面上放置相同材料制成的四个木块，其中两个质量为m的木块间用不可伸长的水平轻绳相连，下面两个木块质量分别为2m和3m．现用水平拉力F拉其中一个质量为3m的木块，使四个木块一同水平向右匀速运动，则（）A．质量为3m的木块与地面间的摩擦力为B．质量为2m的木块与地面间的摩擦力为C．轻绳对m的拉力为D．轻绳对m的拉力为二、填空题（4&#215;3+5分=17分）9．（4分）（2016•黄冈校级模拟）马路宽为D，一辆长为l1、宽为d的汽车以速度v1在路中间匀速向前行驶，此时距车头S处有一辆长为l2的自行车要横穿马路，如图所示，则自行车为了安全通过马路，它行驶的速度应在什么范围？10．（4分）（2016•黄冈校级模拟）如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜．平面镜从图示位置开始绕圆筒中心轴O匀速转动，在转动30°角时，点光源在镜中所成的像转过的角度θ1=，照射到筒壁上的反射光斑转过的角度θ2=．11．（4分）（2015•广安校级自主招生）“220V，100W”白炽灯泡的电流I和电压U关系的图象如图（a）所示．根据图象回答：（1）若将两只相同的这种灯泡串联，然后接在220V的恒压电源上，则两只灯泡实际消耗的总电功率为W；（2）若取三只相同的这种灯泡，按如图（b）所示电路连接，然后将A、B两端接在220V 的恒压电源上，则这三只灯泡实际消耗的总电功率为W．12．（4分）（2016•黄冈校级模拟）为测量木块所受摩擦力，用如图所示装置实验：甲弹簧测力计右端固定．左端与木块A相连．木块A水平放置在B物块上，乙弹簧测力计保特水平，现拉动乙沿水平面向左匀速运动．稳定时．甲弹簧测力计示数为F1，乙弹簧测力计示数为F2．（1）画出木块A所受摩擦力的示意图：（2）此时，木块A所受摩擦力的大小为，地面对木块B的摩擦力的大小为．（3）若水平向左加速拉动物块B．乙弹簧测力计示数为F3．木块A所受摩擦力的大小为．13．（5分）（2015•广安校级自主招生）常用的电压表其实是由小量程的电流表G（简称表头）改装而成的．从电路的角度看，表头就是一个电阻，同样遵循欧姆定律．表头与其他电阻的不同仅在于通过表头的电流可从刻度盘上读出来．（1）如图是某一表头G的刻度盘，其量程为0～3mA，内阻（即表头自身电阻）是10Ω．使用时，指针指着某一电流刻度，表示流过表头的电流为某一数值，也意味着表头两端具有一定大小的电压．若指针指在2mA刻度时，对应的电压为V．（2）将表头改装成电压表就是给表头串联一定值电阻，串联好的表头和定值电阻即为改装后的电压表，这样改装的电压表两端可加的电压范围扩大．现需将（1）中表头改装成量程为3V的电压表，则需串联的电阻阻值为Ω，改装后的电压表内阻为Ω．（3）若指针指在表盘刻度为1mA处，即表示加在电压表两端的电压为V．三、综合题（8+9+12=31分）14．（8分）（2016•黄冈校级模拟）如图所示，物体A 漂浮在水面上，露出液面部分为将另一个物体B放置在A上，静止时，A 露出液面部分占自身体积的，用一根轻质细绳将B 悬挂在A下面，静止后，露出液面部分占物体A 体积的．求：（1）物体A的密度（2）物体B的密度．15．（9分）（2015•广安校级自主招生）在一次研究性学习活动中，我校某课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查．下表中所列的是某品牌电动自行车和摩（2）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能．那么，电动自行车每行驶1km电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的有用功率大约是多大？（3）摩托车每行驶1km大约要消耗多少能量？（汽油的密度：0.71×103kg/m3；汽油的热值：4.6×107J/kg；g取10N/kg）16．（12分）（2015•长沙）如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0～0.6A，电压表量程为0～15V．滑动变阻器R的最大阻值为200Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，求：（1）灯泡L正常发光时通过的电流．（2）只闭合S和S2，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率．（3）只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最小时，滑动变阻器R消耗的电功率．2016年湖北省黄冈中学理科实验班预录物理模拟试卷（C卷）参考答案与试题解析一、选择题（4&#215;8=32分）1．（4分）（2016•黄冈校级模拟）如图所示，一个小球从某一高度下落，在接触轻质弹簧并压缩弹簧竖直向下运动的过程中，当小球速度达到最大时，不计空气阻力，弹簧的弹力F与小球重力G的大小关系是（）A．F＞G B．F=GC．F＜G D．以上三种情况都有可能【分析】根据力和运动的关系，当合力方向与物体运动方向相同时，物体加速运动，当合力方向与运动方向相反时，物体减速运动，根据弹簧的形变判断弹力和重力的大小关系，得出速度的变化，从而可得出结论．2．（4分）（2016•黄冈校级模拟）如图为用电压表测小灯泡两端电压的电路，若电压表的电阻记为R V，小灯泡的电阻R L，则关于AB间的电阻R AB的下列说法正确的是（）A．由于R V远远大于R L，R AB＞R LB．由于R V远远大于R L，R AB＞R VC．由于R V远远大于R L，R AB略小于R LD．由于R V远远大于R L，R AB略小于R V【分析】（1）电压表的内阻很大，在电路中相当于断路，所以正常使用应与被测用电器并联；（2）电阻并联时，相等于增大了导体的横截面积，所以并联后的总电阻小于任何一个分度值．3．（4分）（2015•长沙校级自主招生）容器内盛有部分盐水，在盐水中放入一块淡水凝固成的冰，冰熔化后（）A．盐水的密度减小，液面上升B．盐水的密度减小，液面不变C．盐水的密度减小，液面下降D．盐水的密度不变，液面也不变【分析】（1）冰漂浮在浓盐水中，求出冰块排开浓盐水的体积V排．（2）求出当冰熔化之后水的体积V水．（3）比较V排与V水的大小，如果冰化成水的体积大于冰块排开浓盐水的体积，液面上升；如果冰化成水的体积等于冰块排开浓盐水的体积，液面不变；如果冰化成水的体积小于冰块排开浓盐水的体积，液面下降．4．（4分）（2015•广安校级自主招生）有两个温度和质量都相同的金属球，先把甲球放入盛有热水的杯中，热平衡后水温降低了△t．把甲球取出，再将乙球放入杯中，热平衡后水温又降低了△t，则甲球比热c甲和乙球比热c乙大小的关系是（）A．c甲＞c乙B．c甲＜c乙C．c甲=c乙D．以上三种情况都有可能【分析】甲、乙两球，先后投入到同一杯水中，甲乙物体吸收热量、温度升高，水放出热量、温度降低；由题知，两次水降低的温度相同，也就是水放出的热量相同，甲乙两球吸收的热量相同；而甲、乙两球的质量相等、初温相同，经吸热后，乙球的末温比甲球的末温低△t；由上述分析可知，质量相同的甲乙两球，吸收相同的热量，乙球升高的温度少，所以乙球的比热容大．5．（4分）（2015•广安校级自主招生）如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中．平衡时棒浮出水面的长度是浸在水中长度的n倍．若水的密度为ρ，则棒的密度为（）A．B．C．D．【分析】设出棒的横截面积和水中棒的长度，进一步可知整个棒的长度，根据ρ=表示出棒的质量，根据G=mg表示出棒的重力，根据阿基米德原理表示出棒受到的浮力，由相似三角形对应边成比例得出棒的重力和浮力的力臂之比，以C为支点，A是棒的重心（即棒的中心），由杠杆的平衡条件得出等式即可求出棒的密度．6．（4分）（2015•广安校级自主招生）卫星绕地球运行时的运动可看做是绕地心的匀速圆周运动，即相等时间内通过圆弧长度相等的运动，卫星绕地球完整一周所用时间叫做运行周期T．如图所示，A、B分别为地球人造卫星，周期分别为T1和T2（T1＞T2），某时刻A、B 两卫星相距最近（O、B、A在同一直线上），O为地球中心，则A、B两卫星再一次相距最近至少需要经过的时间为（）A．T1﹣T2B．C．D．【分析】两行星相距最近时，两行星应该在同一半径方向上，两行星相距最远时，两行星应该在同一直径上，由于A的周期小，故A转得较快，当A比B多转一圈时两行星再次相距最近．7．（4分）（2016•黄冈校级模拟）在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示．则在滑片P向下滑动的过程中，下列说法错误的是（）A．不变，不变B．U2=U1+U3C．不变D．|△U2|=|△U1|+|△U3|【分析】由电路图可知，R0、R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电压表V3测R1与R2串联电路两端电压，电流表测电路中的电流；当滑动变阻器的滑动触头P向下滑动时，根据串联电路中电流的特点和电压特点，及欧姆定律逐项判断即可得出答案．8．（4分）（2016•黄冈校级模拟）如图所示，水平地面上放置相同材料制成的四个木块，其中两个质量为m的木块间用不可伸长的水平轻绳相连，下面两个木块质量分别为2m和3m．现用水平拉力F拉其中一个质量为3m的木块，使四个木块一同水平向右匀速运动，则（）A．质量为3m的木块与地面间的摩擦力为B．质量为2m的木块与地面间的摩擦力为C．轻绳对m的拉力为D．轻绳对m的拉力为【分析】要使四个木块以同一匀速运动，采用整体与隔离法分析各部分的受力情况，再对两物体分析可求得木块与地面间的摩擦力以及绳子对m的拉力．二、填空题（4&#215;3+5分=17分）9．（4分）（2016•黄冈校级模拟）马路宽为D，一辆长为l1、宽为d的汽车以速度v1在路中间匀速向前行驶，此时距车头S处有一辆长为l2的自行车要横穿马路，如图所示，则自行车为了安全通过马路，它行驶的速度应在什么范围？【分析】（1）本题分两种情况：一种是当汽车还没有到达时，自行车先穿过马路；另一种情况是汽车已经通过时，自行车再通过马路．（2）无论哪种情况，都要先根据t=计算汽车行驶的时间，然后在根据速度公式求出速度的取值范围．10．（4分）（2016•黄冈校级模拟）如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜．平面镜从图示位置开始绕圆筒中心轴O匀速转动，在转动30°角时，点光源在镜中所成的像转过的角度θ1=60°，照射到筒壁上的反射光斑转过的角度θ2=60°．【分析】做本题的关键是：根据题干的提示和反射定律画出平面镜旋转前后的反射光路图，以及所成的虚像的图．11．（4分）（2015•广安校级自主招生）“220V，100W”白炽灯泡的电流I和电压U关系的图象如图（a）所示．根据图象回答：（1）若将两只相同的这种灯泡串联，然后接在220V的恒压电源上，则两只灯泡实际消耗的总电功率为83.6W；（2）若取三只相同的这种灯泡，按如图（b）所示电路连接，然后将A、B两端接在220V 的恒压电源上，则这三只灯泡实际消耗的总电功率为96.8W．【分析】（1）已知两只完全相同的灯泡串联，通过的电流相等，电阻相等，根据欧姆定律可知，灯泡两端的电压也相等，从图象上找到对应的电压和电流，根据公式P=UI可求两只灯泡实际消耗的总功率．（2）两并一串，则流过并联着的两个灯泡上的电流为流过第三个的灯泡上的一半，在图中找到这样特殊的两点：电压之和为220V，通过的电流为二倍关系，可得干路上电流，利用P=UI求解．12．（4分）（2016•黄冈校级模拟）为测量木块所受摩擦力，用如图所示装置实验：甲弹簧测力计右端固定．左端与木块A相连．木块A水平放置在B物块上，乙弹簧测力计保特水平，现拉动乙沿水平面向左匀速运动．稳定时．甲弹簧测力计示数为F1，乙弹簧测力计示数为F2．（1）画出木块A所受摩擦力的示意图：（2）此时，木块A所受摩擦力的大小为F2，地面对木块B的摩擦力的大小为F1+F2．（3）若水平向左加速拉动物块B．乙弹簧测力计示数为F3．木块A所受摩擦力的大小为F3．【分析】（1）根据题意，并结合图示确定木块A所受摩擦力的大小、方向和作用点，然后按照力的示意图的画法画出摩擦力；（2）对物体A进行受力分析，在水平方向受到的拉力和摩擦力相互平衡，据此得出木块A 所受摩擦力的大小；确定木块B所受摩擦力的大小，又知木块A所受摩擦力的大小，得出地面对木块B的摩擦力的大小．（3）影响滑动摩擦力大小的因素是压力的大小和接触面的粗糙程度．13．（5分）（2015•广安校级自主招生）常用的电压表其实是由小量程的电流表G（简称表头）改装而成的．从电路的角度看，表头就是一个电阻，同样遵循欧姆定律．表头与其他电阻的不同仅在于通过表头的电流可从刻度盘上读出来．（1）如图是某一表头G的刻度盘，其量程为0～3mA，内阻（即表头自身电阻）是10Ω．使用时，指针指着某一电流刻度，表示流过表头的电流为某一数值，也意味着表头两端具有一定大小的电压．若指针指在2mA刻度时，对应的电压为0.02V．（2）将表头改装成电压表就是给表头串联一定值电阻，串联好的表头和定值电阻即为改装后的电压表，这样改装的电压表两端可加的电压范围扩大．现需将（1）中表头改装成量程为3V的电压表，则需串联的电阻阻值为990Ω，改装后的电压表内阻为1000Ω．（3）若指针指在表盘刻度为1mA处，即表示加在电压表两端的电压为1V．【分析】（1）知道表头的电阻和通过的电流，根据欧姆定律求出两端的电压；（2）知道改装后表头两端的最大电压和通过的最大电流，根据欧姆定律求出表头的总电阻，利用电阻的串联求出串联电阻的阻值；（3）根据欧姆定律求出指针指在表盘刻度为1mA处表示加在电压表两端的电压．三、综合题（8+9+12=31分）14．（8分）（2016•黄冈校级模拟）如图所示，物体A漂浮在水面上，露出液面部分为将另一个物体B放置在A上，静止时，A露出液面部分占自身体积的，用一根轻质细绳将B 悬挂在A下面，静止后，露出液面部分占物体A体积的．求：（1）物体A的密度（2）物体B的密度．【分析】（1）物体漂浮在液面上，物体受到的浮力等于物体的重力，应用浮力公式可以求出物体的密度．（2）根据题意求出物体B的重力与体积，然后应用密度公式求出B的密度．15．（9分）（2015•广安校级自主招生）在一次研究性学习活动中，我校某课外活动兴趣小组对街上行驶的电动自行车和摩托车做了一个调查．下表中所列的是某品牌电动自行车和摩（1）与摩托车相比，电动自行车有哪些优势？（说出两个方面）（2）假设给电动自行车的蓄电池充电时，消耗的电能全部转化为蓄电池的化学能．那么，电动自行车每行驶1km 电动机平均做的有用功大约是多少？当自行车以最高车速匀速行驶时，电动机的有用功率大约是多大？（3）摩托车每行驶1km 大约要消耗多少能量？（汽油的密度：0.71×103kg/m 3；汽油的热值：4.6×107J/kg ；g 取10N/kg ）【分析】（1）通过生活经验和表格数据分析电动车和摩托车的优缺点．（2）根据η=，结合功率的公式P=计算功率．（3）由表格数据根据Q=mq 计算摩托车每行驶1km 大约要消耗的能量．16．（12分）（2015•长沙）如图甲所示，电源电压恒为18V ，灯泡L 上标有“10V 5W ”字样，电流表量程为0～0.6A ，电压表量程为0～15V ．滑动变阻器R 的最大阻值为200Ω，当只闭合S 和S 1，移动滑动变阻器的滑片P 时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R 1增大到4R 1时，定值电阻R 0的电功率变化了5.4W ，求：（1）灯泡L 正常发光时通过的电流．（2）只闭合S 和S 2，且滑动变阻器的滑片P 置于中点位置时，灯泡的实际功率．（3）只闭合S 和S 1，在保证电路安全的情况下，当电阻R 0消耗电功率最小时，滑动变阻器R 消耗的电功率．【分析】（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻，利用欧姆定律求出灯泡正常发光时的电流；（2）只闭合S和S2，且滑动变阻器的滑片P置于中点位置时，L与R串联，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出灯泡的实际功率；（3）当只闭合S和S1时，R0与R串联，电压表测R两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律分别表示出变阻器接入电路中的为R1和4R1时电路中的电路中的电流，再根据欧姆定律表示出电压表的示数，根据图乙可知两次电压表的示数，据此求出R0与R1之间的关系，根据P=I2R表示出定值电阻R0的电功率变化可求R0的阻值；根据串联电路的电压特点求出当电压表的示数为15V时R0两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据P=UI求出滑动变阻器消耗的电功率．参与本试卷答题和审题的老师有：739830；刘伟；wdsxg；951574352；2107959882；pydrx；190438938；fhp826；wdnyx2011；pywl；yuanwd（排名不分先后）菁优网2016年4月28日。

2016年高考理综真题试卷（物理部分）（新课标Ⅰ卷）一、选择题(14-17单选，18-21多选)1.（2016•新课标Ⅰ）一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A. 极板上的电荷量变大，极板间的电场强度变大B. 极板上的电荷量变小，极板间的电场强度变大C. 极板上的电荷量变大，极板间的电场强度不变D. 极板上的电荷量变小，极板间的电场强度不变2.（2016•新课标Ⅰ）现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为（）A. 11B. 12C. 121D. 1443.（2016•新课标Ⅰ）一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω，1Ω，4Ω，Ⓐ为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I．该变压器原、副线圈匝数比为（）A. 2B. 3C. 4D. 54.（2016•新课标Ⅰ）利用三颗位置适当的地球同步卫星，可使地球赤道上任意两点之间保持无线电通讯，目前地球同步卫星的轨道半径为地球半径的6.6倍，假设地球的自转周期变小，若仍仅用三颗同步卫星来实现上述目的，则地球自转周期的最小值约为（）A. 1hB. 4hC. 8hD. 16h5.（2016•新课标Ⅰ）一质点做匀速直线运动，现对其施加一恒力，且原来作用在质点上的力不发生改变，则（）A. 质点速度的方向总是与该恒力的方向相同B. 质点速度的方向不可能总是与该恒力的方向垂直C. 质点加速度的方向总是与该恒力的方向相同D. 质点单位时间内速率的变化量总是不变6.（2016•新课标Ⅰ）如图，一光滑的轻滑轮用细绳OO′悬挂于O点；另一细绳跨过滑轮，其一端悬挂物块a，另一端系一位于水平粗糙桌面上的物块b．外力F向右上方拉b，整个系统处于静止状态．若F方向不变，大小在一定范围内变化，物块b仍始终保持静止，则（）A. 绳OO′的张力也在一定范围内变化B. 物块b所受到的支持力也在一定范围内变化C. 连接a和b的绳的张力也在一定范围内变化D. 物块b与桌面间的摩擦力也在一定范围内变化7.（2016•新课标Ⅰ）如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直平面（纸面）内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知（）A. Q点的电势比P点高B. 油滴在Q点的动能比它在P点的大C. 油滴在Q点的电势能比它在P点的大D. 油滴在Q点的加速度大小比它在P点的小8.（2016•新课标Ⅰ）甲、乙两车在平直公路上同向行驶，其v﹣t图象如图所示．已知两车在t=3s时并排行驶，则（）A. 在t=1s 时，甲车在乙车后B. 在t=0时，甲车在乙车前7.5mC. 两车另一次并排行驶的时刻是t=2sD. 甲、乙两车两次并排行驶的位置之间沿公路方向的距离为40m二、非选择题9.（2016•新课标Ⅰ）某同学用图（a ）所示的实验装置验证机械能守恒定律，其中打点计时器的电源为交流电源，可以使用的频率有220Hz 、30Hz 和40Hz ，打出纸带的一部分如图（b ）所示．该同学在实验中没有记录交流电的频率f ，需要用实验数据和其他条件进行推算．（1）若从打出的纸带可判定重物匀加速下落，利用f 和图（b ）中给出的物理量可以写出：在打点计时器打出B 点时，重物下落的速度大小为________小为________，重物下落的加速度的大小为________．（2）已测得s 1=8.89cm ，s 2=9.5．cm ，s 3=10.10cm ；当重力加速度大小为9.80m/s 2， 试验中重物受到的平均阻力大小约为其重力的1%．由此推算出f 为________Hz ．10.（2016•新课标Ⅰ）现要组装一个由热敏电阻控制的报警系统，当要求热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器（内阻很小，流过的电流超过I C 时就会报警），电阻箱（最大阻值为999.9Ω），直流电源（输出电压为U ，内阻不计），滑动变阻器R 1（最大阻值为1000Ω），滑动变阻器R 2（最大阻值为2000Ω），单刀双掷开关一个，导线若干．在室温下对系统进行调节，已知U 约为18V ，I C 约为10mA ；流过报警器的电流超过20mA 时，报警器可能损坏；该热敏电阻的阻值随温度的升高而减小，在60℃时阻值为650.0Ω．（1）在答题卡上完成待调节的报警系统原理电路图的连线．（2）在电路中应选用滑动变阻器________（填“R 1”或“R 2”）．（3）按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________（填“a”或“b”）端附近，不能置于另一端的原因是________． ②将开关向________（填“c”或“d”）端闭合，缓慢移动滑动变阻器的滑片，直至________． ③保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．11.（2016•新课标Ⅰ）如图，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab （仅标出a 端）和cd （仅标出c 端）长度均为L ，质量分别为2m 和m ；用两根不可伸长的柔软导线将它们连成闭合回路abdca ，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感应强度大小为B ，方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为R ，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g ，已知金属棒ab 匀速下滑．求①作用在金属棒ab 上的安培力的大小； ②金属棒运动速度的大小．12.（2016•新课标Ⅰ）如图，一轻弹簧原长为2R ，其一端固定在倾角为37°的固定直轨道AC 的底端A 处，另一端位于直轨道上B 处，弹簧处于自然状态，直轨道与一半径为R的光滑圆弧轨道相切于C点，AC=7R，A、B、C、D均在同一竖直面内．质量为m的小物块P自C点由静止开始下滑，最低到达E点（未画出），随后P 沿轨道被弹回，最高点到达F点，AF=4R，已知P与直轨道间的动摩擦因数μ= ，重力加速度大小为g．（取sin37°= ，cos37°= ）①求P第一次运动到B点时速度的大小．②求P运动到E点时弹簧的弹性势能．③改变物块P的质量，将P推至E点，从静止开始释放．已知P自圆弧轨道的最高点D处水平飞出后，恰好通过G点．G点在C点左下方，与C点水平相距R、竖直相距R，求P运动到D点时速度的大小和改变后P的质量．三、选考题：【物理--选修3-3】13.（2016•新课标Ⅰ）关于热力学定律，下列说法正确的是（）A. 气体吸热后温度一定升高B. 对气体做功可以改变其内能C. 理想气体等压膨胀过程一定放热D. 热量不可能自发地从低温物体传到高温物体E. 如果两个系统分别与状态确定的第三个系统达到热平衡，那么这两个系统彼此之间也必定达到热平衡14.（2016•新课标Ⅰ）在水下气泡内空气的压强大于气泡表面外侧水的压强，两压强差△p与气泡半径r之间的关系为△p= ，其中σ=0.070N/m．现让水下10m处一半径为0.50cm的气泡缓慢上升，已知大气压强p0=1.0×105Pa，水的密度ρ=1.0×103kg/m3，重力加速度大小g=10m/s2．①求在水下10m处气泡内外的压强差；②忽略水温随水深的变化，在气泡上升到十分接近水面时，求气泡的半径与其原来半径之比的近似值．四、选考题：【物理--选修3-4】15.（2016•新课标Ⅰ）某同学漂浮在海面上，虽然水面波正平稳地以1.8m/s的速率向着海滩传播，但他并不向海滩靠近．该同学发现从第1个波峰到第10个波峰通过身下的时间间隔为15s．下列说法正确的是（）A. 水面波是一种机械波B. 该水面波的频率为6HzC. 该水面波的波长为3mD. 水面波没有将该同学推向岸边，是因为波传播时能量不会传递出去E. 水面波没有将该同学推向岸边，是因为波传播时振动的质点并不随波迁移16.（2016•新课标Ⅰ）如图，在注满水的游泳池的池底有一点光源A，它到池边的水平距离为3.0m．从点光源A射向池边的光线AB与竖直方向的夹角恰好等于全反射的临界角，水的折射率为．（i）求池内的水深；（ii）一救生员坐在离池边不远处的高凳上，他的眼睛到地面的高度为2.0m．当他看到正前下方的点光源A时，他的眼睛所接受的光线与竖直方向的夹角恰好为45°．求救生员的眼睛到池边的水平距离（结果保留1位有效数字）．五、选考题：【物理--选修3-5】17.（2016•新课标Ⅰ）现用一光电管进行光电效应的实验，当用某一频率的光入射时，有光电流产生．下列说法正确的是（）A. 保持入射光的频率不变，入射光的光强变大，饱和光电流变大B. 入射光的频率变高，饱和光电流变大C. 入射光的频率变高，光电子的最大初动能变大D. 保持入射光的光强不变，不断减小入射光的频率，始终有光电流产生E. 遏止电压的大小与入射光的频率有关，与入射光的光强无关18.（2016•新课标Ⅰ）某游乐园入口旁有一喷泉，喷出的水柱将一质量为M的卡通玩具稳定地悬停在空中．为计算方便起见，假设水柱从横截面积为S的喷口持续以速度v0竖直向上喷出；玩具底部为平板（面积略大于S）；水柱冲击到玩具底板后，在竖直方向水的速度变为零，在水平方向朝四周均匀散开．忽略空气阻力．已知水的密度为ρ，重力加速度大小为g．求：（i）喷泉单位时间内喷出的水的质量；（ii）玩具在空中悬停时，其底面相对于喷口的高度．答案解析部分一、选择题1.【答案】D2.【答案】D3.【答案】B4.【答案】B5.【答案】B,C6.【答案】B,D7.【答案】A,B8.【答案】B,D二、非选择题9.【答案】（1）；；（2）4010.【答案】（1）（2）R2（3）650.0；b；保证报警器的安全使用保证报警器的安全使用；c；报警器开始报警11.【答案】解：①设导线的张力的大小为T，右斜面对ab棒的支持力的大小为，作用在ab 棒上的安培力的大小为F，左斜面对cd的支持力大小为．对于ab棒，由力的平衡条件得①②对于cd棒，同理有③④联立①②③④式得F=mg（sinθ﹣3μcosθ）⑤②由安培力公式得F=BIL⑥这里I是abcda中的感应电流．ab棒上的感应电动势为ɛ=BLv⑦式中，v是ab棒下滑速度的大小，由欧姆定律得⑧联立⑤⑥⑦⑧式得⑨答：①作用在金属棒ab上的安培力的大小mg（sinθ﹣3μcosθ）；②金属棒运动速度的大小．12.【答案】解：①C到B的过程中重力和斜面的阻力做功，所以：其中：代入数据得：②物块返回B点后向上运动的过程中：其中：联立得：物块P向下到达最低点又返回的过程中只有摩擦力做功，设最大压缩量为x，则：整理得：x=R物块向下压缩弹簧的过程设克服弹力做功为W，则：又由于弹簧增加的弹性势能等于物块克服弹力做的功，即：E P=W所以：E P=2.4mgR③由几何关系可知图中D点相当于C点的高度：h=r+rcos37°=1.8r= =1.5R所以D点相当于G点的高度：H=1.5R+R=2.5R小球做平抛运动的时间：t=G点到D点的水平距离：L= =由：L=v D t联立得：E到D的过程中重力、弹簧的弹力、斜面的阻力做功，由功能关系得：联立得：m′=答：①P第一次运动到B点时速度的大小是．②P运动到E点时弹簧的弹性势能是2.4mgR．③改变物块P的质量，将P推至E点，从静止开始释放．已知P自圆弧轨道的最高点D 处水平飞出后，恰好通过G点．G点在C点左下方，与C点水平相距R、竖直相距R，求P运动到D点时速度的大小是，改变后P的质量是m．三、选考题：【物理--选修3-3】13.【答案】B,D,E14.【答案】解：①当气泡在水下h=10m处时，设其半径为，气泡内外压强差为，则①代入题给数据得②②设气泡在水下10m处时，气泡内空气的压强为，气泡体积为；气泡到达水面附近时，气泡内空气的压强为，内外压强差为，其体积为，半径为．气泡上升过程中温度不变，根据玻意耳定律有③由力学平衡条件有④⑤气泡体积和分别为⑥⑦联立③④⑤⑥⑦式得⑧由，故可略去⑧⑧式中的项，代入题给数据得答：①在水下10m处气泡内外的压强差28Pa；②忽略水温随水深的变化，在气泡上升到十分接近水面时，气泡的半径与其原来半径之比的近似值1.3。

绝密★启封并使用完毕前试题类型：2016年普通高等学校招生全国统一考试理科综合能力测试（物理部分）注意事项：1.本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

2.答题前，考生务必将自己的姓名、准考证号填写在本试题相应的位臵。

3.全部答案在答题卡上完成，答在本试题上无效。

4. 考试结束后，将本试题和答题卡一并交回。

第Ⅰ卷（选择题共126分）本卷共21小题，每小题6分，共126分。

二、选择题：本大题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项是符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分。

有选错的得0分。

14.一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A.极板上的电荷量变大，极板间的电场强度变大B.极板上的电荷量变小，极板间的电场强度变大C.极板上的电荷量变大，极板间的电场强度不变D.极板上的电荷量变小，极板间的电场强度不变15.现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定。

质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。

若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。

此离子和质子的质量比约为（）A.11B.12C.121D.14416.一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω，1Ω和4Ω，○A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。

当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。

该变压器原、副线圈匝数比为（）A.2B.3C.4D.517.利用三颗位臵适当的地球同步卫星，可使地球赤道上任意两点之间保持无线电通讯，目前地球同步卫星的轨道半径为地球半径的6.6倍，假设地球的自转周期变小，若仍仅用三颗同步卫星来实现上述目的，则地球自转周期的最小值约为（）A.1hB.4hC.8hD.16h18.一质点做匀速直线运动，现对其施加一恒力，且原来作用在质点上的力不发生改变，则（）A.质点速度的方向总是与该恒力的方向相同B.质点速度的方向不可能总是与该恒力的方向垂直C.质点加速度的方向总是与该恒力的方向相同D.质点单位时间内速率的变化量总是不变19.如图，一光滑的轻滑轮用细绳OO'悬挂于O点；另一细绳跨过滑轮，其一端悬挂物块a，另一端系一位于水平粗糙桌面上的物块b 。

2016年普通高等学校招生全国统一考试理综物理部分（II 卷）第Ⅰ卷二、选择题：本题共8小题，每小题6分．在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．14．质量为m 的物体用轻绳AB 悬挂于天花板上．用水平向左的力F 缓慢拉动绳的中点O ，如图所示．用T 表示绳OA 段拉力的大小，在O 点向左移动的过程中A ．F 逐渐变大，T 逐渐变大B ．F 逐渐变大，T 逐渐变小C ．F 逐渐变小，T 逐渐变大D ．F 逐渐变小，T 逐渐变小15．如图，P 是固定的点电荷，虚线是以P 为圆心的两个圆．带电粒子Q在P 的电场中运动，运动轨迹与两圆在同一平面内，a 、b 、c 为轨迹上的三个点．若Q 仅受P 的电场力作用，其在a 、b 、c 点的加速度大小分别为a a ，b a ，c a ，速度大小分别为v a ，v b ，v c ，则 A ．a a > a b > a c ，v a > v b > v c B ．a a > a b > a c ，v b > v c > v a C ．a b > a c > a a ，v b > v c > v a D ．a b > a c > a a ，v a > v c > v b16．小球P 和Q 用不可伸长的轻绳悬挂在天花板上，P 球的质量大于Q 球的质量，悬挂P球的绳比悬挂Q 球的绳短．将两球拉起，使两绳均被水平拉直，如图所示，将两球由静止释放，在各自轨迹的最低点．A ．P 球的速度一定大于Q 球的速度B ．P 球的动能一定小于Q 球的动能C ．P 球所受绳的拉力一定大于Q 球所受绳的拉力D ．P 球的向心加速度一定小于Q 球的向心加速度17．阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为A ．25B ．12C ．35D ．2318．一圆筒处于磁感应强度大小为B 的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN 的两端分别开有小孔．筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M 射入筒内，射入时的运动方向与MN 成30︒角．当筒转过90︒时，该粒子恰好从小孔N 飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为A ．3BωB ．2BωC ．Bω D ．2Bω19．两实心小球甲和乙由同一种材料制成，甲球质量大于乙球质量．两球在空气中由静止下落，假设它们运动时受到的阻力与球的半径成正比，与球的速率无关．若它们下落相同的距离，则A ．甲球用的时间比乙球长B ．甲球末速度的大小大于乙球末速度的大小C ．甲球加速度的大小小于乙球加速度的大小D ．甲球克服阻力做的功大于乙球克服阻力做的功20．法拉第圆盘发动机的示意图如图所示．铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B 中．圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是A ．若圆盘转动的角速度恒定，则电流大小恒定B ．若从上向下看，圆盘顺时针转动，则电流沿a 到b 的方向流动C ．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D ．若圆盘转动的角速度变为原来的两倍，则电流在R 上的热功率也变为原来的2倍21．如图，小球套在光滑的竖直杆上，轻弹簧一端固定于O 点，另一端与小球相连．现将小球从M 点由静止释放，它在下降的过程中经过了N 点，已知在M 、N 两点处，弹簧对小球的弹力大小相等．且π2ONM OMN ∠<∠<，在小球从M 点运动到N 点的过程中A ．弹力对小球先做正功后做负功B ．有两个时刻小球的加速度等于重力加速度C ．弹簧长度最短时，弹力对小球做功的功率为零D ．小球到达N 点时的动能等于其在M 、N 两点的重力势能差第Ⅱ卷三、非选择题：本卷包括必考题和选考题两部分．第22~32题为必考题．每个试题考生都必须作答．第33~40题为选考题，考生根据要求作答． （一）必考题（共129分） 22．（6分）某物理小组对轻弹簧的弹性势能进行探究，实验装置如图（a ）所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．图⑴ 实验中涉及到下列操作步骤： ①把纸带向左拉直 ②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是 （填入代表步骤的序号）．⑵ 图（b ）中M 和L 纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz ．由M 纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为 m /s ．比较两纸带可知， （填“M”或“L”图b23．（9分）某同学利用图（a ）所示电路测量量程为2.5V 的电压表○V 的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R （最大阻值99999.9Ω），滑动变阻器1R （最大阻值50Ω），滑动变阻器2R （最大阻值5k Ω）E 3V ，开关1个，导线若干．实验步骤如下：①按电路原理图（a ）连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图（a ）中最左端所对应的位置，闭合开关S ；③调节滑动变阻器，使电压表满偏④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V ，记下电阻箱的阻值． 回答下列问题：⑴实验中应选择滑动变阻器 （填“1R ”或“2R ”）． ⑵根据图（a ）所示电路将图（b ）中实物图连线．图b⑶实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为 Ω（结果保留到个位）．⑷如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为 （填正确答案标号）． A ．100A μ B ．250A μ C ．500A μ D ．1mA24．（12分）如图，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的t=时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始金属杆置于导轨上．0t时刻，金属杆进入磁感应强度大小为B，方向垂直于纸面向里的匀强磁场区域，运动．且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g．求⑴金属杆在磁场中运动时产生的电动势的大小；⑵电阻的阻值．25．（20分）轻质弹簧原长为2l，将弹簧竖直放置在地面上，在其顶端将一质量为5m的物体由静止释放，当弹簧被压缩到最短时，弹簧长度为l，现将该弹簧水平放置，一端固定在A 点，另一端与物块P接触但不连接．AB是长度为5l的水平轨道，B端与半径l的光滑半圆轨道BCD相切，半圆的直径RD竖直，如图所示，物块P与AB间的动摩擦因数μ=．用外力推动物块P，将弹簧压缩至长度l，然后放开，P开始沿轨道运动，重力加0.5速度大小为g．⑴若P的质量为m，求P到达B点时的速度的大小，以及它离开圆轨道后落回到AB 上的位置与B点之间的距离；⑵若P能滑上圆轨道，且仍能沿圆轨道滑下，求P的质量的取值范围．（二）选考题：共45分．请考生从3道物理题，3道化学题，2道生物题中，每科任选一道作答，如果多做则每科按所做的第一题计分． 33．【物理——选修3-3】（15分）⑴（5分）一定量的理想气体从状态a 开始，经历等温或等压过程ab 、bc 、cd 、da 回到原状态，其p -T 图像如图所示．其中对角线ac 的延长线过原点O ．下列判断正确的是 ．（填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错一个扣3分，最低得分为0分） A ．气体在a 、c 两状态的体积相等B ．气体在状态a 时的内能大于它在状态c 时的内能C ．在过程cd 中气体向外界放出的热量大于外界对气体做的功D ．在过程da 中气体从外界吸收的热量小于气体对外界做的功E ．在过程bc 中外界对气体做的功等于在过程da 中气体对外界做的功⑵（10分）一氧气瓶的容积为30.08m ，开始时瓶中氧气的压强为20个大气压．某实验室每天消耗1个大气压的氧气30.36m ．当氧气瓶中的压强降低到2个大气压时，需重新充气．若氧气的温度保持不变，求这瓶氧气重新充气前可供该实验室使用多少天． 34．【物理——选修3-4】（15分）⑴（5分）关于电磁波，下列说法正确的是 ．（填正确答案标号，选对1个得2分，选对2个得4分，选对3个得5分．每选错一个扣3分，最低得分为0分） A ．电磁波在真空中的传播速度与电磁波的频率无关 B ．周期性变化的电场和磁场可以相互激发，形成电磁波C ．电磁波在真空中自由传播时，其传播方向与电场强度、磁感应强度均垂直D ．利用电磁波传递信号可以实现无线通信，但电磁波不能通过电缆、光缆传输E ．电磁波可以由电磁振荡产生，若波源的电磁振荡停止，空间的电磁波随即消失 ⑵（10分）一列简谐横波在介质中沿x 轴正向传播，波长不小于10cm ．O 和A 是介质中平衡位置分别位于0x =和5cm x =处的两个质点．0t =时开始观测，此时质点O 的位移为4cm y =，质点A 处于波峰位置；1s 3t =时，质点O 第一次回到平衡位置，1s t =时，质点A 第一次回到平衡位置．求 （ⅰ）简谐波的周期、波速和波长；（ⅱ）质点O 的位移随时间变化的关系式．35．【物理——选修3-5】（15分）⑴（5分）在下列描述核过程的方程中，属于α衰变的是 ，属于β衰变的是 ，属于裂变的是 ，属于聚变的是 ．（填正确答案标号）A ．14140671C N +e -→B ．3232015161P S +e -→ C ．238234492902U Th +He →D ．1441717281N +He O +H →E ．235114094192054380U +n Xe +Sr +2n →F ．32411120H +H He +n →⑵（10分）如图，光滑冰面上静止放置一表面光滑的斜面体，斜面体右侧一蹲在滑板上的小孩和其前面的冰块均静止于冰面上．某时刻小孩将冰块以相对冰面3m /s 的速度向斜面体推出，冰块平滑地滑上斜面体，在斜面体上上升的最大高度为0.3m h =（h 小于斜面体的高度）．已知小孩与滑板的总质量为130kg m =，冰块的质量为210kg m =，小孩与滑板始终无相对运动．取重力加速度的大小210m /s g =． （ⅰ）求斜面体的质量；（ⅱ）通过计算判断，冰块与斜面体分离后能否追上小孩？参考答案：14．A ；动态平衡问题，F 与T 的变化情况如图：可得：'''F F F →→↑ '''T T T →→↑15．D ；由库仑定律可知，粒子在a 、b 、c 三点受到的电场力的大小关系为b c a F F F >>，由Fa m=合，可知b c a a a a >>，由题意可知，粒子Q的电性与P 相同，受斥力作用，结合运动轨迹，得a c b v v v >>．16．C ； 由动能定理可知，2102mgL mv =-2v gL = ①由 12l l <，则P Q v v < A 错 2kQ Q E m gl =1kP P E m gl = 大小无法判断 B 错受力分析T mg F -=向 ② 2v F m L=向 ③F F ma ==向合 ④由①②③④得3T mg = 2a g = 则p Q T T > C 对 P Q a a = D 错17．C ；由已知可得：11Q =U C 22Q =U C 则1122Q U =Q U ，S 断开时等效电路如下()()()()1R R +R R +R +R 1U =E R R +R 2R +R +R +R⋅⨯1E 5=S 闭合时等效电路如下2R R1R +R U =E R R 3R +R +R ⋅=⋅则1122Q U 3=Q U 5= 18．A ；如图所示，由几何关系可知粒子的运动轨迹圆心为'O ，''30MO N ∠=o由粒子在磁场中的运动规律可知22πF m r T ⎛⎫= ⎪⎝⎭向 ①=F F qvB =向合 ②由①②得2m T Bq π=即比荷2q m BTπ=③ 由圆周运动与几何关系可知 t t =粒子筒即3090360360T T ︒︒⋅=⋅︒︒粒子筒 则3T T =粒子筒 ④又有2T πω=筒 ⑤由③④⑤得3q m Bω= 19．BD ；由已知 设f kR = ① 则受力分析得F mg f =-合 ② F ma =合 ③343m R πρ=⋅ ④由①②③④得243k a g R πρ=-⋅ 由m m >甲乙 ρρ=甲乙 可知a a >甲乙 C 错 由v-t 图可知甲乙位移相同，则v v >甲乙 B 对 t t <甲乙 A 错由功的定义可知 =W f x ⋅克服 x x =甲乙 f f >甲乙 则W W >甲克服乙克服 D 对20．AB ；将圆盘看成无数幅条组成，它们都在切割磁感线从而产生感应电动势，出现感应电流：根据右手定则圆盘上感应电流从边缘向中心，则当圆盘顺时针转动时，流过电阻的电流方向从a 到b ，由法拉第电磁感应定律得感生电动势212E BLV BL ω== A 对，C错；由2E P R = 得24214B L P Rω= 当ω 变为2倍时，P 变为原来的4倍． 21．BCD ；由题意可知在运动过程中受力如下小球的位移为MN则从M A → 弹簧处于压缩态，则弹力做负功 从A B → 弹簧从压缩变为原长，弹力做正功从B N → 弹簧从原长到伸长，弹力做负功，则A 错 在A 点受力如下则F mg =合 即a g =，B 对在B 点弹簧处于原长则受力如下在A 点时，F 弹 垂直于杆，则=cos =0P F V α弹弹 ，C 对 从M 到N 小球与弹簧机械能守恒，则k P E E =增减 即0kN P M P N P N P M E E E E E -=-+-重重弹弹由于M 、N 两点弹簧弹力相同，由胡克定律可知，弹簧形变量相同，则P N P M E E =弹弹，即KN P M P N E E E =-重重，D 对.22．【答案】⑴④①③② ⑵1.29 M ；【解析】：⑴略⑵脱离弹簧后物体应该匀速直线运动，则22.58 2.5710 1.29/0.04v m s -+=⨯=由能量守恒可知，物体的末动能越大，则弹簧被压缩时的弹性势能越大， 则PM PL E E >23．【答案】⑴1R ⑵ 如图 ⑶ 2520 ⑷ D 【解析】⑴实验原理类比于半偏法测电表内阻电压表所在支路的总电压应该尽量不变化，即滑动变阻器选最大阻值小的即选1R ⑵ 略⑶ 近似认为电压表所在电路的总电压不变，且流过电压表与变阻箱的电流不变，2 2.52V R R-= 则42520V R R ==Ω ⑷ 由欧姆定律可知，U 2.5=1mA 2520I R =≈满满24．【答案】⑴()0Blt E F mg m μ=- ⑵ 220B l t R m=【解析】⑴ 由题意可知 00~t 时间内受力分析如下F F f =-合 ① f mg μ= ②物体做匀加速直线运动 F ma =合 ③物体匀加进入磁场瞬间的速度为v ，则0v at = ④ 由法拉第电磁感应定律可知E Blv = ⑤ 由①②③④⑤可得()0BltE F mg mμ=- ⑥⑵ 金属杆在磁场中的受力如下即由杆在磁场中匀速直线运动可知 0F F f --=安 ⑦ f mg μ= ⑧ 由安培力可知 F BIl =安 ⑨由欧姆定律可知 EI R= ⑩由⑥⑦⑧⑨⑩可知220B l t R m= 25．【解析】⑴地面上，P E 重转化为P E 弹，E 机守恒∴P P E E ∆=∆重弹5P mgl E =，此时弹簧长度为lA B →：能量守恒：P KB E E Q =+即215462μ=+⋅⇒=B B mgl mv mg l v gl B D →：动能定理：22112222-⋅=-⇒=D B D mg l mv mv v gl 此后，物体做平抛运动：21422l y l gt t g==⇒= 22D x v t l ==∴B 点速度6B v gl =，落点与B 点距离为22l⑵假设物块质量为'm则A B →：能量守恒：''p KB E E Q =+ '215''42B mgl m v m g l μ=+⋅ 解得：'252'B mgl v gl m =- 若要滑上圆弧，则'0B v ≥，即'20B v ≥，解得5'2m m ≤ 若要滑上圆弧还能沿圆弧滑下，则最高不能超过C 点此时 假设恰好到达C 点，则根据能量守恒：'p pc E Q E =+5'4'mgl m g l m gl μ=⋅+解得：5'3m m = 故若使物块不超过C 点，5'3m m ≥综上：55'32m m m ≤≤33．【答案】（1）ABE （2）4天【解析】⑴A ：PV nRT =nR P T V=⋅ P kT = 即体积V 不变，a c V V =B ：理想气体内能是温度T 的函数而a c T T > 故a c E E >C ：cd 过程为恒温升压过程，外界对系统做正功，但系统内能不变，故放热，放热量Q W =外D ：da 过程为恒压升温过程，体积增加，对外做功，故吸热但吸热量Q W E =+∆外內故Q W >外E ：bc 过程恒压降温，体积减小 bc W P V nR T =∆=∆da 过程da '''W P V nR T =∆=∆因为bc da T T ∆=∆ 故'W W =⑵瓶中气体量33200.08 1.6PV atm m atm m =⨯=⋅剩余气体量3320.080.16P V atm m atm m =⨯=⋅剩剩每天用量 3310.360.36P V atm m atm m =⨯=⋅用用 1.60.1640.36n -==（天） 34．【答案】 ⑴ABC ⑵（i ）=4s T 7.5cm /s v = 30cm λ= （ii ）50.08sin(t )26y ππ=+或者10.08cos(t )23y ππ=+ 【解析】（1）A 选项，电磁波在真空中传播速度不变，与波长/频率无关B 选项，电磁波的形成即是变化的电场和变化的磁场互相激发得到C 选项，电磁波传播方向与电场方向与磁场方向垂直D 选项，光是一种电磁波，光可在光导纤维中传播E 选项，电磁振荡停止后，电磁波仍会在介质或真空中继续传播（2）（i ）0s t =时，A 处质点位于波峰位置1s t =时，A 处质点第一次回到平衡位置 可知1s 4T =，=4s T 1s 3t =时，O 第一次到平衡位置 1s t =时，A 第一次到平衡位置可知波从O 传到A 用时2s 3，传播距离5cm x = 故波速7.5cm /s x v t==，波长30cm vT λ== （ii ）设 0sin(t )y A ωϕ=+ 可知2rad/s 2T ππω== 又由0s t =时， 4cm y =；1s 3t =，0y =， 代入得 8cm A =，再结合题意得 056ϕπ= 故50.08sin(t )26y ππ=+或者10.08cos(t )23y ππ=+ 35．【解析】⑴α衰变C β衰变AB 裂变E 聚变F⑵（ⅰ）规定水平向左为正对小冰块与鞋面组成的系统由动量守恒：()=+m v m M v 冰冰冰共 由能量守恒：()2211=+22m v m M v m gh +冰冰冰共冰 解得1m /s v =共 20kg M = （ii ）由动量守恒()+M m m M v Mv m v =+冰共冰由能量守恒222111=222M m m v Mv m v +冰冰冰 联立解得 2m /s M v = 1m /s m v =- 对小孩和冰块组成的系统： 0m v m v =+小小冰冰 解得1m /s v =-小 1m /s m v v ==-小 即两者速度相同 故追不上。

2016年全国普通高等学校招生统一考试物理(全国1卷精编版)绝密★启用前 2016年全国普通高等学校招生统一考试物理（全国1卷精编版） 试卷副标题 考试范围：xxx ；考试时间：100分钟；命题人：xxx 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题） 请点击修改第I 卷的文字说明 一、单选题 1．一平行板电容器两极板之间充满云母介质，……外………________姓名……内………电容器 A ．极板上的电荷量变大，极板间的电场强度变大 B ．极板上的电荷量变小，极板间的电场强度变大 C ．极板上的电荷量变大，极板间的电场强度不变 D ．极板上的电荷量变小，极板间的电场强度不变 2．现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。

质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。

若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。

此离子和质子的质量比约为 A ．11 B ．12 C ．121 D ．144 3．一含有理想变压器的电路如图所示，图中电阻R 1、R 2和R 3的阻值分别为3Ω 、1Ω 和…○…………外…………○…………装…………○…………订…………○…………学校:___________姓名：___________班级：___________考号：___________ …○…………内…………○…………装…………○…………订…………○…………………○…………订____________考号：………○…………订 另一端系一位于水平粗糙桌面上的物块b 。

外力F 向右上方拉b ，整个系统处于静止状态。

若F 方向不变，大小在一定范围内变化，物块b 仍始终保持静止，则 A ．绳OO'的张力也在一定范围内变化 B ．物块b 所受到的支持力也在一定范围内变化 C ．连接a 和b 的绳的张力也在一定范围内变化 D ．物块b 与桌面间的摩擦力也在一定范围内变化 7．如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直平面（纸面）内，且相对于过轨迹最低点P 的竖直线对称。

2016年普通高等学校招生全国统一考试（新课标I 卷）理科综合（物理部分）[解析版]二、选择题：本大题共8小题，每小题6分。

在每小题给出的四个选项中，第14-17题只有一项是符合题目要求，第18-21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分。

有选错的得0分。

14、一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。

若将云母介质移出，则电容器（ ）A. 极板上的电荷量变大，极板间电场强度变大B. 极板上的电荷量变小，极板间电场强度变大C. 极板上的电荷量变大，极板间电场强度不变D. 极板上的电荷量变小，极板间电场强度不变【答案】D【知识点】电容器、电容定义式和决定式的基本计算 【考察能力】理解能力【解析】由4πr SC kdε=可知，当云母介质抽出时，r ε变小，电容器的电容C 变小；因为电容器接在恒压直流电源上，故U 不变，根据Q=CU 可知，当C 减小时，Q 减小。

再由E=U/d ，由于U 与d 都不变，故电场强度E 不变，答案为D【难度】中 【题分】615、现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。

质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。

若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。

此离子和质子的质量比约为（ ） A. 11 B. 12C. 121D. 144【答案】D【知识点】带电粒子在电场、磁场中的运动、电磁的应用、质谱仪。

【考察能力】情景想象与推理能力【解析】设质子的质量数和电荷数分别为m 1、q 1，一价正离子的质量数和电荷数为m 2、q 2，对于任意粒子，在加速电场中，由动能定理得：210qU mv =-得 v =①在磁场中应满足 2v qvB m r= ②由题意，由于两种粒子从同一入口垂直进入磁场，从同一出口垂直离开磁场，故在磁场中做匀速圆周运动的半径应相同． 由①②式联立求解得匀速圆周运动的半径r =，由于加速电压不变，故122111r B r B == 其中211212B B q q ==，，可得121144m m = 故一价正离子与质子的质量比约为144【难度】中 【题分】616、一含有理想变压器的电路如图所示，图中电阻R 1、R 2和R 3的阻值分别是3Ω和4Ω，○A 为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定。
