隔油池原理 系统及配置

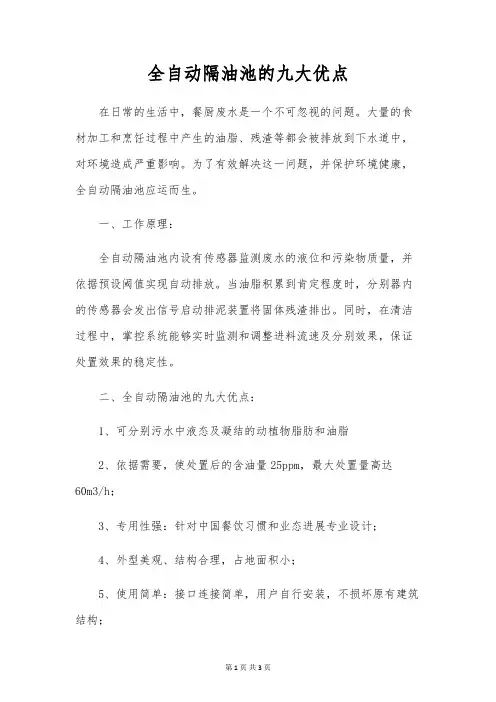

全自动隔油池的九大优点在日常的生活中，餐厨废水是一个不可忽视的问题。

大量的食材加工和烹饪过程中产生的油脂、残渣等都会被排放到下水道中，对环境造成严重影响。

为了有效解决这一问题，并保护环境健康，全自动隔油池应运而生。

一、工作原理：全自动隔油池内设有传感器监测废水的液位和污染物质量，并依据预设阈值实现自动排放。

当油脂积累到肯定程度时，分别器内的传感器会发出信号启动排泥装置将固体残渣排出。

同时，在清洁过程中，掌控系统能够实时监测和调整进料流速及分别效果，保证处置效果的稳定性。

二、全自动隔油池的九大优点：1、可分别污水中液态及凝结的动植物脂肪和油脂2、依据需要，使处置后的含油量25ppm，最大处置量高达60m3/h；3、专用性强：针对中国餐饮习惯和业态进展专业设计；4、外型美观、结构合理，占地面积小；5、使用简单：接口连接简单，用户自行安装，不损坏原有建筑结构；6、通过分别后上浮的油脂厚度，可以确定排油时间和维护间隔；7、维护便利:系统预留污水泄水管、阀，可轻易清除沉淀的污物；8、无需动力：系统自身不需外部动力即可实现油水分别；9、油水分别器安装位置可选择在靠近厨房排水的室外绿化带或通道下。

三、重要优势1、高效处置：采纳先进的物理分别技术，在短时间内高效去除餐厨废水中的固体颗粒、悬浮物与油脂等杂质。

2、自动化操作：配备智能掌控系统，可进行远程监控和操作。

无需人力干预，提高工作效率并削减人员风险。

3、多重保护机制：利用传感器进行实时监测与反馈，并通过预警功能对异常情况做出快速响应。

确保设备的安全运行。

4、环保节能：全自动隔油池能够有效降低废水中的餐厨油脂排放量，削减对环境的污染。

同时，在处置过程中，电耗较低，节省能源。

四、应用领域1、餐饮业：餐厨废水是餐饮业最重要的废水类型之一、通过使用隔油池，可以高效处置大量产生的食材残渣和油脂，并减轻对下水道和环境带来的负荷。

2、宾馆、宴会场合等：在宾馆、宴会场合等需要大规模烹制食品的地方，全自动隔油池也可以发挥出强大作用。

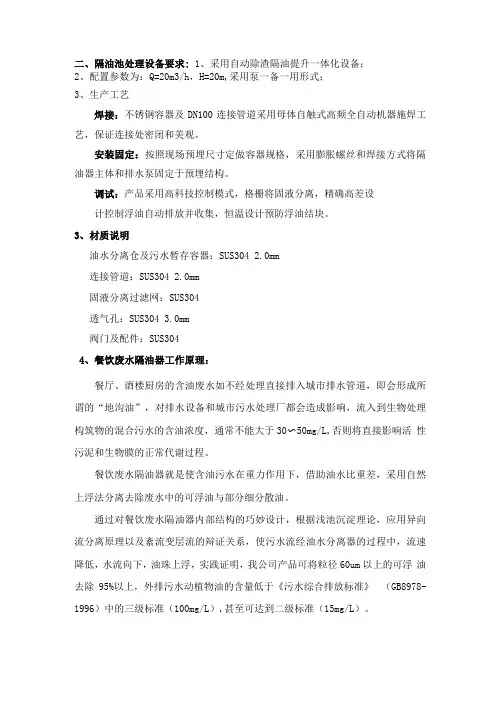

二、隔油池处理设备要求: 1、采用自动除渣隔油提升一体化设备；2、配置参数为：Q=20m3/h，H=20m,采用泵一备一用形式；3、生产工艺焊接：不锈钢容器及DN100连接管道采用母体自触式高频全自动机器施焊工艺，保证连接处密闭和美观。

安装固定：按照现场预埋尺寸定做容器规格，采用膨胀螺丝和焊接方式将隔油器主体和排水泵固定于预埋结构。

调试：产品采用高科技控制模式，格栅将固液分离，精确高差设计控制浮油自动排放并收集，恒温设计预防浮油结块。

3、材质说明油水分离仓及污水暂存容器：SUS304 2.0mm连接管道：SUS304 2.0mm固液分离过滤网：SUS304透气孔：SUS304 3.0mm阀门及配件：SUS3044、餐饮废水隔油器工作原理：餐厅、酒楼厨房的含油废水如不经处理直接排入城市排水管道，即会形成所谓的“地沟油”，对排水设备和城市污水处理厂都会造成影响，流入到生物处理构筑物的混合污水的含油浓度，通常不能大于30〜50mg/L,否则将直接影响活性污泥和生物膜的正常代谢过程。

餐饮废水隔油器就是使含油污水在重力作用下，借助油水比重差，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

通过对餐饮废水隔油器内部结构的巧妙设计，根据浅池沉淀理论，应用异向流分离原理以及紊流变层流的辩证关系，使污水流经油水分离器的过程中，流速降低，水流向下，油珠上浮，实践证明，我公司产品可将粒径60um以上的可浮油去除95%以上，外排污水动植物油的含量低于《污水综合排放标准》（GB8978-1996）中的三级标准（100mg/L）,甚至可达到二级标准（15mg/L）。

5、适用场所■高级饭店、营业性餐厅的排水系统；■酒店厨房及餐厅的排水系统；■学生食堂、职工餐厅等各类民用建筑及企业的餐饮排水系统；■肉类、食品加工的排水系统。

6、设计依据■隔油器内应有拦截固体残渣装置，并便于清理；■隔油器应设置超越管，超越管管径与进水管管径应相同（以极限液位方式处理）；■密闭式隔油器应设置通气管，通气管应单独接至室外；■隔油器设置在设备间时，设备间应有通风排气装置，且换气次数不宜小于15次/时。

隔油池原理图
隔油池是一种用于分离油水混合物的设备，广泛应用于餐饮、食品加工、化工
等行业。

它能够有效地将油脂从水中分离出来，净化水质，保护环境。

隔油池的原理图如下所示：
1. 污水入口，污水从厨房、餐厅等地流入隔油池的污水入口，其中含有大量的
油脂、食物残渣等杂质。

2. 沉淀区，污水进入隔油池后，首先进入沉淀区。

在这里，水流减缓，油脂、
食物残渣等杂质开始沉淀下来，形成一层污泥。

3. 分离区，经过沉淀区的处理后，水流进入分离区。

在这里，油脂会浮在水面上，形成一层油膜，而相对清澈的水则会从底部流出。

4. 净水出口，经过分离区的处理，净化后的水从隔油池的净水出口流出，进入
下一个处理环节或者直接排放。

5. 油脂收集口，隔油池的顶部设有油脂收集口，用于定期清理和收集浮在水面
上的油脂，以便后续处理或回收利用。

隔油池原理图清晰地展示了隔油池的工作原理和处理过程。

通过沉淀和分离的
作用，隔油池能够有效地将油脂和水分离，达到净化水质的目的。

同时，油脂的收集和处理也有利于资源的合理利用和环境保护。

隔油池的原理图不仅对隔油池的工作原理有了清晰的了解，也为隔油池的设计、安装和维护提供了重要的参考依据。

合理的隔油池设计和科学的使用方法，能够更好地发挥隔油池的净化作用，保护环境，促进可持续发展。

总之，隔油池原理图是隔油池工作原理的图形化展示，通过对其原理图的学习
和理解，能够更好地掌握隔油池的工作原理和处理过程，为隔油池的合理使用和维护提供重要的参考依据。

很多人对于在餐饮行业或者住宅区域使用的隔油池设备的工作方式不是很了解，其实这种设备是利用油与水的比重差异，分离去除废水中的浮油与分散油。

从而达到污水的排放标准。

对于工作的原理可以这样理解：当餐饮废水流入隔油池时，流速是受到限制的，而在缓慢流动的过程中，可浮油、分散油这些密度较小的油粒就能顺利浮出，从隔油池上端的集油管流出。

至于乳化油，它不能直接通过静沉去除，需要经过破乳这一转化工序才能顺利去除。

其中的玻璃钢隔油池工作方式为：通过内部特殊装置，污水流入一级时，杂物框将其中的固体杂物彻底截流；进入第二级后，利用水流的动能，连续碰撞，由小变大，由此加速运动，使不同比重的油实现分流和分层；进入第三级后，废水沿斜管向下做紊流运动，利用密度差使油水分离；最后从溢流堰流出，再经出水管收集排出。

而水中的油珠沿斜管的上表面集聚向上流动，浮在隔油池的槽内，然后用集油管汇集排除、或人工排除。

普遍来讲隔油池可细分为隔油池和隔油器，隔油池主要应用于处理含油工业废水，隔油器用于处理日程生活产生的污水。

（一）隔油池，主要应用于处理含油工业废水。

例如：石油和石油化工在生产过程中排出含大量油品的废水；煤工业排出含高浓度焦油的废水；纺织工业和食品工业等排出的含有大量油脂的废水。

这些含油废水如果直接排出造成污染，这些含油废水如果直接排出造成污染，如对废水中的油品加以回收利用，则不仅可避免污染环境，甚至能获得一定的经济收益。

（二）隔油器，一般用于宾馆、饭店、餐厅、食堂的废水处理中。

也适用于洗车等工业含油废水，在餐饮领域。

隔油池一般适用于含各种矿物油（原油除外）、植物油、动物油或其混合物的含油水的油水分离，如餐厅、酒楼、工厂、油站和工矿企业等场所产生的含油污水的处理，是厨房必备的隔油设备，以及车库排水管隔油的理想设备。

相信上述的工作方式和原理您以及了解了，感谢您的关注。

玻璃钢隔油池施工方案玻璃钢隔油池是在传统油水分离池的基础上新开发出的一种高效、无动力油水分离装置，可将90％以上的废油回收再利用,既能有效地保护环境，又可大量节约运行费用。

广泛适用于含各种矿物油(原油除外）、植物油、动物油或其混合物的含油水的油水分离,如餐厅、酒楼、工厂、医院、学校、机关单位、汽修厂、机修厂、油站和工矿企业等场所产生的含油污水的处理，可彻底解决环境污染，以及在寒冷季节由于是油脂凝固所造成的下水道堵塞和污水漫溢的问题。

1玻璃钢隔油池玻璃钢隔油池是在传统油水分离池的基础上新开发出的一种高效、无动力油水分离装置，可将90%以上的废油回收再利用,既能有效地保护环境,又可大量节约运行费用。

广泛适用于含各种矿物油(原油除外）、植物油、动物油或其混合物的含油水的油水分离,如餐厅、酒楼、工厂、医院、学校、机关单位、汽修厂、机修厂、油站和工矿企业等场所产生的含油污水的处理，可彻底解决环境污染,以及在寒冷季节由于是油脂凝固所造成的下水道堵塞和污水漫溢的问题。

2玻璃钢隔油池特点玻璃钢隔油池分离精度高，能够满足未来严格的污水排放标准，运行费用低。

安装简单，无需专业人员，可由用户自行安装，无需调试，设备在制造厂已经调校固定完毕.无需动力，系统本体无需外部动力或电力即可实现极其稳定的运行。

维护方便，便于清洗，系统预留法兰接口，可通过接入真空吸泥车轻易清楚污染物，每年维护成本与其他的油脂分离装置相比，可减少50%以上，极强的抗冲击负荷.该技术实现了油水分离工艺的突破,不仅占地小，投资少，且处理效果好。

3玻璃钢隔油池原理玻璃钢隔油池为“三级”无动力油水分离装置,通过内部特殊装置，当含油污水流入第一级时，杂物框将其中的固体杂物（菜叶、饭渣等杂物)彻底截流；进入第二级后，利用水流的动能，连续碰撞，由小变大，由此加速运动,使不同比重的油实现分流和分层;进入第三级后，废水沿斜管向下做紊流运动，利用密度差使油水分离；最后从溢流堰流出,再经出水管收集排出。

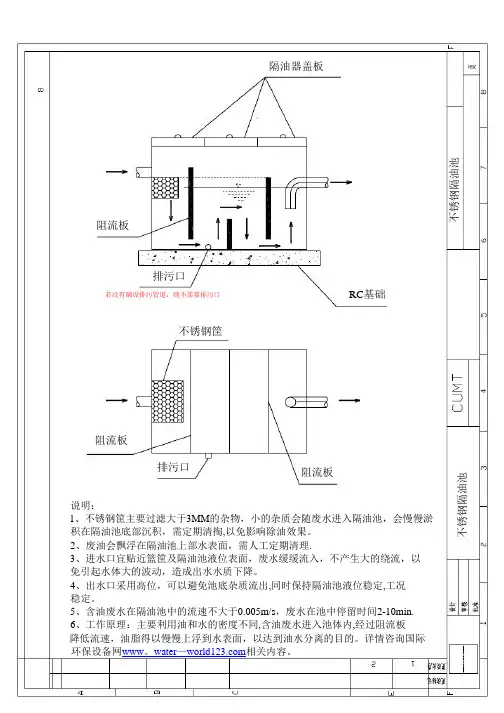

不锈钢隔油池
不锈钢隔油池
隔油器盖板
阻流板
排污口
若没有铺设排污管道，则不需要排污口
不锈钢筐
阻流板
排污口
阻流板
RC 基础
说明：
1、不锈钢筐主要过滤大于3MM 的杂物，小的杂质会随废水进入隔油池，会慢慢淤 积在隔油池底部沉积，需定期清掏,以免影响除油效果。

2、废油会飘浮在隔油池上部水表面，需人工定期清理.
3、进水口宜贴近篮筐及隔油池液位表面，废水缓缓流入，不产生大的绕流，以 免引起水体大的波动，造成出水水质下降。

4、出水口采用高位，可以避免池底杂质流出,同时保持隔油池液位稳定,工况 稳定。

5、含油废水在隔油池中的流速不大于0.005m/s ，废水在池中停留时间2-10min.
6、工作原理：主要利用油和水的密度不同,含油废水进入池体内,经过阻流板 降低流速，油脂得以慢慢上浮到水表面，以达到油水分离的目的。

详情咨询国际 环保设备网www 。

water — 相关内容。

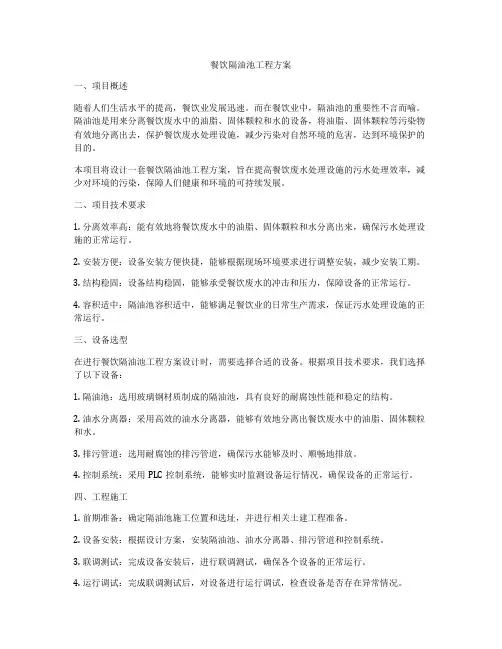

餐饮隔油池工程方案一、项目概述随着人们生活水平的提高，餐饮业发展迅速。

而在餐饮业中，隔油池的重要性不言而喻。

隔油池是用来分离餐饮废水中的油脂、固体颗粒和水的设备，将油脂、固体颗粒等污染物有效地分离出去，保护餐饮废水处理设施，减少污染对自然环境的危害，达到环境保护的目的。

本项目将设计一套餐饮隔油池工程方案，旨在提高餐饮废水处理设施的污水处理效率，减少对环境的污染，保障人们健康和环境的可持续发展。

二、项目技术要求1. 分离效率高：能有效地将餐饮废水中的油脂、固体颗粒和水分离出来，确保污水处理设施的正常运行。

2. 安装方便：设备安装方便快捷，能够根据现场环境要求进行调整安装，减少安装工期。

3. 结构稳固：设备结构稳固，能够承受餐饮废水的冲击和压力，保障设备的正常运行。

4. 容积适中：隔油池容积适中，能够满足餐饮业的日常生产需求，保证污水处理设施的正常运行。

三、设备选型在进行餐饮隔油池工程方案设计时，需要选择合适的设备。

根据项目技术要求，我们选择了以下设备：1. 隔油池：选用玻璃钢材质制成的隔油池，具有良好的耐腐蚀性能和稳定的结构。

2. 油水分离器：采用高效的油水分离器，能够有效地分离出餐饮废水中的油脂、固体颗粒和水。

3. 排污管道：选用耐腐蚀的排污管道，确保污水能够及时、顺畅地排放。

4. 控制系统：采用PLC控制系统，能够实时监测设备运行情况，确保设备的正常运行。

四、工程施工1. 前期准备：确定隔油池施工位置和选址，并进行相关土建工程准备。

2. 设备安装：根据设计方案，安装隔油池、油水分离器、排污管道和控制系统。

3. 联调测试：完成设备安装后，进行联调测试，确保各个设备的正常运行。

4. 运行调试：完成联调测试后，对设备进行运行调试，检查设备是否存在异常情况。

五、工程验收1. 设备检查：对已安装的隔油池设备进行检查，确保设备安装质量合格。

2. 运行测试：对隔油池设备进行运行测试，检查设备运行情况是否稳定。

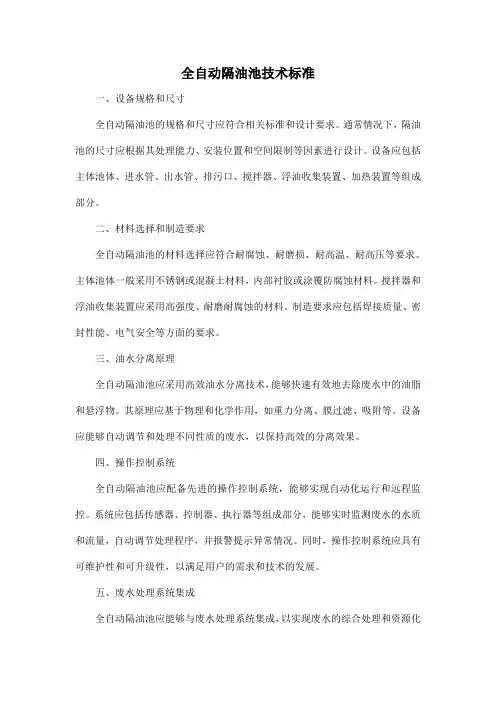

全自动隔油池技术标准一、设备规格和尺寸全自动隔油池的规格和尺寸应符合相关标准和设计要求。

通常情况下，隔油池的尺寸应根据其处理能力、安装位置和空间限制等因素进行设计。

设备应包括主体池体、进水管、出水管、排污口、搅拌器、浮油收集装置、加热装置等组成部分。

二、材料选择和制造要求全自动隔油池的材料选择应符合耐腐蚀、耐磨损、耐高温、耐高压等要求。

主体池体一般采用不锈钢或混凝土材料，内部衬胶或涂覆防腐蚀材料。

搅拌器和浮油收集装置应采用高强度、耐磨耐腐蚀的材料。

制造要求应包括焊接质量、密封性能、电气安全等方面的要求。

三、油水分离原理全自动隔油池应采用高效油水分离技术，能够快速有效地去除废水中的油脂和悬浮物。

其原理应基于物理和化学作用，如重力分离、膜过滤、吸附等。

设备应能够自动调节和处理不同性质的废水，以保持高效的分离效果。

四、操作控制系统全自动隔油池应配备先进的操作控制系统，能够实现自动化运行和远程监控。

系统应包括传感器、控制器、执行器等组成部分，能够实时监测废水的水质和流量，自动调节处理程序，并报警提示异常情况。

同时，操作控制系统应具有可维护性和可升级性，以满足用户的需求和技术的发展。

五、废水处理系统集成全自动隔油池应能够与废水处理系统集成，以实现废水的综合处理和资源化利用。

设备应具备与污水处理工艺相匹配的功能，如预处理、生物处理、深度处理等。

同时，应考虑与其他处理设备之间的协调运行和优化控制，以确保整个废水处理系统的稳定性和高效性。

六、操作和维护手册全自动隔油池应提供详细的操作和维护手册，以便用户能够正确地使用和维护设备。

手册应包括设备的安装调试、日常操作、定期维护等方面的内容，并提供常见故障及排除方法、使用注意事项等实用信息。

手册应以清晰简洁的语言描述操作步骤和维护要求，并配以图表和图片说明，以帮助用户更好地理解和使用设备。

综上所述，全自动隔油池技术标准涵盖了设备规格和尺寸、材料选择和制造要求、油水分离原理、操作控制系统、废水处理系统集成以及操作和维护手册等方面的内容。

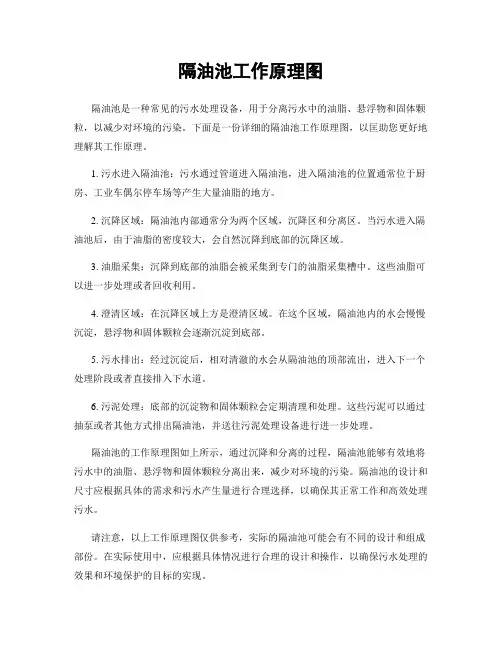

隔油池工作原理图
隔油池是一种常见的污水处理设备，用于分离污水中的油脂、悬浮物和固体颗粒，以减少对环境的污染。

下面是一份详细的隔油池工作原理图，以匡助您更好地理解其工作原理。

1. 污水进入隔油池：污水通过管道进入隔油池，进入隔油池的位置通常位于厨房、工业车偶尔停车场等产生大量油脂的地方。

2. 沉降区域：隔油池内部通常分为两个区域，沉降区和分离区。

当污水进入隔油池后，由于油脂的密度较大，会自然沉降到底部的沉降区域。

3. 油脂采集：沉降到底部的油脂会被采集到专门的油脂采集槽中。

这些油脂可以进一步处理或者回收利用。

4. 澄清区域：在沉降区域上方是澄清区域。

在这个区域，隔油池内的水会慢慢沉淀，悬浮物和固体颗粒会逐渐沉淀到底部。

5. 污水排出：经过沉淀后，相对清澈的水会从隔油池的顶部流出，进入下一个处理阶段或者直接排入下水道。

6. 污泥处理：底部的沉淀物和固体颗粒会定期清理和处理。

这些污泥可以通过抽泵或者其他方式排出隔油池，并送往污泥处理设备进行进一步处理。

隔油池的工作原理图如上所示，通过沉降和分离的过程，隔油池能够有效地将污水中的油脂、悬浮物和固体颗粒分离出来，减少对环境的污染。

隔油池的设计和尺寸应根据具体的需求和污水产生量进行合理选择，以确保其正常工作和高效处理污水。

请注意，以上工作原理图仅供参考，实际的隔油池可能会有不同的设计和组成部份。

在实际使用中，应根据具体情况进行合理的设计和操作，以确保污水处理的效果和环境保护的目标的实现。

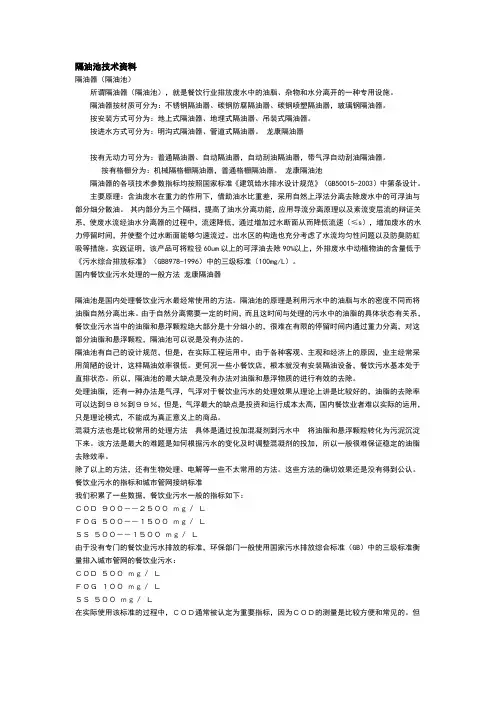

隔油池技术资料隔油器（隔油池）所谓隔油器（隔油池），就是餐饮行业排放废水中的油脂、杂物和水分离开的一种专用设施。

隔油器按材质可分为：不锈钢隔油器、碳钢防腐隔油器、碳钢喷塑隔油器，玻璃钢隔油器。

按安装方式可分为：地上式隔油器、地埋式隔油器、吊装式隔油器。

按进水方式可分为：明沟式隔油器、管道式隔油器。

龙康隔油器按有无动力可分为：普通隔油器、自动隔油器，自动刮油隔油器，带气浮自动刮油隔油器。

按有格栅分为：机械隔格栅隔油器，普通格栅隔油器。

龙康隔油池隔油器的各项技术参数指标均按照国家标准《建筑给水排水设计规范》（GB50015-2003）中第条设计。

主要原理：含油废水在重力的作用下，借助油水比重差，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

其内部分为三个隔档，提高了油水分离功能，应用导流分离原理以及紊流变层流的辩证关系，使废水流经油水分离器的过程中，流速降低，通过增加过水断面从而降低流速（≤s），增加废水的水力停留时间，并使整个过水断面能够匀速流过。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施。

实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排废水中动植物油的含量低于《污水综合排放标准》（GB8978-1996）中的三级标准（100mg/L）。

国内餐饮业污水处理的一般方法龙康隔油器隔油池是国内处理餐饮业污水最经常使用的方法。

隔油池的原理是利用污水中的油脂与水的密度不同而将油脂自然分离出来。

由于自然分离需要一定的时间，而且这时间与处理的污水中的油脂的具体状态有关系，餐饮业污水当中的油脂和悬浮颗粒绝大部分是十分细小的，很难在有限的停留时间内通过重力分离，对这部分油脂和悬浮颗粒，隔油池可以说是没有办法的。

隔油池有自己的设计规范，但是，在实际工程运用中，由于各种客观、主观和经济上的原因，业主经常采用简陋的设计，这样隔油效率很低。

更何况一些小餐饮店，根本就没有安装隔油设备，餐饮污水基本处于直排状态。

隔油池工作原理其实很多的客户都一直在反应一个很严重的问题，就是在使用隔油池的时候不能很好的维护和保养，这样一来就会很容易造成设备的损坏，那么我们在设备的维护的时候到底该怎么做呢?其实我们应该要首先了解隔油池的工作原理是什么，这样的话我们就能充分的了解这样的设备，即使是出现什么问题的时候我们也能做出相应的措施。

那么下面就让小编为大家讲述下关于隔油池的工作原理是什么：其实我们所排的污水里面可以按污水的密度来解决，其实油的密度一般都会比水的要小，油在水中的形态可将其分为可浮油、分散油、乳化油和溶解油，其中可浮油和分散油粒径比较大，这样就可以依靠油和水的比重差来从水中把它分离出来。

然后废水就可以从隔油池的一端流进去，它是以比较小的速度流经池底，在流动的过程中就可以把密度小与水的油粒上升到水面，然后水从池子的另一端流出。

我们的设备上面还有一种零部件主要的作用就是收集浮油，之后就可以把浮油导出池外。

乳化油不能直接静沉去除，需先破乳，将其转化为可浮油才能去除。

然后就是溶解油，它在水里面就可以直接溶解，这样就不需要怎么处理。

隔油池隔油池是根据油和水的密度不同，利用重力原理将油和水（含机杂）进行分离的一种设施。

罐区设置隔油池的目的主要是环保与节能：利用隔油池可以将油罐切水中夹带的油品进行回收利用，也降低了下游污水处理的压力，促进环保。

油分离器利用油与水的比重差异，分离去除污水中颗粒较大的悬浮油的一种处理构筑物。

处理含油废水的一种专用性构筑物。

石油工业和石油化学工业在生产过程中排出含大量油品的废水；煤的焦化和气化工业排出含高浓度焦油的废水；毛纺工业和肉品工业等排出含有较多油脂的废水。

这些含油废水如排入水体会造成污染，灌溉农田会堵塞土壤孔隙，有害作物生长。

如对废水中的油品加以回收利用，则不仅可避免对环境的污染，又能获得可观的经济收益。

废水中油品比重一般比水小多以三种状态存在:悬浮状态油品颗粒较大，油珠直径0.1毫米以上，漂浮水面，易于从水中分离。

上,沿水隔油池原理隔油池利用废水中悬浮物和水的比重不同而达到分离的目的。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动,在流动中油品上浮水面,由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中,通过排泥管进入污泥管中。

经过隔油处理的废水则溢流入排水渠排出池外,进行后续处理,以去除乳化油及其他污染物。

处理原理利用隔油池与沉淀池处理废水的基本原理相同,都是利用废水中悬浮物和水的比重不同而达到分离的目的。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池,沿水平方向缓慢流动,在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质,积聚到池底污泥斗中,通过排泥管进入污泥管中。

隔油池多用钢筋混凝土筑造，也有用砖石砌筑的在矩形米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池多用链带式的刮油机和刮泥机分别刮除浮油和池底污泥。

一般每格安装一组刮油机和刮泥机，设一个污泥斗。

若每格中间加设档板,挡板两侧都安装刮油机和刮泥机，并设污泥斗则称为两段式隔油池（见图［两段式隔油池］），可以提高除油效率，但设备增多，能耗增高。

若在隔油池内加设若干斜板，也可以提高除油效率, 但建设投资较高。

在寒冷地区,为防止冬季油品凝固”可在集油管底部设蒸汽管加热。

隔油池一般都要加盖,并在盖板下设蒸汽管,以便保温，防止隔油池起火和油品挥发,并可防止灰沙进入。

悬浮状态废水中油品比重T殳比水小，多以三种状态存在:①悬浮状态:油品颗粒较大,油珠直径0.1臺米以上z漂浮水面,易于从水中分离。

在石油工业中，这类油品约占废水含油量的60—80%。

②乳化状态:油品的分散粒径小，油珠直径在0.1 毫米以下,呈乳化状态，不易从水中上浮分离。

这类油品约占废水油含量的10—15%0③溶解状态:石油在水中溶解度极小，溶于水的油品占废水含油量的0.2—0.5%o安装说明隔油池产品需直接安装在含有污水、油水流经的通道上,把污水出口对准油水分离器带格栏的进口即可，与其他设备可用管道连接。

宜宾酒店负一层隔油池改造施工做法一、隔油池给水系统负一层隔油池间，为以后方便冲洗、清洗隔油间，安装一根冲洗管道，材质为薄壁不锈钢管,管径DN20，末端设置不锈管球阀。

隔油池进水系统隔油池进水管道材质采用热镀锌钢管，管径DN200，具体做法见施工蓝图。

隔油池排水系统隔油池排水管道材质采用铸铁管，管径DN200、DN150，具体做法见施工蓝图。

隔油池压力排水系统隔油池压力排水管道材质采用热镀锌钢管，管径DN100、DN150，现场需增加一个2m³不锈管水箱和5KW的潜污泵及与潜污泵配套的配电箱。

隔油池设备安装隔油池设备包括：隔油罐、沉淀罐、油桶等设备，排放位置链接方式等做法与原设计不变。

二、隔油池基础及地面土建做法如下;1、基坑处理及标高控制措施将基坑底部及侧壁人工清理、凿毛、并在上部位置设计单层12@200钢筋网片，网片与隔油池基坑侧壁植筋连接，植入深度不小于15d，采用结构植筋胶清孔后，填满植筋。

面部预留50mm 贴砖面层，上部贴600×600的瓷砖，完成后与室外走道低200mm。

2、混凝土浇筑措施根据现场实际情况为了避免湿作业，不影响酒店营业的前体下，基础回填采用C20混凝土回填，浇筑过程必须振捣密实，回填高度比现有走道地面低250mm，面层50mm范围为贴砖面层，即贴砖成活面比现有走道地坪低200mm。

3、材料准备、人工准备C20混凝土原材料从新开项目托运至浇筑现场，运距2公里，面砖由我司购买业主确认后现场进行施工,准备混凝土溜槽1个；计划混凝土工4人，面层贴砖工人，大工1人，小工1人。

4、施工平面图平面尺寸如上图所示：4.3×4.82m,回填深度1.8m。

隔油池做法隔油池是将含油污水中的油分离开来，再加入一定量的微生物菌种，让油充分地被微生物分解，变废为宝。

隔油池具有以下特点:有效容积大，占地面积小;表面光滑、平整;结构简单、紧凑;安装维修方便;耐腐蚀性强;不易结垢等优点。

其基本原理是建立油水界面的活性污泥系统，使活性污泥与油脂在该界面上发生吸附、絮凝、凝聚等一系列复杂的物理、化学变化过程而实现油水分离。

根据实际情况又可称之为初沉池、二次沉淀池及深度处理等。

隔油池主要是利用油水比重差异进行分离的。

含油废水通过隔油池的提升泵打入水面上的浮油层，经集油管收集流入回油管，并采取一些措施以保证浮油的浓度不会太高。

然后通过提升泵送至油水分离器进行油水分离。

一般情况下，隔油池内浮油与水的比重差在0.65以上时，浮油就能够得到较好的去除。

随着国民经济的迅速增长，人们对环境质量也愈加关注，对环境状况产生影响的因素很多。

近年来各类环境公害事件日益增多，严重威胁着人民群众的身体健康和社会稳定。

根据有关资料显示，我国每年约有6万～7万人死于环境污染，另外全国还有数百万儿童受到铅中毒、汞中毒等有毒化学品污染。

制作方法：1、制造本体材料为聚乙烯、聚丙烯等；2、施工现场临时用隔油池主要由两个部分组成：一级生化处理设备和二级生物接触氧化池（生化池）。

3、一级生化处理设备由水解酸化池、二级接触氧化池、沉淀池组成；4、二级生物接触氧化池由二级接触氧化池、消毒池、污泥池组成；5、污泥池采用竖流式沉淀池（可不设初沉池）。

2、施工现场临时用隔油池主要由两个部分组成：一级生化处理设备和二级生物接触氧化池（生化池）。

3、一级生化处理设备由水解酸化池、二级接触氧化池、沉淀池组成；4、二级生物接触氧化池由二级接触氧化池、消毒池、污泥池组成；5、污泥池采用竖流式沉淀池（可不设初沉池）。

6、一级生化处理后出水自流入二级接触氧化池，进行固液分离，沉淀池上清液流入消毒池，污泥定期抽吸外运，二级处理后出水达标排放或者进行污泥脱水处理后外运。

隔油池的设计——处理5万吨/天的炼油废水摘要炼油废水一般都是以含油废水为主，隔油是处理含油废水的必要步骤，隔油的设备很多，可以根据含油废水的性质不同选择不同的隔油设备，而隔油池是处理炼油厂排放的含油废水的主要构筑物。

隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

隔油池的一般分为平流式隔油池，斜管斜板式隔油池(平行板式隔油池和波纹板式隔油池)，吸油插板式隔油池，下水道式隔油池，排洪沟式隔油池等。

处理炼油废水常应用平流式隔油池和斜管斜板式隔油池，其中平流式隔油池是处理炼油厂废水的标准设备，它是美国石油协会的API制定的定定性标准而设计的。

平流式隔油池相对于其他类型的隔油池具有结构简单，运行管理方便，除油效果稳定等特点。

在本次设计通过比较依然选用平流式隔油池处理流量为5万吨/天的炼油废水。

通过油滴上浮速度法计算得出平流式隔油池的构筑尺寸，画出结构示意图。

关键词：炼油废水，平流式隔油池，油水分离1AbstractThe oil refining waste water is a main source of oily water, separating oil is necessary step of treating the oily water, there are a lot of equipments for separating oil, we can choose different equipments for separating oil according to the property of oily water, and the oil separator pond is the main construct to handle the oily water of oil refinery. oil separator pond is the construct to separate the float oil and sediments, it make use of density difference of oil and water of carry on the oil-water separation. Oil separator po nd is also the construct，in which float oil that its density was smaller than 1 was separated with the method of floatation.There are lots of kinds of oil separator ponds, among them, the even flow type is the most familiar to separate the oil pond, incl ined take care of the inclined plank type to separate the oil pond. (The parallel plank type to separate the oil pond and ripples plank types to separate the oil pond).The processing oil refining waste water often applied these two kinds of separate the oi l ponds. The even flow type separate the oil pond is standard equipment that handles the oil refinery waste water, it is the certainly settle of the API establishment sex standard but designs of American Petroleum Institute of. With inclined take care of the inclined plank type to separate the oil pond to compare the even flow type to separate the oil pond to have the structure in brief, circulate management convenience, support in brief, stabilize etc. in2addition to the oil result advantages. The ev en flow type separate the oil pond in addition to the oil efficiency is generally above60%.Currently, separate the oil pond application to compare with the even flow type in the domestic each oil refining of big oil refinery liquid waste processing craft extensively.Pass to choose more and still tooil separator pond processing discharge as the oil refining waste water of 50,000 tons/ days with the even flow type in this design. Pass the oil drop to float the speed method calculation up an even flow type separates the oil pond to construct the size, drawing a structure sketch map.Keywords: The oil refining waste water, the even flow separate the oil pond, separation oil fro m waste water3目录前言 (8)1、文献综诉 (10)1.1、含油废水 (10)1.1.1含油废水的来源 (10)1.1.2含油废水的危害及污染特征 (11)1.1.3油类在水中的存在形态 (11)1.1.4含油废水的处理方法 (12)1.2炼油废水 (15)1.2.1炼油废水的来源、分类及性质 (15)1.2.2炼油废水的处理方法 (16)1.2.3连油废水的处理工艺 (17)1.3除油装置 (22)1.3.1隔油池 (22)1.3.2隔油池的类型及特征 (23)2、设计部分 (30)2.1设计方案的选择 (30)2.2平流式隔油池设计常用数据 (31)2.3设计计算 (32)2.3.1已知条件 (32)2.3.2计算方法及过程 (32)2.3.3 设计计算结果 (40)3、结论 (40)44、谢辞 (42)5、参考文献 (43)5前言随着社会经济的发展和人口的不断增加，水资源的短缺已经成为目前人类社会面临的一个很严重的环境问题，甚至是未来人的生存为题。

隔油池原理
三级隔油池的工作原理就是按照油脂阻集器为箱体结构，可埋设在地下或者地面上，防滑箱盖开启后，污水经入口流入残渣阻集室，留下固体物质，污水经过隔板下缘流入油脂阻集室，经重力分离大量油脂浮于表面，脱油污水经隔板下缘流入油脂阻集室。

隔油器与隔油池两者的原理基本上相同，都是利用油与水的比重差异，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

隔油池大部分采用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4格，每格宽度一般不超过6米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池一般都要加盖，并在盖板下设蒸汽管，以便保温，防止隔油池起火和油品挥发，并可防止灰沙进入。

油水分离器的内部结构突出了油水分离的功能。

利用逆流分离原理和紊流与层流的辩证关系，降低了污水通过油水分离器的流速。

增大横截面可降低流量(≤0.005m/s)，增加废水水力滞留时间(约5-10min)，使整个横截面流动均匀。

出口区域的结构还考虑了水流的均匀性和防臭防虹吸措施。

气浮隔油池气浮设备是使附着气泡而上升到水面，从而分离水和悬浮物的水处理设备。

也有使水中附着在气泡表面上浮，从而与水分离，称为泡沫。

气浮法使用的设备，包括完成分离过程的和产生气泡的附属设备。

水处理中，气浮法可用于不适用的场合，以分离比重接近于水和难以沉淀的悬浮物，例如油脂、纤维、藻类等，也可用以浓缩。

气浮设备工作主要依靠悬浮物表面有亲水和憎水之分。

颗粒表面容易附着气泡，因而可用气浮法。

用适当的化学药品处理后可以转为憎水性。

水处理中的气浮法，常用混凝剂使胶体颗粒结成为，絮体具有网络结构，容易截留气泡，从而提高效率。

再者，水中如有（如洗涤剂）可形成泡沫，也有附着悬浮颗粒一起上升的作用。

1气浮特点1.结构紧凑,占地面积小;2.所产微气泡小而均匀;3.性能优越,处理效果稳定可靠;4.安装方便,操作简单,易于掌握;5.浓度高,产泥量少,易于脱水;6.出水效果好,投资少,见效快;7.技术先进,设计合理,运行费用低等。

2气浮原理??气浮法除油原理?[1]?就是在含油污水中通过通入空气并使水中产生微气泡(有时还需加入浮选剂或混凝剂)?,使污水中粒径为0.?25～25μm的浮化油、分散油或水中悬浮颗粒附在气泡上,随气泡一起上浮到水面并加以回收的技术。

根据产生气泡的方法不同,气浮处理技术分为溶气气浮、叶轮式气浮和喷射式气浮3?种。

我们采用的气浮除油技术是先进的射流式溶气系统,利用射流方式在水中产生大量的微气泡(气泡直径为20～30μm的占70?%以上)?。

射流式气浮法具有高效率、低能耗等优点。

射流式气浮除油技术的关键在于射水器和曝气头。

?2.?2??射水器结构射水器结构见图?1。

含油污水经泵加压(约?0.?4?MPa)?后高速进入射水器喷嘴,经过渐缩器进一步加速后在吸入室形成负压,?从而吸入空气。

空气和水在混合段进行充分混合,在扩散段减速后进入溶气罐。

图1??射水器结构?2.?3??曝气头结构在射流式气浮法中关键是要形成足够数量的、大小合适的气泡,这主要取决于曝气头。
