abb变频器参数设置 ()

ABB变频器参数设定1、变频器上模拟量拔码开关，OFF位置为0-10V，ON位置为0-20mA；按MENU键一下，可以进入（给定）REF，可以看到外给的模拟量有无给到变频器。

按MENU键两下，可以进入（参数）PHR，有如下参数需要设定：GROUP 99：启动数据A、9905（电机额定电压）：380V；B、9906（电机额定电流）：根据电机设；C、9907（电机额定频率）：50Hz；D、9908（电机额定转速）：根据电机设；E、9909（电机额定功率）：根据电机设；F、9915（电机功率因数）：根据电机设；G、9902（应用宏），如果用按钮加减速，9902设定为4（电动电位器宏），1103会默认为12，响应时间在2205里设定。

GROUP10：输入指令A、1001（外部1命令）：1，DI1启、停；B、1003（电机转向）：1，正转；2，反转；GROUP11：给定选择A、1103（给定值1选择）：0-控制盘；1-AI1，2-AI2；B、如果9902的应用宏选择“电位器模式”，1103将选12，通过DI3U DI4D作加减速调节，停止后速度保持。

GROUP13：模拟输入A、1301（AI1低限）：0mA对应0%；4mA对应20%。

B、1302（AI1高限）：20mA对应100%。

GROUP14：继电器输出A、1401（继电器1输出）：1-准备，2-运行，4-故障。

B、1402（继电器2输出）：1-准备，2-运行，4-故障。

C、1403（继电器3输出）：1-准备，2-运行，4-故障。

GROUP15：模拟输出A、1502（AO1赋值低限）：0mA对应0%；4mA对应20%。

B、1503（AO1赋值高限）：20mA对应100%。

GROUP20：限幅A、2003（最大电流）：1.1*In。

B、2007（最小频率）：0Hz，跟4-20mA无关。

C、2008（最大频率）：20Hz。

GROUP21：起动/停止（特殊情况下会用）A、2101（起动功能）：缺省是5，设定4为了提升转矩。

ABB变频器参数设置一、变频器的简朴本地启动1、首先确定空开闭合，接触器得电2、按LOC/REM使变频器为本地控制模式3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）4、按ACT回到当前状态5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上：1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。

三、PLC与变频器PROFIBUS-DP通讯为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。

ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。

常见的工作模式有V/F控制模式和矢量控制模式。

V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。

根据实际需求选择合适的工作模式。

2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。

根据实际需求设置输出频率。

通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。

3.输出电压设置输出电压是指变频器输出给电机的电压。

根据电机的额定电压设置输出电压。

一般来说，输出电压应该和电机的额定电压相当。

4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。

加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。

根据实际需求设置合适的加速时间。

5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。

减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。

根据实际需求设置合适的减速时间。

6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。

PID参数包括比例系数、积分时间和微分时间。

根据实际需求设置合适的PID参数。

7.保护参数设置保护参数用于保护电机和变频器的安全运行。

包括过载保护、短路保护、过热保护等。

根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。

需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。

在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。

总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。

合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。

提高宏ACC800的调试电机自整定（赶快调试步调）之阳早格格创做1，上电.参数是可回复出厂值. 99.3为 YES开用数据的输进●按PAR键采用谈话. 99.1为 ENGLISH●采用应用宏. 99.2为 CRANE●采用电机统造模式 99.4 DTC（曲交转矩）●采用额定电压 99.5 V●采用额定电流 99.6 A●采用额定频次 99.7 HZ●采用电机额定转速 99.8 转/分●采用电机额定功率 99.9 KW3，加进电机的辨识励磁运止 99.10普遍采用ID MAGN（电机不会转动）即可.STANDARD（尺度模式，电机转动）电机必须取设备摆脱.REDUCED（简化辨识模式，电机转动）电机不取设备摆脱.采用辨识模式后，出现“告诫”WARNING 标记按开用键开初电机辨识运止.电机辨识功夫按停止键随时停止运止.电机完毕辨识后，按RESET键加进本质旗号隐现模式.(电机采用STANDARD时传动必须处于Local模式)两、参数的树坐.1，参数10.1树坐为DI1 造动应问数字输进.图纸上不则选里面应问.2，参数10.2树坐为整位数字输进不树坐 NOT SEL3，参数10.3树坐为减速运止数字输进不树坐 NOT SEL4，参数10.4树坐为赶快停车数字输进不树坐 NOT SEL5，参数10.5 树坐为上电应问数字输进不树坐 NOT SEL6，参数10.6树坐为共步哀供数字输进不树坐 NOT SEL7，参数10.7 树坐为斩波器障碍数字输进不树坐 NOT SEL 8，—参数10.15战参数10.17，10.18 不树坐 NOT SEL9，参数10.16 树坐为障碍复位数字输进图纸上是几则为几10，参数组13为模拟输进旗号. 不必树坐.11，参数14.1继电器输出1的疑息树坐为 BRAKE LIFT 造动器旗号12，参数14.2继电器输出2的疑息树坐为FAULT 障碍旗号障碍时继电器吸合，上电时障碍继电器释搁.13，参数14.3继电器输出3的疑息树坐为 WATCHDOG-N14，参数组15 为模拟输出旗号. 不必树坐.15，参数组16 为暗号树坐旗号. 不必树坐16，参数组20 树坐极限值.参数20.2运止范畴最大速度参数20.6曲流过压统造器 OFF参数20.7曲流短压统造器 OFF ？参数20.11参数20.12参数20.1317，参数 21.1 此参数不克不迭变动.18，参数 21.2 树坐励磁时间设定值约莫为电机额定功率KW乘上4即为时间值（毫秒）19，参数组23 树坐速度统造的删益，积分，微分时间电机滑好等参数.普遍不举止树坐.20，参数组24 树坐转矩的修坐所需时间.普遍不举止树坐.21，参数组26 树坐电机的补偿电压（仅正在SCALAR模式下不妨树坐）22，参数组27 树坐为造动斩波器参数27.1造动斩波器统造树坐为ON参数27.2激活造动电阻的过载呵护功能树坐为FAULT参数27.3造动电阻的阻值树坐为本质值参数27.4造动电阻的时间常数树坐为300S参数27.5造动电阻的最大连绝造动功率率树坐为电阻功率以上三项不妨不设参数27.6 造动斩波器统造的统造模式树坐为AS GENERATOR23，参数组28树坐电机模型.普遍不必树坐.24，参数组30 树坐障碍功能.普遍不必树坐.25，参数组50 树坐编码器值.参数50.1树坐编码器脉冲数.参数50.2树坐编码器脉冲的估计要领.A计数，B目标参数50.3树坐编码器障碍时变频器的动做树坐为 FAULT.参数50.4树坐编码器监控的延常常间. 不要树坐为0参数50.5树坐编码器的反馈的用途.普遍树坐为TRUE.26，参数组60 当天运止取中部运止的切换.27，参数组61速度监视.普遍不必树坐.28，参数组62转矩监视.普遍不必树坐.29，参数组63赶快停车.普遍不必树坐.30，参数组64提高机模式.参数64.1 树坐为 TRUE 树坐为 STAND ALONE 模式参数64.10 树坐为STEPJOYST或者STEPRADIO参数64.13 64.14 64.15 64.16 分别树坐四档的速度（额定速度的百分比）31，参数组65逻辑处理器参数65.02设为10S 电机停止后电机励磁电流脆持“ON”的时间32，参数组66转矩考证，普遍不必树坐.用于确认正在紧开抱闸战开初提高运止之前传动不妨爆收的转矩33，参数组67 造动器的统造参数67.4 造动再挨开延时不树坐参数67.5参数67.6 5%参数67.7 200MS参数67.8 0.5 造动器本质抬起时间（是电气+板滞延时吗？）参数67.9AUTO TQ MEM 预防正在开用起沉机时被倒推参数67.10 100%34，参数组68功率劣化.普遍不树坐.35，参数组69 给定处理器.参数69.01 最大速度设为电机额定转速参数69.02 3S 正背加速时间参数69.03 3S 反背加速时间参数69.04 2S 正背减速时间参数69.05 2S 反背减速时间36，参数 98 可选模块的激活.参数98.01 RTAC01-SLOT1 脉冲编码器模块采用参数98.02 通讯模块采用参数98.05 RDIO-SLOT2 数字I/O扩展模块1采用尺度应用步调ACS800 的调试一、电机的自整定（赶快调试步调）1.上电参数是可回复出厂值. 99.3为 YES2.脚动输进开用数据.●采用谈话，按PAR键打进统造盘的参数模式树坐.采用99.1为ENGLIAH.●采用应用宏步调 99.2 （程序统造宏，SEQCTRL）●采用电机统造模式 99.4 SCALAR(标量)●采用额定电压 99.5 V●采用额定电流 99.6 A●采用额定频次 99.7 HZ●采用电机额定转速 99.8 转/分●采用电机额定功率 99.9 KW以上树坐完毕后出现“告诫” WARNING 标记对付于仄移机构采用 ID MAGN 即可.采用 ID MAGN后，按开用键电机以整速励磁持绝约20—60S 两、参数的树坐.1.参数10.01树坐为DI1F DI2R（DI1正转，DI2 反转）正反转的采用.2.参数10.03树坐为 REQUEST（用户央供）. （缺省）3.参数 12.01树坐为 DI4，DI5，DI6 多步速的采用.4.参数12.02树坐为电机额定速度的10%，相称于5HZ.档位速度的采用.5.参数12.03树坐为电机额定速度的30%，相称于15HZ.档位速度的采用.6.参数12.04树坐为电机额定速度的60%，相称于30HZ.档位速度的采用.7.参数12.05树坐为电机额定速度的100%，相称于50HZ.档位速度的采用.8.参数14.01树坐为 RUNNING9.参数14.02树坐为 FAULT取造动器相关的参数42.01 树坐为 ON（激活）42.02 树坐为 OFF 造动器的监控42.03 树坐为0.5S 造动器的挨开延常常间42.04 树坐为0.5S 造动器的关合延常常间42.05 树坐为额定速度的6% 造动器关适时电机速度.42.06 树坐为 WARNING42.08 树坐为 100% 以上（造动器释搁时电机转矩）42.09 树坐为（缺省）42.10 树坐为（缺省）10，参数14.03 树坐为不树坐11，参数14.06 14.07 14.08 14.09 为定义继电器输出2，3的吸合释搁时间不树坐12，参数14.10 ---14.15 为定义扩展继电器输出要隐现的传动状态.不树坐13，参数16.04 树坐为图纸采用（障碍复位旗号）14，参数16.06 树坐（是可允许当天统造）15，参数20组极限值树坐参数20.05 Fault 中间曲流母线的过电压统造参数20.06 Fault 中间曲流母线的短电压统造16，参数21.01 树坐电机的开用办法仄移机构为AUTO 起降机构为DC MAGN参数21.03 树坐电机的停止办法树坐为RAMP（斜坡减速停车）17，参数22.01 采用目前的加速/减速时间 ACC/DEC1参数22.02 5S参数22.03 5S18，参数27.01 激活造动斩波器 ON19，参数组42 板滞造动统造参数42.01 ON（激活）参数42.02 OFF参数42.03 0.5S 造动器的挨开延常常间参数42.04 0.5S 造动器的关合延常常间参数42.05 6% 造动器关适时电机速度参数42.06 WARNING。

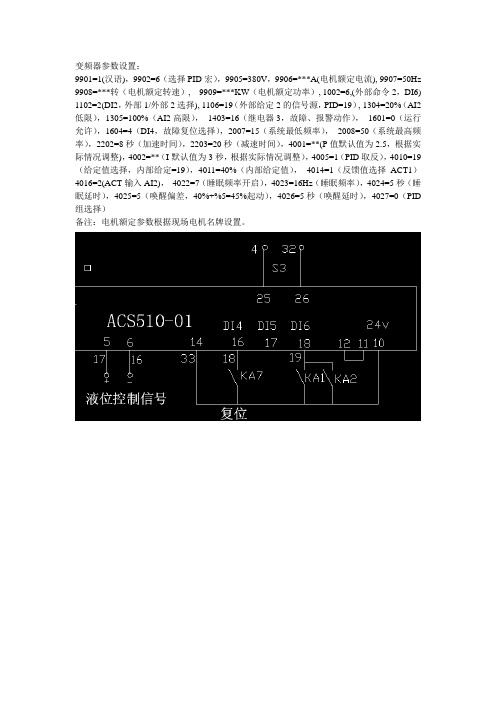

变频器参数设置：
9901=1(汉语)，9902=6（选择PID宏），9905=380V，9906=***A(电机额定电流), 9907=50Hz 9908=***转（电机额定转速）, 9909=***KW（电机额定功率）, 1002=6,(外部命令2，DI6) 1102=2(DI2，外部1/外部2选择), 1106=19（外部给定2的信号源，PID=19）, 1304=20%（AI2低限），1305=100%（AI2高限），1403=16（继电器3，故障、报警动作），1601=0（运行允许），1604=4（DI4，故障复位选择），2007=15（系统最低频率），2008=50（系统最高频率），2202=8秒（加速时间），2203=20秒（减速时间），4001=**(P值默认值为2.5，根据实际情况调整)，4002=**（I默认值为3秒，根据实际情况调整），4005=1（PID取反），4010=19（给定值选择，内部给定=19），4011=40%（内部给定值），4014=1（反馈值选择ACT1）4016=2(ACT输入AI2)，4022=7（睡眠频率开启），4023=16Hz（睡眠频率），4024=5秒（睡眠延时），4025=5（唤醒偏差，40%+%5=45%起动），4026=5秒（唤醒延时），4027=0（PID 组选择）
备注：电机额定参数根据现场电机名牌设置。

ACS550 完整参数表动Group 99: 起数据码户/缺省值代 英文名称 中文名称 用9901 LANGUAGE 言语1(中文)变)应3(交宏9902 APPLIC MACRO 用宏电3(量速度标) 9904 MOTOR CTRL MODE 机控制模式电额电压380V9905 MOTOR NOM VOLT 机定电额电 A9906 MOTOR NOM CURR 机定流电额频50 Hz9907 MOTOR NOM FREQ 机定率电额转1450rpm9908 MOTOR NOM SPEED 机定速电额11kW9909 MOTOR NOM POWER 机定功率9910 MOTOR ID RUN 机辨运行电识0(关闭)Group 01: 运行数据实际Group 03: FB 信号Group 04: 故障记录输Group 10: 入指令1001 EXT1 COMMANDS 外部1 21002 EXT2 COMMANDS 外部2 01003 DIRECTION 向转 1 3给选择Group 11: 定盘给11101 KEYPAD REF SEL 控制定1102 EXT1/EXT2 SEL 外部控制选择0给值1选择 11103 REF1 SELECT 定给值1下限 0Hz/0rpm1104 REF1 MIN 定给值1上限 50 Hz /1500 rpm 1105 REF1 MAX 定给值2选择 21106 REF2 SELECT 定给值2下限 0%1107 REF2 MIN 定给值2上限 100%1108 REF2 MAX 定Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz时选择21209 TIMED MODE SEL 定模式Group 13: 模入拟输继电输Group 14: 器出继电输 1 11401 RELAY OUTPUT 1 器出继电输 2 21402 RELAY OUTPUT 2 器出继电输 3 31403 RELAY OUTPUT 3 器出继电 1 0s1404 RO 1 ON DELAY 器继电 1 0s1405 RO 1 OFF DELAY 器继电 2 0s1406 RO 2 ON DELAY 器继电 2 0s1407 RO 2 OFF DELAY 器继电 3 0s1408 RO 3 ON DELAY 器继电 3 0s1409 RO 3 OFF DELAY 器继电输 4 01410 RELAY OUTPUT 4 器出继电输 5 01411 RELAY OUTPUT 5 器出继电输 6 01412 RELAY OUTPUT 6 器出继电4通延时0s1413 RO 4 ON DELAY 器继电4断延时0s1414 RO 4 OFF DELAY 器1415 RO 5 ON DELAY 器继电5通延时0s继电5断延时0s1416 RO 5 OFF DELAY 器继电6通延时0s1417 RO 6 ON DELAY 器1418 RO 6 OFF DELAY 器继电6断延时0s拟输Group 15: 模出1501 AO1 CONTENT SEL AO1赋值103赋值0103 1502 AO1 CONTENT MIN AO1下限 取决于参数赋值0103 1503 AO1 CONTENT MAX AO1上限 取决于参数1504 MINIMUM AO1 AO1下限 0 mA1505 MAXIMUM AO1 AO1 上限 0 mA滤时间0.1 s1506 FILTER AO1 AO1 波1507 AO2 CONTENT SEL AO2 赋值104赋值0104 1508 AO2 CONTENT MIN AO2 下限 取决于参数赋值0104 1509 AO2 CONTENT MAX AO2 上限 取决于参数1510 MINIMUM AO2 AO2 下限 0 mA1511 MAXIMUM AO2 AO2 上限 0 mA滤时间0.1 s1512 FILTER AO2 AO2 波Group 16: 系控制统1601 RUN ENABLE 运行允许0锁11602 PARAMETER LOCK 参数定1603 PASS CODE 解密锁码01604 FAULT RESET sEL 故障复位选择0户换01605 USER PAR SET CHG用参数切锁01606 LOCAL LOCK 本地定1607 PARAM SAVE 参数存储0动许1 01608 START ENABLE 1 起允1609 START ENABLE 2 起允动许2 0显报01610 DISPLAY ALARMS 示警Group 20: 限幅2001 MINIMUM SPEED 最小速转0rpm转1500 rpm 2002 MAXIMUM SPEED 最大速电 1.8 * I2hd 2003 MAX CURRENT 最大流2005 OVERVOLT CTRL 控制过压1压12006 UNDERVOLT CTRL 欠控制2007 MINIMUM FREQ 最小率频0 Hz频50 Hz 2008 MAXIMUM FREQ 最大率转选择02013 MIN TORQUE SEL 最小矩2014 MAX TORQUE SEL 最大矩转选择0转 1 -300.0% 2015 MIN TORQUE 1 最小矩转 2 -300.0% 2016 MIN TORQUE 2 最小矩转 1 300.0% 2017 MAX TORQUE 1 最大矩转 2 300.0% 2018 MAX TORQUE 2 最大矩Group 21: 起动/ 停止动12101 START FUNCTION 起方式2102 STOP FUNCTION 停方式车12103 DC MAGN TIME 直流磁化时间0.3s闸02104 DC CURR CTL 直流抱控制2105 DC HOLD SPEED 直流抱速闸转rpm闸电30%2106 DC CURR REF 直流抱流2107 DC BRAKE TIME 直流制动时间0 s动02108 START INHIBIT 起禁止2109 EM STOP SEL 急停选择02110 TORQ BOOST CURR 矩提升流转电100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择52202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s线 1 0.0s2204 RAMP SHAPE 1 速度曲形状2205 ACCELER TIME 2 加速时间2 60 s2206 DECELER TIME 2 加速时间2 60 s线 2 0.0 s 2207 RAMP SHAPE 2 速度曲形状2208 EM DEC TIME 急停减速时间 1.0 s积输02209 RAMP INPUT 0 分器入置零Group 23: 速度控制2301 PROP GAIN 比例增益 10积时间 2.52302 INTEGRATION TIME 分2303 DERIVATION TIME 微分时间02304 ACC COMPENSATION 加速补偿0优0( 关闭) 2305 AUTOTUNE RUN 自化运行Group 24: 矩控制转转时间0s2401 TORQ RAMP UP 矩上升转时间0s2402 TORQ RAMP DOWN 矩下降险频Group 25: 危率电Group 26: 机控制许优0关闭2601 FLUX OPTIMIZATION 允磁通最化2602 FLUX BRAKING 磁通制动0关闭2603 IR COMP VOLT IR 补偿电压 取决于容量补偿电频80%2604 IR COMP FREQ IR 率2605 U/F RATIO 比曲线压频线1（性）频4kHz2606 SWITCHING FREQ 开关率2607 SW FREQ CTRL 开关率控制频1（打开）2608 SLIP COMP RATIO 滑差补偿02609 NOISE SMOOTHING 噪音过滤0（禁止）Group 29: 维护风发0(未选择) 2901 COOLING FAN TRIG 冷却机触点风计0.0 kh 2902 COOLING FAN ACT 冷却机数器2903 REVOLUTION TRIG 累数触点计转发0 (未选择)计转计0 MRev 2904 REVOLUTION ACT 累数数器2905 RUN TIME TRIG 运行触点时间发0 (未选择)时间计0.0 kh 2906 RUN TIME ACT 运行数器计发0 (未选择) 2907 USER MWH TRIG 累功耗触点计计0.0 MWh 2901 USER MWH ACT 累功耗数器Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 0盘丢13002 PANEL COMM ERR 控制失3003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 0电护1(故障) 3005 MOT THERM PROT 机温度保电时间500 s 3006 MOT THERM TIME 机温升电负载线100%3007 MOT LOAD CURVE 机曲3008 ZERO SPEED LOAD 零速负载70%负载35 Hz 3009 BREAK POINT FREQ 折点3010 STALL FUNCTION 堵功能转0 (未选择)转频20 Hz 3011 STALL FREQUENCY 堵率3012 STALL TIME 堵转时间20 s载0(未选择) 3013 UNDERLOAD FUNC 欠功能3014 UNDERLOAD TIME 欠载时间20 s3015 UNDERLOAD CURVE 欠曲载线13017 EARTH FAULT 接地故障 1(允许)讯0(未选择) 3018 COMM FAULT FUNC 通故障功能讯时间 3.0 s 3019 COMM FAULT TIME 通故障3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接故障线1允许动Group 31: 自复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间30s3103 DELAY TIME 延时时间0s过0( 禁止) 3104 AR OVERCURRENT 流复位过压0( 禁止) 3105 AR OVERVOLTAGE 复位3106 AR UNDERVOLTAGE 欠复位压0( 禁止) 3107 AR AI<MIN AI 故障复位 0(禁止)3108 AR EXTERNAL FLT 外部故障复位 0(禁止)Group 32: 控器监Group 33: 信息Group 34: 控制示盘显/ 程量过变Group 35: 机温度量电测3501 SENSOR TYPE 感器型 传类03502 INPUT SELECTION 入 输选择13503 ALARM LIMIT 警极限 报Ohm / 03504 FAULT LIMIT 故障极限 Ohm / 0Group 36: 定器功能时Group 40: 程过 PID 置设 14001 GAIN 增益 1.04002 INTEGRATION TIME 分 积时间60s 4003 DERIVATION TIME 微分 时间0s 4004 PID DERIV FILTER 微分波 滤 1s 4005 ERROR VALUE INV 偏差取反 值0否4006 UNITS 位 单 44007 UNIT SCALE 示格式 显14008 0% VALUE 0% 值0.0%4009 100% VALUE 100% 值100%4010 SET POINT SEL 定 给值选择14011 INTERNAL SETPNT 内部定 给值40.0%4012 SETPOINT MIN 定最小 给值0%4013 SETPOINT MAX 定最大 给值100%4014 FBK SEL 反 馈值选择 14015 FBK MULTIPLIER 乘法因子 0(未使用) 4016 ACT1 INPUT 实际值1 入 输 24017 ACT2 INPUT 实际值2 入 输 24018 ACT1 MINIMUM 实际值1 下限 0%4019 ACT1 MAXIMUM 实际值1 上限 100%4020 ACT2 MINIMUM 实际值2 下限 0%4021 ACT2 MAXIMUM 实际值2 上限 100%4022 SLEEP SELECTION 睡眠 选择04023 PID SLEEP LEVEL 睡眠率 频0 Hz 4024 PID SLEEP DELAY 睡眠延 时60s 4025 WAKE-UP DEV 醒偏差唤4026 WAKE-UP DELAY 醒延 唤时0.50s 4027 PID 1 PARAM sET PID1参数 选择0Group 41: 程过 PID 置设24101 GAIN 增益 1.04102 INTEGRATION TIME 分 积时间60s 4103 DERIVATION TIME 微分 时间0s 4104 PID DERIV FILTER 微分波 滤1s 4105 ERROR VALUE INV 偏差取反 值0否4106 UNITS 位单4显14107 UNIT SCALE 示格式4108 0% VALUE 0%值0.0%4109 100% VALUE 100% 值100%给值选择14110 SET POINT SEL 定给值40.0% 4111 INTERNAL SETPNT 内部定给值0%4112 SETPOINT MIN 定最小4113 SETPOINT MAX 定最大给值100%4114 FBK SEL 反馈值选择14115 FBK MULTIPLIER 乘法因子 0(未使用)输 24116 ACT1 INPUT 实际值1入输24117 ACT2 INPUT 实际值2入4118 ACT1 MINIMUM 实际值1下限 0%4119 ACT1 MAXIMUM 实际值1上限 100%4120 ACT2 MINIMUM 实际值2下限 0%4121 ACT2 MAXIMUM 实际值2上限 100%4122 SLEEP SELECTION 睡眠选择0频0Hz4123 PID SLEEP LEVEL 睡眠率4124 PID SLEEP DELAY 睡眠延时60s4125 WAKE-UP DEV 醒偏差唤唤时0.50 s 4126 WAKE-UP DELAY 醒延Group 42: 外部/ 修正 PID4201 GAIN 增益 1.0积时间60s4202 INTEGRATION TIME 分4203 DERIVATION TIME 微分时间0s滤1s4204 PID DERIV FILTER 微分波4205 ERROR VALUE INV 偏差取反值0单44206 UNITS 位4207 UNIT SCALE 示格式显14208 0% VALUE 0%值0%4209 100% VALUE 100% 值100%4210 SET POINT SEL 定给值选择1给值40.0% 4211 INTERNAL SETPNT 内部定4212 SETPOINT MIN 定最小给值0%给值100%4213 SETPOINT MAX 定最大4214 FBK SEL 反馈值选择14215 FBK MULTIPLIER 乘法因子 0(未使用)输24216 ACT1 INPUT 实际值1入输24217 ACT2 INPUT 实际值2 入4218 ACT1 MINIMUM 实际值1下限 0%4219 ACT1 MAXIMUM 实际值1上限 100%4220 ACT2 MINIMUM 实际值2下限 0%4221 ACT2 MAXIMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 修正模式 04231 TRIM SCALE 修正因子 0%给)纠1(PID2 定4232 CORRECTION SRC 偏源讯块Group 51: 外部通模盘讯Group 52: 控制通Group 53: 内置通讯协议Group 81: PFC 控制给 1 0%8103 REFERENCE STEP1 定增量给 2 0%8104 REFERENCE STEP2 定增量给 3 0%8105 REFERENCE STEP3 定增量动频 1 50Hz8109 START FREQ 1 起率动频 2 50Hz8110 START FREQ 2 起率动频 3 50Hz8111 START FREQ 3 起率8112 LOW FREQ 1 停止率频 1 25Hz频 2 25Hz8113 LOW FREQ 2 停止率频 3 25Hz8114 LOW FREQ 3 停止率8115 AUX MOT START D 机起延辅动时5s辅时 3 s8116 AUX MOT STOP D. 机停止延辅 18117 NR OF AUX MOT 机数量动换间0( 未选择) 8118 AUTOCHNG INTERV 自切隔动换围50%8119 AUTOCHNG LEVEL 自切范锁 48120 INTERLOCKS 内部定调节0( 否)8121 REG BYPASS CTRL 器旁路动时0.5 s8122 PFC START DELAY PFC起延8123 PFC ENABLE PFC 允许0( 未选择) 8124 ACC IN AUX STOP 机停止加速辅时0 ( 未选择)辅动时00 ( 未选择) 8125 DEC IN AUX START 机起减速8126 TMED AUTOCHNG 定切时换0( 未选择)电0( 未选择) 8127 MOTORS 机个数选Group 98: 可件。

精心整理ACS550完整参数表Group99:起动数据代码英文名称中文名称用户/缺省值9901LANGUAGE语言1(中文)9902APPLICMACRO应用宏3(交变宏)9904MOTORCTRLMODE电机控制模式3(9905MOTORNOMVOLT电机额定电压380V9906MOTORNOMCURR电机额定电流A9907MOTORNOMFREQ电机额定频率50Hz9908MOTORNOMSPEED电机额定转速9909MOTORNOMPOWER9910MOTORIDRUNGroup01:运行数据Group03:FBGroup04:Group10:1001EXT1COMMANDS外部121002EXT2COMMANDS外部201003DIRECTION转向13Group11:给定选择1101KEYPADREFSEL控制盘给定11102EXT1/EXT2SEL外部控制选择01103REF1SELECT给定值1选择11104REF1MIN给定值1下限0Hz/0rpm 1105REF1MAX给定值1上限50Hz/1500rpm 1106REF2SELECT给定值2选择21107REF2MIN给定值2下限0%1108REF2MAX给定值2上限100%Group12:恒速运行1201CONSTSPEEDSEL恒速选择91202CONSTSPEED1恒速1300rpm/5Hz 1203CONSTSPEED2恒速2600rpm/10Hz 1204CONSTSPEED3恒速3900rpm/15Hz 1205CONSTSPEED4恒速1206CONSTSPEED5恒速1207CONSTSPEED6恒速2 Group13:Group14:继电器输出1401RELAYOUTPUT1继电器输出111402RELAYOUTPUT2继电器输出221403RELAYOUTPUT3继电器输出331404RO1ONDELAY继电器10s1405RO1OFFDELAY继电器10s1406RO2ONDELAY继电器20s1407RO2OFFDELAY继电器20s1408RO3ONDELAY继电器30s1409RO3OFFDELAY继电器30s1410RELAYOUTPUT4继电器输出401411RELAYOUTPUT5继电器输出501412RELAYOUTPUT6继电器输出601413RO4ONDELAY继电器4通延时0s1414RO4OFFDELAY继电器4断延时0s1415RO5ONDELAY继电器5通延时0s1416RO5OFFDELAY继电器5断延时0s1417RO6ONDELAY继电器61418RO6OFFDELAY继电器6Group15:模拟输出10301030103 1504MINIMUMAO1AO1下限0mA1505MAXIMUMAO1AO1上限0mA1506FILTERAO1AO1滤波时间0.1s1507AO2CONTENTSELAO2赋值1041508AO2CONTENTMINAO2赋值下限取决于参数0104 1509AO2CONTENTMAXAO2赋值上限取决于参数01041510MINIMUMAO2AO2下限0mA1511MAXIMUMAO2AO2上限0mA1512FILTERAO2AO2滤波时间0.1s Group16:系统控制1601RUNENABLE运行允许01602PARAMETERLOCK参数锁定11603PASSCODE解锁密码01604FAULTRESETsEL故障复位选择0 1605USERPARSETCHG用户参数切换0 1606LOCALLOCK本地锁定01607PARAMSAVE参数存储01608STARTENABLE1起动允许1609STARTENABLE2起动允许1610DISPLAYALARMSGroup20:0rpm1500rpm 2003MAXCURRENT最大电流1.8*I2hd 2005OVERVOLTCTRL过压控制12006UNDERVOLTCTRL欠压控制12007MINIMUMFREQ最小频率0Hz2008MAXIMUMFREQ最大频率50Hz 2013MINTORQUESEL最小转矩选择02014MAXTORQUESEL最大转矩选择02015MINTORQUE1最小转矩1-300.0%2016MINTORQUE2最小转矩2-300.0%2017MAXTORQUE1最大转矩1300.0%2018MAXTORQUE2最大转矩2300.0% Group21:起动/停止2101STARTFUNCTION起动方式12102STOPFUNCTION停车方式12103DCMAGNTIME直流磁化时间0.3s2104DCCURRCTL直流抱闸控制02105DCHOLDSPEED直流抱闸转速rpm 2106DCCURRREF2107DCBRAKETIME2108STARTINHIBIT起动禁止0100% Group22:2201ACC/DEC1/2SEL加减速曲线选择5 2202ACCELERTIME1加速时间15s2203DECELERTIME1加速时间15s2204RAMPSHAPE1速度曲线形状10.0s 2205ACCELERTIME2加速时间260s2206DECELERTIME2加速时间260s2207RAMPSHAPE2速度曲线形状20.0s2208EMDECTIME急停减速时间1.0s2209RAMPINPUT0积分器输入置零0Group23:速度控制2301PROPGAIN比例增益102302INTEGRATIONTIME积分时间2.52303DERIVATIONTIME微分时间02304ACCCOMPENSATION加速补偿02305AUTOTUNERUN自优化运行0(关闭) Group24:转矩控制2401TORQRAMPUP转矩上升时间0s2402TORQRAMPDOWNGroup25:危险频率Group26:电机控制0关闭关闭2604IRCOMPFREQIR补偿电频率80%2605U/FRATIO压频比曲线1（线性）2606SWITCHINGFREQ开关频率4kHz2607SWFREQCTRL开关频率控制1（打开）2608SLIPCOMPRATIO滑差补偿02609NOISESMOOTHING噪音过滤0（禁止）Group29:维护2901COOLINGFANTRIG冷却风机触发点0(未选择) 2902COOLINGFANACT冷却风机计数器0.0kh 2903REVOLUTIONTRIG累计转数触发点0(未选择) 2904REVOLUTIONACT累计转数计数器0MRev 2905RUNTIMETRIG运行时间触发点0(未选择)2906RUNTIMEACT运行时间计数器0.0kh2907USERMWHTRIG累计功耗触发点0(未选择) 2901USERMWHACT累计功耗计数器0.0MWh Group30:故障功能3001AI<MINFUNCTIONAI故障03002PANELCOMMERR3003EXTERNALFAULT13004EXTERNALFAULT21(故障)500s100%3008ZEROSPEEDLOAD零速负载70%3009BREAKPOINTFREQ负载折点35Hz3010STALLFUNCTION堵转功能0(未选择)3011STALLFREQUENCY堵转频率20Hz3012STALLTIME堵转时间20s3013UNDERLOADFUNC欠载功能0(未选择)3014UNDERLOADTIME欠载时间20s3015UNDERLOADCURVE欠载曲线13017EARTHFAULT接地故障1(允许)3018COMMFAULTFUNC通讯故障功能0(未选择) 3019COMMFAULTTIME通讯故障时间3.0s 3021AI1FAULTLIMITAI1故障极限0%3022AI2FAULTLIMITAI2故障极限0%3023WIRINGFAULT接线故障1允许Group31:自动复位3101NROFTRIALS复位次数03102TRIALTIME复位时间30s3103DELAYTIME延时时间0s3104AROVERCURRENT3105AROVERVOLTAGE0(禁止))0(禁止) Group32:监控器Group33:信息Group34:控制盘显示/过程变量Group35:电机温度测量3501SENSORTYPE传感器类型03502INPUTSELECTION输入选择13503ALARMLIMIT报警极限Ohm/03504FAULTLIMIT故障极限Ohm/0Group36:定时器功能Group40:过程PID设置14001GAIN增益1.04002INTEGRATIONTIME积分时间60s4003DERIVATIONTIME微分时间0s4004PIDDERIVFILTER微分滤波1s4005ERRORVALUEINV偏差值取反0否4006UNITS单位44007UNITSCALE显示格式140080%VALUE0%值0.0%4009100%VALUE100%值4010SETPOINTSEL给定值选择40.0%0%100% 4014FBKSEL反馈值选择14015FBKMULTIPLIER乘法因子0(未使用) 4016ACT1INPUT实际值1输入24017ACT2INPUT实际值2输入24018ACT1MINIMUM实际值1下限0% 4019ACT1MAXIMUM实际值1上限100%4020ACT2MINIMUM实际值2下限0% 4021ACT2MAXIMUM实际值2上限100% 4022SLEEPSELECTION睡眠选择04023PIDSLEEPLEVEL睡眠频率0Hz4024PIDSLEEPDELAY睡眠延时60s4025WAKE-UPDEV唤醒偏差4026WAKE-UPDELAY唤醒延时0.50s 4027PID1PARAMsETPID1参数选择0 Group41:过程PID设置24101GAIN增益1.04102INTEGRATIONTIME积分时间60s 4103DERIVATIONTIME4104PIDDERIVFILTER4105ERRORVALUEINV4106UNITS4109100%VALUE100%值100%4110SETPOINTSEL给定值选择14111INTERNALSETPNT内部给定值40.0% 4112SETPOINTMIN给定最小值0%4113SETPOINTMAX给定最大值100% 4114FBKSEL反馈值选择14115FBKMULTIPLIER乘法因子0(未使用) 4116ACT1INPUT实际值1输入24117ACT2INPUT实际值2输入24118ACT1MINIMUM实际值1下限0% 4119ACT1MAXIMUM实际值1上限100% 4120ACT2MINIMUM实际值2下限0%4121ACT2MAXIMUM实际值2上限100% 4122SLEEPSELECTION睡眠选择0 4123PIDSLEEPLEVEL睡眠频率0Hz 4124PIDSLEEPDELAY睡眠延时60s 4125WAKE-UPDEV唤醒偏差4126WAKE-UPDELAY唤醒延时Group42:外部/修正PID4201GAIN增益1.060s0s1s4205ERRORVALUEINV偏差值取反0 4206UNITS单位44207UNITSCALE显示格式142080%VALUE0%值0%4209100%VALUE100%值100%4210SETPOINTSEL给定值选择14211INTERNALSETPNT内部给定值40.0% 4212SETPOINTMIN给定最小值0%4213SETPOINTMAX给定最大值100% 4214FBKSEL反馈值选择14215FBKMULTIPLIER乘法因子0(未使用) 4216ACT1INPUT实际值1输入24217ACT2INPUT实际值2输入24218ACT1MINIMUM实际值1下限0%4219ACT1MAXIMUM实际值1上限100% 4220ACT2MINIMUM实际值2下限0%4221ACT2MAXIMUM实际值2上限100% 4228ACTIVATE激活04229OFFSET偏置04230TRIMMODE修正模式01(PID2给定) Group51:Group52:控制盘通讯Group53:内置通讯协议Group81:PFC控制8103REFERENCESTEP1给定增量10% 8104REFERENCESTEP2给定增量20% 8105REFERENCESTEP3给定增量30%8109STARTFREQ1起动频率150Hz8110STARTFREQ2起动频率250Hz8111STARTFREQ3起动频率350Hz8112LOWFREQ1停止频率125Hz8113LOWFREQ2停止频率225Hz8114LOWFREQ3停止频率325Hz8115AUXMOTSTARTD辅机起动延时5s8116AUXMOTSTOPD.辅机停止延时3s8117NROFAUXMOT辅机数量18118AUTOCHNGINTERV自动切换间隔0(未选择8119AUTOCHNGLEVEL自动切换范围50%8120INTERLOCKS内部锁定48121REGBYPASSCTRL8122PFCSTARTDELAYPFC)0(未选择)00(未选择) 8126TMEDAUTOCHNG定时切换0(未选择)8127MOTORS电机个数0(未选择)Group98:可选件。

ABB变频器参数设置与故障报警一、ABB变频器参数设置1.进入参数设置菜单2.参数分类3.基础参数设置首先要设置变频器的型号，这个参数通常是由厂家提供的，可以在产品手册中找到。

然后是电源参数，主要包括输入电压、输入频率等。

最后是电机参数，需要设置电机的额定功率、额定电流、额定转速等。

4.功能参数设置功能参数设置可以根据具体需要进行调整。

其中运行控制参数包括启动方式、运行频率范围、加速时间、减速时间等；保护设置参数包括过流保护、过载保护、过压保护等；通信设置参数包括通信协议、通信地址、波特率等。

5.参数保存设置完成后，需要将参数保存到变频器内部的存储器中。

通常情况下，在设置界面中会有保存参数的选项，选择保存后，系统会自动将参数保存并生效。

6.参数读取和修改在实际运行中，可能需要对已设置的参数进行读取和修改。

通过菜单界面可以进入到参数列表，然后选择需要读取或修改的参数，按照提示进行操作即可。

二、ABB变频器故障报警1.故障报警方式2.常见故障类型(1)过载故障：当电机负载超过变频器的额定负载能力时，会触发过载保护功能，导致系统报警。

此时需要检查电机负载是否正常，如有异常需要及时处理。

(2)过流故障：当电机电流超过变频器的额定电流时，会触发过流保护功能，导致系统报警。

此时需要检查电流传感器、电机绕组是否正常，如有故障需要及时维修。

(3)过压故障：当输入电压超过变频器的额定电压时，会触发过压保护功能，导致系统报警。

此时需要检查电源线路是否正常，如有故障需要及时处理。

(4)温度故障：当变频器内部温度超过设定的阈值时，会触发温度保护功能，导致系统报警。

此时需要检查变频器散热系统是否正常，如有故障需要及时维修。

3.故障处理方法当系统出现故障报警时，需要根据报警代码和报警信息进行具体的故障处理。

一般情况下，可以按照以下步骤进行处理：(1)停机：在故障报警时，首先要立即停止系统运行，以免加剧故障的发展。

(2)查找原因：根据报警代码和报警信息，查找故障的原因。

ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。

ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。

本文将介绍ABB变频器参数设置的步骤。

步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。

确保所有关联的电气电路已经切断电源，并且确认电路无电。

步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。

这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。

步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。

这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。

步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。

这些参数设置会影响到电机的运行特性，根据实际需求进行调整。

步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。

这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。

步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。

根据实际需求进行选择，并进行相关参数的设置。

步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。

通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。

步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。

通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。
