混凝土小型空心砌块检验方法中国建材网发布时间：2006-4-4 点击数：2691老陶瓷城沦为被改造成建材家居生活广场的命运东鹏：陶瓷业的“中国智造”的领跑者爱尼克斯水专家：水家电整体时代降临测评：AO史密斯热水器HPW-60 珠润玉滑牡丹镜系列推荐突破传统规矩的设计方圆镜标准名称混凝土小型空心砌块检验方法标准类型中华人民**国国家标准标准名称（英）Test for concrete block of small size标准号GB4111－83附图图1; 图2; 图3; 图4; 图5; 图6; 图7; 图8;标准正文1．总则1．1本标准适用于墙体用的以各种混凝土制成的小型空心砌块，其主要规格尺寸为390mm×190mm×190￣140mm（长×宽×高），空心率不小于25％。

1．2本标准的检验项目包括尺寸和外观、抗压强度、抗折强度、材料容重、块体容重、空心率、含水率和吸水率、干缩率、软化系数、抗碳化性、抗冻性和抗渗性等。

1．3各性能检验项目所用的试件应为尺寸和外观合格的砌块。

1．4砌块各部位的名称见图1。

2．尺寸和外观2．1工具：2．1．1钢尺或钢卷尺：精确至毫米。

2．1．2钢尺或木直尺：长度超过400mm，其不直度在全长内不超过1mm。

2．2尺寸测量：2．2．1长度在条面的中间，宽度在顶面的中间，高度在顶面的两侧测量。

每项在对应两面各测一次，精确至毫米。

2．2．2壁、肋厚在最小部位测量，每顶选两处各测一次，精确至毫米。

2．3弯曲测量：将直尺贴靠坐浆面、铺桨面和条面，测量直尺与试件相应面的最大距离（见图2），精确至毫米。

2、4缺棱掉用检查：将直尺贴靠棱边，测量直尺与缺陷间最大距离在长、宽、高度三个方向的投影尺寸（见图3），精确至毫米。

2．5裂纹检查：用钢尺测量裂纹在所在面最大的投影尺寸（见图4），精确至毫米。

如裂纹由一个面延伸到另一个面时，则累计其延伸的投影尺寸（见图4）。

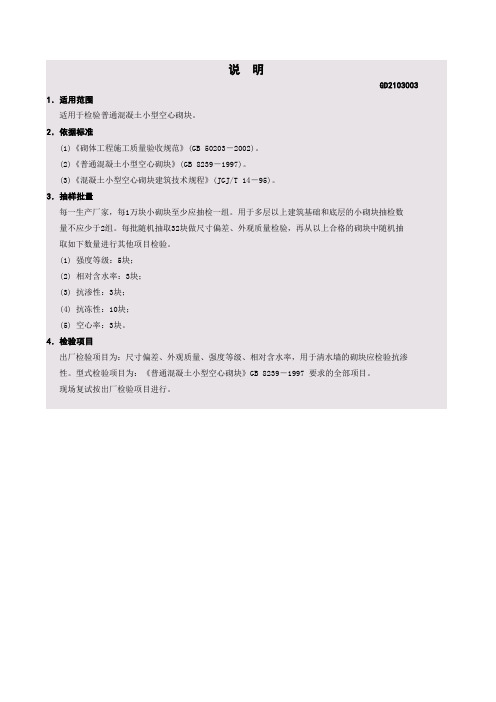

说 明
GD2103003 1．适用范围
适用于检验普通混凝土小型空心砌块。

2．依据标准
(1)《砌体工程施工质量验收规范》(GB 50203－2002)。

(2)《普通混凝土小型空心砌块》(GB 8239－1997)。

(3)《混凝土小型空心砌块建筑技术规程》(JGJ/T 14－95)。

3．抽样批量
每一生产厂家，每1万块小砌块至少应抽检一组。

用于多层以上建筑基础和底层的小砌块抽检数
量不应少于2组。

每批随机抽取32块做尺寸偏差、外观质量检验，再从以上合格的砌块中随机抽
取如下数量进行其他项目检验。

(1) 强度等级：5块；
(2) 相对含水率：3块；
(3) 抗渗性：3块；
(4) 抗冻性：10块；
(5) 空心率：3块。

4．检验项目
出厂检验项目为：尺寸偏差、外观质量、强度等级、相对含水率，用于清水墙的砌块应检验抗渗
性。

型式检验项目为：《普通混凝土小型空心砌块》GB 8239－1997 要求的全部项目。

现场复试按出厂检验项目进行。

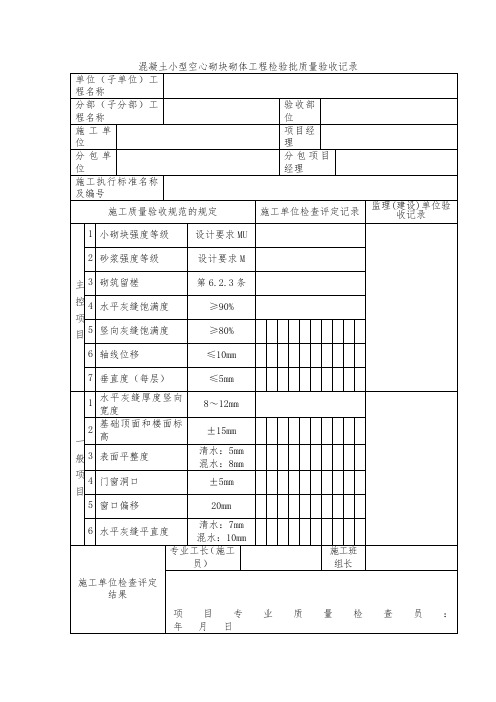

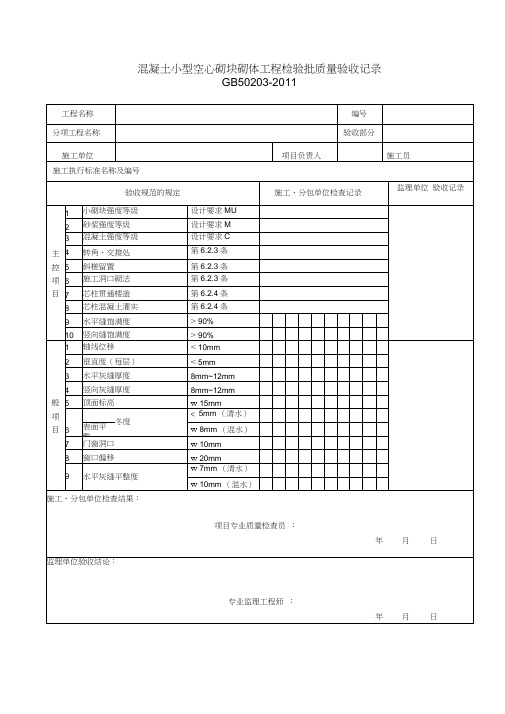

混凝土小型空心砌块砌体工程检验批质量验收记录（GB50203-2002）表6.0 编号：010702/020302□□□
010702/020302□□□说明
强制性条文
6.1.2 施工时所用的小砌块的产品龄期不应小于28d。

6.1.7 承重墙体严禁使用断裂小砌块。

6.1.9 小砌块应底面朝上反砌于墙上。

主控项目
6.2.1 小砌块和砂浆的强度等级必须符合设计要求。

6.2.2砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90％；竖向灰缝饱满度不得小于80％，竖
缝凹槽部位应用砌筑砂浆填实；不得出现瞎缝、透明缝。

抽检数量：每检验批不应少于3处。

检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。

6.2.3 墙体转角处和纵横墙交接处应同时砌筑。

临时间断处应砌成斜槎，斜槎水平投影长度不应小于高
度2／3。

抽检数量：每检验批抽20％接槎，且不应少于5处。

检验方法：观察检查。

6.2.4砌体的轴线偏移和垂直度偏差应按本规范第5.2.5条的规定执行。

一般项目
6.3.1墙体的水平灰缝厚度和竖向缝宽度宜为10mm，但不应大于12mm，也不应小于8mm。

抽检数量：每层楼的检测点不应少于3处。

抽检方法：用尺量5皮小砌块的高度和2m砌体长度折算。

6.3.2小砌块墙体的一般尺寸允许偏差应按本规范第5.3.3条表5.3.3中1~5项的规定执行。

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目
专业质量（技术）负责人等进行验收。
