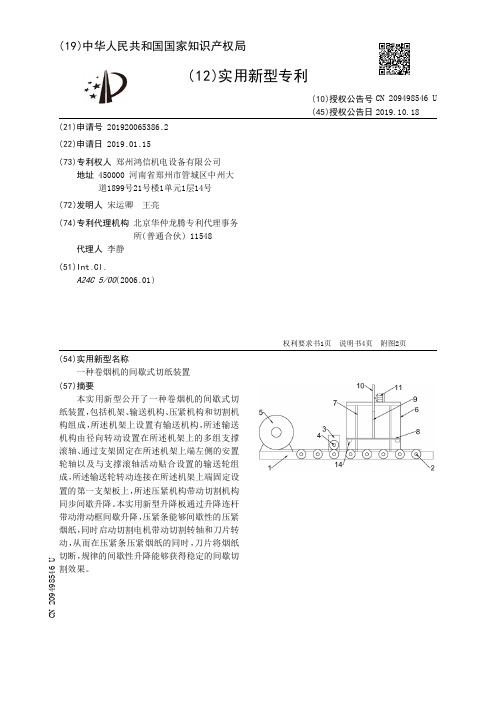

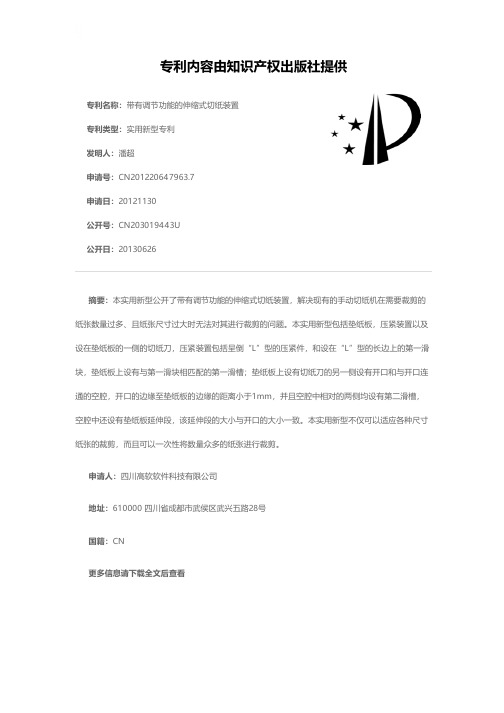

专利名称：带有调节功能的伸缩式切纸装置专利类型：实用新型专利
发明人：潘超
申请号：CN201220647963.7
申请日：20121130
公开号：CN203019443U
公开日：
20130626
专利内容由知识产权出版社提供
摘要：本实用新型公开了带有调节功能的伸缩式切纸装置，解决现有的手动切纸机在需要裁剪的纸张数量过多、且纸张尺寸过大时无法对其进行裁剪的问题。

本实用新型包括垫纸板，压紧装置以及设在垫纸板的一侧的切纸刀，压紧装置包括呈倒“L”型的压紧件，和设在“L”型的长边上的第一滑块，垫纸板上设有与第一滑块相匹配的第一滑槽；垫纸板上设有切纸刀的另一侧设有开口和与开口连通的空腔，开口的边缘至垫纸板的边缘的距离小于1mm，并且空腔中相对的两侧均设有第二滑槽，空腔中还设有垫纸板延伸段，该延伸段的大小与开口的大小一致。

本实用新型不仅可以适应各种尺寸纸张的裁剪，而且可以一次性将数量众多的纸张进行裁剪。

申请人：四川高软软件科技有限公司
地址：610000 四川省成都市武侯区武兴五路28号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可调式复合转移纸印刷切纸用的压纸装置专利类型：实用新型专利
发明人：刘铭,张爱斌
申请号：CN201921591124.6
申请日：20190924
公开号：CN211195293U
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本实用新型涉及印刷技术领域，且公开了一种可调式复合转移纸印刷切纸用的压纸装置，包括平台，所述平台顶部的左右两侧均开设有滑槽，两个所述滑槽的内部均活动连接有滑块，两个所述滑块的顶部均固定连接有连接片，两个所述连接片的内部均活动连接有转杆，所述平台的顶部固定连接有支撑架，所述支撑架的顶部固定连接有电机，所述电机的输出轴贯穿支撑架并固定连接有螺纹杆，所述螺纹杆的底端与平台的顶部活动连接，所述螺纹杆的外表面螺纹连接有螺纹管，所述螺纹管的正面固定连接有支撑块，所述支撑块内部的左右两侧均活动连接有转轴。

该可调式复合转移纸印刷切纸用的压纸装置，可调节，适用于不同大小的纸张，方便使用。

申请人：高邮市卫星卷烟材料有限公司
地址：225600 江苏省扬州市高邮市高邮镇卫星路1号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：艾秀丽
更多信息请下载全文后查看。

专利名称：一种切纸装置
专利类型：实用新型专利
发明人：郑圣泉,黎派龙
申请号：CN201520434748.2申请日：20150624
公开号：CN204712103U
公开日：
20151021
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种切纸装置，包括背板固定件、刀背板、刀片、刀架、动力元件、动力机构、气缸、连接件、导轨、滑块、固定件、开口、导件，所述背板固定件凹槽面安装了刀背板，所述背板固定件上部与固定件连接，所述固定件上设有开口，所述导件设置在开口处与固定件连接并且还与刀背板上半部位相对，所述固定件的下方设有气缸、导轨、滑块、刀架，采用气缸推动刀架，使切刀与刀背板配合，气缸、导轨与滑块配合控制其切刀的行程，实现自动化切纸，切纸尺寸精准和效率得到了提高，降低了操作工的劳动强度，该装置结构简单、操作方便。

申请人：株洲盈定自动化设备科技有限公司
地址：412007 湖南省株洲市天元区栗雨工业园基翔厂房江山路12号
国籍：CN
更多信息请下载全文后查看。

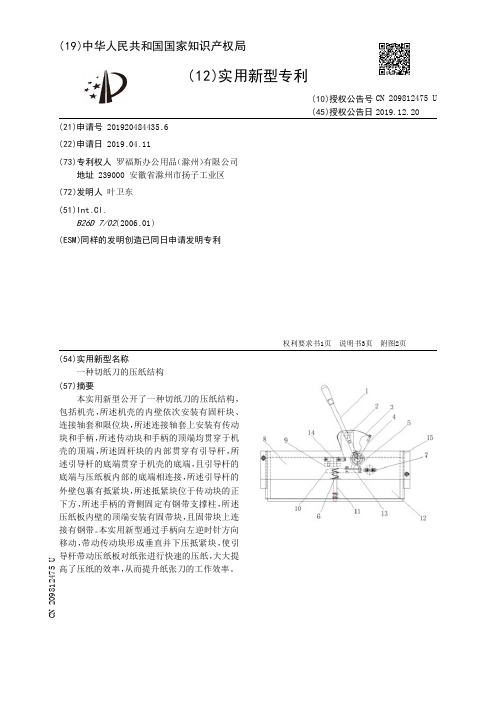

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484435.6(22)申请日 2019.04.11(73)专利权人 罗福斯办公用品（滁州）有限公司地址 239000 安徽省滁州市扬子工业区(72)发明人 叶卫东　(51)Int.Cl.B26D 7/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种切纸刀的压纸结构(57)摘要本实用新型公开了一种切纸刀的压纸结构，包括机壳，所述机壳的内壁依次安装有固杆块、连接轴套和限位块，所述连接轴套上安装有传动块和手柄，所述传动块和手柄的顶端均贯穿于机壳的顶端，所述固杆块的内部贯穿有引导杆，所述引导杆的底端贯穿于机壳的底端，且引导杆的底端与压纸板内部的底端相连接，所述引导杆的外壁包裹有抵紧块，所述抵紧块位于传动块的正下方，所述手柄的背侧固定有钢带支撑柱，所述压纸板内壁的顶端安装有固带块，且固带块上连接有钢带。

本实用新型通过手柄向左逆时针方向移动，带动传动块形成垂直并下压抵紧块，使引导杆带动压纸板对纸张进行快速的压纸，大大提高了压纸的效率，从而提升纸张刀的工作效率。

权利要求书1页 说明书3页 附图2页CN 209812475 U 2019.12.20C N 209812475U权　利　要　求　书1/1页CN 209812475 U1.一种切纸刀的压纸结构，包括机壳(8)，其特征在于：所述机壳(8)的内壁依次安装有固杆块(9)、连接轴套(5)和限位块(7)，所述连接轴套(5)上安装有传动块(4)和手柄(1)，所述传动块(4)和手柄(1)的顶端均贯穿于机壳(8)的顶端，所述固杆块(9)的内部贯穿有引导杆(11)，所述引导杆(11)的底端贯穿于机壳(8)的底端，且引导杆(11)的底端与压纸板(12)内部的底端相连接，所述引导杆(11)的外壁包裹有抵紧块(10)，所述抵紧块(10)位于传动块(4)的正下方，所述手柄(1)的背侧固定有钢带支撑柱(2)，所述压纸板(12)内壁的顶端安装有固带块(14)，且固带块(14)上连接有钢带(3)。

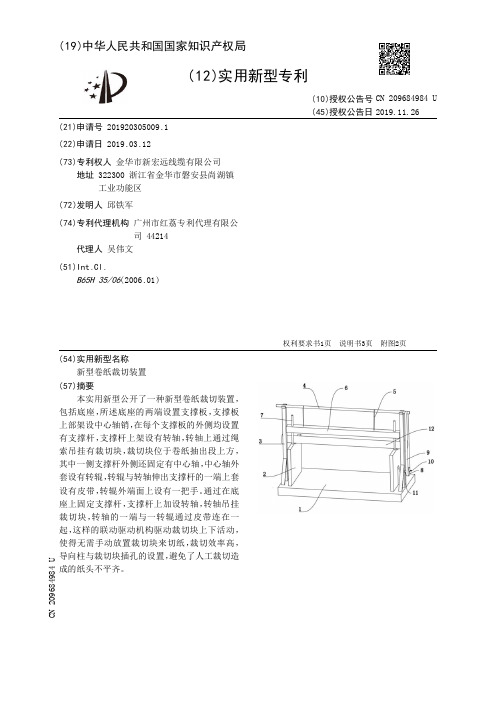

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305009.1(22)申请日 2019.03.12(73)专利权人 金华市新宏远线缆有限公司地址 322300 浙江省金华市磐安县尚湖镇工业功能区(72)发明人 邱铁军　(74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 吴伟文(51)Int.Cl.B65H 35/06(2006.01)(54)实用新型名称新型卷纸裁切装置(57)摘要本实用新型公开了一种新型卷纸裁切装置，包括底座，所述底座的两端设置支撑板，支撑板上部架设中心轴销，在每个支撑板的外侧均设置有支撑杆，支撑杆上架设有转轴，转轴上通过绳索吊挂有裁切块，裁切块位于卷纸抽出段上方，其中一侧支撑杆外侧还固定有中心轴，中心轴外套设有转辊，转辊与转轴伸出支撑杆的一端上套设有皮带，转辊外端面上设有一把手。

通过在底座上固定支撑杆，支撑杆上加设转轴，转轴吊挂裁切块，转轴的一端与一转辊通过皮带连在一起，这样的联动驱动机构驱动裁切块上下活动，使得无需手动放置裁切块来切纸，裁切效率高，导向柱与裁切块插孔的设置，避免了人工裁切造成的纸头不平齐。

权利要求书1页 说明书3页 附图2页CN 209684984 U 2019.11.26C N 209684984U权　利　要　求　书1/1页CN 209684984 U1.一种新型卷纸裁切装置，包括底座，所述底座的两端设置支撑板，支撑板上部架设中心轴销，其特征在于，在每个支撑板的外侧均设置有支撑杆，支撑杆上架设有转轴，转轴上通过绳索吊挂有裁切块，裁切块位于卷纸抽出段上方，其中一侧支撑杆外侧还固定有中心轴，中心轴外套设有转辊，转辊与转轴伸出支撑杆的一端上套设有皮带，转辊外端面上设有一把手。

2.根据权利要求1所述的新型卷纸裁切装置，其特征在于，转轴上的绳索间隔设置有两根，均将裁切块水平吊起。
