避雷针保护范围计算 Doc1

一、风荷载计算：避雷针整体高度为m 820992321>=++=++m H H H 取2=z β94023⨯ϕ管径为H015.00617.042.035.01d 220z >=⨯⨯=ϖμ 取6.0=s μmKN d z s z k /18.042.035.016.020=⨯⨯⨯⨯==ϖμμβϖ92992⨯φ管径为H015.00391.0299.035.025.1d 220z >=⨯⨯=ϖμ 取6.0=s μmKN d z s z k /16.0299.035.035.16.020=⨯⨯⨯⨯==ϖμμβϖm H 21=（避雷针针尖）采用570x φ。

风荷载统一取m KN k /2.0=ϖ采用MIDAS 对该20m 避雷针建模，将风荷载以集中活荷载作用于每段杆件中点。

应力：2/40106813015.1407000001110618500mm N W M A N X n =⨯+=+γ<280mm N <f=2152mm N按《变电所建筑结构设计技术规定》（NDGJ 96-92）10.2.2条规定，管壁应力不宜超过280mm N（在荷载标准值作用下）。

满足要求。

二、挠度：独立避雷针挠度：H/100=20000/100=200mm环形构件受弯强度设计值: 受弯：02.177********380607.4494020==<==f t D02.17721538060380602.3392990==<==f t D受压：11221524100241007.4494020==<==f t D 11221524100241002.3394020==<==f t D2/215mm N f f c b ==长度系数: ==•=000215.00000863.012211H H I I K 0.4 12.10000863.016.22000215.0102112211=⨯⨯=•••=•I N I N H H η12.32=μ 37.31=μ 57.200140900012.32222=⨯=⨯=i H μλ6.2956.102900037.31111=⨯=⨯=i H μλ轴心受压稳定系数：215.005.220600021514.357.2002>=•=•=E f y n πλλ 215.004.320600021514.36.2951>=•=•=Ef y n πλλ ()()⎥⎦⎤⎢⎣⎡-+++++=222322322421n nn n n nλλλααλλααλϕ查《变电构架设计手册》表A-2得：300.0,965.032==αα 18.12=ϕ 1.11=ϕ 弯矩作用下钢管截面整体稳定：()9299⨯φ钢管：()22'1.1/λπEA N Ey ===⨯⨯⨯)6.2951.1/(820020600014.322173276.2()9299/215/1.282.173276100008.0157713015.117000000182001.110000)8.01(22'⨯=≤=⎪⎭⎫ ⎝⎛-⨯⨯⨯+⨯=-+φγβϕmm N f mm N N N W M AN EYx x xmx满足要求()9402⨯φ钢管：()22'1.1/λπEA N Ey ===⨯⨯⨯)57.2001.1/(872320600014.322400375.7()9402/215/507.400375222008.01106813015.15700000011110618.122200)8.01(22'⨯=≤=⎪⎭⎫ ⎝⎛-⨯⨯⨯+⨯=-+φγβϕmm N f mm N N N W M AN EYx x xmx满足要求压弯构件局部稳定计算：()9299⨯φ钢管1143.02151009.862822991017215820010000462<=⨯⨯⨯⨯+⨯=+b c If MC Af N ()9402⨯φ钢管1262.02151037.2146924021057215872322200462<=⨯⨯⨯⨯+⨯=+b c If MC Af N 满足要求 挠度计算:采用midas gen 计算,避雷针在风荷载作用下且考虑重力二阶效应，顶点位移△<H/100 满足要求。

【最新整理，下载后即可编辑】中华人民共和国国家标准建筑物防雷设计规范(GB50057-94)第一章总则第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。

第1.0.2条本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置。

第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。

第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。

策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

二、具有0区或10区爆炸危险环境的建筑物。

三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。

二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。

四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

六、具有2区或11区爆炸危险环境的建筑物。

七、工业企业内有爆炸危险的露天钢质封闭气罐。

八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

不等高避雷针保护范围计算方法的研究
保护范围计算是避雷针设计和安装中非常重要的一部分，它能够评估避雷针的有效保护范围，从而确保人们和设备免受雷击危害。

在不等高的情况下，避雷针的保护范围计算方法需要综合考虑地形、建筑物高度以及避雷针的特性。

首先，根据实际情况确定避雷针的放置位置和高度。

避雷针通常会设置在建筑物的最高点或者接近最高点的位置，以确保最大限度地吸引和接收雷电击中。

其次，考虑地形因素。

地形起伏不平可能导致避雷针的保护范围受限。

在计算过程中，需要测量地面的高度，并使用相关公式或软件来模拟雷电击中的可能位置。

然后，结合避雷针的几何形状和特性进行计算。

避雷针通常采用尖端细长的导体材料，这样可以增强电场的集中效果，提高避雷效果。

根据避雷针的几何形状和导体材料的特性，通过公式或者计算软件，可以计算出避雷针的保护范围。

最后，进行安全边界的划定。

避雷针的保护范围计算结果是理论值，在实际情况中还需要考虑一些安全边界，以确保人们和设备的安全。

常见的安全边界包括建筑物周围的防雷接地系统、金属结构的导电连接等。

需要注意的是，不等高避雷针的保护范围计算是一个复杂的工程问题，涉及多个因素的综合分析和计算。

在实际应用中，建议寻求专业的工程师或相关机构的支持和指导，以确保避雷针的设计和安装符
合相关标准和规范，最大限度地提高避雷效果。

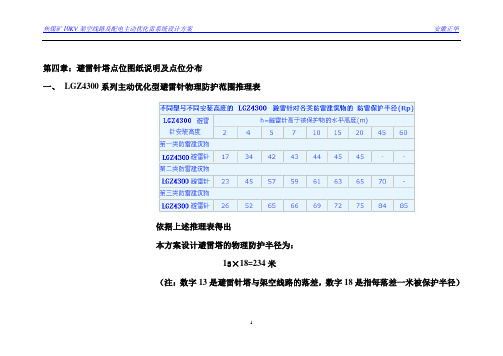

第四章：避雷针塔点位图纸说明及点位分布一、LGZ4300系列主动优化型避雷针物理防护范围推理表依据上述推理表得出本方案设计避雷塔的物理防护半径为：13×18=234米（注：数字13是避雷针塔与架空线路的落差，数字18是指每落差一米被保护半径）1二、雷电的选择性A、易遭雷击的地点：1、土壤电阻率较小的地方，如有金属矿床的地区、河岸、地下水出口处、湖沼、低洼地区和地下水位高的地方；2、山坡与稻田接壤处；3、具有不同电阻率土壤的交界地段。

B、易遭受雷击的建（构）筑物：1、高耸突出的建筑物，如水塔、电视塔、高楼等；2、排出导电尘埃、废气热气柱的厂房、管道等；3、内部有大量金属设备的厂房；4、地下水位高或有金属矿床等地区的建（构）筑物；5、孤立、突出在旷野的建（构）筑物。

三、地理特性主线路处于山坡、孤立突出区域直击雷用避雷塔防护设计：线路整体分为主、备两路延绵约10公里，主线突出范围较广约有4公里，备线线路突出范围较少约3.5公里，主井配电室位于矿区内偏北方向，空旷孤立，主、2备架空线路高度约8米左右，地质属沙石以及腐化层。

根据上述数据避雷塔安装高度为20米为宜，主线计两端配电室设避雷塔为8座！接地系统由LGD01M型8套长效电离子接地极，以及4套非金属接地模块构成8套独立地网，由于防雷塔处地质属于沙石腐化层土质，电阻值过大，不能有效地将雷电产生时而产生的瞬间过大的电流通过防雷接地体泄流，所以需加以共计2000KG的YB-02M强效型降阻剂分布于上述8套独立接地体中使雷电产生时而产生的瞬间过大的电流迅速泄流入地，进而达到防雷的目的。

四、避雷针点位布置简图34焦煤矿10KV 主电及备线线路优化防雷避雷针点位布置简图。

避雷针保护半径计算方法与实践避雷针是一种重要的防雷设备，能够有效地将雷电引入地下，减小雷击对建筑物和人身安全的危害。

在安装避雷针时，一个关键的参数就是避雷针的保护半径。

本文将介绍一种常用的避雷针保护半径计算方法，并结合实践经验，探讨其应用与效果。

避雷针保护半径的计算方法主要基于闪over电压水平与建筑物的高度之间的关系。

根据国际电工委员会的相关标准，一般的避雷针保护半径计算公式为：Rp = √(2 * h * Sg)其中，Rp为避雷针的保护半径，h为建筑物的高度，Sg为地面闪over电压水平。

这个公式基于雷电泄放的物理原理，为避雷针的合理设计提供了理论依据。

在实际应用中，避雷针保护半径的计算需要考虑多种因素，如建筑物的形状、材料、周围环境等。

在确定建筑物的高度时，需要考虑到建筑物的整体高度以及潜在的地形变化。

地面闪over电压水平的测量也需要进行多次采样，以减小误差。

通过避雷针保护半径的合理计算与设计，能够提高建筑物的防雷能力，降低雷击发生的概率。

然而，仅仅依靠避雷针并不能完全消除雷电带来的危害，其他防雷设备与安全措施同样重要。

在实践中，我们还需结合建筑物的类型、用途以及地区的气象特点等因素，综合考虑，全面提升建筑物的防雷能力。

在一座高楼大厦的顶端，一颗巍峨的避雷针矗立着，它无声地守护着整座建筑物，保护着无数的人们。

避雷针的保护半径计算方法与实践的应用，为我们提供了安全与可靠的防雷技术。

通过不断的研究与实践，我们可以不断优化防雷系统，更好地保障人们的生命财产安全。

总结起来，避雷针保护半径计算方法是保护建筑物防雷的关键步骤之一。

通过合理利用该计算方法，并结合实践经验，能够提高避雷针的防护效果，降低雷击风险。

然而，必须注意的是，避雷针不是万能的，综合应用其他防雷设备和安全措施才能更好地保护建筑物与人们的安全。
