GSM手动测试

第一章概述一、引言随着我司产品的不断扩展，从有线领域到无线领域，应用的仪器设备不断增加，部分新型仪器，尤其是用于射频测试以及无线产品测试的各种仪器，是比较精密且贵重的仪器，功能比较强大，在使用上应仔细、小心，才能保证它不损坏，保证测试的准确性。

我们应该掌握这些仪器的基本操作，以便熟练的用于相关产品的性能、功能测试。

对本文中用到按键符号作如下规定：加方括号【】的按键名代表面板上的按键，加上大括号{}的按键名代表屏幕中菜单的按键。

如【PRESET】代表按面板上的“PRESET”键，{AUTO}代表屏幕中菜单“AUTO”键。

二、仪器使用注意事项1接地要求出于防静电和防漏电考虑，应确保仪器静电和电气接地良好。

如果仪器有专用的电接地线柱，使用前应先用导线把其接到保护地线上；否则应把其金属外壳（可找一螺丝固定）接到保护地线上。

2输入信号幅度要求每种仪器的输入端口都有其规定的功率和电压输入范围（见下表），使用时应保证输入信号小于其规定值。

如HP8595E输入端的功率应保证小于+30dBm（1W），否则一定要在其输入端接大功率衰减器。

目前主要使用30dB的固定同轴衰减器。

1仪器输出端要求使用时要分清仪器的输入、输出端，仪器的输出端不应输入信号。

特别注意：CMD57配置有大功率输出端时，RF OUT2可输出较大功率，该端口严禁输入任何信号，否则很容易损坏端口。

如在测试收发信机误码率时，RF OUT2端口千万不能接到发射机输出口。

2预热要求仪器在使用前最好预热30分钟后再进行校准或测试，以保证测量数据准确。

3校准要求部分仪器使用前应进行必要的校准，保证侧量数据的准确性。

如MS8604A、网络分析仪、功率计等，在使用前都应该校准。

4测试电缆要求仪器所使用的连接电缆必须定期（根据使用的频繁程度）检查其可用性，主要是测量线损及驻波比。

测试结果要考虑线损。

可以通过测试一合格的样板间接测量外部损耗。

电缆的连接头如果脏了要用无水酒精清洗，保持接触良好。

中兴T6 手机工程模式
一、2G、3G信号切换
1．在手机的9宫格界面依次进入－〉设置－〉手机设置－〉网络设置－〉网络类型：
●测试2G时，选择：GSM
●测试3G时，选择：UMTS
之后，进入工程模式，才能显示对应的测试画面。

二、进入（退出）测试模式
1.进入测试模式方法：
在手机正常待机状态下输入：*983*3641#
2.暂时退出方法：
常按电源键（挂机键）2秒后松手，手机将自动退出测试模式进入到正常待机模式。

暂时退出后，如做主叫或被叫将重新进入测试模式。

3.永久退出方法：
在手机正常待机状态下输入：*983*3640#。

手机会永久退出测试模式。

三、WCDMA测试界面说明
1、网络类型：选择为UMTS，进入工程模式后，将会出现WCDMA的
信号参数画面；
2、通过向上或向下翻阅手机的方向键，可以浏览不同的界面：
四、GSM测试界面说明
1、网络类型：选择为GSM，进入工程模式后，将会出现GSM的信号
参数画面；
2、通过向上或向下翻阅手机的方向键，可以浏览不同的界面：
上图中：A：561为频道号，L：72为信号接收电平：－72dBm，N：6为？，CH1C/:??为：？？？。

上图中：A：561为频道号，MCC：460为移动网络国家号，MNC：0为移动网络运营商号，B:1为：？？？，N：5为：？，C：103e为：基站小区号，为16进制数，要乘上16，L：8502为：LAC区号，为16进制数，要乘上16。

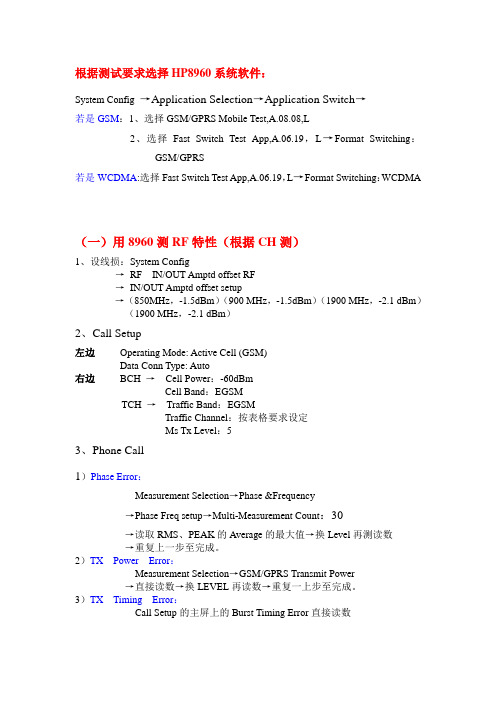

根据测试要求选择HP8960系统软件：System Config →Application Selection→Application Switch→若是GSM：1、选择GSM/GPRS Mobile Test,A.08.08,L2、选择Fast Switch Test App,A.06.19，L→Format Switching：GSM/GPRS若是WCDMA:选择Fast Switch Test App,A.06.19，L→Format Switching：WCDMA（一）用8960测RF特性（根据CH测）1、设线损：System Config→RF IN/OUT Amptd offset RF→IN/OUT Amptd offset setup→（850MHz，-1.5dBm）（900 MHz，-1.5dBm）（1900 MHz，-2.1 dBm）（1900 MHz，-2.1 dBm）2、Call Setup左边Operating Mode: Active Cell (GSM)Data Conn Type: Auto右边BCH →Cell Power：-60dBmCell Band：EGSMTCH →Traffic Band：EGSMTraffic Channel：按表格要求设定Ms Tx Level：53、Phone Call1）Phase Error：Measurement Selection→Phase &Frequency→Phase Freq setup→Multi-Measurement Count：30→读取RMS、PEAK的Average的最大值→换Level再测读数→重复上一步至完成。

2）TX Power Error：Measurement Selection→GSM/GPRS Transmit Power→直接读数→换LEVEL再读数→重复一上步至完成。

3）TX Timing Error：Call Setup的主屏上的Burst Timing Error直接读数4）Rx Level Error:Measurement Selection→GSM Bit Error→Rx Level读数与Cell Power对比，记录差值。

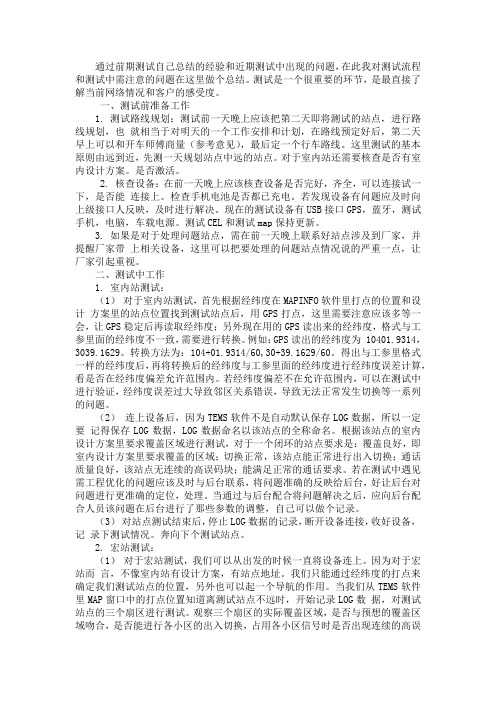

通过前期测试自己总结的经验和近期测试中出现的问题，在此我对测试流程和测试中需注意的问题在这里做个总结。

测试是一个很重要的环节，是最直接了解当前网络情况和客户的感受度。

一、测试前准备工作1. 测试路线规划：测试前一天晚上应该把第二天即将测试的站点，进行路线规划，也就相当于对明天的一个工作安排和计划，在路线预定好后，第二天早上可以和开车师傅商量（参考意见），最后定一个行车路线。

这里测试的基本原则由远到近，先测一天规划站点中远的站点。

对于室内站还需要核查是否有室内设计方案。

是否激活。

2. 核查设备：在前一天晚上应该核查设备是否完好，齐全，可以连接试一下，是否能连接上。

检查手机电池是否都已充电。

若发现设备有问题应及时向上级接口人反映，及时进行解决。

现在的测试设备有USB接口GPS，蓝牙，测试手机，电脑，车载电源。

测试CEL和测试map保持更新。

3. 如果是对于处理问题站点，需在前一天晚上联系好站点涉及到厂家，并提醒厂家带上相关设备，这里可以把要处理的问题站点情况说的严重一点，让厂家引起重视。

二、测试中工作1. 室内站测试：（1）对于室内站测试，首先根据经纬度在MAPINFO软件里打点的位置和设计方案里的站点位置找到测试站点后，用GPS打点，这里需要注意应该多等一会，让GPS稳定后再读取经纬度；另外现在用的GPS读出来的经纬度，格式与工参里面的经纬度不一致，需要进行转换。

例如：GPS读出的经纬度为 10401.9314，3039.1629。

转换方法为：104+01.9314/60,30+39.1629/60。

得出与工参里格式一样的经纬度后，再将转换后的经纬度与工参里面的经纬度进行经纬度误差计算，看是否在经纬度偏差允许范围内。

若经纬度偏差不在允许范围内，可以在测试中进行验证，经纬度误差过大导致邻区关系错误，导致无法正常发生切换等一系列的问题。

（2）连上设备后，因为TEMS软件不是自动默认保存LOG数据，所以一定要记得保存LOG数据，LOG数据命名以该站点的全称命名。

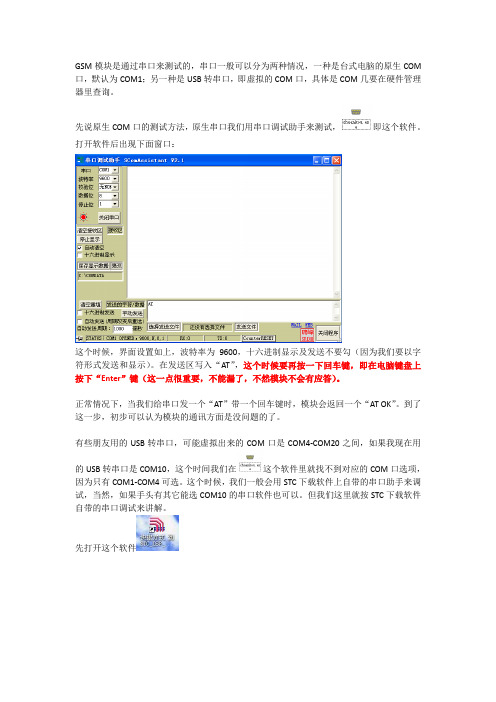

GSM模块是通过串口来测试的，串口一般可以分为两种情况，一种是台式电脑的原生COM 口，默认为COM1；另一种是USB转串口，即虚拟的COM口，具体是COM几要在硬件管理器里查询。

先说原生COM口的测试方法，原生串口我们用串口调试助手来测试，即这个软件。

打开软件后出现下面窗口：这个时候，界面设置如上，波特率为9600，十六进制显示及发送不要勾（因为我们要以字符形式发送和显示）。

在发送区写入“AT”，这个时候要再按一下回车键，即在电脑键盘上按下“Enter”键（这一点很重要，不能漏了，不然模块不会有应答）。

正常情况下，当我们给串口发一个“AT”带一个回车键时，模块会返回一个“AT OK”。

到了这一步，初步可以认为模块的通讯方面是没问题的了。

有些朋友用的USB转串口，可能虚拟出来的COM口是COM4-COM20之间，如果我现在用的USB转串口是COM10，这个时间我们在这个软件里就找不到对应的COM口选项，因为只有COM1-COM4可选。

这个时候，我们一般会用STC下载软件上自带的串口助手来调试，当然，如果手头有其它能选COM10的串口软件也可以。

但我们这里就按STC下载软件自带的串口调试来讲解。

先打开这个软件点击下图红笔圈起的地方，即“串口调试助手”。

这时出现下面的窗口：波特率选9600。

发送区要选“字符格式发送”；接收区也要选择成“字符格式发送”；这个时候要选一下COM口，我们选择COM10（具体是COM几要根据自己实际情况而定）。

然后点击“打开串口”，完成以上设置，窗口如下所示：我们在单字串发送区键入“AT”，这个时候我们不能像用刚才那个软件一样直接按个回车键，如果我们还是按下回车键，STC软件会提示：；我们要按Ctrl+Enter，这时才会有回车键出来。

因为只有AT以回车结束，模块才会有响应。

所以这个环节是十分重要的。

不然，发了AT模块是不会有正确响应的。

如下图所示，按下“发送字符/数据”后，模块如果正常，会回复一个“AT OK”。

GSM原理及测试一、GSM网络结构GSM网络由移动台（Mobile Station，MS）、基站子系统（Base Station Subsystem，BSS）、网络和交换子系统（Network andSwitching Subsystem，NSS）、运营支持子系统（Operations Support Subsystem，OSS）等几个部分组成。

1. 移动台（Mobile Station，MS）：包括手机和SIM卡，是GSM网络中的终端设备。

2. 基站子系统（Base Station Subsystem，BSS）：包括基站控制器（Base Station Controller，BSC）和基站（Base Transceiver Station，BTS）。

3. 网络和交换子系统（Network and Switching Subsystem，NSS）：包括移动服务交换中心（Mobile Services Switching Center，MSC）、家用服务子系统（Home Location Register，HLR）、访问擦除子系统（Visitor Location Register，VLR）和鉴权中心（Authentication Center，AuC）等。

4. 运营支持子系统（Operations Support Subsystem，OSS）：包括设备管理系统（Equipment Management System，EMS）和运营支持系统（Operations Support System，OSS）。

二、GSM通信原理GSM通信原理主要包括移动台注册过程、通话过程和短信传送过程。

1.移动台注册过程：移动台通过BTS与BSC建立无线连接，并向MSC发送注册请求，由MSC将移动台的位置信息存储并将其分配给一个可用的频道。

2.通话过程：通话过程包括呼叫建立、通话和呼叫释放三个阶段。

呼叫建立阶段包括寻呼、分配信道和呼叫确认。

安捷仑8960综合测试仪是GSM和CDMA手机测试常见的测试仪器，现把在生产过程常用的设置和调试在此说明，以便大家需要时参考1.如何将自动测试转换到手动测试？答：按面板右上方LOCAL键，进入本地设置状态即可（注：自动测试是指当仪器连接了电脑所有测试过程由电脑软件控制；手动测试即人工手动直接对仪器进行选择设置和测试。

）2.如何查看8960仪器的当前GPIB地址？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到GPIB 地址，如：GPIB Address:203. 如何知道8960仪器当前的测试类型CDMA还是GSM？如何转换？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到，如：Application：GSM/GPRS Mobile Test目前产线常用的有两种，（1）G网手机，采用GSM/GPRS Mobile Test（2）C网手机，采用CDMA2000 Mobile TestGSM手机校准时需把C网换成G网，否则不能校准，转换方法如下：先按按面板右上方LOCAL键，再Application Selection进入子画面，按Application Switch ，进入测试类型选项，通过旋钮选择GSM/GPRS Mobile Test或CDMA2000 Mobile Test，按下旋钮键确定，再选择YES 按下旋钮键确定，仪器将执行自动重启进入选定测试类项。

4.如何修改8960仪器的线损值？答：按SYSTEM CONFIG键，进入系统设置界面，按RF IN/OUT Amptd offset进入子画面，按IN/OUT Amptd offset setup，旋钮选择对应频段，按下旋钮键，进入线损值修改，如－10 dB。

（线损值理论上应该通过测试来定，但实际应用中直接输入经验值有8，10，12 dB，使OK手机测试功率在33±3dB之内即可.5.如何用8960测试手机发射功率？答：在待机界面，按Mesutement Selection 进入弹出窗口，用旋钮选择功率***POWER项，注意：GSM900M频段测试功率等级有5——15级， GSM1800M频段测试功率等级有0—15级，GSM900测试信道：1—124（中间信道62）;GSM1800测试信道: 512—885（中间信道698），通话测试时：900M功率等级选最大5，信道选62,功率标准为33±3dB；1800M功率等级选最大0，信道选698,功率标准为33±3dB6.GSM手机接收灵敏度测试用手机建立一个呼叫连接，按下Measurement selection键(测试项目选择)，选择测量项GSM Bit Error(误码)，按下F7(BCH)，再按F7调节Cell Power(信元功率)，当Bit Error(误码)不超过2.4%时，Cell Power的值即为所测手机的接收灵敏度，国标为-102 dBm。

GSM网络测试试题B考试时间：90分钟答题：答案请填写在后面的答题卡上,交卷时只交答题卡。

一、单选题1.无线接入信道属于随机和突发干扰并存的变参信道，因此一般都要使用差错控制编码技术以保证数字信令和信号的可靠传输。

_B___是其主要采用的差错控制方式。

A.ARQB.FECC.BCH2. GSM系统中，用户寻呼所使用的标识码为： BA.11位拨号号码B.IMSI号码或TMSI号码C.动态漫游号码D.以上皆可3.在GSM中，小区切换由谁控制？DA.MSCB.手机C.AUCD.BSC4. BCCH载波不跳频，应理解为: CA.在小区设备中，总有一套载波设备不参与跳频。

B.OML-TGC功能固定在某一个TRXC上激活。

C.BCCH脉冲串固定在某一个频点上发送 D.当使用混合跳频时（HOP=SY），无法实现此功能。

5.无线信号在水面上传播比在空气中传播的损耗 D ，无线信号的频率越高，在空气中传播的损耗越A.大、大B.小、小C.大、小D.小、大6. Locating是指： BA.在多于一个小区的范围内对手机进行寻呼B.选择最佳小区C.对移动台进行定位 D.Roaming7.假设一个用户在一小时内分别进行了一个两分钟及一个四分钟的通话，那么他在这一小时内产生了多少话务？ CA.10 millierlangsB.50 millierlangsC.100 millierlangsD.200 millierlangs8.如果使用LAPD Concentration技术传输某三个载波小区的语音与信令且Confact为4，则需要使用Abits接口上PCM链路的多少个时隙？ CA.4个B.6个C.7个D.9个9.一个功率为20dBm的输入信号经过一个4功分器后，它的信号强度变为：DA.23 dBmB.17 dBmC.15 dBmD.14 dBm10.以下 C 项不是空闲模式下的任务。

A.位置更新B.监听寻呼消息C.把测量报告送BSCD.小区选择和重选11.移动台在通话状态时HLR和MSC分别知道移动台在哪个区域？ DA.HLR知道MS在哪个MSC服务区，而MSC知道MS在哪个位置区域（LAI）。

GSM无线网络测试规范流程一、GSM无线测试的目的无线网络测试是无线网络优化中不可或缺的组成部分。

在网络运行当中，经常会出现这样或那样不可预料的问题。

有些问题如基站硬件故障、传输问题等，可以通过网络操作维护设备(OMC)来发现，找到解决方法。

但是某些上下行干扰(并没有导致严重的掉话)、覆盖不合理等无线网络中的问题，在统计中难以被发现，而这些问题又是与用户联系最紧密、最直接的问题，对此，应根据所采集到的数据，通过分析对网络问题做出准确的判断，同时依据测试结果，对问题的改进或优化提出调整方案。

二、适用范围GSM无线DT/CQT测试；三、测试前的准备➢测试设备准备1.必要的前台数据采集设备，包括相应的前台数据采集仪器、GPS、车载电源系统；➢测试所需信息1.获取运行网络的最新频率规划资料，应包含：LAC，BSC-NO，SITE-NO，SITE-ID，SITE NAME，CELL ID，BSIC，BCCH，HSN，MAIO。

2.获取测试区域无线环境信息；通过PM统计获取测试区域存在或可能存在的网络问题，加以重点关注。

3.针对测试需要，制定相应的测试线路。

四、测试1.正确连接前台数据采集仪器、GPS(如为室内测试，可不连接GPS设备)；2.开启前台测试软件，配置各设备仪表，使之与软件建立连接，根据测试需求配置测试工程；3.开始测试，记录测试数据。

在路测中，我们主要关心下列指标或情况：掉话、拥塞、接入失败、下行质量、切换失败、基站覆盖等等，可在测试过程中对上述事件进行记录，便于后期网络问题分析；➢测试中能够获取到的信息所用小区的BCCH、BSIC、TX - POWER、RX - LEV、RX – QUAL、HSN、MAIO（跳频偏移量）、FER（真误码率）、TIMEING –ADVANCE、优选六个信号最强的邻小区“N1、N2、N3、N4、N5、N6”的电频值及基站色码（BSIC）等；➢路测中能够采集到的信息移动台所用小区，所用频点，话音质量，切换与掉话的时间及地点，移动台发射功率，测试路线等。
