可编程控制器原理及应用期末试卷(2)及答案

可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。

A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。

A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。

A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。

A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。

A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。

A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。

A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。

A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。

A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。

A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。

plc原理及应用期末考试试题及答案一、填空题（每空1分，共10分）1. PLC的全称是_______，它是一种专门为工业环境设计的_______控制装置。

2. PLC的工作原理基于_______扫描方式，包括输入采样、_______处理、输出刷新三个阶段。

3. 梯形图是PLC编程中最常用的编程语言之一，它由_______、线圈和_______组成。

4. 在PLC中，S7-200系列属于_______PLC，而S7-300系列属于_______PLC。

5. PLC的输入/输出接口模块通常包括数字量输入/输出模块和_______输入/输出模块。

二、选择题（每题2分，共20分）1. PLC的CPU模块主要负责（）。

A. 存储程序B. 执行程序C. 处理输入/输出信号D. 显示状态信息2. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. CPU处理速度C. 扫描方式D. 输入/输出模块数量3. 在梯形图中，常闭触点的符号是（）。

A. 一个带有小圆圈的矩形B. 一个带有小圆圈的菱形C. 一个没有小圆圈的矩形D. 一个没有小圆圈的菱形4. PLC的编程软件通常不包括（）。

A. 程序编辑器B. 程序编译器C. 程序模拟器D. 程序调试器5. S7-200系列PLC的最大I/O点数是（）。

A. 128点B. 256点C. 512点D. 1024点三、简答题（每题5分，共20分）1. 简述PLC的工作原理。

2. 描述梯形图编程语言的特点。

3. 解释PLC的输入/输出模块的作用。

4. 说明S7-200系列和S7-300系列PLC的主要区别。

四、计算题（每题10分，共20分）1. 假设一个PLC的CPU处理速度为100MHz，扫描周期为10ms，请计算该PLC在一个扫描周期内能处理多少条指令。

2. 如果一个PLC系统有10个数字量输入模块，每个模块有16个输入点，那么该系统总共有多少个数字量输入点？五、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现一个电机的启动和停止控制。

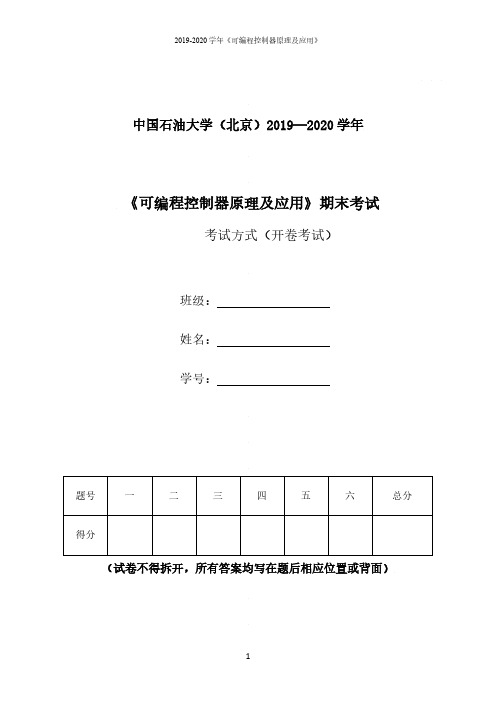

中国石油大学（北京）2019—2020学年
《可编程控制器原理及应用》期末考试
考试方式（开卷考试）
班级：
姓名：
学号：
（试卷不得拆开，所有答案均写在题后相应位置或背面）
一、问答题（每题6分，共30分）
1、简述PLC的输入、输出接口类型有哪些？各有什么特点？
2、在电动机的控制线路中，接触器线圈的能否出现串联？为什么？
3、S7-200PLC的定时器TONR的工作原理；
4、简述PLC的通信方式有哪些？与笔记本电脑编程时采用哪种方式连接？
5、工业控制组态软件有哪些功能？
二、（15分）设计M1、M2的二台三相异步电动机顺序控制线路，其要求如下：
（1）M1起动后M2才能起动，M2可以单独停止，M1停止时M2同时停止；
（2）画出主回路、控制回路电路图；
（3）如果采用PLC控制，试分配输入输出接口，并设计PLC控制程序梯形图。

三、（15分）试画出下图所示信号灯控制系统的顺序功能图，I0.0为起动信号，并设计PLC梯形图。

I0.0
Q0.0
四、（15分）PLC梯形图如下，请说明I0.0、I0.1、Q0.0具有什么功能，并画出三者的时序图。

五、（15分）设计出下图所示顺序功能图的梯形图程序。

六、（10分）试设计PLC程序，完成输入参数直径为80mm的圆，求圆的周长，结果为双整数值。

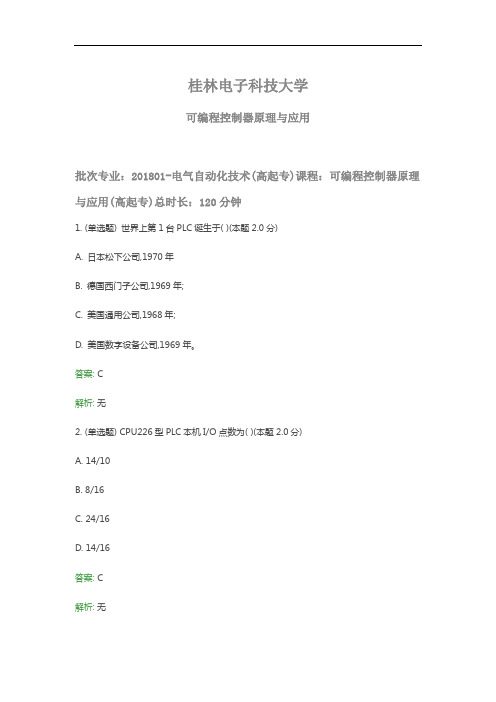

桂林电子科技大学可编程控制器原理与应用批次专业：201801-电气自动化技术(高起专)课程：可编程控制器原理与应用(高起专)总时长：120分钟1. (单选题) 世界上第1台PLC诞生于( )(本题2.0分)A. 日本松下公司,1970年B. 德国西门子公司,1969年;C. 美国通用公司,1968年;D. 美国数字设备公司,1969年。

答案: C解析: 无2. (单选题) CPU226型PLC本机I/O点数为( )(本题2.0分)A. 14/10B. 8/16C. 24/16D. 14/16答案: C解析: 无3. (单选题) S7-200系列继电器输出的可编程序控制器,一个继电器输出点的最大通过电流是( )(本题2.0分)A. 1AB. 0.5AC. 0.75AD. 2 A答案: D解析: 无4. (单选题) PLC的工作方式( )(本题2.0分)A. 等待工作方式B. 中断工作方式C. 扫描工作方式D. 循环扫描工作方式答案: D解析: 无5. (单选题) CPU224XP型PLC有几个通讯端口( )(本题2.0分)A. 2个B. 1个C. 3个D. 4个解析: 无6. (单选题) 可使用位寻址方式来存取信息的寄存器不包括( )(本题2.0分)A. IB. QC. ACD. SM答案: C解析: 无7. (单选题) AC是哪个存储器的标示符( )(本题2.0分)A. 高速计数器B. 累加器C. 内部辅助寄存器D. 特殊辅助寄存器答案: B解析: 无8. (单选题) 只能使用字寻址方式来存取信息的寄存器是( )(本题2.0分)A. SB. IC. HC答案: D解析: 无9. (单选题) 图示程序中的累加器用的是那种寻址方式( )(本题2.0分)A. 位寻址B. 字节寻址C. 字寻址D. 双字寻址答案: D解析: 无10. (单选题) 下列属于字节寻址的是( )(本题2.0分)A. QW1B. V1.0C. IB0D. MD28答案: C解析: 无11. (单选题) 下列哪项属于双字寻址( )(本题2.0分)A. QW1B. V1.0D. MD28答案: D解析: 无12. (单选题) 在顺序控制继电器指令中的操作数n,它所能寻址的寄存器只能是( )(本题2.0分)A. SB. MC. SMD. T答案: A解析: 无13. (单选题) 无条件子程序返回指令时( )(本题2.0分)A. CALLB. CRETC. RETD. SBT答案: C解析: 无14. (单选题) 段译码指令的梯形图指令的操作码是( )(本题2.0分)B. ENCOC. SEGD. TRUNC答案: C解析: 无15. (单选题) 对S7-200系列PLC,两个16位数整数相乘,产生一个32位的输出结果,应采用哪种指令?( )(本题2.0分)A. *IB. *DC. *RD. MUL答案: D解析: 无16. (单选题) S7-200PLC,数据块数据传送,可采用哪种指令?( )(本题2.0分)A. BMBB. MOVBC. SLBD. PID答案: A17. (单选题) 子程序可以嵌套,嵌套深度最多为( )层。

《可编程序控制器原理与应用》试卷二与参考答案一、选择题（请将正确答案的代号填入括号内，每题1分，共80分）1.电气图中，行程开关的符号为（ B ）A. FRB. SQC. FUD.SB2.交流接触器的（ C ）发热是主要的。

A.触点B.铁心C.线圈D.短路环3.交流接触器的结构由（ B ）和其他部件组成。

A. 动作机构、触头系统、灭弧装置B. 电磁机构、触头系统、灭弧装置C. 电磁机构、触头系统、外壳装置D. 电磁机构、线圈系统、灭弧装置4.FX系列PLC中LDP表示（ B ）指令。

A、下降沿B、上升沿C、复位D、输出有效5.M8003有（ D ）功能A、置位功能B、复位功能C、常数D、初始化功能6.日本三菱FX2N 系列PLC属于（ D ）PLCA．第一代B．第二代C．第三代D．第四代7.下列关于外部输入/输出继电器、内部继电器、定时器、计数器等软元件，说法正确的选项是（ D ）。

A．这些软元件的常开触点在程序中不可以重复使用，只能使用一次。

B．这些软元件的常闭触点在程序中不可以重复使用，只能使用一次。

C．这些软元件的线圈在程序中不可以重复使用，只能使用一次。

D．这些软元件的触点在程序中可以重复使用。

8.下列关于线圈与梯形图母线的说法错误的是（ C ）A．梯形图每一行都是从左母线开始，线圈接在最右边B．梯形图又两条母线，一条称为左母线，一条称为右母线。

C．线圈可以直接与左母线相连。

D．在继电器控制原理图中，继电器的触点可以放在线圈的右边，但在梯形图中触点不允许放在线圈的右边。

9.下列关于双线圈输出问题说法错误的选项是（ A ）A．双线圈输出在梯形图编程中会出现逻辑错误，因此当程序中出现双线圈输出问题时，程序会报错。

B．基本指令编程中，应尽量避免双线圈输出。

C．步进指令编程中，在不同的工步中出现双线圈输出是允许的。

D．同一编号的线圈在一个程序中使用两次以上称为双线圈输出。

10.梯形图编程过程中应符合一定的编程规则，下列（ B ）不属于基本规则A．并联块串联时应符合“左重右轻”原则B．线圈可以并联也可以串联。

第一套题单项选择题（共10题，共30分）1. 以下对PLC的特点描述不正确的是：（）。

A 高可靠性是PLC最突出的特点之一B 相对于传统电气控制线路，PLC控制系统便于改进和修正C 相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低D PLC的价格非常低廉参考答案：D；考生答案：B；试题分数：3；考生得分：02. 按照（）来分类，PLC可分为整体式PLC和模块式PLC。

A I/O点数B 结构形式C PLC的功能D PLC的体积参考答案：B；考生答案：B；试题分数：3；考生得分：33. （）是安装PLC各类模板的机架，可根据实际需要选择。

A CPUB 导轨C 电源D 输入模块参考答案：B；考生答案：B；试题分数：3；考生得分：34. PLC工作过程中，（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中，再去驱动用户设备。

A 输入采样阶段B 程序执行阶段C 网络通信D 输出刷新阶段参考答案：D；考生答案：D；试题分数：3；考生得分：35. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。

A 标识符B 参数C 操作码D 操作数参考答案：D；考生答案：D；试题分数：3；考生得分：36. S7-200的CPU22X系列的PLC有三种类型的定时器，其中（）可用于累计许多时间间隔。

A 通电延时定时器（TON）B 断电延时定时器（TOF）C 保持型通电延时定时器（TONR）参考答案：C；考生答案：C；试题分数：3；考生得分：37. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。

A 输入继电器的文字符号是IB 输入继电器的触点可以无限制使用C 输入继电器的状态仅取决于用户程序的控制D 输入继电器没有线圈但有触点参考答案：C；考生答案：C；试题分数：3；考生得分：38. S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。

国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案（试卷号：2471）国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案（试卷号：2471）盗传必究一、填空题1．可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。

2．按结构形式分类，PLC可分为整体式和模块式两种。

3. 电源模板用于对PLC内部电路供电。

4．PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段5．可编程序控制器的程序由操作系统和用户程序两部分组成。

6．S7-200的CPU22X系列的PLC有三种类型的定时器，分别是通电延时定时器、保持型通电延时定时器和断电延时定时器7．若加计数器的计数复位输入电路(R) 接通，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为0。

（注：填写“接通”或“断开”）8．全局数据(GD)通信方式以多点接口(MPD)分支网为基础，是为循环的传送少量数据而设计的。

9．可编程序控制器采用微处理器作为中央处理单元，可以对开关量（或逻辑量）进行控制，也可以对模拟量进行控制。

10. PLC具有逻辑运算功能，能够描述继电器触点的串联和并联等各种连接。

11.按结构形式分类，PLC可分为整体式和模块式两种。

12. PLC重复执行输入采样阶段、程序执行阶段和输出刷新阶段三个阶段，每重复一次的时间称为一个扫描周期。

13.在S7中有三种计数器，分别是加计数器、减计数器和可逆计数器14.通电延时定时器(TON)的输入(IN)电路断开时被复位，复位后其常开触点断开，常闭触点接通，当前值等于O。

（注：填写“接通”或“断开”）15. PROFIBUS网络由主站、从站、网络部件等构成。

16. 电源模板用于对PLC内部电路供电。

17.可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。

学校 班级 学号 姓名______________________日照职业学院2013-2014学年第二学期《可编程控制器原理及应用》期末考试试卷（A 卷）使用班级：D06机电1、2班 命题教师：张芬 考核方式：闭卷考试 考试时间：100分钟一、 选择题：请在题中横线上填上正确答案，每空2分，共30分1、可编程控制器系统主要由___________、___________和___________三部分组成。

2、可编程控制器的存储器由___________和___________两大部分构成，其中用来存储中间运算和用户程序的是___________。

3、PLC的指令都是针对元器件状态而言的，使用时可以将它看成是由___________、___________和___________等元件构成的组合体。

4、S7－200系列PLC 给用户提供了___________、___________和___________等多种编程语言。

5、定时器有三种类型，包括___________、___________和___________。

二、判断题：对以下打描述的正确作出判断，并用√和×进行标记。

每题2分，共10分1、1966年，美国数字设备公司（DEC ）研制出第一台符合要求的控制器，即可编程控制器，并在美国通用公司的汽车自动装配上试用成功。

2、S7－200系列PLC 中，CPU 226 PLC 有24输入/16输出共40个数字量I/O 点，可连接7个扩展模块。

3、PLC 的工作方式是等待扫描，响应处理。

4、特殊标志（SM ）存储器提供了CPU 与用户程序之间了信息传递的方法，其中SM0.0定义为：RUN 监控，PLC 在状态时，该位始终为1。

5、M0.0是内部标志位继电器，同时也可以作为输出继电器，控制输出。

三、简答题：本题共2题，共20分。

1、 简述可编程控制器的定义？（10分）2、S7－200系列PLC CPU 的一个扫描周期分为哪几个阶段？各执行什么操作？（10分）3、分析下列指令表，画出相应功能的梯形图LD I0.0 O Q0.0 AN I0.1 A T33 = Q0.0 LD I0.2TON T33,+500四、程序设计：共30分。

试题(二)答案一、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放 16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为0时为正数。

9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min以上时触头动作；下降到 100 r/min以下时触点复位。

11.在FP系列PLC中，EV是经过值寄存器。

12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。

二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。

2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。

三、根据梯形图写出指令表（10分）(a)(b)（a)指令表： (b)指令表：四、根据梯形图分析程序，完成下列要求：(10分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。

2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。

国开期末考试《可编程控制器应用》机考试题及答案(第2套) （试卷号2471，整套相同，祝同学们取得优异成绩！）一、单项选择题（共10题，共30分）1、以下对PLC的特点描述不正确的是：（C）。

【C】：PLC的价格非常低廉2、根据I/O点数分类，I/O点数为128的PLC属于（A）。

【A】：小型PLC3、（B）将输入端不同电压或电流信号转换成微处理器所能接收的电平信号。

【B】：输入模板4、PLC工作过程中，（D）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。

【D】：程序执行阶段5、一条语句由一个操作码和一个操作数组成，操作数由（D）和参数组成。

【D】：标识符6、通电延时定时器（TON）的输入（IN）电路（A）时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点（A），常闭触点（A）。

【A】：接通接通断开7、输入继电器是PLC接受外部输入开关信号的窗口，下面对描述正确是（C）。

【C】：输入继电器触点可以无限制使用8、以下哪项不是S7-200PLC定时器的定时精度？（A）【A】：1s9、请从下列语句表选项中选择错误的一个（A）。

【A】：NOTQ0.010、对以下程序段分析正确的是（A）。

【A】：M0.0的状态恒为“1”。

二、判断题（共10题，共30分）1、电气隔离是在微处理器与I/O回路之间采用的防干扰措施。

（√）2、指令表是指由指令来构成能完成控制任务的指令组合。

（√）3、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。

（√）4、PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。

（√）5、PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。

（√）6、PLC的扫描周期因CPU模板的运算速度差别很大。

（√）7、一般PLC均配置I/O电平转换，输出电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
