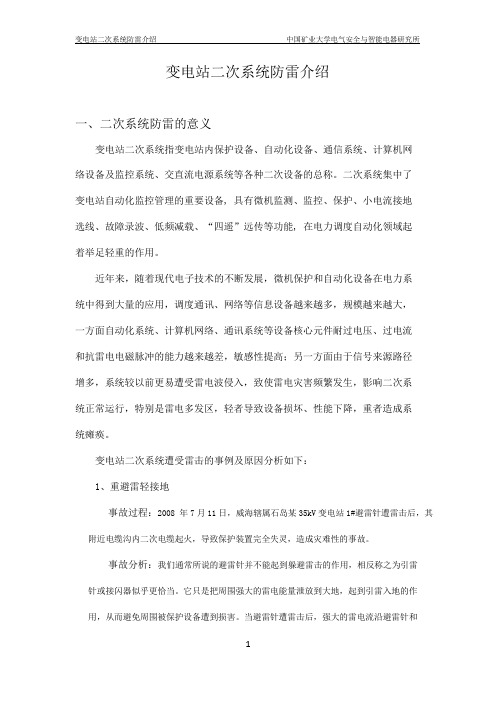

变电站二次系统防雷介绍一、二次系统防雷的意义变电站二次系统指变电站内保护设备、自动化设备、通信系统、计算机网络设备及监控系统、交直流电源系统等各种二次设备的总称。
二次系统集中了变电站自动化监控管理的重要设备,具有微机监测、监控、保护、小电流接地选线、故障录波、低频减载、“四遥”远传等功能,在电力调度自动化领域起着举足轻重的作用。
近年来，随着现代电子技术的不断发展，微机保护和自动化设备在电力系统中得到大量的应用，调度通讯、网络等信息设备越来越多，规模越来越大，一方面自动化系统、计算机网络、通讯系统等设备核心元件耐过电压、过电流和抗雷电电磁脉冲的能力越来越差，敏感性提高；另一方面由于信号来源路径增多，系统较以前更易遭受雷电波侵入，致使雷电灾害频繁发生，影响二次系统正常运行，特别是雷电多发区，轻者导致设备损坏、性能下降，重者造成系统瘫痪。
变电站二次系统遭受雷击的事例及原因分析如下：1、重避雷轻接地事故过程：2008年7月11日，威海辖属石岛某35kV变电站1#避雷针遭雷击后，其附近电缆沟内二次电缆起火，导致保护装置完全失灵，造成灾难性的事故。
事故分析：我们通常所说的避雷针并不能起到躲避雷击的作用，相反称之为引雷针或接闪器似乎更恰当。
它只是把周围强大的雷电能量泄放到大地，起到引雷入地的作用，从而避免周围被保护设备遭到损害。
当避雷针遭雷击后，强大的雷电流沿避雷针和接地引下线进入变电站的接地网，再经接地网流入大地时，造成接地网的局部电位迅速升高。
如果该接地网的接地电阻太大，局部电位升高超过一定数值时，就会对附近电缆沟内的电缆产生反击或旁侧闪击，引起电缆着火，造成灾难性的事故。
2、重直击雷轻感应雷事故过程：2012年7月，汾西矿业集团某110kV变电站在雷电活动时造成该站综合自动化插件损坏，并使35kV开关误动。
事故分析：变电站内的通讯、自动化控制系统的损坏大都是由感应雷造成的。
当雷电活动时其周围的磁场发生强烈的变化，雷电所形成的强电场会以静电感应的方式在附近的导体上感应出很高的感应电压，而计算机等电子器件又是对干扰非常敏感的元件，因此极易造成微机保护和综合自动化系统模块损坏，或者导致微机保护误动或拒动。

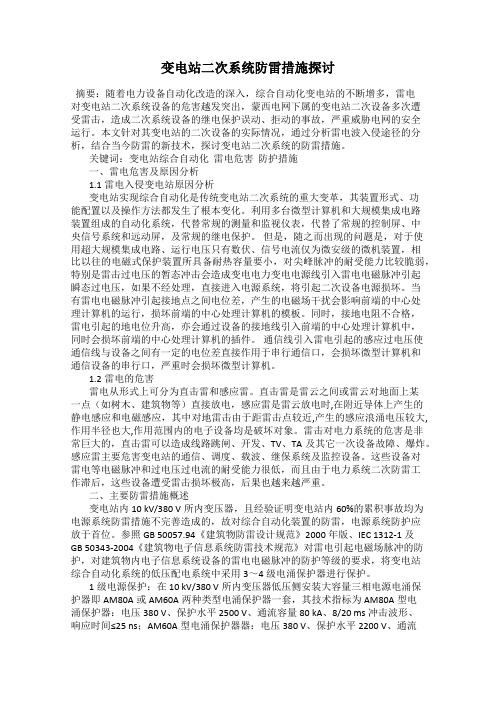

变电站二次系统防雷措施探讨摘要：随着电力设备自动化改造的深入，综合自动化变电站的不断增多，雷电对变电站二次系统设备的危害越发突出，蒙西电网下属的变电站二次设备多次遭受雷击，造成二次系统设备的继电保护误动、拒动的事故，严重威胁电网的安全运行。
本文针对其变电站的二次设备的实际情况，通过分析雷电波入侵途径的分析，结合当今防雷的新技术，探讨变电站二次系统的防雷措施。
关键词：变电站综合自动化雷电危害防护措施一、雷电危害及原因分析1.1雷电入侵变电站原因分析变电站实现综合自动化是传统变电站二次系统的重大变革，其装置形式、功能配置以及操作方法都发生了根本变化。
利用多台微型计算机和大规模集成电路装置组成的自动化系统，代替常规的测量和监视仪表，代替了常规的控制屏、中央信号系统和远动屏，及常规的继电保护。
但是，随之而出现的问题是，对于使用超大规模集成电路、运行电压只有数伏、信号电流仅为微安级的微机装置，相比以往的电磁式保护装置所具备耐热容量要小，对尖峰脉冲的耐受能力比较脆弱，特别是雷击过电压的暂态冲击会造成变电电力变电电源线引入雷电电磁脉冲引起瞬态过电压，如果不经处理，直接进入电源系统，将引起二次设备电源损坏。
当有雷电电磁脉冲引起接地点之间电位差，产生的电磁场干扰会影响前端的中心处理计算机的运行，损坏前端的中心处理计算机的模板。
同时，接地电阻不合格，雷电引起的地电位升高，亦会通过设备的接地线引入前端的中心处理计算机中，同时会损坏前端的中心处理计算机的插件。
通信线引入雷电引起的感应过电压使通信线与设备之间有一定的电位差直接作用于串行通信口，会损坏微型计算机和通信设备的串行口，严重时会损坏微型计算机。
1.2雷电的危害雷电从形式上可分为直击雷和感应雷。
直击雷是雷云之间或雷云对地面上某一点（如树木、建筑物等）直接放电，感应雷是雷云放电时,在附近导体上产生的静电感应和电磁感应，其中对地雷击由于距雷击点较近,产生的感应浪涌电压较大,作用半径也大,作用范围内的电子设备均是破坏对象。
电力系统变电站二次设备的防雷措施摘要：变电站是电力传输的核心枢纽，二次设备关系到变电站的安全运行。
发生雷击事故时，容易造成二次设备损坏，导致保护失灵、误动等不良后果，严重威胁变电站供电安全。
如何有效规避雷击危害，提高变电站供电可靠性是变电站建设和运行过程中的重要课题。
本文在总结雷击危害的基础上，对现阶段的主要防雷措施进行阐述，为今后设计、施工以及安全运行积累经验。
关键词：电力系统；变电站；二次设备；防雷措施导言针对变电站主体功能的保护、测量、控制与自动化等一系列设备体系被称之为二次设备。
二次设备对变电功能组件的控制与保护是必不可少的。
从设计与施工角度来看，二次设备在实际的应用过程中往往为低压设备，甚至是基于直流或者感应电压而工作的电气元件。
二次设备对于电压的变化极为敏感，而对于电压或电流的过载极限要求更为苛刻。
在同等雷击条件下（包括感应雷击），如果防雷保护措施不完善，则二次设备的损毁程度更为明显。
因此，有必要采取措施来强化二次设备的防雷保护。
与此同时，由于二次设备与一次设备之间存在显著的关联，对于一次设备的保护会影响到二次设备的有效性与安全性，这就增加了变电站二次防雷措施的难度。
1变电站电子设备防雷的概述1.1变电站电子设备防雷的重要性我国幅员辽阔，雷电灾害活动频繁，对整个电力系统构成严重威胁。
天空与大地之间存在着正负电荷，形成一个巨大的电容器。
上方的水蒸气凝结成雨或冰雹，本身携带正电荷，降落到地面，遇到负电荷发生碰撞，容易发生电击。
随着变电站自动化的深入，电子设备也大量出现在变电站中，一些电子设备热容量较大，对雷电承受能力强，但对另外一些承受力差的设备来说，给了雷电可乘之机。
雷电作用在这些敏感的电子元件上，对设备造成干扰或损坏。
变电站内集中了很多电子设备，这些设备都是在电压、电流作用下运行，一旦受到雷电的干扰，很容易造成供电系统部分区域停电，甚至发生电网瓦解或瘫痪，影响电力系统的安全、稳定运行。
