信号分析离散傅里叶变换实验报告

数字信号处理实验报告实验二应用快速傅立叶变换对信号进行频谱分析2011年12月7日一、实验目的1、通过本实验，进一步加深对DFT 算法原理合基本性质的理解，熟悉FFT 算法 原理和FFT 子程序的应用。

2、掌握应用FFT 对信号进行频谱分析的方法。

3、通过本实验进一步掌握频域采样定理。

4、了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

二、实验原理与方法1、一个连续时间信号)(t x a 的频谱可以用它的傅立叶变换表示()()j t a a X j x t e dt +∞-Ω-∞Ω=⎰2、对信号进行理想采样，得到采样序列()()a x n x nT =3、以T 为采样周期，对)(n x 进行Z 变换()()n X z x n z +∞--∞=∑4、当ωj ez =时，得到序列傅立叶变换SFT()()j j n X e x n e ωω+∞--∞=∑5、ω为数字角频率sT F ωΩ=Ω=6、已经知道：12()[()]j a m X e X j T T Tωωπ+∞-∞=-∑ ( 2-6 )7、序列的频谱是原模拟信号的周期延拓，即可以通过分析序列的频谱，得到相应连续信号的频谱。

（信号为有限带宽，采样满足Nyquist 定理）8、无线长序列可以用有限长序列来逼近，对于有限长序列可以使用离散傅立叶变换（DFT ）。

可以很好的反映序列的频域特性，且易于快速算法在计算机上实现。

当序列()x n 的长度为N 时，它的离散傅里叶变换为：1()[()]()N knN n X k DFT x n x n W-===∑ 其中2jNN W eπ-=，它的反变换定义为：101()[()]()N knN k x n IDFT X k X k W N --===∑比较Z 变换式 ( 2-3 ) 和DFT 式 ( 2-7 )，令kN z W -=则1()()[()]|kNN nkN N Z W X z x n W DFT x n ---====∑ 因此有()()|kNz W X k X z -==k N W -是Z 平面单位圆上幅角为2kNπω=的点，也即是将单位圆N 等分后的第k 点。

一、实验目的1. 了解傅里叶变换的基本原理和方法。

2. 掌握傅里叶变换在信号处理中的应用。

3. 通过实验验证傅里叶变换在信号处理中的效果。

二、实验原理傅里叶变换是一种将信号从时域转换为频域的方法，它可以将一个复杂的信号分解为一系列不同频率的正弦波和余弦波的叠加。

傅里叶变换的基本原理是：任何周期信号都可以表示为一系列不同频率的正弦波和余弦波的叠加。

三、实验仪器与材料1. 实验箱2. 信号发生器3. 示波器4. 计算机及傅里叶变换软件四、实验步骤1. 设置信号发生器，产生一个正弦信号，频率为f1，幅度为A1。

2. 将信号发生器输出的信号输入到实验箱，通过示波器观察该信号。

3. 利用傅里叶变换软件对观察到的信号进行傅里叶变换，得到频谱图。

4. 改变信号发生器的频率，分别产生频率为f2、f3、f4的正弦信号，重复步骤2-3。

5. 分析不同频率信号的频谱图，观察傅里叶变换在信号处理中的应用。

五、实验数据与结果1. 当信号发生器频率为f1时，示波器显示的信号波形如图1所示。

图1：频率为f1的正弦信号波形2. 对频率为f1的正弦信号进行傅里叶变换，得到的频谱图如图2所示。

图2：频率为f1的正弦信号的频谱图从图2可以看出，频率为f1的正弦信号在频域中只有一个频率成分，即f1。

3. 重复步骤4，分别对频率为f2、f3、f4的正弦信号进行傅里叶变换，得到的频谱图分别如图3、图4、图5所示。

图3：频率为f2的正弦信号的频谱图图4：频率为f3的正弦信号的频谱图图5：频率为f4的正弦信号的频谱图从图3、图4、图5可以看出，不同频率的正弦信号在频域中分别只有一个频率成分，即对应的f2、f3、f4。

六、实验分析与讨论1. 傅里叶变换可以将信号从时域转换为频域，方便我们分析信号的频率成分。

2. 通过傅里叶变换，我们可以得到信号的频谱图，直观地观察信号的频率成分。

3. 实验结果表明，傅里叶变换在信号处理中具有重要作用，可以应用于信号分解、滤波、调制等领域。

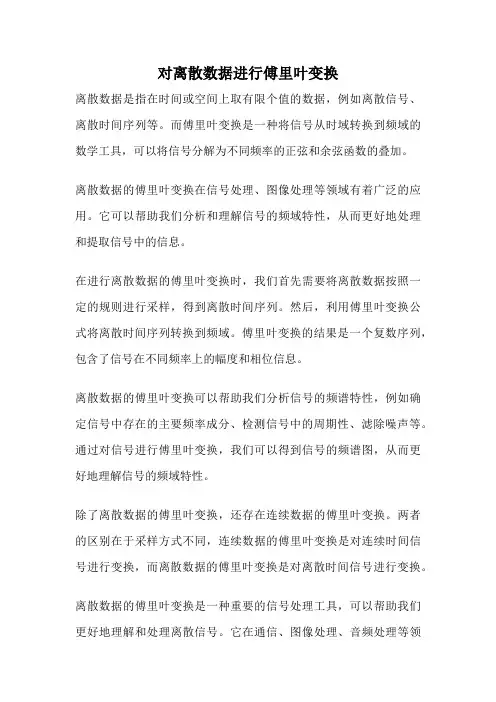

对离散数据进行傅里叶变换
离散数据是指在时间或空间上取有限个值的数据，例如离散信号、离散时间序列等。

而傅里叶变换是一种将信号从时域转换到频域的数学工具，可以将信号分解为不同频率的正弦和余弦函数的叠加。

离散数据的傅里叶变换在信号处理、图像处理等领域有着广泛的应用。

它可以帮助我们分析和理解信号的频域特性，从而更好地处理和提取信号中的信息。

在进行离散数据的傅里叶变换时，我们首先需要将离散数据按照一定的规则进行采样，得到离散时间序列。

然后，利用傅里叶变换公式将离散时间序列转换到频域。

傅里叶变换的结果是一个复数序列，包含了信号在不同频率上的幅度和相位信息。

离散数据的傅里叶变换可以帮助我们分析信号的频谱特性，例如确定信号中存在的主要频率成分、检测信号中的周期性、滤除噪声等。

通过对信号进行傅里叶变换，我们可以得到信号的频谱图，从而更好地理解信号的频域特性。

除了离散数据的傅里叶变换，还存在连续数据的傅里叶变换。

两者的区别在于采样方式不同，连续数据的傅里叶变换是对连续时间信号进行变换，而离散数据的傅里叶变换是对离散时间信号进行变换。

离散数据的傅里叶变换是一种重要的信号处理工具，可以帮助我们更好地理解和处理离散信号。

它在通信、图像处理、音频处理等领
域有着广泛的应用前景。

通过对离散数据进行傅里叶变换，我们可以更好地理解信号的频域特性，从而提高信号处理的效果。

信号分析与处理实验报告一、实验目的1.了解信号分析与处理的基本概念和方法；2.掌握信号分析与处理的基本实验操作；3.熟悉使用MATLAB进行信号分析与处理。

二、实验原理信号分析与处理是指利用数学和计算机技术对信号进行分析和处理的过程。

信号分析的目的是了解信号的特性和规律，通过对信号的频域、时域和幅频特性等进行分析，获取信号的频率、幅度、相位等信息。

信号处理的目的是对信号进行数据处理，提取信号的有效信息，优化信号的质量。

信号分析和处理的基本方法包括时域分析、频域分析和滤波处理。

时域分析主要是对信号的时变过程进行分析，常用的方法有波形分析和自相关分析。

频域分析是将信号转换到频率域进行分析，常用的方法有傅里叶级数和离散傅里叶变换。

滤波处理是根据信号的特性选择适当的滤波器对信号进行滤波，常用的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

三、实验内容1.信号的时域分析将给定的信号进行波形分析，绘制信号的时域波形图；进行自相关分析，计算信号的自相关函数。

2.信号的频域分析使用傅里叶级数将信号转换到频域，绘制信号的频域图谱；使用离散傅里叶变换将信号转换到频域，绘制信号的频域图谱。

3.滤波处理选择合适的滤波器对信号进行滤波处理，观察滤波前后的信号波形和频谱。

四、实验步骤与数据1.时域分析选择一个信号进行时域分析，记录信号的波形和自相关函数。

2.频域分析选择一个信号进行傅里叶级数分析，记录信号的频谱；选择一个信号进行离散傅里叶变换分析，记录信号的频谱。

3.滤波处理选择一个信号，设计适当的滤波器对信号进行滤波处理，记录滤波前后的信号波形和频谱。

五、实验结果分析根据实验数据绘制的图像进行分析，对比不同信号在时域和频域上的特点。

观察滤波前后信号波形和频谱的变化，分析滤波效果的好坏。

分析不同滤波器对信号的影响，总结滤波处理的原理和方法。

六、实验总结通过本次实验，我们了解了信号分析与处理的基本概念和方法，掌握了信号分析与处理的基本实验操作，熟悉了使用MATLAB进行信号分析与处理。

FFT算法分析实验实验报告一、实验目的快速傅里叶变换（Fast Fourier Transform，FFT）是数字信号处理中一种非常重要的算法。

本次实验的目的在于深入理解 FFT 算法的基本原理、性能特点，并通过实际编程实现和实验数据分析，掌握 FFT 算法在频谱分析中的应用。

二、实验原理FFT 算法是离散傅里叶变换（Discrete Fourier Transform，DFT）的快速计算方法。

DFT 的定义为：对于长度为 N 的序列 x(n)，其 DFT 为X(k) ＝∑n=0 到 N-1 x(n) e^（j 2π k n ／ N) ，其中 j 为虚数单位。

FFT 算法基于分治法的思想，将 N 点 DFT 分解为多个较小规模的DFT，从而大大减少了计算量。

常见的 FFT 算法有基 2 算法、基 4 算法等。

三、实验环境本次实验使用的编程语言为 Python，主要依赖 numpy 库来实现 FFT 计算和相关的数据处理。

四、实验步骤1、生成测试信号首先，生成一个包含不同频率成分的正弦波叠加信号，例如100Hz、200Hz 和 300Hz 的正弦波。

设定采样频率为 1000Hz，采样时间为 1 秒，以获取足够的采样点进行分析。

2、进行 FFT 计算使用 numpy 库中的 fft 函数对生成的测试信号进行 FFT 变换。

3、频谱分析计算 FFT 结果的幅度谱和相位谱。

通过幅度谱确定信号中各个频率成分的强度。

4、误差分析与理论上的频率成分进行对比，计算误差。

五、实验结果与分析1、幅度谱分析观察到在 100Hz、200Hz 和 300Hz 附近出现明显的峰值，对应于生成信号中的频率成分。

峰值的大小反映了相应频率成分的强度。

2、相位谱分析相位谱显示了各个频率成分的相位信息。

3、误差分析计算得到的频率与理论值相比，存在一定的误差，但在可接受范围内。

误差主要来源于采样过程中的量化误差以及 FFT 算法本身的近似处理。

傅里叶变换实验报告傅里叶变换实验报告引言：傅里叶变换是一种重要的数学工具，广泛应用于信号处理、图像处理、物理学、工程学等领域。

本次实验旨在通过实际操作和数据分析，深入了解傅里叶变换的原理、特性以及应用。

一、实验目的本实验的目的是通过实际操作，掌握傅里叶变换的基本原理，了解其在信号处理中的应用，并能够正确进行频域分析。

二、实验仪器和材料1. 信号发生器2. 示波器3. 计算机4. 傅里叶变换软件三、实验步骤1. 将信号发生器与示波器连接，并设置合适的频率和幅度，产生一个正弦信号。

2. 通过示波器观察并记录原始信号的时域波形。

3. 将示波器输出的信号通过音频线连接到计算机的输入端口。

4. 打开傅里叶变换软件，选择输入信号源为计算机输入端口，并进行采样。

5. 在傅里叶变换软件中，通过选择合适的窗函数、采样频率和采样点数，进行傅里叶变换。

6. 观察并记录变换后的频域波形，并进行分析。

四、实验结果与分析通过实验操作和数据分析，我们得到了信号的时域波形和频域波形。

在时域波形中，我们可以清晰地看到正弦信号的周期性特征，而在频域波形中，我们可以看到信号的频率成分。

傅里叶变换将信号从时域转换到频域，通过分析频域波形，我们可以得到信号的频率成分。

在实验中，我们可以通过改变信号发生器的频率和幅度，观察频域波形的变化，进一步理解傅里叶变换的原理和特性。

此外，傅里叶变换还可以用于信号滤波。

通过观察频域波形，我们可以选择性地去除某些频率成分，从而实现信号的滤波处理。

这在音频处理、图像处理等领域中具有广泛的应用。

五、实验总结本次实验通过实际操作和数据分析，深入了解了傅里叶变换的原理、特性以及应用。

傅里叶变换作为一种重要的数学工具，在信号处理、图像处理等领域中具有广泛的应用前景。

通过本次实验，我们不仅掌握了傅里叶变换的基本原理和操作方法，还深入了解了信号的时域和频域特性。

这对于我们进一步研究和应用傅里叶变换具有重要的意义。

总之，傅里叶变换是一项重要的数学工具，通过实际操作和数据分析，我们可以更好地理解和应用傅里叶变换，为信号处理和图像处理等领域的研究和应用提供有力支持。

南京邮电大学实验报告实验名称：离散时间信号与系统的时、频域表示离散傅立叶变换和z变换数字滤波器的频域分析和实现数字滤波器的设计课程名称数字信号处理A(双语) 班级学号B13011025姓名陈志豪开课时间2015/2016学年，第1学期实验名称：离散时间信号与系统的时、频域表示实验目的和任务：熟悉Matlab基本命令，理解和掌握离散时间信号与系统的时、频域表示及简单应用。

在Matlab环境中，按照要求产生序列，对序列进行基本运算；对简单离散时间系统进行仿真，计算线性时不变（LTI）系统的冲激响应和卷积输出；计算和观察序列的离散时间傅立叶变换（DTFT）幅度谱和相位谱。

实验内容：基本序列产生和运算：Q1.1～1.3，Q1.23，Q1.30～1.33离散时间系统仿真：Q2.1～2.3LTI系统：Q2.19，Q2.21，Q2.28DTFT：Q3.1，Q3.2，Q3.4实验过程与结果分析：Q1.1运行程序P1.1，以产生单位样本序列u[n]并显示它。

clf;n = -10:20;u = [zeros(1,10) 1 zeros(1,20)];stem(n,u);xlabel('Time index n');ylabel('Amplitude');title('Unit Sample Sequence');axis([-10 20 0 1.2]);Q1.2 命令clf，axis，title，xlabel和ylabel命令的作用是什么？答：clf命令的作用：清除图形窗口上的图形；axis命令的作用：设置坐标轴的范围和显示方式；title命令的作用：给当前图片命名；xlabel命令的作用：添加x坐标标注；ylabel c命令的作用：添加y坐标标注；Q1.3修改程序P1.1，以产生带有延时11个样本的延迟单位样本序列ud[n]。

运行修改的程序并显示产生的序列。

clf;n = -10:20;u = [zeros(1,21) 1 zeros(1,9)];stem(n,u);xlabel('Time index n');ylabel('Amplitude');title('Unit Sample Sequence');axis([-10 20 0 1.2]);Q1.23修改上述程序，以产生长度为50、频率为0.08、振幅为2.5、相移为90度的一个正弦序列并显示它。

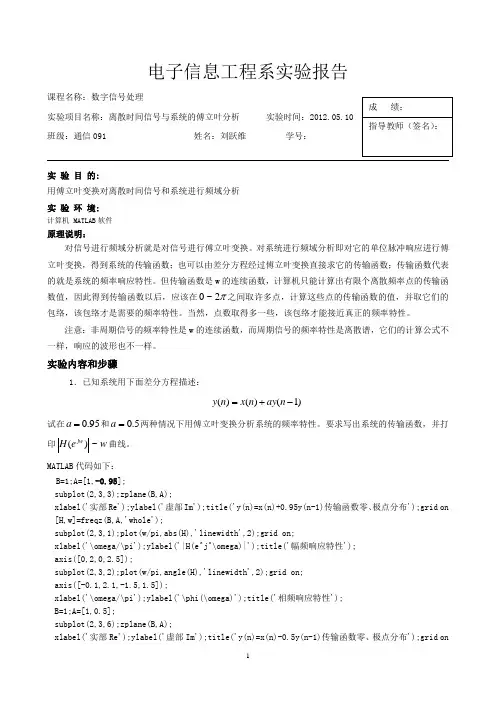

电子信息工程系实验报告课程名称：数字信号处理实验项目名称：离散时间信号与系统的傅立叶分析 实验时间：班级：通信091 姓名：刘跃维 学号：实 验 目 的:用傅立叶变换对离散时间信号和系统进行频域分析实 验 环 境:计算机 MATLAB 软件原理说明：对信号进行频域分析就是对信号进行傅立叶变换。

对系统进行频域分析即对它的单位脉冲响应进行傅立叶变换，得到系统的传输函数；也可以由差分方程经过傅立叶变换直接求它的传输函数；传输函数代表的就是系统的频率响应特性。

但传输函数是w 的连续函数，计算机只能计算出有限个离散频率点的传输函数值，因此得到传输函数以后，应该在π2~0之间取许多点，计算这些点的传输函数的值，并取它们的包络，该包络才是需要的频率特性。

当然，点数取得多一些，该包络才能接近真正的频率特性。

注意：非周期信号的频率特性是w 的连续函数，而周期信号的频率特性是离散谱，它们的计算公式不一样，响应的波形也不一样。

实验内容和步骤1．已知系统用下面差分方程描述：)1()()(-+=n ay n x n y试在95.0=a 和5.0=a 两种情况下用傅立叶变换分析系统的频率特性。

要求写出系统的传输函数，并打印w e H jw ~)(曲线。

MATLAB 代码如下：B=1;A=[1,-0.95];subplot(2,3,3);zplane(B,A);xlabel('实部Re');ylabel('虚部Im');title('y(n)=x(n)+0.95y(n-1)传输函数零、极点分布');grid on[H,w]=freqz(B,A,'whole');subplot(2,3,1);plot(w/pi,abs(H),'linewidth',2);grid on;xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|');title('幅频响应特性');axis([0,2,0,2.5]);subplot(2,3,2);plot(w/pi,angle(H),'linewidth',2);grid on;axis([-0.1,2.1,-1.5,1.5]);xlabel('\omega/\pi');ylabel('\phi(\omega)');title('相频响应特性');B=1;A=[1,0.5];subplot(2,3,6);zplane(B,A);xlabel('实部Re');ylabel('虚部Im');title('y(n)=x(n)-0.5y(n-1)传输函数零、极点分布');grid on[H,w]=freqz(B,A,'whole');subplot(2,3,4);plot(w/pi,abs(H),'linewidth',2);grid on;xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|');title('幅频响应特性');axis([0,2,0,2.5]);subplot(2,3,5);plot(w/pi,angle(H),'linewidth',2);grid on;axis([-0.1,2.1,-1.5,1.5]);xlabel('\omega/\pi');ylabel('\phi(\omega)');title('相频响应特性');运行结果如下图所示：2．已知两系统分别用下面差分方程描述：)1()()(1-+=n x n x n y)1()()(2--=n x n x n y 试分别写出它们的传输函数，并分别打印w e H jw ~)(曲线。

信息科学与工程学院《信号与系统》实验报告四专业班级电信 09－班姓名学号实验时间 2011 年月日指导教师陈华丽成绩实验名称离散信号的频域分析实验目的1. 掌握离散信号谱分析的方法：序列的傅里叶变换、离散傅里叶级数、离散傅里叶变换、快速傅里叶变换，进一步理解这些变换之间的关系；2. 掌握序列的傅里叶变换、离散傅里叶级数、离散傅里叶变换、快速傅里叶变换的Matlab实现；3. 熟悉FFT算法原理和FFT子程序的应用。

4. 学习用FFT对连续信号和离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用FFT。

实验内容1.对连续信号)()sin()(0tutAetx taΩα-=（128.444=A，πα250=，πΩ250=）进行理想采样，可得采样序列50)()sin()()(0≤≤==-nnunTAenTxnx nTaΩα。

图1给出了)(txa的幅频特性曲线，由此图可以确定对)(txa采用的采样频率。

分别取采样频率为1KHz、300Hz和200Hz，画出所得采样序列)(nx的幅频特性)(ωj eX。

并观察是否存在频谱混叠。

图1 连续信号)()sin()(0tutAetx taΩα-=2. 设)52.0cos()48.0cos()(nnnxππ+=（1）取)(nx（100≤≤n）时，求)(nx的FFT变换)(kX，并绘出其幅度曲线。

（2）将(1)中的)(nx以补零方式加长到200≤≤n，求)(kX并绘出其幅度曲线。

（3）取)(nx（1000≤≤n），求)(kX并绘出其幅度曲线。

（4）观察上述三种情况下，)(nx的幅度曲线是否一致？为什么？3. （1）编制信号产生子程序，产生以下典型信号供谱分析用。

11,03()8,470,n nx n n nn+≤≤⎧⎪=-≤≤⎨⎪⎩其它2()cos4x n nπ=3()sin8x n nπ=4()cos8cos16cos20x t t t tπππ=++10.80.60.40.20100200300400500xa(jf)f /Hz（2）对信号1()x n ，2()x n ，3()x n 进行两次谱分析，FFT 的变换区间N 分别取8和16，观察两次的结果是否一致？为什么？（3）连续信号4()x n 的采样频率64s f Hz =，16,32,64N =。

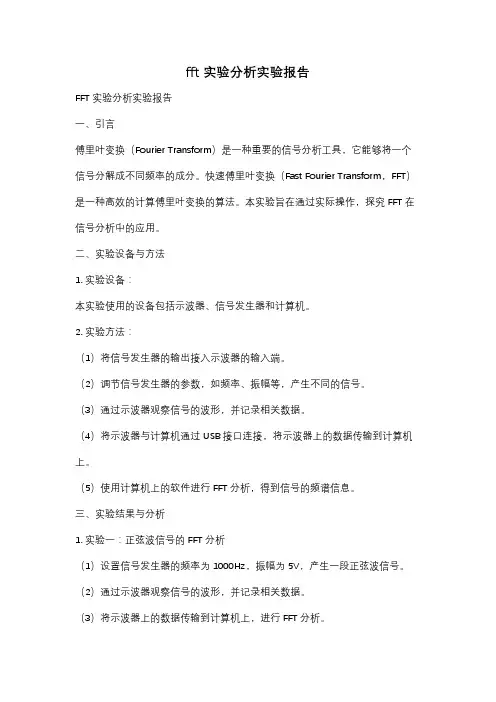

fft实验分析实验报告FFT实验分析实验报告一、引言傅里叶变换（Fourier Transform）是一种重要的信号分析工具，它能够将一个信号分解成不同频率的成分。

快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效的计算傅里叶变换的算法。

本实验旨在通过实际操作，探究FFT在信号分析中的应用。

二、实验设备与方法1. 实验设备：本实验使用的设备包括示波器、信号发生器和计算机。

2. 实验方法：（1）将信号发生器的输出接入示波器的输入端。

（2）调节信号发生器的参数，如频率、振幅等，产生不同的信号。

（3）通过示波器观察信号的波形，并记录相关数据。

（4）将示波器与计算机通过USB接口连接，将示波器上的数据传输到计算机上。

（5）使用计算机上的软件进行FFT分析，得到信号的频谱信息。

三、实验结果与分析1. 实验一：正弦波信号的FFT分析（1）设置信号发生器的频率为1000Hz，振幅为5V，产生一段正弦波信号。

（2）通过示波器观察信号的波形，并记录相关数据。

（3）将示波器上的数据传输到计算机上，进行FFT分析。

实验结果显示，正弦波信号的频谱图呈现出单个峰值，且峰值位于1000Hz处。

这说明FFT能够准确地分析出信号的频率成分，并将其可视化展示。

2. 实验二：方波信号的FFT分析（1）设置信号发生器的频率为500Hz，振幅为5V，产生一段方波信号。

（2）通过示波器观察信号的波形，并记录相关数据。

（3）将示波器上的数据传输到计算机上，进行FFT分析。

实验结果显示，方波信号的频谱图呈现出多个峰值，且峰值位于500Hz的倍数处。

这说明方波信号由多个频率成分叠加而成，FFT能够将其分解出来，并显示出各个频率成分的强度。

3. 实验三：复杂信号的FFT分析（1）设置信号发生器的频率为100Hz和200Hz，振幅分别为3V和5V，产生一段复杂信号。

（2）通过示波器观察信号的波形，并记录相关数据。

（3）将示波器上的数据传输到计算机上，进行FFT分析。

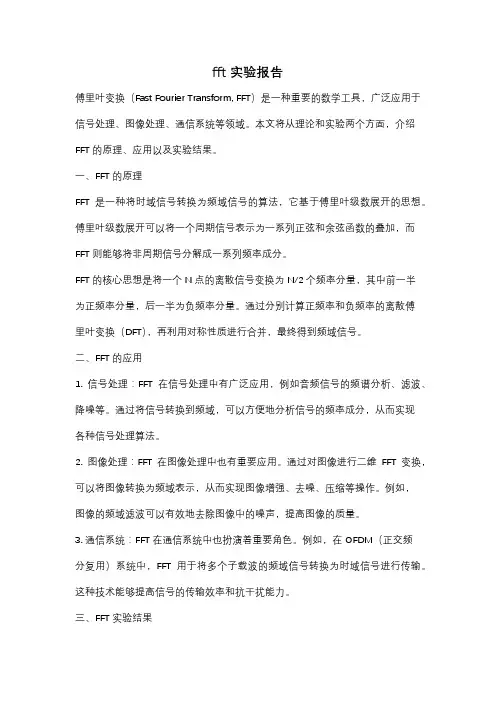

fft实验报告傅里叶变换（Fast Fourier Transform, FFT）是一种重要的数学工具，广泛应用于信号处理、图像处理、通信系统等领域。

本文将从理论和实验两个方面，介绍FFT的原理、应用以及实验结果。

一、FFT的原理FFT是一种将时域信号转换为频域信号的算法，它基于傅里叶级数展开的思想。

傅里叶级数展开可以将一个周期信号表示为一系列正弦和余弦函数的叠加，而FFT则能够将非周期信号分解成一系列频率成分。

FFT的核心思想是将一个N点的离散信号变换为N/2个频率分量，其中前一半为正频率分量，后一半为负频率分量。

通过分别计算正频率和负频率的离散傅里叶变换（DFT），再利用对称性质进行合并，最终得到频域信号。

二、FFT的应用1. 信号处理：FFT在信号处理中有广泛应用，例如音频信号的频谱分析、滤波、降噪等。

通过将信号转换到频域，可以方便地分析信号的频率成分，从而实现各种信号处理算法。

2. 图像处理：FFT在图像处理中也有重要应用。

通过对图像进行二维FFT变换，可以将图像转换为频域表示，从而实现图像增强、去噪、压缩等操作。

例如，图像的频域滤波可以有效地去除图像中的噪声，提高图像的质量。

3. 通信系统：FFT在通信系统中也扮演着重要角色。

例如，在OFDM（正交频分复用）系统中，FFT用于将多个子载波的频域信号转换为时域信号进行传输。

这种技术能够提高信号的传输效率和抗干扰能力。

三、FFT实验结果为了验证FFT算法的正确性和效果，我们进行了一系列实验。

首先，我们使用MATLAB编程实现了FFT算法，并将其应用于音频信号处理。

通过对一段音频信号进行FFT变换，我们成功地获得了该信号的频谱图，并观察到不同频率成分的存在。

接下来，我们将FFT算法应用于图像处理。

我们选择了一张包含噪声的图像，并对其进行FFT变换。

通过对频域图像进行滤波操作，我们成功去除了图像中的噪声，并获得了清晰的图像。

最后，我们将FFT算法应用于通信系统中的OFDM技术。

实验一 信号及系统的谱分析学号 姓名注：1）此次实验作为《数字信号处理》课程实验成绩的重要依据，请同学们认真、独立完成，不得抄袭。

2）请在授课教师规定的时间内完成；3）完成作业后，请以word 格式保存，文件名为：学号+姓名4）请通读全文，依据第2及第3 两部分内容，认真填写第4部分所需的实验数据，并完成实验分析。

1. 实验目的(1) 熟练利用DFT 计算公式对信号进行谱分析， 加深DFT 算法原理和基本性质的理解。

(2) 利用卷积方法计算信号经过离散系统输出响应，并观察输出信号的频谱变化。

(3) 熟悉FFT 算法原理和FFT 子程序的应用，掌握利用函数fft.m 对离散信号及系统响应进行频域分析。

(4) 理解并掌握利用FFT 实现线性卷积的方法。

了解可能出现的分析误差及其原因， 以便在实际中正确应用FFT 。

2. 实验原理与方法1）离散傅里叶变换（DFT ）的基本原理离散傅里叶变换（DFT ）是分析有限长序列频谱成分的重要工具，在信号处理的理论上有重要意义。

由于其可以在计算机上实现谱分析、 卷积、相关等主要的信号频谱分析过程，因此DFT 的快速算法得到了广泛的应用。

实现DFT 的基本计算公式如下：2）系统响应信号的时域分析（卷积运算）离散信号输入离散系统后，若系统起始状态为0，则系统的响应输出是 其方框图表示如下：[][]∑∑-=--=====110)(1)()()()()(N k nkN N n nkNW k X Nk X IDFT n x W n x n x DFT k X[][]h n x n *[][][]zs y n h n x n =*图 1在matlab 中 计算卷积的函数为y=conv(x,h)。

3）FFT 实现线性卷积的快速计算设一离散线性移不变系统的冲激响应为 ，长度为L 点；其输入信号为 ，长度为M 点；其输出为 ，长度为M+L-1点。

当满足一定条件 时，有限长序列的线性卷积可用圆周卷积和来代替，而圆周卷积可用FFT 来计算，从而可以大大提高运算速度。

第1篇一、实验背景随着信息技术的飞速发展，数字信号处理（DSP）技术已成为通信、图像处理、语音识别等领域的重要工具。

本实验旨在通过一系列实验，加深对数字信号处理基本原理和方法的理解，提高实际应用能力。

二、实验目的1. 理解数字信号处理的基本概念和原理。

2. 掌握常用信号处理算法的MATLAB实现。

3. 培养分析和解决实际问题的能力。

三、实验内容本实验共分为五个部分，具体如下：1. 离散时间信号的基本操作（1）实验目的：熟悉离散时间信号的基本操作，如加法、减法、乘法、除法、延时、翻转等。

（2）实验步骤：- 使用MATLAB生成两个离散时间信号。

- 对信号进行基本操作，如加法、减法、乘法、除法、延时、翻转等。

- 观察并分析操作结果。

2. 离散时间系统的时域分析（1）实验目的：掌握离散时间系统的时域分析方法，如单位脉冲响应、零状态响应、零输入响应等。

（2）实验步骤：- 使用MATLAB设计一个离散时间系统。

- 计算系统的单位脉冲响应、零状态响应和零输入响应。

- 分析系统特性。

（1）实验目的：掌握离散时间信号的频域分析方法，如快速傅里叶变换（FFT）、离散傅里叶变换（DFT）等。

（2）实验步骤：- 使用MATLAB生成一个离散时间信号。

- 对信号进行FFT和DFT变换。

- 分析信号频谱。

4. 数字滤波器的设计与实现（1）实验目的：掌握数字滤波器的设计与实现方法，如巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

（2）实验步骤：- 使用MATLAB设计一个低通滤波器。

- 使用窗函数法实现滤波器。

- 对滤波器进行性能分析。

5. 信号处理在实际应用中的案例分析（1）实验目的：了解信号处理在实际应用中的案例分析，如语音信号处理、图像处理等。

（2）实验步骤：- 选择一个信号处理应用案例。

- 分析案例中使用的信号处理方法。

- 总结案例中的经验和教训。

四、实验结果与分析1. 离散时间信号的基本操作实验结果表明，离散时间信号的基本操作简单易懂，通过MATLAB可以实现各种操作，方便快捷。

实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。

二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。

其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。

傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。

在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。

傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。

在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。

FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。

频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。

三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。

实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。

四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。

matlab 离散信号频谱分析实验报告实验目的：本实验旨在通过使用MATLAB软件对离散信号进行频谱分析，探究信号的频谱特性，并通过实验结果验证频谱分析的有效性和准确性。

实验原理：频谱分析是一种将信号从时域转换到频域的方法，通过分析信号的频谱特性可以了解信号的频率分布情况。

离散信号频谱分析主要基于离散傅里叶变换（DFT）和快速傅里叶变换（FFT）算法。

实验步骤：1. 生成离散信号：使用MATLAB中的函数生成一个离散信号，可以选择正弦信号、方波信号或其他类型的信号。

2. 绘制时域波形：将生成的离散信号在时域上进行绘制，观察信号的波形特征。

3. 进行频谱分析：使用MATLAB中的DFT或FFT函数对离散信号进行频谱分析，得到信号的频谱图像。

4. 绘制频谱图像：将频谱分析得到的结果进行绘制，观察信号在频域上的频率分布情况。

5. 分析频谱特性：根据频谱图像，分析信号的主要频率成分、频谱密度等特性。

实验结果与分析：通过实验我们选择了一个正弦信号作为实验对象，其频率为100Hz，幅值为1。

首先，我们绘制了该正弦信号的时域波形，观察到信号呈现出周期性的振荡特征。

接下来，我们使用MATLAB中的FFT函数对该离散信号进行频谱分析。

得到的频谱图像显示，信号的主要频率成分为100Hz，且幅值为1。

此外，频谱图像还显示了信号在其他频率上的幅值衰减情况，表明信号在频域上存在多个频率成分。

根据频谱图像，我们可以进一步分析信号的频谱特性。

首先，信号的主要频率成分为100Hz，这意味着信号的主要周期为0.01秒。

其次，频谱图像显示了信号在其他频率上的幅值衰减情况，说明信号在频域上存在多个频率成分，这可能与信号的采样率和信号源本身的特性有关。

实验结论：通过本次实验，我们成功地使用MATLAB对离散信号进行了频谱分析，并得到了信号的频谱图像。

实验结果表明，频谱分析是一种有效的信号分析方法，可以揭示信号的频率分布情况和频谱特性。

一、实验目的1. 理解傅里叶变换的基本原理及其在信号处理中的应用。

2. 掌握傅里叶变换的数学计算方法。

3. 利用MATLAB软件实现傅里叶变换，并对实验结果进行分析。

二、实验原理傅里叶变换是一种重要的信号处理方法，它可以将信号从时域转换到频域。

在频域中，信号的特征更加明显，便于分析和处理。

傅里叶变换的基本原理是将一个信号分解为不同频率的正弦波和余弦波的叠加。

傅里叶变换分为连续傅里叶变换（CFT）和离散傅里叶变换（DFT）。

CFT适用于连续信号，而DFT适用于离散信号。

在本实验中，我们将使用DFT。

三、实验步骤1. 利用MATLAB软件创建一个时域信号，如正弦波、方波或三角波。

2. 对信号进行采样，得到离散信号。

3. 使用MATLAB的fft函数对离散信号进行傅里叶变换。

4. 分析傅里叶变换后的频谱，观察信号在不同频率下的能量分布。

5. 对频谱进行滤波处理，提取感兴趣的特征。

6. 将滤波后的频谱进行逆傅里叶变换，还原信号。

四、实验结果与分析1. 信号创建在本实验中，我们创建了一个频率为50Hz的正弦波信号，采样频率为1000Hz。

2. 傅里叶变换使用MATLAB的fft函数对信号进行傅里叶变换，得到频谱。

观察频谱，发现50Hz 处的能量最大，与信号频率一致。

3. 滤波处理对频谱进行低通滤波，保留50Hz以下的频率成分，滤除高于50Hz的频率成分。

然后对滤波后的频谱进行逆傅里叶变换，还原信号。

观察还原后的信号，发现高频噪声被滤除，信号质量得到提高。

4. 逆傅里叶变换将滤波后的频谱进行逆傅里叶变换，还原信号。

观察还原后的信号，发现其波形与原始信号基本一致，但噪声明显减少。

五、实验结论1. 通过本实验，我们掌握了傅里叶变换的基本原理和计算方法。

2. 利用MATLAB软件可以方便地实现傅里叶变换，并对实验结果进行分析。

3. 傅里叶变换在信号处理中具有广泛的应用，如信号滤波、图像处理、通信等领域。

4. 本实验验证了傅里叶变换在噪声抑制方面的有效性，有助于提高信号质量。

实验二 离散时间傅里叶变换一、实验原理经由正、逆离散时间傅里叶变换表达的傅里叶表示式是信号分析的一个关键部分，下面是分析方程与综合方程。

∑∞-∞=-=n n j j e n x e X ωω][)( ωπππωωd e e X n X n j j ⎰-=)(21][由以上公式知，离散时间傅里叶变换是w 的周期复值函数，周期是π2， 并且周期常选为[-π, π].对离散时间傅里叶变换有两个问题：（1） DTFT 的定义对无限长信号是有效的。

（2） DTFT 是连续变量的ω函数。

第二个问题是频率抽样问题。

Matlab 擅长在有线网格点上计算DTFT 。

通常选择足够多的频率以使绘出的图平滑，逼近真实的DTFT 。

对计算有利的最好选择是在（-π，π）区间上一组均匀的隔开的频率，或者共轭对称变换选择【0，π】，采用上述抽样方法，DTFT 式变为1,...,1,0,][)()(10/2(/2-===∑-=-N k en x e X e X L n N k j N k j j n k ）ππω在对DTFT 进行抽样时，并不要求N=L ，尽管通常由DFT 进行计算时，如果N=L 计算很方便。

1. 实验内容（1） asic 的m 文件编写一个matlab 文件如asic （w ，L ），之间从式中计算在频格上的asinc （w ，L ），该函数有两个输入：L 和W ，函数必须检查被0除的情形。

直接计算混叠sinc 函数得到脉冲信号DTFT 绘出幅度，保存该图以便与dtft 得到的结果比较。

程序：函数文件是function a=asinc(w,L)if (w==0)a=L;else a=sin(1/2*w*L)/sin(1/2*w);end当输入asinc(0,2)ans =2混叠程序function a=L(m);w=-pi:pi/50:pi;b=sin(1/2*w*m)./sin(1/2*w);c=exp(-j*w*(m-1)/2);R=b.*c;plot(w,abs(R))Grid当输入L（8）有而dtft程序是function[H,W]=dtft(h,N)%DTFT calculate DTFT at N equally spaced frequencies %Usage%[H,W]=dtft(h,N)%h:finite-length input vector,whose length is L%N:nambei of frequencies for evaluation over [-pi,pi) %==>constraint:n>=L%H:DTFT values(complex)%W:(2nd output)vector of freqs where DTFT is computed %N=fix(N);L=length(h);h=h(:);if(N<L)error('DTFT:#data samples cannot exceed #freq samples')endW=(2*pi/N)*[0:(N-1)]';mid=ceil(N/2)+1;W(mid:N)=W(mid:N)-2*pi;W=fftshift(W);H=fftshift(fft(h,N));当输入n=0:7;r=ones(8,1);r(1)=1[X,W]=dtft(r,128);plot(W,abs(X))grid有结果分析：两种方法得到的图形基本一致，证明了公式的真确性。

实验二 离散信号与系统的频谱分析一、实验目的1.掌握离散傅里叶变换（DFT ）及快速傅里叶变换（FFT ）的计算机实现方法。

2.检验序列DFT 的性质。

3.掌握利用DFT （FFT ）计算序列线性卷积的方法。

4.学习用DFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差，以便在实际中正确应用DFT 。

5.了解采样频率对谱分析的影响。

6.了解利用FFT 进行语音信号分析的方法。

二、实验设备1.计算机2.Matlab 软件7.0以上版本。

三、实验内容1.对不同序列进行离散傅里叶变换并进行分析；DFT 共轭对称性质的应用（通过1次N 点FFT 计算2个N 点实序列的DFT ）。

2.线性卷积及循环卷积的关系，以及利用DFT （FFT ）进行线性卷积的方法。

3.比较计算序列的DFT 和FFT 的运算时间。

4.利用FFT 实现带噪信号检测。

5.利用FFT 计算信号频谱及功率谱。

6.扩展部分主要是关于离散系统采样频率、时域持续时间、谱分辨率等参数之间的关系，频谱的内插恢复，对语音信号进行简单分析。

四、实验原理1.序列的离散傅里叶变换及性质离散傅里叶变换的定义：10, )()]([)(102-≤≤==∑-=-N k en x n x DFT k X N n nk Nj π离散傅里叶变换的性质：（1）DFT 的共轭对称性。

若)()()(n x n x n x op ep +=，[])()(n x DFT k X =，则：)()]([k X n x DFT R ep =， )()]([k jX n x DFT I op =。

（2）实序列DFT 的性质。

若)(n x 为实序列，则其离散傅里叶变换)(k X 为共轭对称，即10),()(*-≤≤-=N k k N X k X 。

（3）实偶序列DFT 的性质。

若)(n x 为实偶序列，则其离散傅里叶变换)(k X 为实偶对称，即10),()(-≤≤-=N k k N X k X 。
