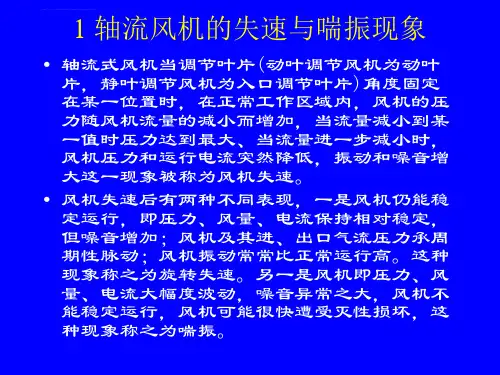

轴流式风机原理及运行一．轴流式风机的结构特点轴流送风机为单级风机，转子由叶轮和叶片组成，带有一个整体的滚动轴承箱和一个液压叶片调节装置。
主轴承和滚动轴承同置于一球铁箱体内，此箱体同心地安装在风机下半机壳中并用螺栓固定。
在主轴的两端各装一只支承轴承，为承受轴向力。
主轴承箱的油位由一油位指示器在风机壳体外示出。
轴承的润滑和冷却借助于外置的供油装置，周围的空气通过机壳和轴承箱之间的空隙的自然通风，以增加了它的冷却。
叶轮为焊接结构，因为叶轮重量较轻，惯性矩也小。
叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上，叶轮组装件在出厂前进行叶轮整套静、动平衡的校验。
风机运行时，通过叶片液压调节装置，可调节叶片的安装角并保持这一角度。
叶片装在叶柄的外端，叶片的安装角可以通过装在叶柄内的调节杆和滑块进行调节，并使其保持在一定位置上。
调节杆和滑块由调节盘推动，而调节盘由推盘和调节环所组成，并和叶片液压调节装置的液压缸相连接。
风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。
风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。
此系统有2台油泵，并联安装在油箱上，当主油泵发生故障时，备用油泵即通过压力开关自动启动，2个油泵的电动机通过压力开关联锁。
在不进行叶片调节时，油流经恒压调节阀而至溢流阀，借助该阀建立润滑压力，多余的润滑油经溢流阀回油箱。
风机的机壳是钢板焊接结构，风机机壳具有水平中分面，上半可以拆卸，便于叶轮的装拆和维修。
叶轮装在主轴的轴端上，主轴承箱用螺钉同风机机壳下半相连接，并通过法兰的内孔保证对中，此法兰为一加厚的刚性环，它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础，在机壳出口部分为整流导叶环，固定式的整流导叶焊接在它的通道内。
整流导叶环和机壳以垂直法兰用螺钉连接。
进气箱为钢板焊接结构，它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器用联轴器罩壳防护。
