《电力电子应用设计》课程学习总结报告
14001203nn 马云1．理论方面：
本课程主要以人造金刚石液压机合成加热调功控制系统为案例，主要学习了单相交流调压电路、触发脉冲发生电路、电压检测电路、电流检测转换电路、相位失衡检测电路、相位失衡保护电路、过压-过流保护电路、电源电路、比较与比例-积分电路等。
我们先将总图分解成三个部分，我所负责的是触发脉冲发生电路和电压检测电路（总图的左上方部分），我先通过DXP软件画出这两个电路的原理图，再通过SIM软件对触发脉冲发生电路和电压检测电路进行仿真，确认无误后用DXP开始PCB图的绘制，因为实际原因（铜板的大小）尽量将元器件安排的紧凑一些，最后将各个成员的PCB图汇总。打印出PCB图后去实验室进行板子的印刷、腐蚀、打孔、焊接，最后用实验室的仪器进行调试。
1.1 主电路及其工作原理
在电路中，要使晶闸管正常导通，必须同时满足下面两个条件：
（1）阳极对阴极加正向电压；
（2）控制极对阴极加正向电压（或正向脉冲）。
而且，晶闸管还有一个重要特点，就是它一旦导通后控制极即失去控制作用，器件始终处于导通状态，除非阳极对阴极电压降低到很小，致使阳极电流降到某一数值之下。
1.2 闭环控制系统主回路及其工作原理
1.3 电源电路及其工作原理
本系统电路工作需要的电源有5V、15V两个
1.3.1 正、负15V电路及其工作原理
桥式整流：用4个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器。负载上的电流波形和输出电压值与全波整流电路相同。
7815、7915芯片：7815、7915是一种三端正稳压器电路，TO-220F封装，能提供多种固定的输出电压，应用范围广，内含过流、过热和过载保护电路。
芯片前面两个电容成缓冲，后面两个芯片起滤波作用，使电压更稳定，二级管指示作用。
1.3.2正5V电路及其工作原理
桥式整流：用4个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器。负载上的电流波形和输出电压值与全波整流电路相同。
集成稳压器7805；固定式的三端继承稳压器，它可以在满足一定条件下输出5V电压。
C1、C2分别为输入端和输出端滤波电容。
1.4 保护电路工作原理
1.4.1 相位失衡保护电路及其工作原理
通过LM324运算放大器将电路中的运算信号放大进入到“或”非门和“与”非门中进行比较来判断主电路相位是否失衡。
1.4.2 电压检测与过电压保护电路及其工作原理
电压检测电路：LM324和周围几个电阻组成一个放大运算器用于检测电压。
过电压保护电路：电压通过LM324放大再通过与非门和或非门进行比较，当电压过大时断开电路。
1.4.3 电流检测与过电流保护电路及其工作原理
过电流保护电路：电压通过LM324放大再产生电流再通过与非门和或非门进行比较，当电过大时断开电路。
2．电路仿真
运用SIM软件进行仿真。
1、建立仿真文件。
2、绘制原理图。
3、原理图仿真。（一、放置探针。二、仿真设置。三、RUN。）
3．实验内容及方法步骤
3.1 实验目的
实现实验电路功能，在此过程中实践电力电子技术课程上所学的知识点。
3.2 实验电路
3.3 排版布线
1、焊盘按照板子大小尽可能的大一些。
2、线宽线距尽可能大些一般0.8mm，电源、地线尽可能加粗（根据工作电
流而定）。
3、走线一般大于120度，不可以出现90度角走线。
4、走线尽量不要兜圈子、少拐弯，输入输出避免相邻平行走线防止反射干
扰、自激。
5、高频电路和主控单片机拉开一定的距离，防止高频干扰，振荡线圈、电
容、晶振布线尽可能短，避免分布电容、电感的影响。
3.4 元器件的安装和焊接
1、印刷前先用砂纸去除板子表面氧化铜。
2、腐蚀时注意摇晃和时间，不要腐蚀过度或未腐蚀完全。
3、低发热元件贴板
4、发热较大的元器件离板一定距离或作专门处理，甚至加装散热器，但要
固定好
5、电焊工艺要标准。
4．硬件电路调试方法和过程（此部分不得少于300字）
如按功能分为多个模块，各模块可单独先调，再进行2个或3个模块联调……，最后进行总体联调。
5．心得体会：
5.1学习本课程的收获
在我们完成课设的过程中，我们分工合作通过原理图的绘制以及PCB图的绘制、布线，我们加深了对DXP软件的运用，通过对电路的仿真我们有学会了使用SIM软件。同时在电路板的手工印刷、腐蚀、打孔、焊接中加强了我们的实际动手能力。考验了我们的耐心和细心，最后通过对板子的各种调试，了解板子的各种性能及完成度，又是考验我们对实验室中各种调试仪器比如示波器、电源、变压器等的运用。
5.2本课程内容优点与不足
课程内容丰富，偏向于实际动手操作，老师手把手教我们SIM、DXP等等软件的应用，在课堂上抽出时间给我们的pcb图验错以便我们少走歪路，更快更好的完成自己的课堂任务。PPT生动形象的介绍了一个板子从设计要制作的所有流程。
5.3意见和建议
希望老师能够多给一些时间让我们完善我们的课设作品，时间过于紧凑失误也有很多。
5.4你对那些上课迟到、早退、旷课、玩手机、做其它与课程学习无关的事情以及抄袭作业的同学有什么看法？如果你是老师，你会采取怎样的应对措施？
这是对老师劳动成果的不尊重，一次警告，第二次就扣平时分，扣完为止。
6. 附录
6.1 附录1 布线图
6.2 附录2 装配图6.3 附录3 实物图
实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验 一、实验目的 (1)掌握各种电力电子器件的工作特性。 (2)掌握各器件对触发信号的要求。 二、实验所需挂件及附件 序 型号备注 号 1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。2DJK06 给定及实验器件该挂件包含“二极管”等几个模块。 3DJK07 新器件特性实验 DJK09 单相调压与可调负 4 载 5万用表自备 将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R 串联后接至直流电源的两端，由DJK06上的给定为新器件提供触发电压信号，给定电压从零开始调节，直至器件触发导通，从而可测得在上述过程中器件的V/A特性；图中的电阻R用DJK09 上的可调电阻负载，将两个90Ω的电阻接成串联形式，最大可通过电流为1.3A；直流电压和电流表可从DJK01电源控制屏上获得，五种电力电子器件均在DJK07挂箱上；直流电源从电源控制屏的输出接DJK09上的单相调压器，然后调压器输出接DJK09上整流及滤波电路，从而得到一个输出可以由调压器调节的直流电压源。 实验线路的具体接线如下图所示： 四、实验内容 (1)晶闸管（SCR）特性实验。
(3)功率场效应管（MOSFET）特性实验。
(5)绝缘双极性晶体管（IGBT）特性实验。 五、实验方法 (1)按图3-26接线，首先将晶闸管（SCR）接入主电路，在实验开始时，将DJK06上的给定电位器RP1沿逆时针旋到底，S1拨到“正给定”侧，S2拨到“给定”侧，单相调压器逆时针调到底，DJK09上的可调电阻调到阻值为最大的位置；打开DJK06的电源开关，按下控制屏上的“启动”按钮，然后缓慢调节调压器，同时监视电压表的读数，当直流电压升到40V时，停止调节单相调压器(在以后的其他实验中，均不用调节)；调节给定电位器RP1，逐步增加给定电压，监视电压表、电流表的读数，当电压表指示接近零（表示管子完全导通），停止调节，记录给定电压U
南通大学电气工程学院电力电子技术 题 库
第二章电力电子器件 一、填空题 1、若晶闸管电流有效值是157A，则其额定电流为100A。若该晶闸管阳、阴间电压为60sinwtV，则其额定电压应为60V。（不考虑晶闸管的电流、电压安全裕量。） 2、功率开关管的损耗包括两方面，一方面是导通损耗；另一方是开关损耗。 3、在电力电子电路中，常设置缓冲电路，其作用是抑制电力电子器件的内因过电压、du/dt或者过电流和di/dt，减小器件的开关损耗。 4、缓冲电路可分为关断缓冲电路和开通缓冲电路。 5、电力开关管由于承受过电流，过电压的能力太差。所以其控制电路必须设有过流和过压保护电路。 二、判断题 1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。（√） 2、某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压为700V，则该晶闸管的额定电压是700V。（×） 3、晶闸管导通后，流过晶闸管的电流大小由管子本身电特性决定。（×） 4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。（√） 5、在晶闸管的电流上升至其维护电流后，去掉门极触发信号，晶闸管级能维护导通。（×） 6、在GTR 的驱动电路设计中，为了使GTR 快速导通，应尽可能使其基极极驱动电流大些。（×） 7、达林顿复合管和电力晶体管属电流驱动型开关管；而电力场效应晶体管和绝缘栅极双极型晶体管则属电压驱动型开关管。（√） 8、IGBT 相比MOSFET，其通态电阻较大，因而导通损耗也较大。（×） 9、整流二级管、晶闸管、双向晶闸管及可关断晶闸管均属半控型器件。（×） 10、导致开关管损坏的原因可能有过流、过压、过热或驱动电路故障等。（√） 三、选择题 1、下列元器件中，（ BH ）属于不控型，（ DEFIJKLM）属于全控型,（ ACG ）属于半控型。 A、普通晶闸管 B、整流二极管 C、逆导晶闸管 D、大功率晶体管 E、绝缘栅场效应晶体管 F、达林顿复合管 G、双向晶闸管 H、肖特基二极管 I、可关断晶闸管 J、绝缘栅极双极型晶体管 K、MOS 控制晶闸管 L、静电感应晶闸管 M、静电感应晶体管 2、下列器件中，（ c ）最适合用在小功率，高开关频率的变换器中。 A、GTR B、IGBT C、MOSFET D、GTO 3、开关管的驱动电路采用的隔离技术有（ ad ） A、磁隔离 B、电容隔离 C、电感隔离 D、光耦隔离 四、问答题 1、使晶闸管导通的条件是什么？ 答：晶闸管承受正向阳极电压，并在门极施加触发电流或脉冲（uak＞0且ugk＞0）。
《电气专业核心课综合课程设计》 题目：基于MATLAB的电力电子技术 仿真分析 学校： 院（系）： 专业班级： 学生姓名： 学号： 指导教师： 目录
1.整流电路仿真………………………………………………………………………………页码 1.1单相半波可控整流系统………………………………………………………………页码 1.1.1晶闸管的仿真…………………………………………………………………页码 1.1.2单相半波可控整流电路的仿真………………………………………………页码 1.2晶闸管三相桥式整流系统的仿真…………………………………………………页码 1.3相位控制的晶闸管单相交流调压器带系统的仿真………………………………页码 2.斩波电路仿真………………………………………………………………………………页码 2.1降压斩波电路（Buck变换器）………………………………………………………页码 2.1.1可关断晶闸管（GTO）的仿真…………………………………………………页码 2.1.2 Buck变换器的仿真………………………………………………………页码 2.2升压斩波电路（Boost变换器）………………………………………………………页 码 2.2.1绝缘栅双极型晶体管（IGBT）的仿真…………………………………………页码 2.2.2 Boost变换器的仿真……………………………………………………………页码4.逆变电路仿真………………………………………………………………………………页码 4.1晶闸管三相半波有源逆变器的仿真………………………………………………页码 5.课程设计总结………………………………………………………………………………页码参考文献……………………………………………………………………………………页码 电气专业核心课综合课程设计任务书
前沿 在大二学习模电之后，这学期我们开始接触电力电子器件和多种变换器。其中包括直流变直流，无源逆变电路，整流和有源逆变电路，交流变交流电路，软开关变换器。电力电子技术（Power Electronics Technology）是研究电能变换原理及功率变换装置的综合性学科，包括电压、电流、频率和波形变换，涉及电子学、自动控制原理和计算机技术等学科。电力电子技术与信息电子技术的主要不同就是效率问题，对于信息处理电路来说，效率大于15%就可以接受，而对于电力电子技术而言，大功率装置效率低于85%还是无法忍受。目前能源问题已是我国面临的主要问题之一，提高电源变换效率是电力电子工程师主要任务. 电力电子器件及应用 电力电子器件特点：1.具有较大的耗散功率2.工作在开关状态3.需要专门驱动电路来控制4.需要缓冲和保护电路。我们在本章学习了功率二极管，场效应二极管，电力二极管，IGBT . 可控整流器与有源逆变器： 主要内容： 整流器的结构形式、工作原理，分析整流器的工作波形，整流器各参数的数学关系和设计方法;整流器工作在逆变状态时的工作原理、工作波形。变压器漏抗对整流器的影响、整流器带电动机负载时的机械特性、触发电路等内容。 学习重点包括： (1) 学习不同型式整流电路的工作原理，波形分析与数值计算、各种负载对 整流电路工作情况的影响。 (2) 变压器漏抗对整流电路的影响，重点建立换相压降、换相重叠角等概念， 并掌握相关的计算，熟悉漏抗对整流电路工作情况的影响。 (3) 掌握产生有源逆变的条件、逆变失败及最小逆变角的限制等。 (4) 熟悉锯齿波移相触发电路的原理，建立同步的概念，掌握同步电压信号的 选取方法。 交-交变换器： 主要内容： 晶闸管单相和三相交流调压器；全控型器件的交流斩波电路；交-交变频器；交-交(AC-AC)变换器的应用。 交流调压电路通常由晶闸管组成，用于调节输出电压的有效值。与常规的调压变压器相比，晶闸管交流调压器有体积小、重量轻的特点。其输出是交流电压，但它不是正弦波形，其谐波分量较大，功率因数也较低。 控制方法： (1) 通断控制。即把晶闸管作为开关，通过改变通断时间比值达到调压的目的。这种控制方式电路简单，功率因数高，适用于有较大时间常数的负载；缺点是输出电压或功率调节不平滑。 (2) 相位控制。它是使晶闸管在电源电压每一周期中、在选定的时刻将负载与电源接通，改变选定的时刻可达到调压的目的。 基本结构和工作原理
实验一锯齿波同步移相触发电路实验 一、实验目的 (1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 (2)掌握锯齿波同步移相触发电路的调试方法。 三、实验线路及原理 锯齿波同步移相触发电路的原理图如图1-11所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。 四、实验内容 (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 五、预习要求 (1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相 触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。 (2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。 六、思考题 (1)锯齿波同步移相触发电路有哪些特点? (2)锯齿波同步移相触发电路的移相范围与哪些参数有关? (3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大? 七、实验方法 (1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围
电力电子技术复习题库 第二章： 1.使晶闸管导通的条件是什么？ ①加正向阳极电压；②加上足够大的正向门极电压。 备注：晶闸管承受正向阳极电压，并在门极施加触发电流。 2.由于通过其门极能控制其开通，但是不能控制其关断，晶闸管才被称为（半控型）器件。 3.在电力电子系统中，电力MOSFET通常工作在（ A ）状态。 A. 开关 B. 放大 C. 截止 D. 饱和 4.肖特基二极管（SBD）是（ A ）型器件。 A. 单极 B. 双极 C. 混合 5.按照电力电子器件能够被控制电路信号所控制的程度可以分为： ①不可控器件；②半控型器件；③全控型器件 6.下列电力电子器件中，（C）不属于双极型电力电子器件。 A. SCR B. 基于PN结的电力二极管 C. 电力MOSFET D. GTR 7.按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件（电力二极管除外）分为（电流驱动型）和（电压驱动型）两类。 8.同处理信息的电子器件类似，电力电子器件还可以按照器件部电子和空穴两种载流子参与导电的情况分为（单极性器件）、（双极型器件）和（复合型器件）。 9.（通态）损耗是电力电子器件功率损耗的主要成因。当器件的开关频率较高时，（开关）损耗会随之增大而可能成为器件功率损耗的主要因素。（填“通态”、“断态”或“开关”） 10.电力电子器件在实际应用中，一般是由（控制电路）、（驱动电路）和以电力电子器件为核心的（主电路）组成一个系统。 11. 按照电力电子器件能够被控制电路信号所控制的程度，肖特基二极管（SBD）属于（不可控）
型器件。 12.型号为“KS100-8”的晶闸管是（双向晶闸管）晶闸管，其中“100”表示（额定有效电流为100A ），“8”表示（额定电压为800V）。 13.型号为“KK200-9”的晶闸管是（快速晶闸管）晶闸管，其中“200”表示（额定有效电流为200A），“9”表示（额定电压为900V ）。 14.单极型器件和复合型器件都是（电压驱动）型器件，而双极型器件均为（电流驱动）型器件。（填“电压驱动”或“电流驱动”） 15. 对同一晶闸管，维持电流I H<擎住电流I L。（填“>”、“<”或“=”） 16.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管阳极电流大于维持电流（保持晶闸管导通的最小电流）； 要使晶闸管由导通变为关断，可使阳极电流小于维持电流可以使晶闸管由导通变为关断。在实际电路中，常采用使阳极电压反向、减小阳极电压，或增大回路阻抗等方式使晶闸管关断。 17.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？ 答：CTO的开通控制方式与晶闸管相似，但是可以通过门极施加负的脉冲电流使其关断。 GTO 和普通晶闸管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益1 a 和2 a ，由普通晶闸管的分析可得：1 a + 2 a =1 是器件临界导通的条件。 1 a + 2 a ＞1，两个等效晶体管过饱和而导通；1 a + 2 a ＜1，不能维持饱和导通而关断。 GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同： ②GTO 在设计时2 a 较大，这样晶体管V2控制灵敏，易于GTO 关断； ②GTO 导通时的1 a + 2 a 更接近于1，普通晶闸管1 a + 2 a 31.15，而GTO 则为1 a + 2 a 1.05，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件； ③多元集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区

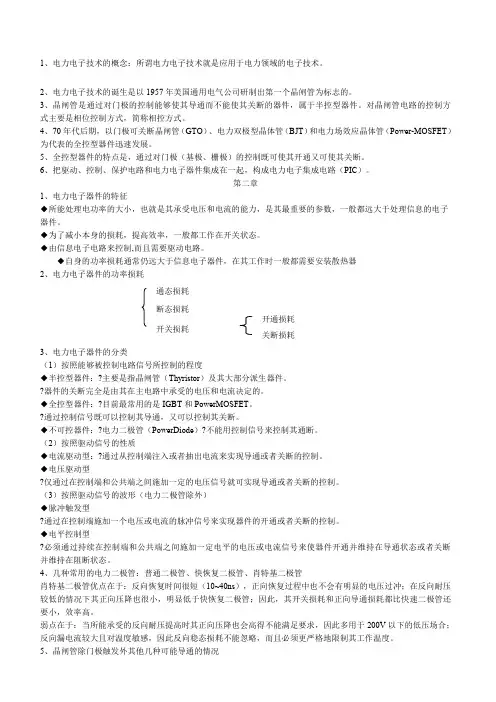

1、电力电子技术的概念：所谓电力电子技术就是应用于电力领域的电子技术。 2、电力电子技术的诞生是以 1957年美国通用电气公司研制出第一个晶闸管为标志的。 3、晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。对 晶闸管电路的控制方式主要是相位控制方式，简称相控方式。4、70年代后期，以门极可关断晶闸管（ GTO ）、电力双极型晶体管（ BJT ）和电力场效应晶 体管（Power-MOSFET ）为代表的全控型器件迅速发展。 5、全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。 6、把驱动、控制、保护电路和电力电子器件集成在一起，构成电力电子集成电路（ PIC ）。 第二章 1、电力电子器件的特征 ◆所能处理电功率的大小，也就是其承受电压和电流的能力，是其最重要的参数，一般都远大于处理信息的电子器件。 ◆为了减小本身的损耗，提高效率，一般都工作在开关状态。◆由信息电子电路来控制 ,而且需要驱动电路。 ◆自身的功率损耗通常仍远大于信息电子器件，在其工作时一般都需要安装散热器2、电力电子器件的功率损耗 3、电力电子器件的分类 （1）按照能够被控制电路信号所控制的程度 ◆半控型器件：?主要是指晶闸管（Thyristor ）及其大部分派生器件。 ?器件的关断完全是由其在主电路中承受的电压和电流决定的。◆全控型器件：?目前最常用的是 IGBT 和Power MOSFET 。 通态损耗断态损耗开关损耗 开通损耗关断损耗
