目录机械工人识图入门前言正投影基础长对正,高平齐,宽相等观察三视图中的各个相关特征基本体形态分析锥（台）体三视图的识读旋转体三视图识读组合体组合处的注意点读组合体视图线面分析法识读组合体的尺寸剖视图剖切面及其剖切方法剖面符号半剖视图局部剖视图断面图零件图的尺寸标注合理标注尺寸的原则零件图中的技术要求表面粗糙度的代号形位公差用形位公差符号标注的图例标题栏图线装配图的识读分析尺寸公差与配合滚动轴承的公差与配合这是机械专业的一门专业基础课，对于产品设计、模具设计、ＣＮＣ数控编程(Computer numerical control的简称)和加工的技术人员来说，它很重要。
不懂得看图，这些工作都没有办法胜任．所以，我们的这门课程，主要教会大家如何去看懂图纸．●它主要教的内容有：•识图的基础知识；•常见形体的三视图介绍；•形体基本视图／辅助视图的讲解；•零件图／装配图的构成、作用及分析；•常用零件的标准画法；●学好《机械识图》的方法：认真听课－多思考多分析－多做习题。
●学员必须着重掌握的内容：在模具行业当中的图纸，一般都是运用投影方法正投影法当中的“第一角法”，所以，如何学会运用“第一角法”去读图这特别重要，每位学员必须掌握。
如何区别第三角和第一角画法一、采用第一角画法时，从投影方向看去分别是：人→物→图。
将物体置于第一分角内，并使其处于观察者与投影面之间（也就是从A处投影）而得到的多面正投影，称为第一角画法。
二、采用第三角画法时，从投影方向看去分别是：人→图（投影）→物，将物体置于第三分角内并使投影面处于观察者与机件之间（即从B处投影）而得到的多面正投影，则称为第三角画法。
第三角画法第一角画法在制图上二者的区别标识如下：一些国家和地区采用第三角法，其工程图绘制标准，各视图在图面上摆放的位置和我国大陆的不一样。
上下、左右视图相对主视图的关系，在两种标准中正好相反。
国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。
在本课程的开设中，只作一些了解，但仍以第一角画法布置六个基本视图国家的GB/T14692-1993中规定授课。
机械制图的投影画法及识别⏹图样:是工程语言。
和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具.⏹识图:是进行工程语言交流的基础;熟悉制图的基本知识,基本方法,培养识图和空间想象能力及空间分析能力;⏹工程图:产品(设备)在设计.制造.检验.安装等过程中所使用的图称为工程图;机械制图的投影画法及识别●第三角画法的定义第三角画法:在第三象限内投影，将投影面放置在观察者与形体之间,且把投影面看成透明的，就是把机械零件放在第三分角内,并使投影面处于观察者与零件之间(即保持人---投影面---物的相互位置关系)而得到的多面正投影. 现在使用的国家有美国,日本,西欧,中国台湾等国家和地区,是我们通常所说的国际标准.●第三角画法的基本视图按第三角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;主视图左视图仰视图右视图后视图俯视图六面视图机械制图的投影画法及识别第一角画法的基本视图按第一角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;六面视图第一角画法布置六个基本视图国家标准GB/T14692-1993主视图俯视图仰视图左视图右视图后视图机械工人识图入门正投影基础三面投影图的形成三投影面体系由三个相互垂直的投影面所组成。
物体在三投影面体系中的投影•正面投影—由前向后投影；•水平面投影—由上向下投影；•侧面投影—由左向右投影。
三投影面的展开规定：正面V保持不动。

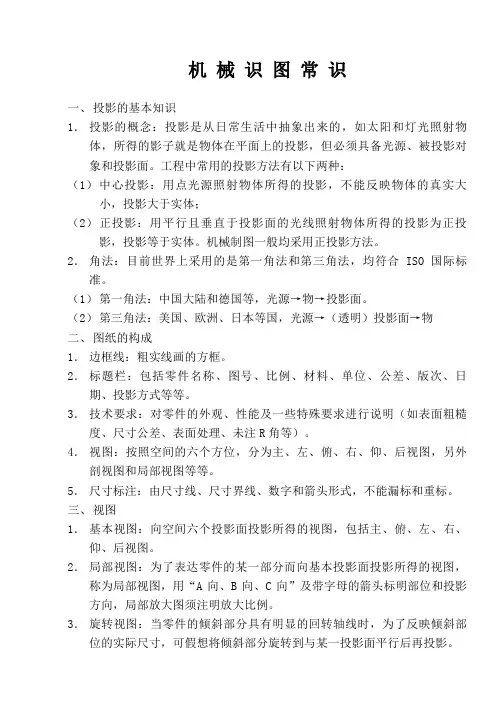

水平面H绕OX轴向下旋90ο，侧面W绕OZ轴向右旋转90机械工人识图入门前言正投影法的主要特性第一角投影法机械工人识图入门正投影基础机械制图的投影画法及识别机械工人识图入门前言机械制图的投影画法及识别投影的概念投影——空间物体在光线的照射下，在地上或墙上产生的影子，这种现象叫做投影。
投影法——在投影面上作出物体投影的方法称为投影法。
投影法的种类1.中心投影法：特性：投影大小与物体和投影面之间距离有关。
正投影法：（主要学习此种投影方法）特性：投影大小与物体和投影面之间距离无关点、线、面点的投影：点的投影仍是一点。
直线的投影直线的投影一般情况下仍为直线，在特殊情况下积聚为一点。
1）直线平行于投影面在该面上的投影ab反映空间直线AB的真实长度。
即：ab=AB直线垂直于投影面在该面上的投影有积聚性，其投影为一点。
直线倾斜于投影面在该面上的投影长度变短，即：ef=Efcosα平面平行于投影面投影△abc反映空间平面△ABC的真实形状。
平面垂直于投影面在投影面上的投影积聚为直线。
平面倾斜于投影面投影△klm面积变小。
基本视图是透过投影形成的，六视图是六个不同的投影方向的视图。
如主视图反映物体特征最明显的投影方向的视图为主视图.展开投影面的投影规律为:1.主,俯视图长对正2.主,左视图高平齐3.俯,左视图宽相等简单概括为三要素:长对正,高平齐,宽相等观察三视图中的各个相关特征观察三视图中的各个相关特征观察三视图中的各个相关特征观察三视图中的各个相关特征构成组合体的最小单元且不需要再分解的物体形状，叫做基本体。
柱体三视图与柱体三视图的识读图例说明圆柱体圆柱体的三视图是由一个圆和两个矩形。
圆的投影反映该形体的特征。
棱柱体棱柱体的三视图是由一个正多边形和两个矩形。
多边形的投影反映该形体的特征。
一般柱体一般柱体的三视图都是由一个多样形和两个矩形来表述。
多样形反映该形体的特征。
机械工人识图入门基本体形态分析锥（台）体三视图的识读图例说明圆锥体圆锥体的三视图有一个反映锥体底面实形的投影和两个外轮廓为相同等腰三角形的投影，三角形的顶点是一个点（锥顶）的投影。
棱锥体棱锥体的三视图有一个反映锥体底面的投影和两个外轮廓为三角形的投影，三角形的顶点是一个点（锥顶）的投影，三角形内是由锥体侧面投影得到的类似形。
圆锥台圆锥台是用一个平行于圆锥体底面的平面去截锥体，去锥顶部分得到的形体。
该形体的三视图是由一个两同心相似的多样形（反映台体上下底面的实形）和两个相同的等腰梯形。
棱锥台棱锥台是用一个平行于棱锥体底面的平面去截锥体，去锥顶部分得到的形体。
该形体的三视图是由一个两同心相似的多样形（反映台体上下底面的实形）和两个外轮廓为梯形的投影，梯形内是由锥台体侧面投影得到的类似形。
机械工人识图入门旋转体三视图识读图例说明圆柱体圆柱体的三视图是由一个体现该旋转体特征的圆和两个完全相同矩形表示。
圆锥体圆锥体的三视图有一个反映锥体底面实形的投影和两个外轮廓为相同等腰三角形的投影，三角形的顶点是一个点（锥顶）的投影。
球体球体的三视图是三个完全相同的圆，但每个圆分别代表不同截面内的轮廓。
旋转体旋转体的三视图由反映形体特征的同心圆投影和两个完全相同的表达该形体形状的投影。
机械工人识图入门组合体组合处的注意点（1）两表面不平齐：中间应有线隔开（2）两表面平齐：中间不应有线隔开（3）两表面相交：在相交处应画处其交线的投影（4）两表面相切：在相切处不应该画线机械工人识图入门机械工人识图入门读组合体视图形体分析法形体分析法是读图的基本方法，把视图中的封闭线框对应起来，然后想像出各自的形状和位置，综合起来想出整体形状。
步骤：（1）抓住形体特征，分出组合形体。
（2）根据投影对应的线框，联系起来，即可想象出该形体的形状，如图（b）、（c）、（d）、（e）所示。
（3）通过想象出的形体，利用组合体的组合形式综合来想整体。
机械工人识图入门线面分析法线面分析法是运用投影的规律，把形体的表面分解为线、面几何要素，通过判断这些要素的空间位置、形状来想像出形体的形状。
步骤：（1）根据视图找对应关系，大至确定形体的切割形式。
（2）根据线框对应的线条，想象出面的形状如图（b）、（c）、（d）、（e）所示。
（3）将各个特征面组合起来，想象出空间形体。
机械工人识图入门识读组合体的尺寸组合体尺寸的分类（1）定形尺寸：确定各基本几何形状大小的尺寸称定形尺寸，如图1-10所示。
图中标出的ф20、ф40、42、16、20、90、56都是定形尺寸。
（2）定位尺寸：确定组合体中各基本几何体之间相对位置的尺寸称为定位尺寸，包括三个方向的尺寸，如图1-10所示。
图中标出的64是圆柱管的高度定位尺寸，其长度、宽度的定位尺寸为0不标注。
（3）总体尺寸：确定组合体外形总长、总宽、总高的三个尺寸称为总体尺寸，如图1-10所示。
总长是90，总宽是56，总高是84。
总体尺寸常常与定形尺寸和定位尺寸合用，有时是通过计算确定。
机械工人识图入门剖视图剖视图可分为：全剖视图、半剖视图和局部剖视图。
全剖视图概念：用剖切面（一个或几个）完全地剖开机件所得的剖视图称为全剖视图。
应用：全剖视图主要用于表达不对称机件的内形，即当机件外形简单内形复杂，且视图为不对称图形是，常用全剖视图画法。
标注：全剖视图的标注，应分别不同情况对待，当剖切平面通过机件对称或基本对称平面，且剖视图按投影关系配置，中间又无其它视图隔开时，可省略标注，否则应标注齐全。
注意：看图时，由于全剖视图破坏了外形，因此需要几个视图联系起来看。
剖切面及其剖切方法单一剖切面几个平行的剖切平面几个相交的剖切平面机械工人识图入门机械工人识图入门剖面符号国家标准规定，剖切面与机件接触部分，即断面上应画上剖面符号，机件材料不同，其剖面符号画法也不同，见表，其中金属材料的剖面符号为与水平成450的等距平行细实线，同一零件的所有剖面图形上，剖面线方向及间隔要一致。
半剖视图概念：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，以对称中心线为界，一半画成剖视，另一半画成视图，称为半剖视图。
应用：它是内外形状都比较复杂的对称机件常用的表达方法。
标注：半剖视图的标注方法与全剖视图相同。
注意：在半剖视图中，视图与剖视图的分界线应是细点划线，而不应画成粗实线，也不应与轮廓线重合。
在半个视图中不应再画虚线（由于在另一半剖视图中已表达清楚其内形），但对于孔或槽等，应画出中心线位置。
局部剖视图概念：用剖切面局部地剖开机件所得的剖视图称为局部剖视图应用：局部剖视图用于仅有部分内形要表达而没有必要采用全剖视图时，或者内外形均需表达而机件又不对称，不宜采用半剖，以及虽然对称但其图形的对称中心线，正好与轮廓线重合而不宜采用半剖视图时。
标注：局部剖视图的标注方法与全（半）剖视图相似。
注意：1、局部剖视图以波浪线为界，波浪线不应与轮廓线重合，或用轮廓线代替，也不能超出轮廓线之外。
2、当单一剖切平面的剖切位置明显时，局部剖视图的标注可以省略。
