C20片石混凝土挡墙施工技术方案

C20片石砼施工方案一、前期准备工作1.施工前组织技术人员、工程负责人进行施工方案的讨论和制定，明确施工步骤和要求。

2.了解施工现场的地质情况，评估施工过程中可能遇到的问题。

3.进行施工区域的勘测，确定施工的起点和终点以及砼料堆放区域。

二、施工材料及设备准备1.石子：选择符合C20要求的石子，并进行筛分和洗净。

2.水泥：选择符合C20要求的普通硅酸盐水泥。

3.水：保证施工过程中的供水充足，并进行质量检测。

4.砂浆：采用河沙作为砂浆原料。

5.膨胀剂：根据需要选择合适的膨胀剂。

6.砼搅拌机、石子筛分机、水泥搅拌机、抹灰机等。

三、具体施工流程1.进行基础处理：清除基础周围的杂物，保持基础的平整干燥，并进行适当的喷水湿润处理。

2.搅拌砼料：根据砼设计要求，按照石子、水泥、砂浆的比例进行搅拌。

搅拌时间控制在3-5分钟。

3.输送砼料：将搅拌好的砼料通过输送设备输送至施工区域。

输送的时间应控制在15分钟以内，以免砼料失去流动性。

4.形成砼块：在施工区域内，将砼料倒入模板内，根据设计要求进行均匀抹平，并采用振捣器进行振捣，以保证砼的密实度。

振捣时间约为1-2分钟。

5.平整表面：使用抹灰机对砼表面进行抹平，使其达到平整度要求。

6.养护：施工完成后，对砼进行养护。

首先覆盖湿布，然后每天进行淋水养护，养护时间不少于7天。

四、施工注意事项1.在施工前，根据实际情况准备好施工所需的设备和材料，避免出现施工中断的情况。

2.施工中应严格按照设计要求进行操作，保持砼的标准配合比例。

3.在振捣过程中，要掌握好振捣的时间和力度，以保证砼的密实度。

4.抹平表面时，应注意保持抹灰机的水平，以免出现表面不平整的情况。

5.施工完成后，及时进行养护措施，保持砼的湿润度。

以上是C20片石砼施工方案的详细步骤。

在具体施工过程中，除了以上的准备和施工步骤外，还需根据实际情况进行做出调整和处理。

同时，施工人员应具备相关的技术和安全意识，确保施工过程中的安全和质量。

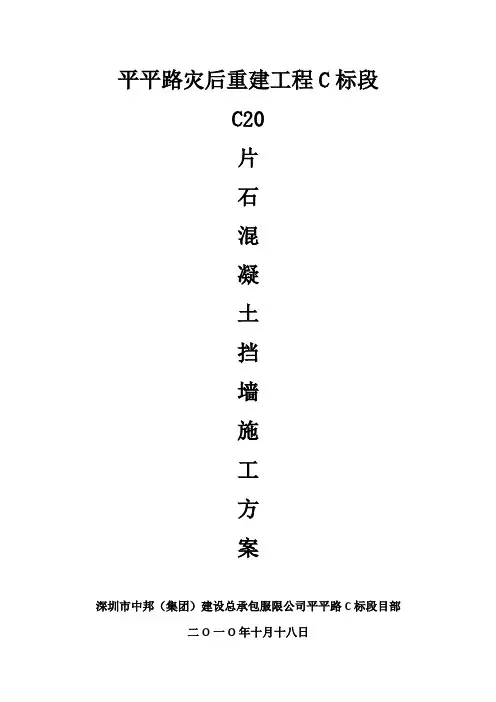

平平路灾后重建工程C标段C20片石混凝土挡墙施工方案深圳市中邦（集团）建设总承包服限公司平平路C标段目部二O一O年十月十八日K23+～K46+000段C20片石混凝土挡墙施工方案一、编制依据1.《公路路基施工技术规范》JTGF10-20062.《公路工程质量检验评定标准》JTG F80/1-20043.设计C20片石混凝土挡墙标准图纸。

4.现场踏勘调查资料。

二、工程概况该段C20片石砼挡土墙K23+—K40+000段位于路基线路左侧, K40+000—K46+000段位于路基线路右侧；挡墙基础为岩石层。

设计地基承载力不小于。

C20片石混凝土浇筑墙身，C20片石混凝土基础。

四、施工进度计划计划2010-10-25开工，2010-12-30完工。

五、施工组织1、施工准备图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。

挡墙片石选用质地坚实、无风化剥落及抗压强度不低于MU30片石。

C20砼采取现场搅拌。

修建临时施工便道、布置材料堆放场地及备料。

2、施工工艺流程（见下图）施工准备测量放线流水导流基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护3、施工方案施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。

清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

开挖基槽开挖采用1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

基础施工3.3.1片石混凝土采用沿槽浇筑，浇筑过程中,选用商品砼，严格控制配合比,砼中片石的掺量控制在25%范围以内。

片石用人工摆放，分散布置。

采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。

C20砼块石挡土墙工程施工技术规范施工程序及操作要点1.5完成日期施工时间20 年月日-20 年月日。

2.施工方法及操作要点2.1工艺流程测量放线→基槽开挖→地基承载力检测→支模板搭支架浇筑混凝土→混凝土养护→混凝土脱模→墙背回填。

2.2施工方法（1）测量放线开工前进行导线点、水准点加密并校核，校核完成后放样出基槽开挖边线及挡土墙前沿和后边线，并打桩且撒白灰进行标记。

（2）基槽开挖根据放样边线开挖挡土墙基槽，分层开挖至设计底标高，基槽底宽不小于B+1m（B为挡土墙设计底宽），基槽底留设向内2%的倒坡。

开挖出土石方的堆置在基坑一侧，堆土坡脚线距基坑上口线不小于2m，高度不超过1.5m。

开挖时分层进行，每层厚度1m。

开挖至基槽底部时，为减少对基底的扰动，预留30cm土层由人工开挖至基底。

开挖至基底后，采用挖机进行整平后，立即联系试验室进行地基承载力检测，并通知业主、监理、过控等进行验槽，并留存验槽记录。

基槽开挖过程中，每日工作量完成后需修建临时排水系统，避免积水浸泡。

开挖至基底后，沿槽底低洼一侧开挖30cm×30cm矩形排水沟，在基槽一端开挖一集水坑（50cm×50cm×50cm），排水沟与集水坑相连，墙身在岩土分界线以上部分分层设置泄水孔，泄水孔间距横向3m，纵向2m，上下交错布置。

孔内预埋φ5.59cmPVC管，其端头用土工布包裹，脱模后取下土工布接长出墙背15cm，其端头用土工布包裹。

泄水孔坡度2%~4%，流向路基挡墙外侧，在泄水孔进水口处设置粗颗粒材料（大粒径碎石或者卵石）堆囊以利排水。

最底一排泄水孔处现浇30cm 厚C30小石子砼，并于其上加设φ50mm软式透水管形成纵向排水渗沟，纵向排水渗沟可按单向坡或人字坡纵向引水，受地形条件限制时，也可形成凹形坡，在凹形坡最低处设泄水孔将水引至路基以外。

为保证预埋PVC管不移位、不上浮，采取将PVC管穿过对拉螺栓进行固定。

C20片石混凝土挡土墙施工方案一、工程概述本工程是针对C20强度级别的片石混凝土挡土墙的施工方案。

挡土墙是在基坑开挖或者地质条件不良的地方起到挡土固岩的作用，并且具有一定的装饰效果。

因此在施工过程中，需要充分考虑墙体的结构和材料的选择。

二、施工流程1.基坑开挖：首先需要根据设计要求进行基坑的开挖，同时做好水泥浆的循环使用以增加基坑的稳定性。

2.探地插钢筋：在开挖好的基坑中，根据设计要求和挡土墙的高度，插入合适规格的钢筋，以增加墙体的抗震和抗拉强度。

3.竖立模板：根据设计要求和钢筋的位置，在开挖好的基坑中竖立模板，以保证挡土墙的形状和尺寸准确无误。

4.浇筑混凝土：按照设计要求，配制C20强度的片石混凝土，将其倒入模板中，并利用振动器进行振实，以确保混凝土的质量。

5.整平表面：在混凝土表面设置整平模板，对混凝土表面进行整平处理，以确保墙面的平整和美观。

6.硬化处理：混凝土初凝后，进行硬化处理，即喷水养护，以避免混凝土表面龟裂和强度不足。

7.墙体装饰：挡土墙表面可以根据设计要求进行装饰，可以涂刷防水涂料、贴瓷砖等方式进行装饰，以增加墙体的美观性。

三、施工安全措施1.施工现场设置警示标志，保持通道畅通，防止他人误入施工区域。

2.施工过程中，操作人员要佩戴好安全帽、工作服、安全鞋等个人防护装备，严禁穿拖鞋、裸露上身等操作。

3.施工过程中，要定期检查模板、脚手架的稳定性，保证施工安全。

4.脚手架和模板的搭设要牢固，严禁人员站在模板边上、脚手架上等危险区域操作。

5.搅拌机、振动器等施工设备要经过专业人员检查、维护，确保正常使用。

6.施工过程中，不得锤击模板和钢筋，以免损坏结构。

7.施工现场要保持清洁整齐，确保安全通行。

四、质量控制措施1.施工过程中，严格按照设计要求制作构件，保证墙体的尺寸和强度达到设计要求。

2.对于挡土墙的每一道块石进行块石试压实验，以确保石块的质量。

3.根据设计要求做好混凝土的配制工作，严格控制水灰比，以保证混凝土的强度。

第1篇一、工程概况1. 工程名称：XX项目片石混凝土挡墙施工2. 工程地点：XX地区3. 工程规模：XX平方米4. 工程内容：片石混凝土挡墙的施工，包括基础处理、模板工程、钢筋工程、混凝土浇筑、表面处理等。

二、施工准备1. 施工组织（1）项目经理：负责整个项目的施工组织、协调和管理工作。

（2）技术负责人：负责施工技术指导和施工质量保证。

（3）施工班组长：负责班组施工计划的编制、实施和班组人员的组织管理。

2. 材料准备（1）片石：选择质地坚硬、无裂缝、无杂质的片石，尺寸符合设计要求。

（2）水泥：选用符合国家标准的普通硅酸盐水泥。

（3）砂：选用中粗砂，含泥量不大于3%。

（4）石子：选用粒径为5-20mm的碎石，含泥量不大于1%。

（5）钢筋：选用符合国家标准的钢筋，规格应符合设计要求。

3. 施工机械（1）混凝土搅拌机：用于混凝土的搅拌。

（2）混凝土输送泵：用于混凝土的输送。

（3）振捣器：用于混凝土的振捣。

（4）钢筋加工机械：用于钢筋的加工。

（5）模板支撑体系：用于模板的支撑和固定。

三、施工工艺1. 施工流程（1）基础处理：清除基础表面的杂物，进行平整，检查基础尺寸是否符合设计要求。

（2）模板工程：根据设计图纸，制作模板，并安装固定。

（3）钢筋工程：根据设计图纸，绑扎钢筋，并进行验收。

（4）混凝土浇筑：进行混凝土的搅拌、运输、浇筑、振捣。

（5）表面处理：混凝土浇筑完成后，进行表面处理，包括抹面、压光等。

（6）养护：混凝土浇筑完成后，进行养护，保证混凝土强度。

2. 施工要点（1）基础处理：基础表面应平整，无杂物，尺寸应符合设计要求。

（2）模板工程：模板应制作严密，安装牢固，防止变形和漏浆。

（3）钢筋工程：钢筋绑扎应牢固，间距应符合设计要求，钢筋保护层厚度应符合规范要求。

（4）混凝土浇筑：混凝土应搅拌均匀，运输过程中不得离析，浇筑过程中应连续进行，防止冷缝产生。

（5）振捣：混凝土浇筑完成后，应及时进行振捣，保证混凝土密实。

C20片石混凝土挡土墙施工方案一、施工前准备工作1.1施工前的测量与设计在开始施工之前，首先需要进行测量和设计工作。

测量挡土墙的长度、高度和宽度，以及地面的坡度和土壤的类型等参数。

根据这些测量结果进行设计，确定挡土墙的结构和尺寸。

1.2场地清理与准备清理施工现场，移除杂物和堆放在施工区域的物品。

确保施工区域的平整和清洁，以便进行挡土墙的施工工作。

同时，也要对施工现场进行标记和围栏设置，确保安全施工。

二、砌块基础施工2.1基坑开挖和土方整平根据设计要求，开挖基坑，并将开挖土方处理。

在基坑底部铺设一层砂垫层，将其压实并进行整平。

2.2砖石基础的施工在基坑底部铺设一层混凝土垫层，其厚度应满足设计要求。

在混凝土垫层上进行砖石基础的施工，砌块选择符合要求的砌块并按照设计进行砌筑。

砖石基础的高度应满足挡土墙的要求，并保持水平。

在砌块基础上进行检查和修整，确保基础的平整和牢固。

三、钢筋骨架施工3.1钢筋的制作和安装根据挡土墙的设计要求，制作钢筋骨架。

根据设计要求和标准，对钢筋进行切割、弯曲和焊接等加工工作，使其符合设计要求的尺寸和形状。

然后，将钢筋骨架安装在基础上，并使用绑扎线将钢筋固定好。

3.2预埋件和排水管的安装根据设计要求，在挡土墙的钢筋骨架中安装预埋件和排水管。

预埋件的位置和数量应符合设计要求，以便未来安装挡土墙的各个部分。

排水管的位置和坡度应满足土壤排水的需要，确保挡土墙的稳定性和排水性能。

四、混凝土浇筑施工4.1砌块间隙灌浆在砌块之间的间隙中，灌注混凝土浆液。

灌浆应从底部开始，先灌注底部的砌块间隙，然后逐渐向上灌注。

4.2挡土墙的混凝土浇筑在钢筋骨架上进行混凝土的浇筑工作。

混凝土浇筑应进行分层浇筑，每一层高度不宜过高，以免浇筑过程中混凝土塌落或产生空洞。

混凝土浇筑应均匀，同时用振捣器进行振捣，以确保混凝土的牢固和均匀。

4.3混凝土养护混凝土浇筑完成后，应进行养护工作。

在混凝土表面喷水和覆盖养护薄膜，以避免混凝土过早干燥和开裂。

汉十高速漫川关收费站维修改造工程C20片石混凝土挡墙施工方案编制人：蒋俊鹏审核人：顾有洲编制日期：2014年3月3日武汉市武昌市政工程总公司汉十高速漫川关收费站扩建工程项目部目录1、工程概况 (1)2、编制依据 (2)3、施工进度计划 (2)4、施工工艺 (2)5、质量控制及检验 (7)6、安全生产文明施工 (8)K104+210〜K104+ K104+〜K104段C20 片石混凝土挡墙施工方案一、工程概况本项目为汉十高速漫川关收费站维修改造工程，在主线右幅路基加宽，右幅路基填筑边坡设C20 片石混凝土仰斜式路堤墙，里程桩号为K104+210〜K104+355 K104+〜K104+413挡墙高3〜8 米，采用C20 片石混凝土浇筑。

二、编制依据1. 《公路路基施工技术规范》JTGF10-20062.《公路工程质量检验评定标准》JTG F80/1-20043.漫川关收费站维修改造工程设计图（。

4.现场踏勘调查资料。

三、施工进度计划计划2014-3-15 开工，2014-06-10 完工。

四、施工工艺1 、施工准备图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。

挡墙片石选用质地坚实、无风化剥落及抗压强度不低于MU3 0片石。

C20 砼采取自建拌合站现场搅拌修建临时施工便道、布置材料堆放场地、备料及设备安置场地。

2、施工工艺流程（见下图）施工准备一一测量放线——槽开挖立模加固一一安装泄水孔一做滤水层浇筑混凝土并人工摆片石一拆除模板一养护3 、施工方案本段挡墙采用C20片石混凝土浇筑，根据实际地质情况，采用跳槽开挖，分段浇筑的的施工方法。

待挡墙修建至一定高度时，采用机械对挡墙进行回填，形成流水施工向前推进，直至挡墙完毕施工场地准备测量放线，定出桩位中心线及开挖边界线。

开挖基槽开挖采用斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

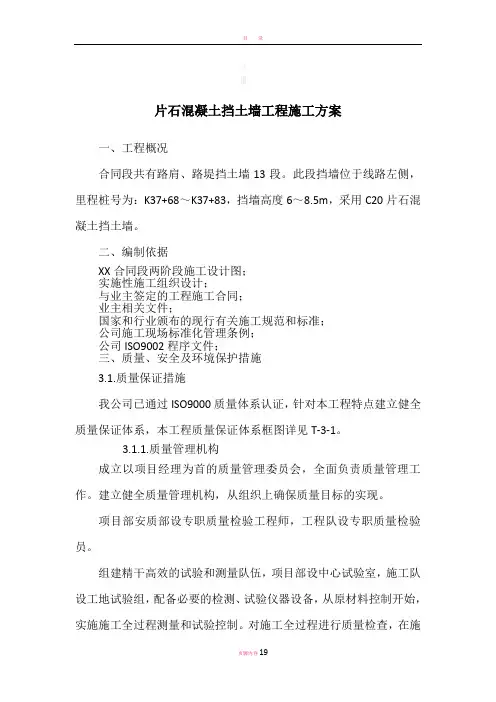

片石混凝土挡土墙工程施工方案一、工程概况合同段共有路肩、路堤挡土墙13段。

此段挡墙位于线路左侧，里程桩号为：K37+68～K37+83，挡墙高度6～8.5m，采用C20片石混凝土挡土墙。

二、编制依据XX合同段两阶段施工设计图；实施性施工组织设计；与业主签定的工程施工合同；业主相关文件；国家和行业颁布的现行有关施工规范和标准；公司施工现场标准化管理条例；公司ISO9002程序文件；三、质量、安全及环境保护措施3.1.质量保证措施我公司已通过ISO9000质量体系认证，针对本工程特点建立健全质量保证体系，本工程质量保证体系框图详见T-3-1。

3.1.1.质量管理机构成立以项目经理为首的质量管理委员会，全面负责质量管理工作。

建立健全质量管理机构，从组织上确保质量目标的实现。

项目部安质部设专职质量检验工程师，工程队设专职质量检验员。

组建精干高效的试验和测量队伍，项目部设中心试验室，施工队设工地试验组，配备必要的检测、试验仪器设备，从原材料控制开始，实施施工全过程测量和试验控制。

对施工全过程进行质量检查，在施工过程中自下而上按照“跟踪检测”、“复检”、“抽检”三个检测等级分别实施检测工作。

3.1.2.质量自检体系项目部设安质部，各工程队设专职质检工程师，工班设兼职质检员，并成立以项目经理为组长，总工程师为副组长的质量管理和创优工作小组，定期组织有关人员进行质量教育、检查和评定。

项目部设中心试验室，并配专职试验人员，通过检测试验手段，协助配合工地质检工程师和监理工程师进行全面的施工质量控制。

T-3-1 质量保证体系框图拟为本标段设立的工程质量自检体系和自控体系详见T-3-3。

确保创优目标的实现。

格，双方签字。

测量资料须经换手复核，交项目总工程师审核后报监理工程师批准，现场测量基线、水准点及有关标志须进行定期复测检验，确保测量精度符合规范要求。

任何一项工程完工后，都要进行质量检测，验收检测在项目部内分两级进行，先由施工队进行全面检测，并认真做好记录，确认质量合格后交项目部审查，并由项目部进行“复检”或“抽检”，确认合格后报监理工程师“复检”或审批。

C20片石混凝土挡墙施工技术方案1.前期准备工作：a.施工场地勘测：测量场地的土壤、地貌和周围环境条件，确定挡墙的布置和设计。

b.材料准备：准备所需的混凝土、片石、水泥、砂子、钢筋等材料，确保质量符合要求。

c.设备准备：准备施工所需的机械设备，如挖掘机、搅拌机、砼罐车等。

2.地基处理：a.挖掘基坑：根据设计要求，用挖掘机将基坑挖掘到所需的深度和宽度，并清理坑底杂物。

b.填充基床：将砂石料或碎石填充基坑，进行均匀夯实，使其具备一定的承载力和稳定性。

3.钢筋的预埋：a.根据设计要求，在基坑内埋设预埋钢筋，将钢筋固定在基底上，并通过立钢筋与横钢筋的连接使其相互牵引，增强整体结构的稳定性。

4.水泥砂浆底层施工：a.在基坑底部倒入适量的混凝土，铺平并用水泥砂浆涂抹，使之表面平整。

b.铺设第一层片石：将片石按照设计要求逐层铺设在水泥砂浆上，并用水平仪保持其平整度和垂直度。

5.混凝土浇筑：a.混凝土搅拌：按照设计比例将混凝土原材料进行搅拌，确保混凝土均匀、稠度合适。

b.混凝土浇筑：将搅拌好的混凝土均匀地倒入片石的缝隙中，同时用振动器震动，以确保混凝土充实，排除空气。

6.再次铺设片石：a.在第一层混凝土浇筑后，等待混凝土凝固，并进行养护。

b.在混凝土表面涂抹少量水泥砂浆，并逐层铺设片石，并用水平仪保持其平整度和垂直度。

7.挡墙的加固：a.在挡墙的一定高度处，加设钢筋筋条，并与地下预埋的钢筋进行连接，增加挡墙的稳定性和抗震性能。

8.后期收尾工作：a.挡墙的保护：对挡墙进行养护并进行防水、防裂处理。

b.使用修整：将挡墙表面进行修整，使其更加平整、美观。

总结：以上是C20片石混凝土挡墙施工技术方案的主要步骤。

在施工过程中，要严格按照设计要求和施工规范进行操作，确保工程质量和安全。

此外，施工中还需密切配合监理和质检部门的工作，及时解决施工过程中的问题，确保施工进度和质量的达标。

最终完成的C20片石混凝土挡墙将具备耐久、坚固和美观的特点，有效地起到防护和围合作用。

第十一节、挡土墙工程施工方案-C20片石砼（片石含量20%）一、测量放样采用全站仪精确测定挡土墙墙址处路基中心线及基础主轴线、墙顶轴线、挡墙起讫点的横断面，每根轴线应以四个桩点在基线两端延长线上予以固定，并做好保护。

二、场地清理将挡土墙范围内的场地，铲除有机质和树根草丛，挡土墙两端范围适当延长清理；挡土墙内侧边坡应清刷整齐、干净，确保边坡的稳定性；在墙址外围开挖排水沟，做好排水设施。

三、基坑开挖1、开挖前，做好场地临时排水措施，雨天坑内积水随时排干。

基坑开挖采取跳槽式开挖，并由挡墙两头向中间逐段开挖。

基坑挖至设计标高后不得长时间暴露、扰动、浸泡，以免削弱基底承载力。

基坑开挖不得破坏基底土的结构，如有超挖或扰动，应将原土回填，且必须夯实或作换填处理。

挖基弃土采取集中堆放，以不妨碍其它作业和影响坑壁稳定为原则。

四、模板安装1.模板安装片石混凝土挡墙模板采用大块定型钢模板拼装，板面面积不小于2m2,面板厚度不小于5mm安装模板前由测量班放出挡墙位置边线桩。

安装模板时要严格按测量放线操作，以保证挡墙的设计形状、几何尺寸及位置准确。

2.模板内表面要平整光洁，接缝严密防止漏浆，如有部分接缝不严密，可用腻子抹平后用砂轮机打磨平整。

五、基础施工基础开挖成型经自检及监理检验合格后，即可进行基础砼及砂砾垫层的施工。

现浇混凝土基础时，按挡土墙长分段，整段进行一次性浇筑。

砼由拌和站集中拌和，砼罐车运输至现场，吊车配以漏斗送入模板内，振动棒振捣密实。

基础施工完后，应及时将基坑回填夯实，并在表层设坡脚散水。

基础施工要点1、对土质基坑应保持干燥，雨天基坑内积水应随时排除，对受水浸泡的基底土（特别是松淤泥）应全部予以清除，并换以好土回填或以碎石夯填至设计标高。

2、对路堤挡墙，基趾部埋入深度和襟边距离应同时符合设计要求。

3、采用倾斜地基时，应按设计倾斜开挖基坑，禁止用填补法筑成斜面。

4、在岩体破碎或土质松软，有水地段，宜分段集中施工。

C20片石混凝土挡土墙施工方案一、工程概况1.1工程简介本项目为C20片石混凝土挡土墙施工，位于我国某地一处山体滑坡治理工程现场。

挡土墙全长约500米，高度6米，主要目的是防止山体滑坡，保障下方道路和居民的安全。

1.2工程难点1.地形复杂，施工难度大；2.施工期间需确保道路畅通；3.阴雨天气较多，对施工进度和材料存放有影响；4.工期紧张，任务重。

二、施工准备2.1施工材料1.C20片石混凝土；2.钢筋、水泥、砂、石子等；3.模板、脚手架等施工辅助材料。

2.2施工设备1.混凝土搅拌机；2.振捣棒；3.起重机械；4.水泵等。

2.3施工人员1.施工队伍：由具有丰富经验的工程师、技术人员和施工人员组成；2.安全人员：负责现场安全监督和事故处理；3.质量人员：负责现场质量监督和检查。

三、施工方法3.1施工顺序1.清理施工现场，平整场地；2.测量放样，确定挡土墙位置；3.基础处理，挖槽、垫层、基础混凝土浇筑；4.模板安装，钢筋绑扎；5.混凝土浇筑；6.模板拆除，养护；7.质量验收。

3.2施工细节1.清理施工现场：将现场杂草、垃圾清理干净，确保施工现场整洁；2.测量放样：根据设计图纸，确定挡土墙位置，进行测量放样；3.基础处理：挖槽、垫层、基础混凝土浇筑，确保基础牢固；4.模板安装：按照设计图纸，安装模板，确保模板平整、垂直；5.钢筋绑扎：根据设计要求，绑扎钢筋，确保钢筋间距、直径符合要求；6.混凝土浇筑：采用混凝土搅拌机进行搅拌，振捣棒进行振捣，确保混凝土密实；7.模板拆除：混凝土达到一定强度后，拆除模板，进行养护；8.养护：采用湿养护法，确保混凝土质量；9.质量验收：按照验收标准，对挡土墙进行质量检查。

四、施工安全措施4.1安全培训1.对施工人员进行安全培训，提高安全意识；2.培训内容包括：安全知识、操作规程、事故案例分析等。

4.2安全防护1.施工现场设置安全警示标志；2.施工人员佩戴安全帽、安全带等防护用品；3.设备操作人员持证上岗；4.定期检查施工现场，发现问题及时整改。

(三)C２0片石砼挡墙施工①、对材料得要求·石砌体所用得石料应选择质地坚实、无风化剥落与裂纹得石块，块体得中部厚度不宜小于１50mm。

片石中部厚度不应小于2００ｍm;石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块;·砌筑前,应清除石块表面得泥垢、水锈等杂质，必要时用水清洗后方可使用；·石砌体可采用形状不规则得乱毛石、形状太不规则但相对得两个平面大致平行得平毛石以及经过加工得块石,其强度等级均应不低于３0Mpａ;ﻫ·石砌体所用砂浆为M7、5水泥砂浆,其品种与强度等级应符合设计要求.②、施工准备·审核图纸,计算放样资料;·制作坡度架，准备施工机械设备;ﻫ·现场施工放样,测放控制桩，护桩。

③、片石砌体施工a、级配碎石基础施工·按设计图纸标高、尺寸采用机械开挖基坑，人工配合,当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡,则挖土顺坡后再行砌筑；当自然坡度不能满足,则需挖台阶，挡墙施工完毕后，按要求分层回填;ﻫ·砌毛石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆,再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）.砌第一皮最底层毛石基础时，按所放得基础边线砌筑，先在基坑底铺设砂浆,再将有较大平面得石块面向下铺砌在砂浆上；第二皮以上各皮则按准线砌筑；ﻫ·砌筑每一皮片石时，应分皮卧砌,并应上下错缝、内外搭砌,不得采用先砌外面得石块后再进行中间填心得砌筑方法，石块之间得较大缝隙不得采用先填塞碎石块后塞砂浆或干填碎石块得方法;·片石基础得灰缝厚度宜为20-30mm，砂浆应饱满，大小石块间均不得有直接接触或无砂浆得现象；ﻫ·片石基础得每一皮内均应每隔２m长设置一块拉结石。

基础宽度小于、等于400ｍm时,拉结石长应与基础宽度相同；基础宽度大于４00mm时,可采用两块拉结石内外搭接砌筑,其搭接长度不应小于１50mm，且其中一块长度不应小于该皮基础宽度得2/3;ﻫ·片石基础得转角处与交接处应同时砌筑，不能同时砌筑时应留斜槎,斜槎长度不应小于其高度，斜槎面上得毛石不得用砂浆找平;在斜槎处继续接砌片石基础时，应先将斜槎石面清理干净、浇水润湿后，方可砌筑；ﻫ·每２-3皮为一工作层,工作层中水平缝应大致找平，且竖缝错开不小于８０ｃｍ，斜向通缝不得超过两皮。

片石混凝土挡墙施工方案1、概述本标段主要采用主要采用了仰斜式路肩挡土墙、衡重式路肩挡土墙。

仰斜式浆砌片石挡土墙长1055.5m，M10浆砌片石墙身8092m3、基础1284m3;护肩墙为C20片石混凝土挡墙，护肩墙墙长982m，C20片石混凝土1820m3。

2、挡土墙施工方法2。

1挡土墙施工工艺流程见图1图1 挡土墙施工工艺流程2。

2施工方法1）基坑开挖根据施工放样交底,做好实地放样，划出基坑上边坡开挖线.开挖工作连续施工,一次开挖距基坑底面以上要预留20～30cm，待验槽前人工清除至标高，以保证基坑顶面坚实.为避免雨水冲坏坑壁，基坑顶四周应做好排水,截住地表水，防止山石滑坡，基坑下口开挖的大小应满足基础施工的要求,基底平面尺寸可适当加宽50cm—100cm，便于设置排水沟和安装模板,其他情况可放小加宽尺寸或按设计平面尺寸开挖即可。

基坑开挖过程应遵循从上至下的原则，处于高边坡地段的挡墙基坑开挖前，应先对边坡按设计进行分台放坡,严禁直接从下方开挖。

开挖中如遇不良地质应立即上报相关技术管理人员,确定相应处理措施后方可继续施工。

2）基础施工对土质基坑应保持干燥，雨天基坑内积水应随时排除，对受水浸泡的基底土(特别是松淤泥）应全部予以清除,并换以好土回填［或以碎石（砾)石夯填］至设计标高。

挖基时如发现承载力不足或开挖至设计标高襟边不足时，应通知监理工程师现场查看,做好记录进行签证,挖至坚实土或采取相应措施保证满足设计及规范要求后方可施工。

采用倾斜地基时，应按设计倾斜开挖基坑,禁止用填补法筑成斜面。

在岩体破碎或土质松软，有水地段,宜分段集中施工。

基坑开挖至设计标高，并经监理工程师检验合格后，应及时组织挡墙基础的浇筑，避免基坑长时间晾晒及雨水冲刷影响基坑质量,造成重复施工。

3）混凝土墙体施工浇筑基础前，应将基底松软，风化表面清除干净,然后铺满砂浆垫层,石质基坑内，基础紧靠坑壁支模，以免爆模;对土质基坑或风化软石基坑，在雨季施工时，应于基坑挖至设计高程，立即回填级配沙石。

(片石)混凝土挡墙施工工艺本标段的挡墙主要为重力式路堤或路肩挡墙、路堑挡墙，采用C20（片石）混凝土混凝土浇筑。

一、基坑开挖（1）根据测量放线进行开挖，开挖前，在上方作好防、排水设施。

（2）土质地基时挖掘机能到位时，用挖掘机开挖，不能到位时，人工开挖。

在机械开挖基坑时必须预留一定厚度由人工开挖。

（3）基坑挖好后，铺设厚10cm的碎石垫层，夯实至设计标高，经基底检测合格后进行挡土墙片石混凝土施工。

二、立模模板采用大块定型钢模，立模时采取内撑外顶的加固措施，脱模剂采用新机油，模板经检查合格后方准进行混凝土浇灌施工。

按设计间隔设置伸缩缝，伸缩缝用沥青麻筋填塞。

三、混凝土灌注与加填片石拌和站集中拌制混凝土，混凝土搅拌运输车运输。

混凝土通过溜槽灌注，混凝土自由落体高度不大于2m。

采用插入式振动棒振捣密实。

加填片石时要选用粒径不小于30cm的无水锈、质地坚硬、无风化的片石,片石与片石之间应有不小于30cm的间隙,每层混凝土灌注完成后,加填一层片石,然后再灌注一层混凝土,片石层间混凝土厚度不得小于30cm。

混凝土的强度达到85%后进行拆模，同时采用草袋覆盖洒水养生。

四、施工质量控制措施及纠正偏差（1）挡土墙地面以上0.2m处每隔2～3m上下左右交错设置泄水孔，并设墙背砂砾石反滤层。

在反滤层的最下面和最上面用粘土将反滤层封死,以免渗水浸泡路堤和挡墙基础。

砌体采用草帘、麻袋覆盖，洒水养护，保持覆盖物湿润，养护时间不少于14天。

（2）挡墙沉降缝按总断面设计分段留设，采用低发泡聚乙烯泡沫塑料隔离，靠墙背一侧嵌2cm深橡胶沥青防水密封膏，并确保沉降缝竖直。

（3）挡土墙砌体达到设计强度后，方可进行路基土方施工，挡墙背后填筑砂夹卵石等渗水性土，随路基土方填筑时回填、压实，边角压不到的部位采用冲击打夯机或平板振动夯夯实，泄水孔部位按设计要求增设反滤层。

（4）碾压先从路基中部开始碾压，再向两边碾压，最后碾压挡墙附近(距挡墙0.5m以外)土方。

酉阳县龙潭重工业园区二期道路建设工程C20砼片石挡墙施工方案编制单位：重庆浩泞建筑工程有限公司编制人：审核人：C20砼片石挡墙施工方案审核会签表酉阳县龙潭重工业园区二期道路项目名称编制人建设工程方案名称C20片石混凝土挡墙施工方案部门审核人审核意见项目经理技术负责人质安负责人总工程师一、工程概况项目名称：酉阳县龙潭重工业园区二期道路建设工程工程造价：贰仟叁佰柒拾万零贰仟贰佰柒拾贰圆陆角叁分（￥23702272.63）建设单位：酉阳县华渝工业投资（集团）有限公司施工单位：重庆浩泞建筑工程有限公司监理单位：重庆黔建工程管理有限公司设计单位：重庆交达工程勘察设计有限公司建设地点：酉阳县龙潭重工业园质量目标：符合国家施工验收规范标准安全目标：杜绝重伤以上事故，轻伤事故率控制在2‰以内工期：300日历天本工程主要采用石质一致，不易风化，无裂缝，抗压强度不小于30MPa的片石，片石含量为20％，挡土墙采用C25片石混凝土浇筑，挡土墙根据地质情况设置伸缩缝，间距一般为10-15m,缝宽为2cm，三面采用沥青麻絮填塞，墙背回填采用透水性材料，待强度达到设计强度75％方可回填。

二、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《混凝土结构工程施工及验收规范》（GB50204-2002）3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《建筑地基基础设计规范》（GB50007－2002）5、《工程测量规范》(GB50026-93)6、施工图及招投标文件7、现场实际情况三、材料要求：1.石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。

片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。

用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。

2.水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。
