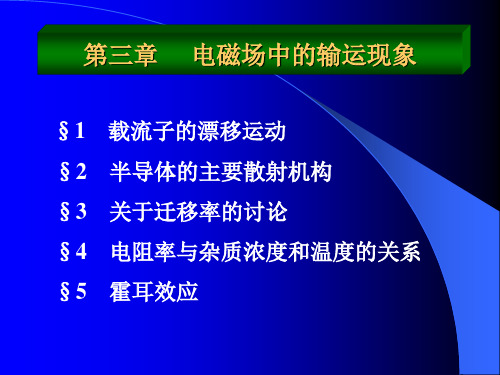

第三章载流子的输运
- 格式:ppt
- 大小:1.12 MB
- 文档页数:22
载流子在材料中的输运机制解析导言材料科学与工程领域一直致力于研究材料中的载流子输运机制,以便优化材料的电学、磁学、光学性能等。
载流子的输运机制对于各类材料的性能和应用具有重要影响。
本文将从理论上对载流子在材料中的输运机制进行解析。
一、载流子定义及基本概念载流子是指材料中的电荷携带者,包括电子、空穴和离子等。
在固体材料中,电子和空穴是最常见的载流子,而离子则主要存在于液体和气体材料中。
载流子的输运机制决定了材料的电导率、热导率和光学性能等。
因此,研究载流子的输运机制对于优化材料性能非常重要。
二、载流子输运机制(一)电子的输运机制在导体和半导体材料中,电子是主要的载流子。
电子的输运机制可以通过经典或量子力学的方法进行研究。
1. 经典输运机制在导体中,电子的输运机制可以由自由电子模型描述。
自由电子模型假设材料中的电子无相互作用,只受材料晶格的周期势场限制。
根据经典力学和统计物理学的原理,可以推导出电子在晶格中的能谱、速度分布和输运行为等。
在半导体中,电子的输运机制主要是由晶格缺陷和杂质对电子的散射造成的。
晶格缺陷和杂质会引起电子的能带结构变化以及电子与晶格的相互作用。
因此,电子在半导体中的输运行为受到散射的影响。
常见的散射机制包括声子散射、杂质散射和电子-电子散射等。
2. 量子输运机制在低温下,尤其是在纳米材料中,电子的输运机制需要借助于量子力学进行解释。
量子输运机制主要涉及电子的波粒二象性、波函数隧穿效应和量子干涉等。
由于材料的尺寸效应和量子限制效应的存在,电子在纳米材料中的输运行为具有独特的性质。
(二)空穴的输运机制在半导体中,空穴是电子结构带隙中缺少电子的状态。
空穴可以看作是正电荷的载流子。
空穴的输运机制与电子的输运机制类似,但由于空穴的电荷性质和能带的本质,存在一些差异。
1. 拉丁空穴输运机制拉丁空穴是最常见的空穴类型,其在材料中的输运行为依赖于散射过程。
空穴在杂质和缺陷的作用下发生散射,从而改变其运动轨迹和能量分布。
电子在半导体中的载流子输运机制当涉及到电子在半导体材料中的载流子输运机制时,我们需要了解半导体的基本概念和性质。
半导体是指在温度较低的条件下,电导率介于导体和绝缘体之间的材料。
在半导体中,载流子是电荷的载体,可以是电子或空穴。
电子是带负电荷的粒子,而空穴可以视为缺少了一个电子的局域化正电荷。
在半导体中,载流子的输运是指它们在材料内部的运动,包括电子的自由漂移和空穴的自由漂移。
载流子的输运机制可以分为两种:漂移和扩散。
首先,漂移是指载流子在电场的作用下移动的过程。
当在半导体中应用电场时,正电场会使电子向电场的方向漂移,而负电场会使空穴向电场的方向漂移。
在漂移过程中,载流子会与晶格中的离子发生碰撞,并且会受到散射的影响。
这些碰撞会导致载流子的速度减小,从而减缓了漂移速度。
不同的半导体材料具有不同的载流子迁移率,迁移率是描述载流子漂移性能的一个重要参数。
其次,扩散是指由于浓度差异而引起的载流子在材料中的运动。
当处于高浓度区域的载流子进入低浓度区域时,它们会因为浓度差异而扩散到低浓度区域。
根据浓度梯度,扩散的速度会随着时间的推移而减小,直到达到平衡状态。
在半导体中,漂移和扩散这两种机制同时存在并相互影响。
它们共同决定了载流子在半导体中的传输特性。
在半导体器件中,如二极管和晶体管,载流子的输运机制对器件的性能有着重要的影响。
例如,漂移速度的提高可以增加电子管的响应速度和功率。
而扩散机制可以决定电子在PN结区域的跨越速度,从而影响二极管的导通和截止条件。
为了更好地理解电子在半导体中的载流子输运机制,人们使用了各种实验方法和理论模型。
例如,霍尔效应是一种常用的实验方法,用于测量材料中载流子的浓度和迁移率。
而动态输运理论和能带结构理论等理论模型被广泛应用于解释载流子的输运行为。
总的来说,电子在半导体中的载流子输运机制是一个复杂的过程,涉及到电场的作用、离子散射和浓度梯度等因素。
了解和掌握这些机制对于更好地理解半导体器件的性能和优化器件设计具有重要意义。
半导体物理学中的载流子输运研究半导体物理学是研究半导体材料中的电子和空穴行为的学科。
其中,载流子输运是该领域的核心研究内容之一。
本文将探讨在半导体中载流子的性质、输运机制以及相关技术应用。
一、载流子的性质载流子是指在半导体中承载电荷的基本粒子,主要包括电子和空穴。
电子带负电,是带有负电荷的粒子;而空穴则相反,是带有正电荷的粒子。
在半导体材料中,载流子的输运行为直接影响着电子学器件的性能。
二、载流子输运机制1. 热激发热激发是指通过给半导体材料加热,使载流子获得足够的能量以克服势垒,从而自由地在材料中移动。
热激发是在高温条件下常见的载流子输运机制。
2. 扩散扩散是指在浓度梯度作用下,载流子从高浓度区域向低浓度区域移动的过程。
扩散过程是通过载流子之间的碰撞和散射实现的,其速率与浓度梯度成正比。
3. 漂移漂移是指在电场作用下,载流子沿着电场方向运动的过程。
载流子在内部受到电场力的驱动,通过与晶格和杂质散射来改变方向。
漂移速率与电场强度成正比。
三、载流子输运研究的意义载流子输运研究对于半导体器件的设计和性能优化具有重要意义。
通过深入研究载流子的输运机制,可以改进半导体器件的响应速度、电流传输能力和功耗等关键性能。
在半导体功率器件领域,针对大电流、高电压的要求,研究载流子的输运特性可以帮助设计更高效、更可靠的耐压器件。
此外,对于光电器件,如光伏电池和光电二极管等,通过分析光生载流子的输运过程,可以进一步提高其转换效率和灵敏度。
四、载流子输运研究的方法和技术1. Hall效应Hall效应是一种常用的测量片状半导体材料中载流子类型、浓度和迁移率的方法。
通过施加垂直于电流方向的磁场,观察电荷的偏转,可以计算得出载流子的相关参数。
2. 经验性模型在载流子输运研究中,人们根据对载流子行为的观察与实验数据拟合,建立了一系列经验性模型。
这些模型包括经典的Drift-Diffusion模型、连续性方程和波尔兹曼输运方程等,用于描述载流子的输运行为。
半导体物理学中载流子的输运特性分析半导体物理学是研究半导体材料中电荷载流子的性质和运动的学科。
对于这些半导体材料电流输送特性的研究,对于现代电子设备和信息技术的发展起着至关重要的作用。
本文将探讨半导体物理学中载流子的输运特性分析。
一、载流子的定义和类型在半导体物理学中,载流子是指携带电荷的粒子,它们在半导体材料中负责电流的输送。
根据带电荷性质的不同,载流子分为正电荷的空穴和负电荷的电子。
空穴是电子跳出离子晶格位置后在其原处留下的带正电荷的空位,而电子则是负电荷的粒子。
二、载流子的产生和输运载流子的产生主要通过固体材料的激发过程来实现。
当外界施加电场、光照或温度变化等激励时,电子会从价带跃迁到导带形成电子-空穴对。
这些电子和空穴会受到电场力的作用向着电场方向运动,从而形成了电流。
在半导体中,电子由于能级差距小,其导电性能强于绝缘体材料。
三、载流子的输运特性在半导体材料中,载流子的输运特性决定了材料的电导率和电流的传输效率。
其中,电流主要通过两种方式传输:漂移和扩散。
1. 漂移:漂移是指由于外加电场的作用,携带电荷的载流子在晶体中受到电场力的驱动而移动。
漂移速度与电场强度成正比,与载流子迁移率成正比。
而载流子的迁移率受到材料中杂质、晶格缺陷等因素的影响。
因此,提高半导体材料的纯度和结晶度可以提高载流子的迁移率,进而提高电导率。
2. 扩散:扩散是指由于载流子浓度差异引起的材料中的载流子传输。
当载流子浓度不均匀时,通过自由运动的载流子将会发生扩散,以实现浓度均匀分布。
扩散速度与浓度梯度成正比,与扩散系数成正比。
扩散系数受到温度、材料的缺陷和掺杂等因素的影响。
四、载流子输运的限制因素在实际的半导体器件中,载流子的输运过程会受到一些因素的限制,主要包括散射、载流子密度限制和表面反射等。
1. 散射:散射是指载流子在晶体中与杂质、晶格缺陷或声子等相互作用后改变原始运动状态的过程。
散射会使得载流子的迁移率降低,影响载流子的输运效率。
载流子输运与导电材料在现代社会中,电子设备的快速发展和普及使得导电材料成为了不可或缺的一部分。
导电材料的选择与其内部的载流子输运有着密切的关系。
在本文中,我们将探讨载流子输运与导电材料之间的关系以及其在各个领域中的应用。
第一部分:载流子的分类与输运机制载流子是指在导电材料中参与电流传输的粒子,主要包括电子和空穴两种类型。
电子是带负电荷的粒子,而空穴则是一种表现出正电荷的存在。
这两种载流子在导电材料中的输运机制不尽相同。
对于电子而言,其输运机制主要是电子在向导电材料中受到外力作用下发生的散射现象。
散射使得电子在导电材料中产生载流子迁移导致电流的形成。
而对于空穴而言,其输运机制主要是空穴之间的扩散过程。
空穴在导电材料中由于热能激发而发生扩散,从而产生电流。
第二部分:导电材料与载流子输运性质的关系导电材料是指具有较好导电性能的物质,包括金属、半导体和导体。
不同的导电材料对载流子的输运性质有着不同的影响。
金属是一种具有良好导电性能的导电材料。
金属中的电子可以自由地在晶格中移动,因此电子在金属中的输运过程是一种自由电子的拓扑态。
这也是为何金属很容易导电的原因。
与金属不同,半导体的导电性能非常依赖于温度和杂质等外界因素。
在纯净的情况下,半导体中的载流子输运主要是通过热激发和缺陷散射来实现的。
然而,当有杂质存在时,半导体的导电性能会得到显著改善,例如掺杂后的硅。
导体是一种介于金属和半导体之间的导电材料。
导体通过其特殊的电子能带结构来实现载流子的输运。
在导体中,载流子输运既有自由电子拓扑态也有局域电子态的存在。
这种特殊的电子能带结构使得导体具有较好的导电性能。
第三部分:载流子输运与导电材料的应用载流子输运与导电材料的关系在各个领域都有着广泛的应用。
在电子学领域中,我们利用载流子的输运特性制造各种电子器件,例如晶体管和二极管等。
这些器件的工作原理都是基于载流子输运的。
在能源领域,我们可以利用导电材料的具体输运性质来开发新型的太阳能电池。
半导体中的载流子输运半导体是一种特殊的材料,其电子能带结构使其具有半导体特性,即既不完全导电也不完全绝缘。
在半导体中,载流子的输运是至关重要的。
载流子是指在材料中参与电导的带电粒子,包括带负电荷的电子和带正电荷的空穴。
了解并掌握半导体中的载流子输运机制对于研究和应用半导体技术具有重要意义。
在半导体中,载流子的输运主要包括两个过程:漂移和扩散。
漂移是指在外加电场作用下,带电粒子受力移动的过程。
外加电场使得正负载流子分别向电场方向进行漂移,从而形成电流。
扩散是指由于浓度梯度的存在,带电粒子自发地从浓度高区域向浓度低区域扩散的过程。
扩散使得正负载流子重新组合并导致电流的流动。
在半导体材料中,载流子的输运与材料的特性、结构、掺杂以及温度等因素密切相关。
以硅(Si)为例,由于其晶格结构具有四面体对称性,硅材料中的电子和空穴密度均可达到相对较高的数值。
半导体材料通过掺杂可以引入杂质能级,从而改变其导电性能。
掺杂浓度的增加会导致更多的载流子生成,进而增大电导率。
在载流子输运中,杂质能级起到了重要的作用。
对于掺杂的P型半导体,通常采用三价杂质(如硼)来取代四面体结构中的硅原子,形成硅晶格中的空穴。
这些空穴可以被电子激发进入价带,从而产生正电荷。
而N型半导体则采用五价杂质(如磷)取代硅原子,形成额外的电子。
这些额外的电子使半导体具有了更高的导电性。
此外,温度也对半导体中的载流子输运起到重要影响。
随着温度的升高,材料中的原子振动加剧,导致更多的载流子被激发。
这进一步增加了电导率。
然而,过高的温度也会破坏材料的晶体结构,从而降低电导率。
近年来,随着半导体技术的快速发展,对载流子输运的研究也越发深入。
纳米级半导体结构的出现为探索新的载流子输运机制提供了新的平台。
例如,量子效应引起的载流子波函数重叠对于电导率具有重要影响。
此外,载流子输运还与材料的表面态和边界条件等因素密切相关。
综上所述,半导体中的载流子输运是现代电子技术和信息处理的基础,对于理解和应用半导体材料和器件具有重要意义。
半导体材料的载流子输运与掺杂机制半导体材料是现代电子器件的核心材料,其性能对于电子技术的发展起到了决定性的作用。
而半导体材料的载流子输运和掺杂机制则是决定其电子特性的关键因素之一。
一、载流子运输机制在半导体材料中,载流子分为电子和空穴两种类型。
载流子的输运机制对于材料的导电性能和器件效果都有着重要的影响。
1. 杂质散射杂质散射是指材料中的杂质离子与载流子的相互作用导致其运动轨迹发生变化。
杂质散射对载流子输运的影响取决于杂质的数量、杂质与载流子之间的相互作用强度以及载流子在晶格中的散射概率。
常见的杂质散射机制有声子散射、电离散射和杂质散射等。
2. 色散色散是指由于半导体材料结构的不均匀性或载流子之间相互作用引起的电流流动不平衡现象。
色散导致的主要问题是信号传输速度下降和电流密度不均匀。
为了克服色散问题,研究者们通常会采取掺杂、引入缺陷等方法来改善半导体材料的结构均匀性。
3. 电场效应电场效应是指外加电场对载流子运动的影响。
当外加电场存在时,载流子受到电场力的驱动,从而导致电流流动。
电场效应主要在PN结等半导体器件中起作用,可用于调节和控制电流。
二、掺杂机制掺杂是指在半导体材料中引入外来杂质或添加少量的离子,以改变材料的电学性质和导电性能。
掺杂通常分为两种类型:N型掺杂和P型掺杂。
1. N型掺杂N型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为电子。
N型掺杂通过掺入五族元素(如砷、锑等)来实现,这些杂质的外层电子数比晶体原子少,形成多余的电子,这些多余的电子即成为载流子。
2. P型掺杂P型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为空穴。
P型掺杂通过掺入三族元素(如硼、铝等)来实现,这些杂质的外层电子数比晶体原子多,形成缺乏的电子,这些缺乏的电子即成为空穴。
掺杂可以通过扩散、离子注入等方法进行。
通过控制掺杂的类型和浓度,可以调节半导体材料的导电性能,使其具备不同的电子特性和导电能力。
载流子的输运模式引言在固体材料中,电荷的传输是材料的重要特性之一,它决定了材料的导电性能。
载流子在材料中的输运模式直接影响材料的导电性能和电子器件的性能。
本文将深入探讨载流子的输运模式,包括载流子的产生和输运过程。
载流子的产生载流子通常指电子和空穴。
电子是带负电荷的,而空穴则是带正电荷。
在具有半导体特性的材料中,载流子的产生主要来源于材料的原子结构和杂质。
当电子从原子中脱离并留下一个空穴时,载流子将产生。
载流子的产生机制可以通过注入载流子或通过热激发实现。
注入载流子是通过外部电源或光激发器向材料中注入电子或空穴。
热激发则是通过加热材料,使其原子中的电子获得足够的能量以跃迁到导带或价带中。
载流子的输运过程载流子在材料中的输运过程包括漂移和扩散两个主要过程。
漂移漂移是指载流子在材料中受到电场力作用下的移动过程。
当电场存在时,载流子会受到电场力的作用,从而产生一个漂移速度。
漂移的速度取决于载流子的电荷和电场强度之间的关系,通常由欧姆定律描述。
扩散扩散是指载流子在材料中由高浓度区域向低浓度区域的自由运动。
扩散是一种无需外界电场作用的输运过程,其速率由浓度梯度决定。
载流子在材料中随机运动,高浓度区域的载流子会自发地向低浓度区域扩散,从而达到浓度均匀的状态。
载流子的输运模式根据载流子的输运过程,可以得出不同的输运模式。
常见的载流子输运模式包括:漂移输运、扩散输运和复合输运。
漂移输运漂移输运是指载流子在受到电场力作用下的主要运输方式。
在电场的驱动下,载流子会沿着电场方向移动,形成电流。
漂移的速度由电场强度和载流子的迁移率决定。
迁移率是描述载流子受电场力影响的能力,它与载流子的迁移时间和电荷量有关。
在导电材料中,载流子的迁移率通常较高,漂移输运成为载流子主要的输运模式。
扩散输运扩散输运是指载流子在浓度梯度作用下的输运方式。
在材料中存在浓度差时,载流子会自发地向浓度较低的区域扩散,导致浓度均匀化。
扩散的速度受到浓度差的大小和材料中的扩散系数的影响。
半导体器件中的载流子输运在当今信息技术迅速发展的时代,半导体设备的应用已经成为现代社会不可或缺的一部分。
而在半导体器件的工作中,载流子输运起着关键作用。
本文将讨论半导体器件中的载流子输运的相关概念、机制以及其对器件性能的影响。
一、载流子输运概述半导体器件中的载流子输运指的是载流子在器件内部的传输过程。
在半导体器件中,载流子可以是电子或空穴,它们的运动会直接影响器件的电导性能。
因此,对载流子输运过程的研究非常重要。
二、载流子输运机制在理解载流子输运之前,我们先来了解一些基本的物理机制。
半导体器件中的载流子输运主要受到散射、扩散和漂移三种机制的影响。
1. 散射散射是指载流子与其他物质或背景离子的碰撞。
在半导体中,常见的散射机制有声子散射、杂质散射和缺陷散射等。
这些散射事件会导致载流子的能量和动量发生改变,从而影响其传输性能。
2. 扩散扩散是指由浓度梯度引起的载流子的自由传输。
其过程可以类比溶液中的扩散现象,即高浓度区域中的载流子会自动向低浓度区域扩散。
在半导体器件中,扩散对于载流子输运的平均速度和传输距离起着重要作用。
3. 漂移漂移是指在电场的作用下,载流子受到电场力的驱动而运动。
电场影响下的载流子传输会形成漂移电流。
在半导体器件中,漂移对于载流子的定向输运和电导性能有着决定性影响。
三、载流子输运对器件性能的影响半导体器件中的载流子输运直接影响器件的电导性能和响应速度等重要参数。
良好的载流子输运能够减小电阻、提高电导率和增强设备的响应能力。
1. 提高电导率载流子输运过程中,减小散射事件对于实现高电导率非常重要。
通过降低杂质浓度、优化晶格结构等方式,可以减少载流子与背景离子的碰撞,从而提高电导率。
2. 降低电阻电阻是电流通过器件时遇到的阻力。
通过优化载流子输运,可以减小电阻,提高器件的整体效率。
例如,在半导体器件制造过程中,可以使用掺杂技术调控载流子浓度,从而降低电阻。
3. 提高响应速度在某些高速响应要求的设备中,载流子输运的速度至关重要。
载流子的输运模式
载流子是在导体中运动的电荷带电粒子,它们在电场或磁场的作用下
发生运动,在电路中传递电信号或输送能量。
载流子的输运模式指的
是载流子在导体中的运动方式,以及电路中电流的传输方式。
在导体中,载流子的运动主要有两种模式:漂移模式和扩散模式。
漂移模式:载流子在导体中的运动类似于水流中的漂流,它们在电场
作用下发生漂移,形成电流。
在该模式下,载流子向着电场方向运动,运动速度与电场强度成正比,同时受到碰撞散射的影响而使得运动轨
迹呈现随机性。
扩散模式:载流子在导体中的运动类似于颗粒在气体中的扩散,它们
在浓度梯度的作用下发生扩散,形成电流。
在扩散运动中,载流子沿
着浓度梯度方向运动,运移速度与浓度梯度成正比,同时也受到碰撞
散射的影响而呈现随机性。
对于半导体材料,因其特殊的载流子性质,还存在着复合扩散模式。
在该模式下,自由电子和空穴之间通过相互复合而发生扩散运动,形
成电流。
在电路中,载流子的输运模式主要取决于电路中的电压、电流和电子
运动的特性,以及导体材料本身的特性。
在低电压下,漂移模式是主
要的,而在高电压下,扩散模式则会逐渐占据主导地位。
同时,导体
材料的自由电子浓度、载流子的有效质量、散射机制等也会影响载流
子的输运模式。
总体来说,载流子的输运模式是电路中电流运输的重要基础,对于电
路的稳定性和性能具有重要影响。
对载流子的运动规律和输运模式的
深入了解,有助于电路性能的优化和更加高效的能量转换和数据传输。
