第4节 电流的测量 习题

电流的测量练习题及详细解析【典型例题】类型一、电流表的使用1.（2016•徐闻县模拟）如图所示电流表的读数为A。

【思路点拨】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。

【答案】0.48【解析】电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.48A；故答案为：0.48。

【总结升华】本题考查电流表的读数，类似的测量工具读数应归纳掌握，如：电压表、温度计、刻度尺、弹簧测力计、电能表、天平的读数等。

举一反三：【变式】实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。

为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0～0.6AB.0～1AC.0～2AD.0～3A【答案】D2.如图所示电路，电路中有三盏灯，两个电流表，两个开关，请回答：（1）当闭合S1，断开S2时，此电路中哪盏灯能发光，电流表测的是哪部分的电流？（2）当闭合S2，断开S1时，电路中哪盏灯能发光？电流表测的是哪部分的电流？（3）当S1、S2都闭合时，此电路是一个什么电路？电流表测的是哪部分的电流？（4）当S1、S2都断开时，电路是什么电路？【答案】（1）L3灯亮； A1只测通过L3灯的电流。

（2）灯L1亮；电流表表A2测量通过灯L1的电流。

（3）灯L1、L2、L3三盏灯都发光； A1测的是通过L2和L3灯的电流之和，A2测的是通过L1和L2灯的电流。

（4）灯L1、L2、L3三盏灯都发光；电流表A1、A2没有接在电路中。

【解析】（1）当只闭合S1，断开S2时，只有L3灯亮，L1和L2灯被短路，此时电流表相当于导线，电流表阻碍电流的作用很小，被视为零，这样电流就不通过L1和L2灯，只通过A1和灯L3，这时A1只测通过L3灯的电流。

（2）当闭合S2，断开S1时，只有灯L1亮，L2和L3灯被短路，电流表A2测的是通过L1灯的电流，此时电流只通过L1，不通过L2和L3。

电流的测量练习题一、单选题,将“+”、“-”两个接线柱接错了,这样做的结果是 ( )A. 指针偏转角度变小B. 指针不动C. 电流表可能被烧坏D. 指针反向偏转2. 在图所示电路中,电流表连接正确的有 ( )A. B.C. D.3. 下列电路中，电流表测L灯电流的是( )1A. AB. BC. CD. D4. 下列四个电路中，电流表能测量通过灯L1电流的是( )A. AB. BC. CD. D5. [2016·邵阳市中考]如图,电流表能直接测量通过灯泡L电流的电路是 ( )2第1页共5页A. AB. BC. CD. D6. [2016·常德市中考]已知L1、L2是两个不相同的灯泡,在如图所示的四个电路中,能正确测量通过灯L1电流的电路是 ( )A. AB. BC. CD. D7. 下列数据最接近实际的是( )A. 一个中学生重约50NB. 人步行的速度约14m/sC. 洗热水澡时感觉舒适的水温约42℃D. 液晶电视机的工作电流约10A8. 如图所示,断开开关S,电流表测()A. 灯L1电流 B. 灯L2电流C. 灯L1和灯L2中的总电流 D. 无法判定9. [2015·陕西中考，8]如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是( )A. L1与L2串联 B. 电流表A1测L1的电流C. 当开关S2断开时,通过L1的电流变小 D. 当开关S2断开时,电流表A2的示数变小二、填空题A.240 mA= AB.0.56 A= μAC.2×104μA=mAD.3×10-4 mA= μA11. 如图，电流表的示数是_________A.12. 电路中小灯泡发光,是因为有流过小灯泡,其符号是,电流的国际制单位是,用字母A表示.13. 使用电流表测电流,必须将它在所测电路中,要使电流从流入,从流出;通过的电流不能超过它的,在不能预先估计被测电流大小的情况下,要用法来估测,绝对不允许不经过而把电流表直接连到上,否则将很快被烧坏.三、作图题14. 根据图所示的实物图,设计电路图并画在虚线框内,再在实物图上连线,要求小灯泡并联,A1表测干路电流,A2表测灯L2中的电流,每个小灯泡的工作电流均为0.2 A.第3页共5页参考答案1. 【答案】D【解析】“+”、“-”接线柱接反,会使电流表指针反向偏转,应选D.2. 【答案】 C【解析】A图中电流表正、负接线柱接反;B图中电流表与导线并联,被短路;C 正确;D图中电流表与电灯并联,开关闭合后电流表直接接在电源两极,绝对不允许,D错.3. 【答案】C【解析】A中电流表与灯L1并联，L1短路，电流表测电路总电流，即流过L2的电流，故A错误；B中电流表与灯L2串联，测通过灯L2的电流，不符合题意；C中电流表与灯L1串联，电流表测通过灯L1的电流，符合题意；D中电流表接在干路中，测流过两灯泡的干路电流，不符合题意.4. 【答案】D【解析】A选项中两灯被短路；B选项中两灯并联，电流表在干路中，测总电流；C选项中两灯并联，电流表在L2支路中，测通过灯L2的电流；D选项中两灯并联，电流表在L1支路中，测通过灯L1的电流，故D选项正确.5. 【答案】D【解析】本题考查电流表的正确使用。

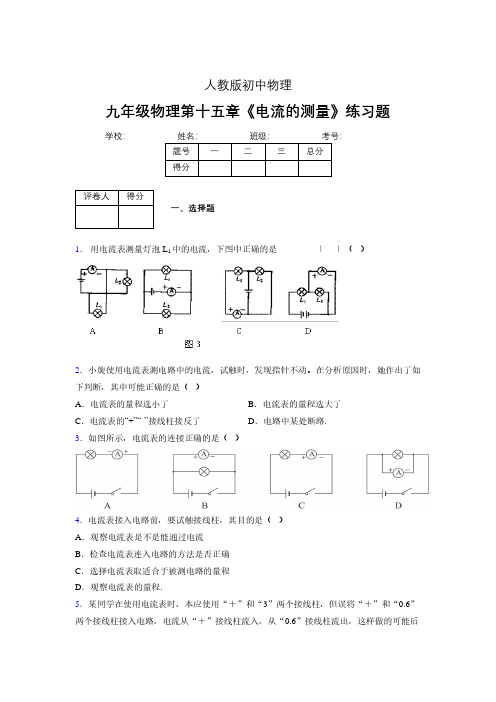

2021-2021人教版九年级物理第十五章第四节电流的测量同步测试一、单选题（共10题；共20分）1.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B.C. D.2.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A. 指针不动B. 指针摆动角度小了C. 指针反向摆动D. 指针摆动角度变大，电流表有可能烧坏3.关于电流表的使用，下列说法中正确的是（）A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量4.两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A 这个量程读得1.2A，那么实际测得的电流应是（）A. 0.24AB. 2.4AC. 1.2AD. 3.24A5.如图的电路中，电流表测量的是( )A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流之和D. 电源供给电路的总电流6.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B. C. D.7.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A8.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）A. 2.4AB. 0.12AC. 0.48AD. 1.2A9.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A. 电流表和电压表都被损坏B. 电流表损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数10.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )A. B. C. D.二、多选题（共2题；共6分）11.下列关于实验仪器使用的说法中，正确的是（）A. 使用弹簧测力计时，不能超过它的量程B. 使用天平测质量时，先调节天平横梁平衡C. 使用量筒测水的体积时，视线要与凹液面底部相平D. 使用电流表时，电流表与被测用电器并联12.下面的做法中有可能打弯电流表指针的是（）A. 所测电流超过量程B. 将“+”“﹣”接线柱接反C. 试触时动作不迅捷D. 电流表没接在电路中三、填空题（共5题；共11分）13.如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是________ ，通过灯的电流是________ ，断开，则电流表的示数将________（选填“变大”“变小”“不变”）14.如图所示的仪器，实验时应将它与被测量的用电器________联；使用中要使电流从________接线柱流出，在测量通过小灯泡的电流时，应选用的量程是________．15.用电压表测量电压，电流表的接线和表盘情况如图所示，此时电流表所用的量程是________，示数是________．16.在实验中，小红使用电流表O～3A的量程，晓燕把示数读成小量程的0.18A，则电路中的实际电流大小是________．17.某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用________量程进行试触，试触时发现指针偏转角度很小，这时它应选用________量程进行测量．四、解答题（共1题；共5分）18.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接．五、实验探究题（共1题；共6分）19.如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________．A．通过灯泡L1的电流比L2中的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．灯泡靠近电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________．乙：________．六、综合题（共2题；共18分）20.电流表：（1）电流表的连接方法：电流必须从________接线柱流入，从________接线柱流出；电流表应与被测用电器________；被测电流不能超过电流表的________；绝不允许将电流表直接接到________两极上．（2）电流表的读数：看清电流表的量程和分度值（量程为0～3A，分度值为________；量程为0～0.6A，分度值为________），则电流表的示数=指针右偏的格数×________．21.如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、由电路图可知，电流表与L2并联，不能测灯L2中的电流，电流表连接错误；B、由电路图可知，电流表正负接线柱接反了，不能测灯L2中的电流；C、由电路图可知，两灯泡并联，电流表串联在灯L2的支路中，测灯L2中的电流；D、由电路图可知，两灯泡并联，电流表串联接在干路中测干路电流，不是测灯L2中的电流；因此能测灯L2中的电流的是C选项所示电路．故选C．【分析】电流表应与被测电路串联，电流应从电流表的正接线柱流入，负接线柱流出，分析电路图，然后答题．2.【答案】D【解析】【分析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D【点评】本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．3.【答案】D【解析】【解答】解：A、小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；B、绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；C、用3A量程测试时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选项0.6A的量程进行测量，故C选项错误；D、用3A量程测试时，指针只偏转很小角度时，应该用0.6A的量程进行测量，故D选项正确．故选D．【分析】电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“﹣”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上．根据电流表的正确使用方法进行分析．4.【答案】A【解析】【解答】解：电流表的0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～0.6A”的量程时，按照“O～3A”的量程读成了1.2A，则正确读数应为=0.24A．故选A．【分析】根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．5.【答案】B【解析】【分析】如图所示，两灯泡并联，电流表与灯泡L2串联，所以电流表测量的是灯泡L2的电流，故选B。

电流的测量-练习题精选电流的测量练习题精选7.“ 0.i5A ”最可能是下列哪个用电器工作时的电流（）A. 家用电冰箱 B .家用空调器 C .普通计算器 D .普通的白炽灯 8.下列用电器正常工作时，电流最接近 500mA 的是（）A.学生用计算器 B.家用空调器3.下列电路中，电流表测L i 灯电流的是（ ）I…—— •卄 一-■it4.下列关于电现象的说法不正确的是：（）A. 原子中带负电的粒子是电子C. 验电器是根据异种电荷互相排斥的原理制成的D. 风扇转动，是利用了通电导体在磁场中受到力的作用 5. 在如图所示的电路中，闭合开关，下列说法中正确的是（ A. 电流表测的是通过灯L i 的电流 B. 电流表测的是通过灯L i 和L 2的总电流 C. 取下灯L i 后1_2仍然会亮，电流表有读数 D. 取下灯L 2后L i 也不亮，电流表无读数 6.某同学使用电流表，估计待测电路中的电流为 0.3安左右，他用果是0— 3A 的量程来测量，这样做的结会损坏电流表C •指针摆动角度小，读数不够准确D.指针摆动角度小，读数比较准确1在国际单位制中，电流的单位是 A.伏特（V ）B •焦耳（J ）C •安培（A ）D •瓦特（W2.在下列四幅图中的四个电路中，电流表的接法正确的是（）)C.家用电饭锅 D .家用电冰箱9.图中的几种用电器正常工作时的电流接近4A的是（）乩电冰箱 B.电视机 C.节能灯 D.电饭锅10•要用电流表测量通过灯L i的电流，设计的电路如图所示，正确的是（）11.下面的说法中正确的是（）A.电流表的量程就是它的测量范围B.使用电流表时，选用的量程越大越好C.无法确定电流表量程时，选用最小量程的接线柱试触D.如果选用较大的量程，可以将电流表直接接在电源的两极12.在图所示的电路图中，能用电流表正确测出灯L i的电流的是（二、填空题（题型注释）13.如图（a）所示的测量工具是 _______________ ，使用时应_____________ 在电路中14.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①______________________________ ;②____________________________ ;③_____________________________15女口甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示,流表测量的是通过__________ （选填“电源其中a电L1 ”或“ L2 ”）的电流，b电流表的读数应为16•如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因甲同学的问题：； 乙同学的问题： ； 丙同学的问题： 。

15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。

这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。

《电流的测量》练习题电流的强弱练习：1．电流的大小用_____来表示，字母符号是____，在国际单位制中它的单位是____。

2．物理学中规定_________电荷定向移动的方向为电流方向，金属中自由电子实际定向移动的方向和电流方向_______。

3．360μA＝_________mA＝_________A； 0.2A＝_____mA ＝________μA．4.某家用电器正常工作时，测得通过该用电器的电流为5000mA，则该用电器可能是（）A．家用电冰箱 B.灯泡 C.家用空调器 D.半导体收音机5.列关于电流的说法中正确的是（）A．通电导体的电荷量越多，电流越大B．通电时间越长，导体中的电流越大C．通电时间越短，导体中的电流越大D．每秒钟通电导体任一横截面的电荷量越多，电流越大6. 在国际单位制中，电流的单位是A．伏特（V） B．焦耳（J） C．安培（A） D．瓦特（W）7.下列用电器正常工作的电流约0.5A的是（）A．空调 B．电冰箱 C．电热水器 D．电饭锅8.下列常见的电流中最大的是（）A．雷电的电流 B．房间灯泡的电流C．家用空调器的电流 D．手电筒中的电流电流的测量1.在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三个接线柱，测量时应把_______和______两接线柱接入电路，这样测得的结果较为准确．2.如图所示，该表是_____表，由图可知，它有两个量程是_____和_____，当选第1个量程时，指针所指的电流________A，选第2个量程时，指针所指的电流_______A.3.测量电流的的专门仪表叫_______，它在电路中的符号是_____.电流表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的__________，将指针调至零位。

4．正确使用电流表的规则为：(1) 电流表要__________联在电路中；(2) 电流必须从______接线柱流进电流表；(3)被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______Ａ, 再改用________至________Ａ的量程；(4)绝对不允许_________________________________而把电流表直接接在电源两极上。

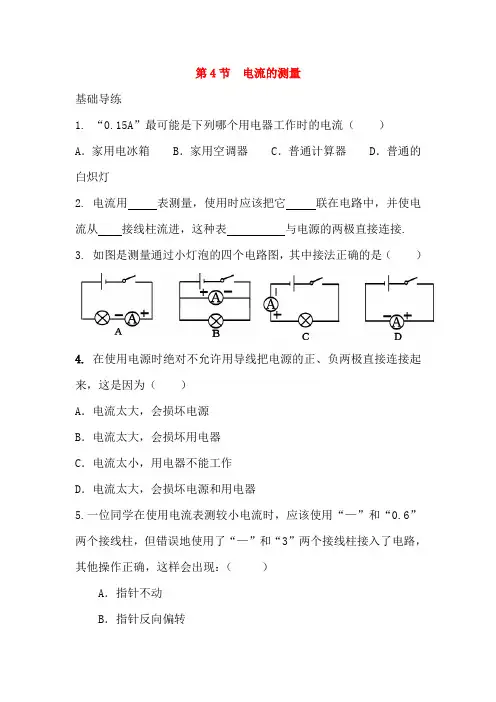

第4节电流的测量基础导练1. “0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯2. 电流用表测量，使用时应该把它联在电路中，并使电流从接线柱流进，这种表与电源的两极直接连接.3.如图是测量通过小灯泡的四个电路图，其中接法正确的是（）4.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器5.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏6. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）能力提升7. 如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．（1）甲图的问题：；（2）乙图的问题：．8. 请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图.9.张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．10.粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．参考答案基础导练1.D2.电流串正不能3.C4.A5.C6.D能力提升7.（1）电流表的正、负接线柱接反了（2）电流表的量程接大了8.略9.不正确，原因是电流表不经用电器直接接在电源两极修改电路如图所示10.如图所示。

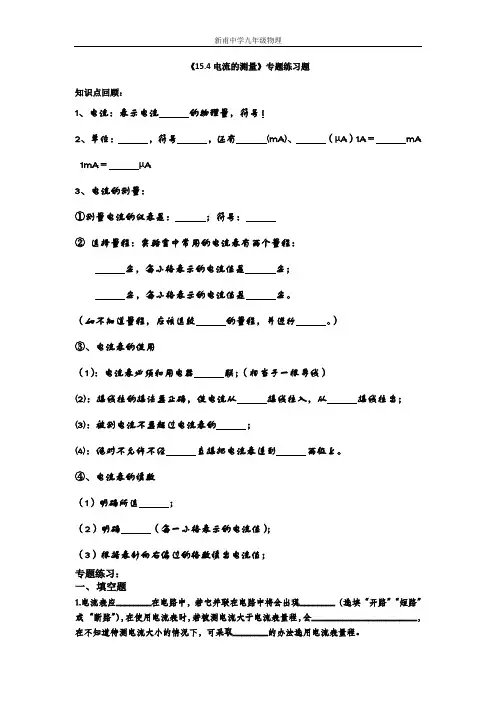

《15.4电流的测量》专题练习题知识点回顾：1、电流：表示电流的物理量，符号I2、单位：，符号，还有(mA)、（µA）1A＝mA 1mA＝µA3、电流的测量：①测量电流的仪表是：；符号：②选择量程：实验室中常用的电流表有两个量程：安，每小格表示的电流值是安；安，每小格表示的电流值是安。

（如不知道量程，应该选较的量程，并进行。

）③、电流表的使用（1）：电流表必须和用电器联；（相当于一根导线）(2)：接线柱的接法要正确，使电流从接线柱入，从接线柱出；(3)：被测电流不要超过电流表的；(4)：绝对不允许不经直接把电流表连到两极上。

④、电流表的读数（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；专题练习：一、填空题1.电流表应________在电路中，若它并联在电路中将会出现________（选填“开路”“短路”或“断路”），在使用电流表时，若被测电流大于电流表量程，会________________________，在不知道待测电流大小的情况下，可采取________的办法选用电流表量程。

2. 流过手电筒小灯泡的电流大约是0.25 A,等于mA;某半导体收音机电池的供电电流可达120 mA,等于 A.3. 如图甲所示,灯L1、L2联.由图乙可知,开关S闭合时,电流表A1选用的量程是,A1的示数为 A;A2选用的量程为,A2的示数为 A.4. 小乐用学校物理实验室中的电流表测某一电器的电流,读出电流表的示数为2.5 A,站在一边的小夏发现小乐读错了量程,则通过该电器的电流为.5. 下如图所示的两个电路中,甲图中的电流表测量的是通过的电流,乙图中的电流表测量的是通过的电流。

6. 如图所示,是学校物理实验室中常见的某种仪表的示意图,请你写出从图中得到的三条信息:(1) ;(2) ;(3) .7. 小华在探究串联电路中电流的规律时发现电流表指针摆动分别出现了如图所示的两种情况,请分析在使用电流表时出现问题的原因。
