测井方法原理-测井解释基础(测井解释培训教材-COSL)

测井解释基础知识-概述说明以及解释1.引言1.1 概述测井是石油工程中一项重要的技术手段，它通过使用特殊的工具和设备在钻井过程中获取井内的各种数据，以评估地下地层的性质和含油气性能。

这些数据对于油气田的勘探、开发和生产起着至关重要的作用。

测井技术在油气勘探和开发中扮演着关键的角色。

通过测井可以准确地了解油气藏中地层的性质，包括储集层的厚度、孔隙度、渗透率等。

同时，测井数据可以获得地层的物理性质，如密度、声波速度、电阻率等，从而可以计算出地层的含油气饱和度和产能。

测井数据的获取方法包括电测井、声测井、密度测井、核磁共振测井等多种技术手段。

这些测井工具可以通过装备在钻井井筒中的测井仪器进行数据采集。

测井数据的获取主要依靠钻井过程中向井内发送的信号与地层反射或吸收的物理现象产生的信号之间的相互作用。

测井解释是对测井数据进行分析和解释的过程，以得出地层性质和含油气信息，并为油气田的开发提供决策依据。

通过对测井数据的解释，可以确定油气藏的储量、底部流压、裂缝分布等重要参数，为决策者提供合理的勘探和开发方案。

总之，测井是一项通过获取井内数据进行地层评价的重要技术。

它对于优化勘探开发策略，提高油气田的产能和经济效益具有重要意义。

测井解释作为测井技术的核心环节，为油气田的勘探与开发提供科学依据，为石油工程的发展做出了重要贡献。

1.2文章结构1.2 文章结构本文按以下结构进行组织和讨论：（1）引言：首先介绍本文的背景和目的，概述测井解释的基本概念和重要性。

（2）正文：本部分将详细介绍测井的定义和作用，以及获取测井数据的方法。

其中，关于测井的定义和作用部分，将探讨测井在勘探和开发油气田中的重要作用，以及其对油气储层评价和井筒工程的意义。

关于测井数据的获取方法部分，将介绍目前常用的测井工具及其原理，如电测井、声波测井、核子测井等。

（3）结论：在本节中，将强调测井解释的重要性，并讨论其在油气勘探开发、地质研究及工程应用领域的具体应用。

第一篇测井解释基础与测井方法测井广泛应用于石油地质和油田勘探开发的全过程。

利用测井资料，我们不仅可以划分井孔地层剖面，确定岩层厚度和埋藏深度，确定储层并识别油气水层，进行区域地层对比，而且还可以探测和研究地层主要矿物成分、孔隙度、渗透率、油气饱和度、裂缝、断层、构造特征和沉积环境与砂体的分布等，对于评价地层的储集能力、检测油气藏的开采情况，细致地分析研究油层地质特征等具有重要意义。

随着测井技术及其解释处理方法的飞速发展，测井资料的应用日益深化，其作用也越来越明显。

第一章测井解释的基本理论和方法第一节测井解释的基本任务测井资料解释，就是按照预定的地质任务和评价目标选择几种测井方法采集所需的测井资料，依据已有的测井解释方法，结合地质、钻井、录井、开发等资料，对测井资料进行综合分析，用以解决地层划分、油气层和有用矿藏的评价及其勘探开发中的其它地质、工程问题。

测井解释的基本任务主要有：1．进行产层性质评价。

包括孔隙度、渗透率、有效厚度、孔径分布、粒径大小及分选性、裂缝分布、润湿性等的分析。

2．进行产液性质评价。

包括孔隙流体性质和成分（油、气、水）的确定，可动流体（油、气、水）饱和度、不可动流体（束缚水、残余油）饱和度的计算。

3．进行油藏性质评价。

包括研究构造、断层、沉积相，地层对比，分析油藏和油气水分布规律，计算油气储量、产能和采收率；指导井位部署、制订开发方案和增产措施。

4．进行钻采工程应用。

在钻井工程中，测量井眼的井斜、方位和井径等几何形状，估算地层孔隙流体压力和岩石的破裂压力梯度，指导钻井液密度的合理配制，确定套管下深和水泥上返高度，计算固井水泥用量和检查固井质量等；在采油工程中，进行油气井射孔，生产剖面和吸水剖面测量，识别水淹层位和水淹级别，确定出水层位和串槽层位，检查射孔质量、酸化和压裂效果等。

第二节岩性确定方法储层的岩性评价是指确定储层岩石所属的岩石类别，计算岩石主要矿物成分的含量和泥质含量，进一步确定泥质在岩石中分布的形式和粘土矿物的成分。

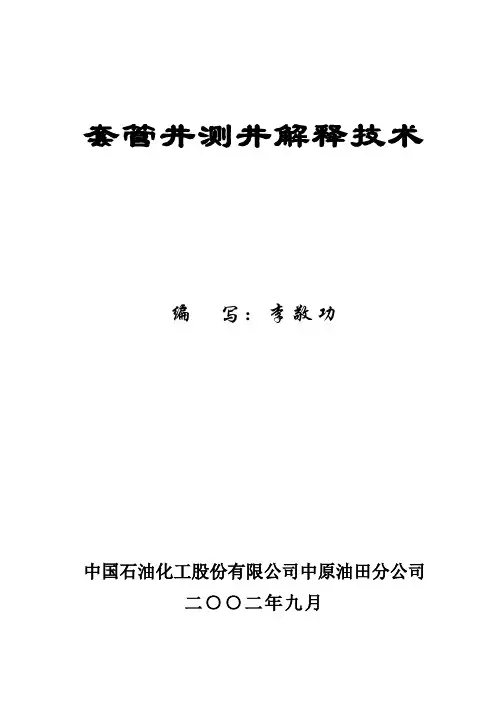

套管井测井解释技术编写：李敬功中国石油化工股份有限公司中原油田分公司二○○二年九月目录一、生产测井概述二、吸水剖面测井三、吸水剖面测井资料处理与解释四、产出剖面测井介绍五、井内流体的流动特性六、自喷井（气举井）产出剖面测井七、抽油井环空测井八、产出剖面测井资料的应用第一章测井概述一、测井概念地球物理测井（简称测井）是应用地球物理学的一个分支，它是应用物理学方法原理，采用电子仪器沿井身测量地层的各种物理参数，根据测量结果及有关资料进行分析解释，找出油、气等储集层的技术学科。

它所应用到知识包括：物理学、电子学、信息学、地质工程、石油工程等。

它的最大特点是知识含量高、技术运用新。

现场测井是把地层的物理参数转换为电信号，经电缆传送到地面进行记录。

测井解释的目的就是把各种测井信息转化为地质或工程信息。

如果把测井的数据采集看成是一个正演过程，测井解释就是一个反演过程。

因此，测井解释存在着多解性（允许解释出现不同的结果，允许出现解释失误！），也就存在着解释符合率的问题。

二、测井分类分类方法大致有三种：按油气勘探开发过程（测井剖面）分类、按测井方法功能分类、按测井物理方法分类。

（1）按油气勘探开发过程（测井剖面）分类按照油气勘探开发过程，测井可分为两大类：油气勘探阶段的勘探测井（又称为裸眼井测井系列）和油气开发阶段的开发测井（又称为套管井测井系列）。

裸眼测井主要是为了发现和评价油气层的储集性质及生产能力。

砂泥岩剖面测井系列又分为：淡水泥浆测井系列、盐水泥浆测井系列、油基泥浆测井系列。

套管井测井主要是为了监视和分析油气层的开发动态及生产状况。

勘探测井（裸眼井测井）测井开发测井（套管井测井）（2）按测井方法功能分类①电阻率测井系列：如双侧向、三侧向、七侧向、感应、双感应-八侧向、电极系测井等。

②微电阻率测井系列：如微电极、微侧向、邻近侧向、微球型聚焦测井等。

③孔隙度测井系列：如补偿声波、补偿密度、补偿中子、井壁中子、中子伽马测井等。

测井方法原理测井是油气勘探和开发过程中非常重要的工具，它通过测量井孔中的岩石、流体和地层性质，提供了油气储层详细的信息。

本文将介绍测井方法的原理，包括电测井、声波测井和核磁共振测井。

一、电测井方法原理电测井是一种利用电性质来测量地层信息的方法。

它通过在井孔中放置测井电极，通过电流和电阻的测量来判断地层性质。

电测井的原理基于地层的电导率差异，不同类型的岩石和流体具有不同的电导率。

在电测井过程中，测井工具中的电极通过井孔中的电缆与地面上的测井装置相连。

测井装置通过传递电流至井孔中的电极，测量地层中的电阻。

电阻的大小取决于地层的电导率和电极之间的距离。

利用电测井方法可以获取地层的电阻率、自然电位和电极化，从而推断地层中的岩性、含水饱和度和孔隙度。

不同类型的岩石和流体具有不同的电导率，通过测量地层的电阻可以识别不同岩性。

二、声波测井方法原理声波测井是一种利用声波传播特性来测量地层信息的方法。

它通过在井孔中放置发射器和接收器，测量声波在岩石中的传播速度和衰减特性，来推断地层的岩性和孔隙度。

在声波测井中，发射器产生声波信号并将其传播至地层中。

当声波通过不同类型的岩石和流体时，会发生折射、反射和散射等现象。

接收器会接收到传播后的声波信号，并将其转化为电信号传输至地面上的测井装置。

通过测量声波在地层中传播的速度和衰减特性，可以判断地层的岩性和孔隙度。

不同类型的岩石和流体对声波的传播速度和衰减特性有不同的影响，通过对声波信号的分析，可以识别不同的地层。

三、核磁共振测井方法原理核磁共振测井是一种利用核磁共振原理来测量地层信息的方法。

它通过测量地层中核自旋共振现象，得出地层的孔隙度、含水饱和度和流体类型等信息。

在核磁共振测井中，测井工具通过发射射频脉冲产生磁场，使地层中的核自旋进入共振状态。

共振时核自旋可以吸收和发射射频信号，测井工具则接收这些信号，并根据其特征参数来推断地层性质。

通过核磁共振测井方法可以获取地层的孔隙度、含水饱和度和流体类型等信息。

测井解释原理一：储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。

必须具备两个条件：（1）孔隙性（孔隙、洞穴、裂缝）具有储存油气的孔隙、孔洞和裂缝等空间场所。

（2）渗透性（孔隙连通成渗滤通道）孔隙、孔洞和裂缝之间必须相互连通，在一定压差下能够形成油气流动的通道。

储集层是形成油气层的基本条件，因而储集层是应用测井资料进行地层评价和油气分析的基本对象。

储集层的分类•按岩性：–碎屑岩储集层、碳酸盐岩储集层、特殊岩性储集层。

•按孔隙空间结构：–孔隙型储集层、裂缝型储集层和洞穴型储集层、裂缝-孔洞型储集层。

碎屑岩储集层•1、定义：–由砾岩、砂岩、粉砂岩和砂砾岩组成的储集层。

•2、组成：–矿物碎屑（石英、长石、云母）–岩石碎屑（由母岩类型决定）–胶结物（泥质、钙质、硅质）•3、特点：–孔隙空间主要是粒间孔隙，孔隙分布均匀，岩性和物性在横向上比较稳定。

•4、有关的几个概念–砂岩：骨架由硅石组成的岩石都称为砂岩。

骨架成份主要为SiO 2–泥岩(Shale)：由粘土(Clay)和粉砂组成的岩石。

–砂泥岩剖面：由砂岩和泥岩构成的剖面。

碳酸盐岩储集层•1、定义：–由碳酸盐岩石构成的储集层。

•2、组成：–石灰岩(CaCO 3）、白云岩Ca Mg(CO 3)2）、泥灰岩•3、特点：–储集空间复杂有原生孔隙：分布均匀（如晶间、粒间、鲕状孔隙等）次生孔隙：形态不规则，分布不均匀（裂缝、溶洞等）–物性变化大：横向纵向都变化大•4 、分类按孔隙结构：•孔隙型：与碎屑岩储集层类似。

•裂缝型：孔隙空间以裂缝为主。

裂缝数量、形态及分布不均匀，孔隙度、渗透率变化大。

•孔洞型：孔隙空间以溶蚀孔洞为主。

孔隙度可能较大、但渗透率很小。

•洞穴型：孔隙空间主要是由于溶蚀作用产生的洞穴。

•裂缝－孔洞型：裂缝、孔洞同时存在。

碳酸盐岩储集空间的基本类型砂泥岩储集层的孔隙空间是以沉积时就存在或产生的原生孔隙为主；碳酸盐岩储集层则以沉积后在成岩后生及表生阶段的改造过程中形成的次生孔隙为主。
