冰箱压缩机工作原理电路图

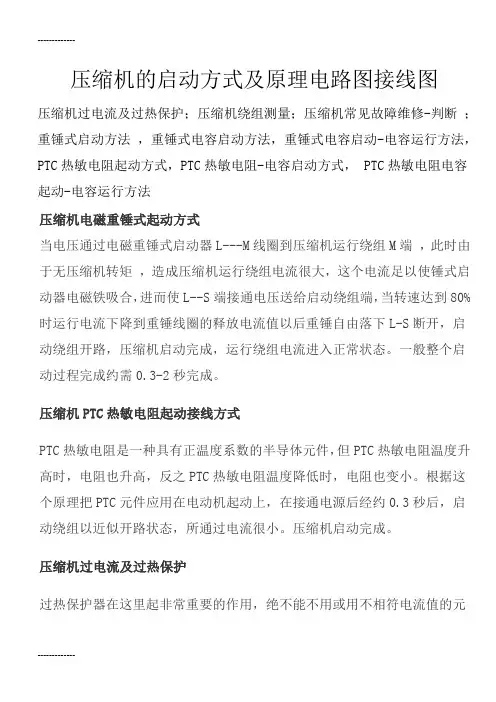

压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式， PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。

一般整个启动过程完成约需0.3-2秒完成。

压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。

根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约0.3秒后，启动绕组以近似开路状态，所通过电流很小。

压缩机启动完成。

压缩机过电流及过热保护过热保护器在这里起非常重要的作用，绝不能不用或用不相符电流值的元件代替。

过热保护器紧贴在压缩机外壳表面，当运行电流过大过，热保护器内的电阻丝发热，烘烤碟形双金属片，使它反向拱起，保护触点断开，压缩机断电停止运转。

如果压缩机内温度升高，必定使机壳温度升高，在正常额定运行电流通过阻丝的低发热量下，加上壳体温升达到90℃以上时，双金属片也会拱起，保护触点断开，压缩机断电停止运转。

因此该保护器具有两种保护功能。

压缩机，C公共绕组， S是启动绕组端， M为运行绕组。

绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断：过热保护器频繁“开”“断”电磁重锤式起动器，内部电磁铁卡死，造成起动时L-S不能接通热保器5-10秒断开保护。

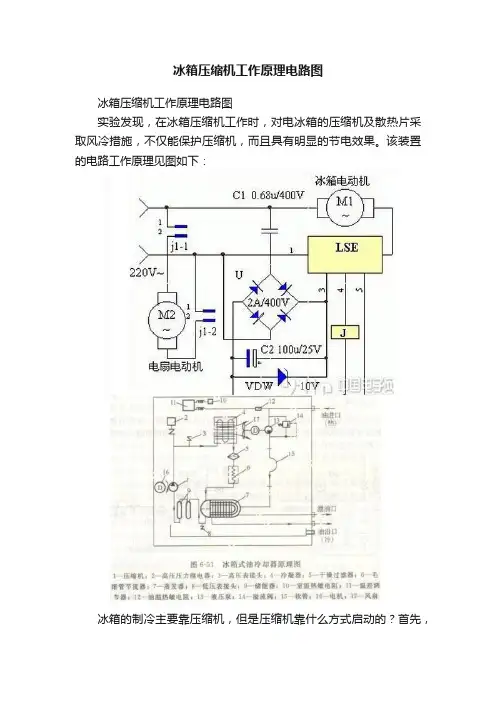

冰箱压缩机工作原理电路图
冰箱压缩机工作原理电路图
实验发现，在冰箱压缩机工作时，对电冰箱的压缩机及散热片采取风冷措施，不仅能保护压缩机，而且具有明显的节电效果。

该装置的电路工作原理见图如下：
冰箱的制冷主要靠压缩机，但是压缩机靠什么方式启动的？首先，
冰箱压缩机用的单相电动机由于启动方式的不同，可以分为阻抗分相启动式（RSIR）、电容启动式（CSIR)、电容启动电容运转式（CSR)。

（1）阻抗分相启动式的工作原理
压缩机电动机的定子绕组是电感线圈，由于运行绕组和启动绕组的线径和匝数不相同，因此阻抗也就不同。

当两绕组接入交流电路中时，运行绕组中的电流滞后电压90°会产生两个不同的感抗值，虽然到达两个绕组上的是同相位的50Hz交流电，而在两个绕组上会产生不同相位差的电流和电压值，起到电阻分相作用，产生启动转矩。

当电机转速达到额定转速的70%~80%时，启动绕组在启动继电器的控制下断开启动绕组电路，只由运行绕组驱动电动机运行。

（2）电容启动式的工作原理
压缩机电动机电容启动式的电路与阻抗分相启动式电路相似，不同的是在启动绕组中串联一只220V、45~100μF的电容器，使电路的分相相位差增大，启动力矩也随之增大，启动电流减小，大大改善了电路的启动特性。

（3）电容启动、电容运转式的工作原理
电容启动、电容运转式的压缩机电动机的启动电路，与电容启动式电路的区别是：在启动继电器和启动电容器旁边并联了一只小容量的电容器，当启动过程结束，启动电容器从电路中切断后，启动绕组仍与运行绕组并联，因而启动绕组可承受一部分电动机负载，使电动机的效率得以提高。

详解冰箱的工作原理与制冷系统流程图手把手教你空调电路板维修（变频+定频）一、普通电冰箱的工作原理1构成普通电冰箱因多采用往复式压缩机，所以它的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器构成如图1～图5所示图1、普通电冰箱的制冷系统1图2、普通电冰箱的制冷系统2图3、普通电冰箱的制冷系统3图4、普通电冰箱的制冷系统4图5 、普通电冰箱的制冷系统52工作原理从图1～图5可以看出，即使是普通的电冰箱，也会根据使用的蒸发器、冷凝器的位置或数量而有所不同，并且有的制冷系统还设置了门框防露管，下面以图3所示的制冷系统为例进行介绍压缩机系统的四大过程：压缩过程：插上电冰箱电源线，在温控器的触点接通的情况下，压缩机开始工作，低温、低压的制冷剂被压缩机吸入，在压缩机汽缸内被压缩成高温、高压的过热气体后排出到冷凝器中。

冷凝过程：高温、高压的制冷剂气体通过冷凝器散热，温度不断下降，逐渐被冷却为常温、高压的饱和蒸气，并进一步冷却为饱和液体，温度不再下降，此时的温度叫冷凝温度。

制冷剂在整个冷凝过程中的压力几乎不变。

节流过程：经冷凝后的制冷剂饱和液体经干燥过滤器滤除水分和杂质后流入毛细管，通过它进行节流降压，制冷剂变为常温、低压的湿蒸气。

蒸发过程：随后在蒸发器内开始吸收热量进行汽化，不仅降低了蒸发器及其周围的温度，而且使制冷剂变成低温、低压的气体。

从蒸发器出来的制冷剂再次回到压缩机中，重复以上过程，将电冰箱内的热量转移到箱外的空气中，实现了制冷的目的。

制冷剂在压缩机运转制冷时，在各器件（管路）的状态、压力、温度不同，如图6所示。

压缩机停转后，制冷剂在制冷系统中压力相同，其平均压力为0.19～0.22MPa。

图6、制冷时制冷剂在各部位状态及压力3典型故障制冷系统的焊点、器件、管路出现泄漏情况，使制冷剂跑光或泄漏较多时，会产生不制冷或制冷差故障；若系统内有水分或杂质会产生冰堵或脏堵故障。

二、双温双控制冷系统的工作原理1构成制冷系统由压缩机、干燥过滤器、冷凝器、电磁阀、冷藏室毛细管和冷冻室毛细管、冷藏室蒸发器和冷冻室蒸发器等组成，与一般的双门直冷式冰箱的制冷系统相比增加了一个毛细管、一个电磁阀。

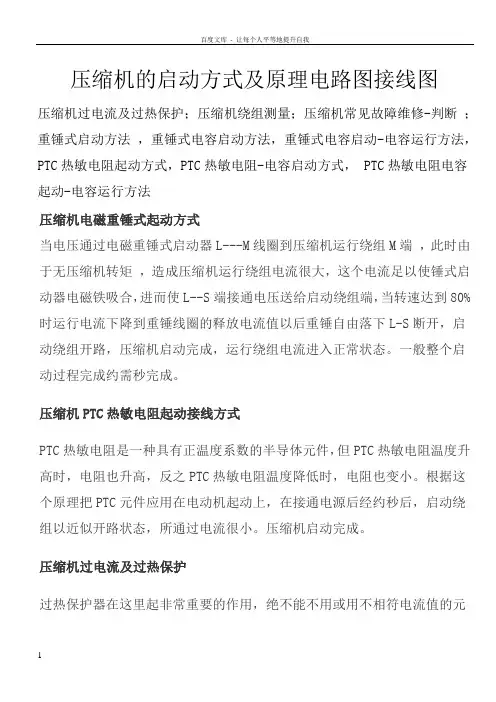

压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式， PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。

一般整个启动过程完成约需秒完成。

压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。

根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约秒后，启动绕组以近似开路状态，所通过电流很小。

压缩机启动完成。

压缩机过电流及过热保护过热保护器在这里起非常重要的作用，绝不能不用或用不相符电流值的元件代替。

过热保护器紧贴在压缩机外壳表面，当运行电流过大过，热保护器内的电阻丝发热，烘烤碟形双金属片，使它反向拱起，保护触点断开，压缩机断电停止运转。

如果压缩机内温度升高，必定使机壳温度升高，在正常额定运行电流通过阻丝的低发热量下，加上壳体温升达到90℃以上时，双金属片也会拱起，保护触点断开，压缩机断电停止运转。

因此该保护器具有两种保护功能。

压缩机，C公共绕组， S是启动绕组端， M为运行绕组。

绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断：过热保护器频繁“开”“断”电磁重锤式起动器，内部电磁铁卡死，造成起动时L-S不能接通热保器5-10秒断开保护。

制冷原理遵循着这个循环：压缩机－－＞高温高压气体－－＞冷凝器－－＞高压常温液体－－＞膨胀阀（节流阀）－－＞低温低压液体－－＞蒸发器－－＞低温低压气体－－＞压缩机（一个循环过程）
首先，以水冷式冷水机为例来看这个制冷循环的线路示意图：
其次，我们来具体看下风冷式冷水机的原理图：
然后，我们来具体看下水冷式冷水机的原理图：
最后，我们一起来分析这个制冷循环的整个具体过程：
最简单的制冷由四大要件组成：①压缩机；②冷凝器；③节流阀；④蒸发器。

压缩机不断地将产生的蒸汽从蒸发器中抽出，并进行压缩，经压缩后的高温、高
压蒸汽被送到冷凝器后向冷却介质（如水、空气等）放热冷凝成低温高压冷媒液体，在经节流机构（节流阀或毛细管）降压后变成低温低压液体进入蒸发器，与热空气进行热交换蒸发成高温低压的气体（吸收被冷却物体的热量），再次汽化回到压缩机，如此周而复始地循环。

制热时，制冷剂通过四通阀改变制冷剂流动方向，制冷剂流动方向与制冷时刚好相反，制冷剂先经过蒸发器，再回到冷凝器，最后回到压缩机.。

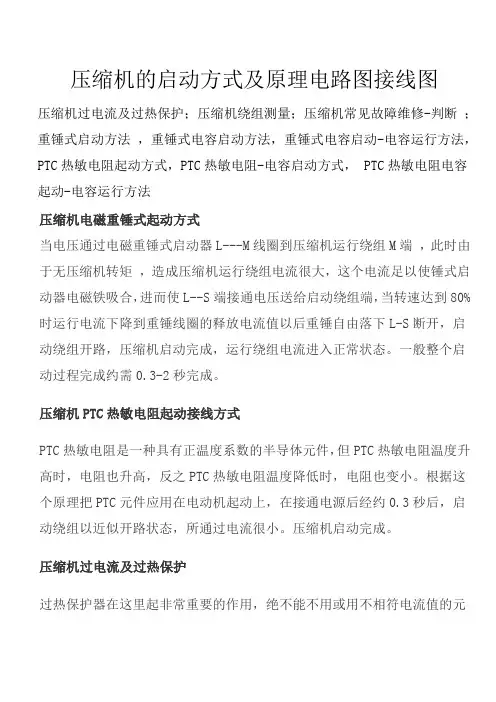

压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式， PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。

一般整个启动过程完成约需0.3-2秒完成。

压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。

根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约0.3秒后，启动绕组以近似开路状态，所通过电流很小。

压缩机启动完成。

压缩机过电流及过热保护过热保护器在这里起非常重要的作用，绝不能不用或用不相符电流值的元件代替。

过热保护器紧贴在压缩机外壳表面，当运行电流过大过，热保护器内的电阻丝发热，烘烤碟形双金属片，使它反向拱起，保护触点断开，压缩机断电停止运转。

如果压缩机内温度升高，必定使机壳温度升高，在正常额定运行电流通过阻丝的低发热量下，加上壳体温升达到90℃以上时，双金属片也会拱起，保护触点断开，压缩机断电停止运转。

因此该保护器具有两种保护功能。

压缩机，C公共绕组， S是启动绕组端， M为运行绕组。

绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断：过热保护器频繁“开”“断”电磁重锤式起动器，内部电磁铁卡死，造成起动时L-S不能接通热保器5-10秒断开保护。

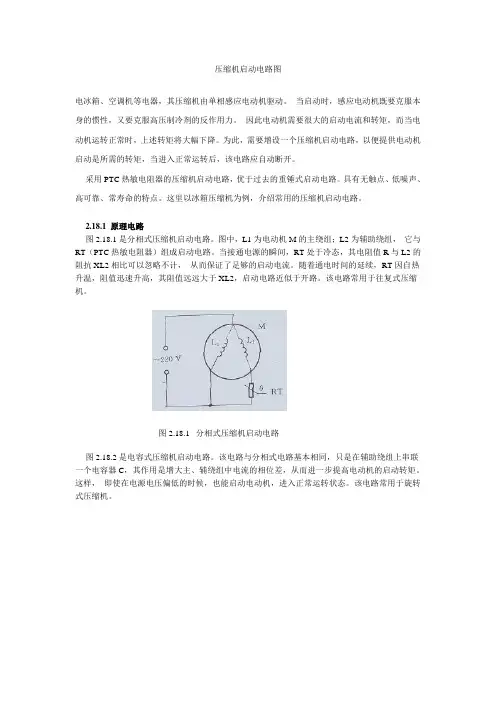

压缩机启动电路图
电冰箱、空调机等电器，其压缩机由单相感应电动机驱动。

当启动时，感应电动机既要克服本身的惯性，又要克服高压制冷剂的反作用力。

因此电动机需要很大的启动电流和转矩，而当电动机运转正常时，上述转矩将大幅下降。

为此，需要增设一个压缩机启动电路，以便提供电动机启动是所需的转矩，当进入正常运转后，该电路应自动断开。

采用PTC热敏电阻器的压缩机启动电路，优于过去的重锤式启动电路。

具有无触点、低噪声、高可靠、常寿命的特点。

这里以冰箱压缩机为例，介绍常用的压缩机启动电路。

2.18.1 原理电路
图2.18.1是分相式压缩机启动电路。

图中，L1为电动机M的主绕组；L2为辅助绕组，它与RT（PTC热敏电阻器）组成启动电路。

当接通电源的瞬间，RT处于冷态，其电阻值R与L2的阻抗XL2相比可以忽略不计，从而保证了足够的启动电流。

随着通电时间的延续，RT因自热升温，阻值迅速升高，其阻值远远大于XL2，启动电路近似于开路。

该电路常用于往复式压缩机。

图2.18.1 分相式压缩机启动电路
图2.18.2是电容式压缩机启动电路。

该电路与分相式电路基本相同，只是在辅助绕组上串联一个电容器C，其作用是增大主、辅绕组中电流的相位差，从而进一步提高电动机的启动转矩。

这样，即使在电源电压偏低的时候，也能启动电动机，进入正常运转状态。

该电路常用于旋转式压缩机。

图2.18.2 电容式压缩机启动电路。

压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。

维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。

原机启动器是两个ptc组合在一起的。

图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。

弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。

压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。

如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。

最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。

如果说明书中电路图没有标明，那只能用万用表测量电阻了。

万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。

和公共线电阻小的是主绕阻，接电源火线，和电容的一端。

剩下那个是运行绕阻，接电容剩的那端。

压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。

压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。

维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。

原机启动器是两个ptc组合在一起的。

图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。

弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。

压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。

如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。

最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。

如果说明书中电路图没有标明，那只能用万用表测量电阻了。

万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。

和公共线电阻小的是主绕阻，接电源火线，和电容的一端。

剩下那个是运行绕阻，接电容剩的那端。

压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。

压缩机是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发( 吸热) 的制冷循环。

压缩机一般由壳体、电动机、缸体、活塞、控制设备( 启动器和热保护器) 及冷却系统组成。

启动器基本上有两种，即重锤式和PTC 式。

其中后者较为先进。

冷却方式有油冷和自然冷却两种。

一般家用冰箱和空调器的压缩机是以单相交流电作为电源，它们的结构原理基本相同。

冰箱压缩机功率较小，通常在250W 以下。

而空调器压缩机功率通常在230-900W 之间。

两者使用的致冷剂有所不同。

2. 生产制造方法压缩机是以流水线方式生产的。

在机械加工车间( 包括铸造) 制造出缸体、活塞( 转轴) 、阀片、连杆、曲轴、端盖等零部件；在电机车间组装出转子、定子；在冲压车间制造出壳体等。

然后在总装车间进行装配、焊接、清洗烘干，最后经检验合格包装出厂。

大多数压缩机制造厂不生产启动器和热保护器，而是根据需要从市场采购。

3. 种类目前家用冰箱和空调器压缩机都是容积式，其中又可分为往复式和旋转式。

往复式压缩机使用的是活塞、曲柄、连杆机构或活塞、曲柄、滑管机构，旋转式使用的是转轴曲轴机构。

按应用范围又可分为低背压式、中背压式、高背压式。

低背压式( 蒸发温度-35 ～-15 ℃) ，一般用于家用电冰箱、食品冷冻箱等。

中背压式( 蒸发温度-20 ～0 ℃) ，一般用于冷饮柜、牛奶冷藏箱等。

高背压式( 蒸发温度-5 ～15 ℃) ，一般用于房间空气调节器、除湿机、热泵等。

4. 规格、质量压缩机的规格是按输入功率来划分的。

一般每种规格间相差50W 左右。

另外，也有按气缸容积划分的。

压缩机主要性能指标有：输入、输出功率，性能系数，制冷量，启动电流、运转电流、额定电压、频率，气缸容积，噪音等。

衡量一种压缩机的性能，主要从重量、效率和噪音三个方面的比较。

冰箱电路图常用符号详解不管是在炎热的夏天，还是在寒冷的冬天，日常家居生活中，我们都离不开冰箱，它可以帮助我们让食物长时间保持新鲜，让我们能够吃到可口的食物。

但许多小伙伴不懂其中的工作原理，今天我们就一同分析常见的冰箱电路图，普及一下冰箱的工作原理。

1. 单门直冷式电冰箱重锤式控制电路电路的基本组成：采用重锤式启动继电器启动的直冷式电冰箱电路所示，由压缩机电动机、重锤式启动继电器、碟形过载保护器等组成启动保护电路，由温控器和门灯及门灯开关组成温控和照明电路。

单门直冷式电冰箱重锤式控制电路图1.启动电容器2.重锤式启动继电器3.制冷压缩机电动机4.蝶形过载保护器5.温度控制器6.照明灯开关7.电源插头8.箱内照明灯2. 单门直冷式电冰箱PTC式控制电路单门直冷式电冰箱，直冷式冰箱结构简单，将蒸发器的冷却管直接设计贴附在冷藏室和冷冻室里面或者背面，由此在冰箱间室内形成自然对流，逐渐实现了整体制冷，即直接冷却方式。

逐渐实现了整体制冷，即直接冷却方式。

故障率相对较低，相对而言更加节能省电。

单门直冷式电冰箱PTC式控制电路图1.蝶形过载保护器2.温度控制器3.照明灯开关4.电源插头5.箱内照明灯6.PTC元件7.压缩机电动机8.内埋式保护继电器3. 双门直冷式电冰箱控制电路电路的基本组成：采用PTC启动继电器启动的直冷式电冰箱电路。

电路由压缩机电动机、PTC启动继电器、碟形过载保护器、温控器及门灯开关等组成。

1.蝶形过载保护器2.温度控制器3.照明灯开关4.电源插头5.箱内照明灯6.PTC元件7.压缩机电动机8.内埋式保护继电器4. 双门间冷式电冰箱控制电路由间冷式电冰箱电路图可见，其依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。

这种冰箱冷冻室和冷藏室均不结霜，故称无霜电冰箱。

箱内温度均匀性好，冷冻室冷藏室温度通过各自的温控器进行调节。

双门间冷式电冰箱控制电路图1.启动继电器2.启动电容器3.风扇电动机4.冷冻室风扇电动机开关5.照明灯6.温感风门温控器壳体加热器7.温控器8.化霜时间继电器9.双金属温控器10.接水盘加热器11.化霜加热器12.风扇口圈加热器13.排水管加热器14.化霜超热保护器15.冷藏室风扇/灯开关16.电动机17.蝶形过载保护器最后，总结以上三种冰箱电路图可知，冰箱是一种能够保持恒定低温的制冷设备，冰箱在进行工作的时候通过压缩机、冷凝器、制冷剂等运行进行制冷。

制冷压缩机控制原理图
制冷压缩机控制原理图如下所示：
1. 主电源接入电路：将电源正极接入电路的主开关，并通过熔断器和过载保护装置保护电路。

2. 控制电路：使用温度传感器检测环境温度，将温度信号传递给控制器。

3. 控制器：根据接收的温度信号判断制冷需求，并发出相应的控制信号。

4. 制冷压缩机：根据控制信号启动或关闭，从而调节制冷效果。

5. 冷却系统：包括冷凝器和蒸发器。

制冷压缩机将高温高压的制冷剂气体进入冷凝器，通过散热而冷却成高压液体。

然后，高压液体进入蒸发器，通过蒸发吸热而冷却空气或物体。

6. 膨胀阀：用于控制制冷剂的流量，调节制冷系统的性能。

7. 风扇：用于冷却冷凝器，增强热量交换效果。

8. 冷冻室：存放需要制冷的物品或空气的区域。

9. 冷凝器风扇控制：根据控制器的指令控制冷凝器风扇的启停，以控制冷凝器的散热效果。

10. 系统安全装置：包括压力开关、低温开关、过载开关等。

压力开关可检测制冷系统内的压力变化，当压力超过设定值时，系统将自动停机以保护设备安全。

低温开关可检测制冷系统内的温度变化，当温度过低时，系统将自动停机。

过载开关可检测制冷压缩机的电流变化，当电流超过额定值时，系统将自动停机。

11. 制冷剂管路：用于将制冷剂在不同部件之间传输，实现热
量的流动与交换。

以上是制冷压缩机控制原理的简单说明，希望对您有所帮助。

冰箱压缩机工作原理、接线图、结构冰箱最核心的部件就是压缩机，如果没有一个质量和技术都过关的压缩机，就称不上是一个台好的冰箱。

目前市场上有不少产品标榜采用了优质的压缩机，那么国内究竟有哪些压缩机品牌，又容易出现哪些故障呢，小编在下文中一一给您介绍！家用冰箱产品的结构并不复杂，一般由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器这些重要部件连成回路组成。

压缩机作为其中最复杂的机械部件自然处于最重要的地位，也是冰箱中技术含量最高的部件，一般情况下压缩机对制冷效率与噪音等因素有较大影响。

冰箱压缩机工作原理压缩机可以说是冰箱制冷的心脏，如果没有它，那么整个冰箱的制冷系统都不会正常工作，那么其工作原理可分为以下三个步骤：1、压缩机它需要从自已内在制冷剂中吸取相应的低温制冷剂，然后进入冷凝器，将制冷剂做成制冷器，然后通过电机运转带动进行输送压缩，在冰箱的内循环上进行运动。

2、当液态制冷剂再通过膨胀阀，因冷气流出膨胀阀后，其受到遏制，因此出来后的冷气压力减小，温度下降，再变成液态制冷剂。

3、最后将高温高压的气体由排气管排出，从而起到了降温的效果，并且制冷剂再次进入蒸发器，然后一直重复着制冷的循环系统。

4、压缩机的工作过程：吸气、压缩、排气、膨胀的循环过程。

冰箱压缩机接线图压缩机好坏测量1、用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。

如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！2、有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。

最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机的型号命名及意义七种冰箱压缩机的结构。

电冰箱压缩机控制器驱动电路的工作原理电冰箱是现代家庭中不可或缺的家电设备之一，而其中的关键部件之一就是压缩机控制器。

压缩机控制器驱动电路是电冰箱中的一个重要组成部分，它起着控制压缩机工作和保持温度稳定的作用。

本文将详细介绍电冰箱压缩机控制器驱动电路的工作原理。

一、电冰箱压缩机控制器的作用电冰箱压缩机控制器是负责控制电冰箱压缩机的工作状态的一个重要部件。

它通过监测电冰箱内部的温度变化，判断何时启动和停止压缩机，以维持冷藏箱内的温度在设定的范围内。

二、电冰箱压缩机控制器驱动电路的组成电冰箱压缩机控制器驱动电路由几个重要电子元件组成。

其中包括温度传感器（Temperature Sensor），比较器（Comparator），计时器（Timer）以及触发器（Flip-flop）等。

这些元件共同协作，实现对压缩机的精确控制。

三、电冰箱压缩机控制器驱动电路的工作原理1. 温度传感器电冰箱中通常会安装一个温度传感器，其作用是检测冷藏箱内的温度变化。

当温度升高或降低到一定程度时，传感器会将信号输入到比较器中。

2. 比较器比较器可以将来自温度传感器的信号与一个参考电压进行比较。

当温度达到或超过设定的温度阈值时，比较器会输出一个高电平信号。

3. 计时器计时器可以通过设定一个特定的时间间隔来控制压缩机的工作时间。

一旦比较器输出了高电平信号，计时器就会开始计时。

4. 触发器触发器可以通过计时器的输出信号来控制压缩机的启停。

当计时器的计时时间达到设定时间间隔时，触发器会输出一个控制信号，让压缩机开始工作。

5. 压缩机控制通过触发器输出的控制信号，可以实现对压缩机的启停控制。

当触发器输出高电平信号时，压缩机开始工作；当触发器输出低电平信号时，压缩机停止工作。

四、电冰箱压缩机控制器驱动电路的优势电冰箱压缩机控制器驱动电路具有以下几个优势：1. 精确控制：通过温度传感器的监测和比较器的比较，在设定的温度范围内对压缩机进行精确控制，使冷藏箱内的温度始终保持在合适的水平。

风冷冰箱制冷原理图
该风冷冰箱制冷原理图如下：
┌───────────────────────────┐ │ │
│ 冷冻室│
│ │
└───────────────────────────┘ ↓
┌───────────────────────────┐ │ │
│ 冷冻蒸发器│
│ │
└───────────────────────────┘ ↓
┌───────────────────────────┐ │ │
│ 压缩机│
│ │
└───────────────────────────┘ ↓
┌───────────────────────────┐ │ │
│ 冷凝器│
│ │
└───────────────────────────┘ ↓
┌───────────────────────────┐ │ │
│ 冷藏室│
│ │
└───────────────────────────┘
该原理图中的主要组件包括：冷冻室、冷冻蒸发器、压缩机、冷凝器和冷藏室。

首先，压缩机将冷媒气体吸入，并提高其压力和温度。

然后，冷媒气体经过冷凝器，散热并转化为高压高温的液体。

接下来，冷媒液体经过蒸发器时，从冷藏室中吸收热量，使冷藏室的温度降低。

同时，冷媒液体在蒸发过程中转化为低压低温的蒸汽，并被压缩机再次吸入，循环进行制冷过程。

通过这样的循环，冷藏室中的热量不断被带走，实现冷藏箱的制冷效果。
