汽车概论之汽车总体构造汽车作为现代社会的一种交通工具，有着复杂的总体构造。
它主要由车身、发动机、传动系统、底盘、悬挂系统和电气系统等部分组成。
下面将对汽车总体构造进行详细介绍。
首先是车身部分，车身是汽车的骨架，起着支撑整车重量和承受外部冲击力的作用。
车身由车体、车门、玻璃、车顶、前后保险杠等组成，常见的车身结构有五门轿车、三厢轿车、两厢轿车和SUV等。
车身还具有保护车内乘员的功能，如采用高强度钢材和安全气囊等安全装置来提高乘员的安全性。
传动系统是汽车的动力传递部分，它将发动机产生的动力传递给车轮，使车辆能够运动。
传动系统主要包括离合器、变速器、传动轴和差速器等。
离合器用于将发动机产生的动力传输到变速器，变速器则通过多个齿轮组合实现不同行驶速度的调节。
底盘是汽车的操控部分，它由悬挂系统、转向系统和制动系统等组成。
悬挂系统用于支撑和减震车身，使乘坐更加舒适和稳定。
常见的悬挂系统有独立悬挂、扭力梁悬挂和多连杆悬挂等。
转向系统用于控制车辆的转向，主要包括方向盘、转向机构和转向油泵等。
制动系统用于控制车辆的减速和停止，主要包括刹车片、刹车盘、刹车油泵和刹车管路等。
此外，电气系统是汽车的电力供应和控制系统，它由电瓶、发电机、线路和开关等组成。
电气系统提供了各种电力设备的供电，如车灯、音响、空调等。
它还负责控制车辆的各种功能，如点火、启动、空气调节等。
总的来说，汽车总体构造是一个复杂且相互配合的系统，各个部分协同工作，使得汽车能够正常行驶并满足人们的需求。
随着科技的不断进步，汽车的总体构造也在不断改进和创新，以提高安全性、舒适性和环保性能。

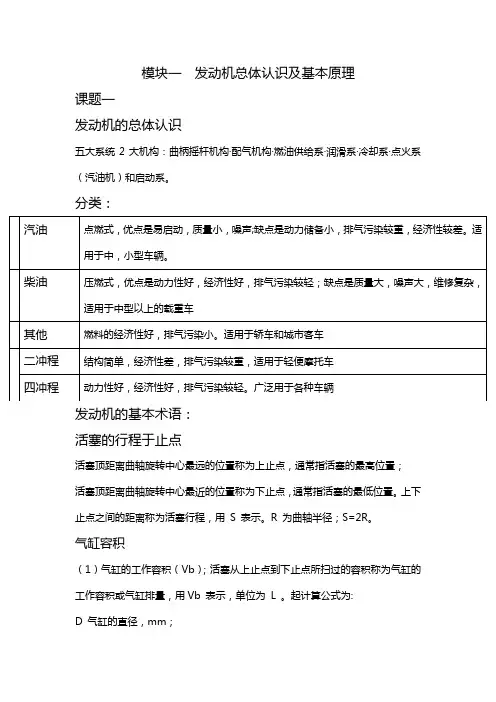

模块一发动机总体认识及基本原理
课题一
发动机的总体认识
五大系统2大机构：曲柄摇杆机构·配气机构·燃油供给系·润滑系·冷却系·点火系（汽油机）和启动系。
分类：
发动机的基本术语：
活塞的行程于止点
活塞顶距离曲轴旋转中心最远的位置称为上止点，通常指活塞的最高位置；
活塞顶距离曲轴旋转中心最近的位置称为下止点，通常指活塞的最低位置。
上下止点之间的距离称为活塞行程，用 S 表示。
R 为曲轴半径；S=2R。
气缸容积
（1）气缸的工作容积（Vb）；活塞从上止点到下止点所扫过的容积称为气缸的工作容积或气缸排量，用Vb 表示，单位为 L 。
起计算公式为:
D 气缸的直径，mm；
S 活塞的行程，mm。
（2）燃烧室容积（Vc）：活塞在气缸内做往复直线运动，当活塞位于上止点时，活塞顶上面的空间称为燃烧室容积，用Vc表示，单位为L。
（3）气缸的总容积：活塞位于下止点时，活塞顶上部的全部气缸容积称为气缸总容积，用Va表示，即： Va=Vc+Vh。
（4）发动机工作容积（Vl）:多缸发动机所有气缸工作容积称为发动机工作容积或发动机排量，用Vl表示。
若发动机的气缸数为i，则Vl=Vh·i。
压缩比
气缸总容积与燃烧室容积之比称为压缩比。
10月10日。
汽车发动机构造与维修习题册答案目录单元一总论课题1 发动机总体构造课题2 发动机检测与维修基础知识单元二曲柄连杆机构课题1 曲柄连杆机构概述课题2 机体组课题3 活塞连杆组课题4 曲轴飞轮组课题5 综合故障诊断与排除单元三配气机构课题1 配气机构概述课题2 气门传动组课题3 气门组课题4 配气相位课题5 综合故障诊断与排除单元四电子控制汽油喷射系统课题1 电子控制汽油喷射系统概述课题2 电控发动机空气供给系统课题3 电控发动机燃油供给系统课题4 电子控制系统单元五柴油机燃料供给系课题1 柴油机燃料供给系概述课题2 电控柴油机燃料供给系单元六润滑系和冷却系课题1 润滑系课题2 冷却系单元七发动机总装与检测课题1 发动机总成装配及竣工验收课题2 发动机的检测与诊断单元一总论课题1 发动机总体构造一、填空题1．点燃式压燃式2．进气压缩做功排气3．水冷发动机风冷发动机4．对置式发动机直列式发动机5．气缸工作容积6．自然吸气式增压式7．单缸多缸二、判断题1．√2．×3．×4．√5．√6．√三、选择题1．A 2．B3．D 4．B 5．B 6．A四、简答题1．发动机基本上都是由2大机构和5大系统组成：曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系、点火系（汽油发动机用）和起动系。
2．曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。
作用是发动机借以产生动力，并将活塞的直线往复运动转变成曲轴的旋转运动而输出动力。
3．配气机构主要由气门、气门弹簧、凸轮轴、挺杆、凸轮轴传动机构等零部件组成。
配气机构的功用是根据发动机的工作需要，适时地打开进气通道或排气通道，使可燃混合气或空气进入气缸，并将废气从气缸内排出，实现换气过程；而在发动机不需要进气或排气时，则利用气门将进气通道或排气通道关闭，以保持汽缸密封。
4．（1）四缸、直列、四冲程、缸径62mm、水冷汽车用。
（2）六缸、直列、四冲程、缸径102mm、水冷汽车用，YZ表示系列符号。
