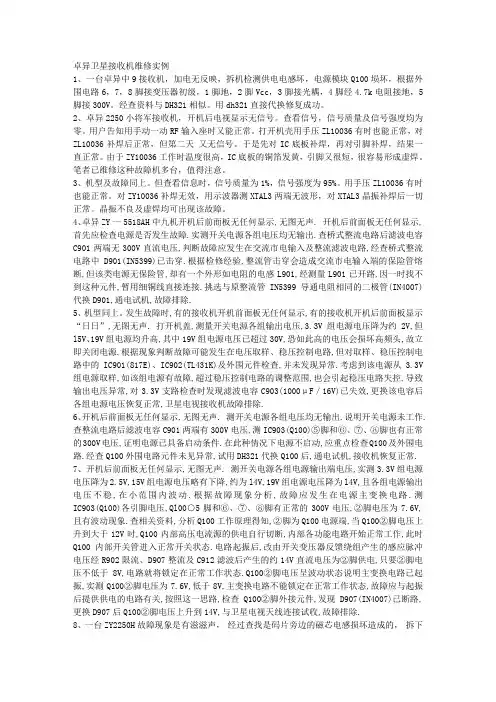

卓异卫星接收机维修实例

卫星接收机维修资料卫星接收机维修资料2010-11-13 14：56同洲3188A数字接收机故障现象：开机无任何指示，关机后再开机时恢复正常，工作几个小时后即出现停顿、马赛克现象。

分析与检修：根据发生故障的现象，初步断定该故障可能发生于电源电路或调谐电路，多是由于电路中有关元器件性能不稳定造成的。

打开机盖，仔细观察发现电源板上+5V一组电源电路中的滤波电容C115、C116(1000μF/16V)顶部已开裂，更换后故障排除。

以前也曾遇到过由于这两只电容损坏引起的故障，但发生故障的现象不同。

也就是说，因电容C115、C116损坏的程度不同表现出的故障现象不同，当C115、C116完全失效时，开机后无图无声，面板无任何显示；当C115、C116未完全失效，性能不稳定时，连续开关机后可恢复正常，但工作几小时后即出现停顿、马赛克现象。

尽管表现的故障现象不同，但用直观检查法和测量法均可很容易地发现故障点。

同洲3188A数字接收机故障现象：只能接收水平极化信号，收不到垂直极化信号。

分析与检修：该机能接收水平极化信号，说明信号通道无故障，故障可能发生在高频头垂直极化电路或接收机极化切换电路。

用另一台接收机与高频头连接可收到垂直极化信号，证明高频头无故障，故障发生在接收机。

连接好高频头，接通接收机的电源，使接收机工作在垂直极化状态，此时测得切换电压值约为15V。

目前普遍使用的电压切换式双极化高频头，当切换电压低于14.5V 时高频头工作在垂直极化方式，当切换电压大于14.5V时高频头工作在水平极化方式。

经实测极化电压已超过垂直极化所要求的电压范围，故不能接收到垂直极化信号。

该部分电路如图所示，经测Q3基极有切换信号，仔细检查取样电阻R66、R68、R69未见异常，当检查到D19、D8时，测得两只相同的二极管其阻值却不同，怀疑可能是D8阻值变大引起故障，挑选一只与D19阻值相近的IN4148换下D8，故障排除。

东仕IDS-2000F数字机东仕IDS-2000F数字机开关电源故障的检修东仕IDS-2000F数字机开关电源核心元件采用了荷兰飞利浦公司研制的低功耗、节能型"绿色"电源管理芯片TEA1523。

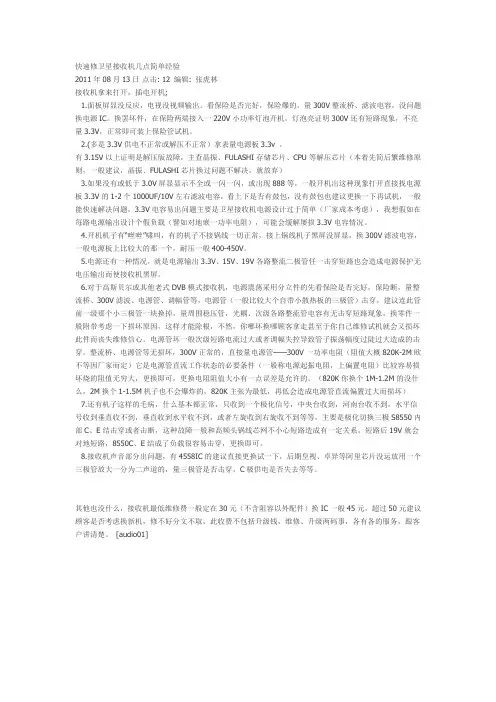

快速修卫星接收机几点简单经验2011年08月13日点击: 12 编辑: 张虎林接收机拿来打开，插电开机;1.面板屏显没反应，电视没视频输出。

看保险是否完好，保险爆的，量300V整流桥、滤波电容，没问题换电源IC。

换罢坏件，在保险两端接入一220V小功率灯泡开机，灯泡亮证明300V还有短路现象，不亮量3.3V，正常即可装上保险管试机。

2.(多是3.3V供电不正常或解压不正常）拿表量电源板3.3v 。

有3.15V以上证明是解压版故障，主查晶振、FULASHI存储芯片、CPU等解压芯片（本着先简后繁维修原则，一般建议，晶振、FULASHI芯片换过问题不解决，就放弃）3.如果没有或低于3.0V屏显显示不全或一闪一闪，或出现888等，一般开机出这种现象打开直接找电源板3.3V的1-2个1000UF/10V左右滤波电容，看上下是否有鼓包，没有鼓包也建议更换一下再试机，一般能快速解决问题，3.3V电容易出问题主要是卫星接收机电源设计过于简单（厂家成本考虑），我想假如在每路电源输出设计个假负载（譬如对地嵌一功率电阻），可能会缓解屡损3.3V电容情况。

4.开机机子有“咝咝”啸叫，有的机子不接锅线一切正常，接上锅线机子黑屏没屏显，换300V滤波电容，一般电源板上比较大的那一个，耐压一般400-450V。

5.电源还有一种情况，就是电源输出3.3V、15V、19V各路整流二极管任一击穿短路也会造成电源保护无电压输出而使接收机黑屏。

6.对于高斯贝尔或其他老式DVB模式接收机，电源震荡采用分立件的先看保险是否完好，保险断，量整流桥、300V滤波、电源管、调幅管等，电源管（一般比较大个自带小散热板的三极管）击穿，建议连此管前一级那个小三极管一块换掉，量周围稳压管，光耦、次级各路整流管电容有无击穿短路现象，换零件一般附带考虑一下损坏原因，这样才能除根，不然，你哪坏换哪顾客拿走甚至于你自己维修试机就会又损坏此件而丧失维修信心。

电源管坏一般次级短路电流过大或者调幅失控导致管子振荡幅度过陡过大造成的击穿。

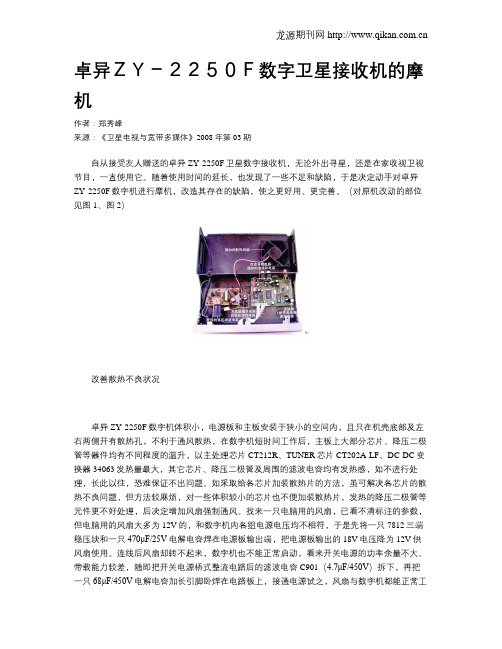

卓异ＺＹ－２２５０Ｆ数字卫星接收机的摩机作者：郑秀峰来源：《卫星电视与宽带多媒体》2008年第03期自从接受友人赠送的卓异ZY-2250F卫星数字接收机，无论外出寻星，还是在家收视卫视节目，一直使用它。

随着使用时间的延长，也发现了一些不足和缺陷，于是决定动手对卓异ZY-2250F数字机进行摩机，改造其存在的缺陷，使之更好用、更完善。

（对原机改动的部位见图1、图2）改善散热不良状况卓异ZY-2250F数字机体积小，电源板和主板安装于狭小的空间内，且只在机壳底部及左右两侧开有散热孔，不利于通风散热，在数字机短时间工作后，主板上大部分芯片、降压二极管等器件均有不同程度的温升，以主处理芯片CT212R、TUNER芯片CT202A-LF、DC-DC变换器34063发热量最大，其它芯片、降压二极管及周围的滤波电容均有发热感，如不进行处理，长此以往，恐难保证不出问题。

如采取给各芯片加装散热片的方法，虽可解决各芯片的散热不良问题，但方法较麻烦，对一些体积较小的芯片也不便加装散热片，发热的降压二极管等元件更不好处理，后决定增加风扇强制通风。

找来一只电脑用的风扇，已看不清标注的参数，但电脑用的风扇大多为12V的，和数字机内各组电源电压均不相符，于是先将一只7812三端稳压块和一只470μF/25V电解电容焊在电源板输出端，把电源板输出的18V电压降为12V供风扇使用。

连线后风扇却转不起来，数字机也不能正常启动，看来开关电源的功率余量不大、带载能力较差，随即把开关电源桥式整流电路后的滤波电容C901（4.7μF/450V）拆下，再把一只68μF/450V电解电容加长引脚卧焊在电路板上，接通电源试之，风扇与数字机都能正常工作了。

安装散热风扇时，将风扇固定在数字机上盖背面，安装上盖后风扇正对主板，并在上盖安装风扇的位置用直径2mm钻头钻进风孔，经过上述处理后，长时间试收，主板上发热器件已无明显温升现象。

解决DiSEqC开关切换不灵问题在用卓异ZY-2250F数字机多星接收时，DiSEqC开关切换不灵，主要表现为：数字机从接收的一颗星切换到另一颗星时，接收不到信号，有时偶尔能切换，但接收的节目有马赛克现象。

卫星电视接收机故障维修 50例［例 1］百胜 P－350S型卫星接收机故障现象：开机后无反应，无显示，不烧保险管。

分析检修：打开机盖，用万用表测 C3 两端的电压为 300V，正常；测 C6 两端电压为 14V左右，且万用表表针不停地摆动；估计 IP3844N 损坏，断电后用万用表R×1k 挡在路测量 U1（IP3844N）各脚与地之间的直流电阻，发现⑧脚与地之间的直流电阻正、反向几乎为零，焊下U1 测量⑧脚与⑤脚的脚间直流电阻，证实其内部已击穿。

更换 U1 后，机器故障排除。

［例 2］神州 ST－9900B 型卫星接收机故障现象：开机后显示屏无显示，无电压输出，机器不工作。

分析检修：用万用表测 C3 两端无 300V 直流电压，但 R1 左端有 300V 的直流电压，说明限流电阻 R1 开路，引起 R1烧断的原因有 C3 或 V1 击穿短路，有的机型因 V1 击穿还会引起 R10烧断。

经进一步检查，发现 V1 内部击穿，R10也已损坏。

值得提醒的是，有的机型中开关管 V1使用 C5207，因其功率较小，建议用 BU508 替换。

更换 V1、R10 后，机器恢复正常。

［例 3］神洲 ST－9900 型卫星接收机故障现象：开机后无任何显示，不工作。

分析检修：用万用表测电源滤波电容（47μF／450V）两端，无电压指示，说明电源未整流工作，测限流电阻（6R2／5W）阻值无穷大。

据分析，造成限流电阻损坏的原因是滤波电容、电源调整管等元件损坏而引起的，经查滤波电容内部击穿。

更换滤波电容和限流电阻后故障排除。

［例 4］神洲 ST－2000 型卫星接收机故障现象：开机后电源有“叽叽”声，不工作。

分析检修：该故障有两种情况：一种是通电只听“叽”的一声，便再无声响，这时用万用表监测 T102 次级的＋10V 电压没有建立，说明次级电路有短路现象，可依次断开 D107、D108、D109 试验，若断开某一路时＋10V 电压恢复正常，则说明该支路有短路元件存在。

几种数字卫星接收机开关电源典型故障检修下面列举的典型故障检修供维修人员参考。

[例1]开机，指示灯不亮，无屏显检修：拆开机壳观察，未见元件烧焦、电容爆裂现象。

仅2A保险烧断。

用万用表R×1挡，测量桥式整流二极管在路反向电阻时发现，D1只有18Ω，D3更小，证明已击穿。

拆下D1、D3，再没D2、D4反向电阻无穷大，正向电阻18Ω，说明未烧坏。

用黑笔接热地点，红笔测A点，正常应为200Ω左右，但测得正反向电阻均为23Ω。

怀疑是U1击穿，直接测U1 c、e极正反向电阻，竟然只有16Ω。

证明U1短路。

拆下U1，再测U2等元件未见异常。

交D1、D3、U1换新后，整机恢复工作。

U1型号为2SC5027，属NPN型中功率电源管，找不到同型号管时，可用BVceo=500V~1000V，lcm=3A~5A，Pcm= 20W~30W的2SC3310、BUT11AF、2SC3852、3850三极管直接代换。

U2型号为2SC2060，要求不太严格，可用2SC1815代换。

[例2]屡烧2A保险丝。

检修：在路测D1~D4和其他各点电阻正常，认为保险是偶然烧断。

换机后，开机又被烧断。

遂测各点在路电阻，仅D2、D4击穿，换新后试机又烧。

向经挫折，不敢大意。

耐心用万用表R×1挡、R×1K挡细致检测U1~U3、D5~D9、D10~14及三只稳压管，根本没有任何可疑迹象。

又测各个电阻，仍示发现电阻变大、变小。

用万用表直流10V挡监测CH2(30V)端，烧保险瞬间，万用表竟然毫无反应，至此，终于明白：是开关管U1尚未获得启动电压，保险就已被烧断了。

其祸根就是C1。

拆下C1，用R×10K挡作充放电检查，C1已失效，代换C1后，故障排除。

小结：C1乃桥式整流输出端滤波电容，耐压极高。

其代换容量可在20μF~50μF之间选择，耐压需在40V以上。

[例3]屏显正常，但无图像、无声检修：连接好各系统，根据电视显示内容逐项检查。

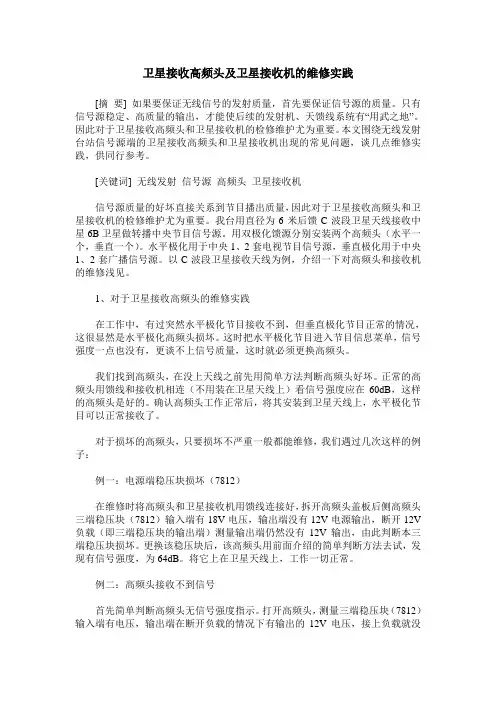

卫星接收高频头及卫星接收机的维修实践[摘要] 如果要保证无线信号的发射质量，首先要保证信号源的质量。

只有信号源稳定、高质量的输出，才能使后续的发射机、天馈线系统有“用武之地”。

因此对于卫星接收高频头和卫星接收机的检修维护尤为重要。

本文围绕无线发射台站信号源端的卫星接收高频头和卫星接收机出现的常见问题，谈几点维修实践，供同行参考。

[关键词] 无线发射信号源高频头卫星接收机信号源质量的好坏直接关系到节目播出质量，因此对于卫星接收高频头和卫星接收机的检修维护尤为重要。

我台用直径为6米后馈C波段卫星天线接收中星6B卫星做转播中央节目信号源。

用双极化馈源分别安装两个高频头（水平一个，垂直一个）。

水平极化用于中央1、2套电视节目信号源，垂直极化用于中央1、2套广播信号源。

以C波段卫星接收天线为例，介绍一下对高频头和接收机的维修浅见。

1、对于卫星接收高频头的维修实践在工作中，有过突然水平极化节目接收不到，但垂直极化节目正常的情况，这很显然是水平极化高频头损坏。

这时把水平极化节目进入节目信息菜单，信号强度一点也没有，更谈不上信号质量，这时就必须更换高频头。

我们找到高频头，在没上天线之前先用简单方法判断高频头好坏。

正常的高频头用馈线和接收机相连（不用装在卫星天线上）看信号强度应在60dB，这样的高频头是好的。

确认高频头工作正常后，将其安装到卫星天线上，水平极化节目可以正常接收了。

对于损坏的高频头，只要损坏不严重一般都能维修，我们遇过几次这样的例子：例一：电源端稳压块损坏（7812）在维修时将高频头和卫星接收机用馈线连接好，拆开高频头盖板后侧高频头三端稳压块（7812）输入端有18V电压，输出端没有12V电源输出，断开12V 负载（即三端稳压块的输出端）测量输出端仍然没有12V输出，由此判断本三端稳压块损坏。

更换该稳压块后，该高频头用前面介绍的简单判断方法去试，发现有信号强度，为64dB。

将它上在卫星天线上，工作一切正常。

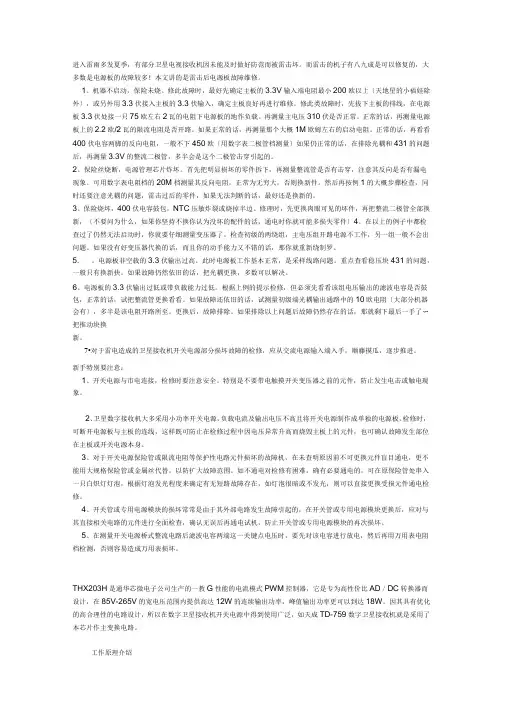

进入雷雨多发夏季，有部分卫星电视接收机因未能及时做好防范而被雷击坏。

而雷击的机子有八九成是可以修复的，大多数是电源板的故障较多！本文讲的是雷击后电源板故障维修。

1。

机器不启动，保险未烧。

修此故障时，最好先确定主板的3.3V输入端电阻最小200欧以上〔天地星的小福娃除外〕，或另外用3.3伏接入主板的3.3伏输入，确定主板良好再进行维修。

修此类故障时，先拔下主板的排线，在电源板3.3伏处接一只75欧左右2瓦的电阻下电源板的地作负载。

再测量主电压310伏是否正常。

正常的话，再测量电源板上的2.2欧/2瓦的限流电阻是否开路。

如果正常的话，再测量那个大概1M欧姆左右的启动电阻。

正常的话，再看看400伏电容两脚的反向电阻，一般不下450欧〔用数字表二极管档测量〕如果仍正常的话，在排除光耦和431的问题后，再测量3.3V的整流二极管，多半会是这个二极管击穿引起的。

2。

保险丝烧断，电源管理芯片炸坏。

首先把明显损坏的零件拆下，再测量整流管是否有击穿，注意其反向是否有漏电现象。

可用数字表电阻档的20M档测量其反向电阻，正常为无穷大，否则换新件。

然后再按例1的大概步骤检查，同时还要注意光耦的问题，雷击过后的零件，如果无法判断的话，最好还是换新的。

3。

保险烧坏，400伏电容鼓包，NTC压敏炸裂或烧掉半边。

修理时，先更换肉眼可见的坏件，再把整流二极管全部换新，〔不要问为什么，如果你坚持不换你认为没坏的配件的话，通电时你就可能多损失零件〕4。

在以上的例子中都检查过了仍然无法启动时，你就要仔细测量变压器了。

检查初级的两绕组，主电压组开路电源不工作，另一组一般不会出问题。

如果没有好变压器代换的话，而且你的动手能力又不错的话，那你就重新绕制罗。

5. 。

电源板非空载的3.3伏输出过高。

此时电源板工作基本正常，是采样线路问题。

重点查看稳压块431的问题，一般只有换新抉。

如果故障仍然依旧的话，把光耦更换，多数可以解决。

6。

电源板的3.3伏输出过低或带负载能力过低。

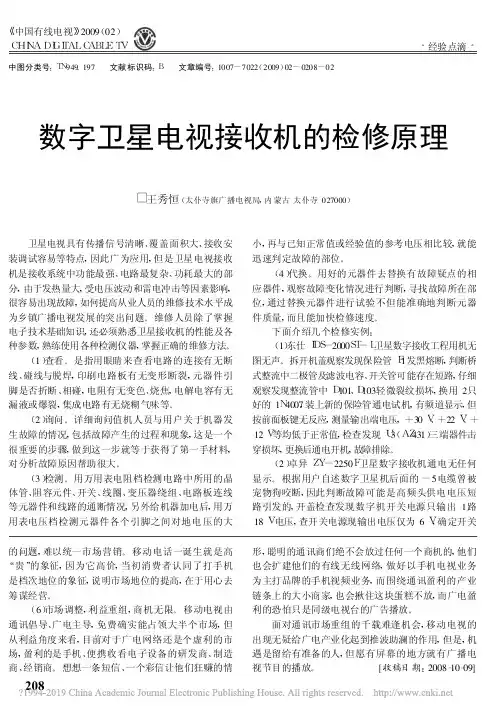

《中国有线电视》2009(02)C H I N AD I G I T A L C A B L ET V·经验点滴·中图分类号:T N949.197 文献标识码:B 文章编号:1007-7022(2009)02-0208-02数字卫星电视接收机的检修原理◆王秀恒(太仆寺旗广播电视局,内蒙古太仆寺027000) 卫星电视具有传播信号清晰、覆盖面积大、接收安装调试容易等特点,因此广为应用,但是卫星电视接收机是接收系统中功能最强、电路最复杂、功耗最大的部分,由于发热量大,受电压波动和雷电冲击等因素影响,很容易出现故障,如何提高从业人员的维修技术水平成为乡镇广播电视发展的突出问题。

维修人员除了掌握电子技术基础知识,还必须熟悉卫星接收机的性能及各种参数,熟练使用各种检测仪器,掌握正确的维修方法。

(1)查看。

是指用眼睛来查看电路的连接有无断线、碰线与脱焊,印刷电路板有无变形断裂,元器件引脚是否折断、相碰,电阻有无变色、烧焦,电解电容有无漏液或爆裂,集成电路有无烧糊气味等。

(2)询问。

详细询问值机人员与用户关于机器发生故障的情况,包括故障产生的过程和现象,这是一个很重要的步骤,做到这一步就等于获得了第一手材料,对分析故障原因帮助很大。

(3)检测。

用万用表电阻档检测电路中所用的晶体管、阻容元件、开关、线圈、变压器绕组、电路板连线等元器件和线路的通断情况,另外给机器加电后,用万用表电压档检测元器件各个引脚之间对地电压的大小,再与已知正常值或经验值的参考电压相比较,就能迅速判定故障的部位。

(4)代换。

用好的元器件去替换有故障疑点的相应器件,观察故障变化情况进行判断,寻找故障所在部位,通过替换元器件进行试验不但能准确地判断元器件质量,而且能加快检修速度。

下面介绍几个检修实例:(1)东仕I D S-2000S T-L卫星数字接收工程用机无图无声。

拆开机盖观察发现保险管F1发黑熔断,判断桥式整流中二极管及滤波电容、开关管可能存在短路,仔细观察发现整流管中D101、D103轻微裂纹损坏,换用2只好的1N4007,装上新的保险管通电试机,有频道显示,但按前面板键无反应,测量输出端电压,+30V、+22V、+ 12V等均低于正常值,检查发现U3(A Z431)三端器件击穿损坏,更换后通电开机,故障排除。

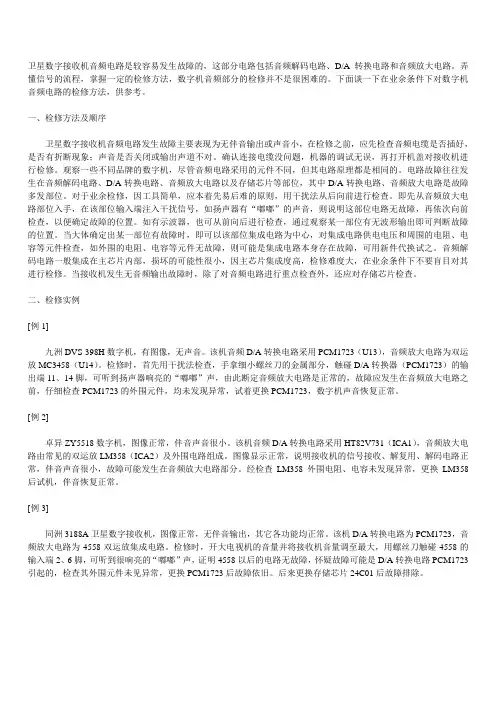

卫星数字接收机音频电路是较容易发生故障的，这部分电路包括音频解码电路、D/A转换电路和音频放大电路。

弄懂信号的流程，掌握一定的检修方法，数字机音频部分的检修并不是很困难的。

下面谈一下在业余条件下对数字机音频电路的检修方法，供参考。

一、检修方法及顺序卫星数字接收机音频电路发生故障主要表现为无伴音输出或声音小，在检修之前，应先检查音频电缆是否插好，是否有折断现象；声音是否关闭或输出声道不对。

确认连接电缆没问题，机器的调试无误，再打开机盖对接收机进行检修。

观察一些不同品牌的数字机，尽管音频电路采用的元件不同，但其电路原理都是相同的。

电路故障往往发生在音频解码电路、D/A转换电路、音频放大电路以及存储芯片等部位，其中D/A转换电路、音频放大电路是故障多发部位。

对于业余检修，因工具简单，应本着先易后难的原则，用干扰法从后向前进行检查。

即先从音频放大电路部位入手，在该部位输入端注入干扰信号，如扬声器有“嘟嘟”的声音，则说明这部位电路无故障，再依次向前检查，以便确定故障的位置。

如有示波器，也可从前向后进行检查，通过观察某一部位有无波形输出即可判断故障的位置。

当大体确定出某一部位有故障时，即可以该部位集成电路为中心，对集成电路供电电压和周围的电阻、电容等元件检查，如外围的电阻、电容等元件无故障，则可能是集成电路本身存在故障，可用新件代换试之。

音频解码电路一般集成在主芯片内部，损坏的可能性很小，因主芯片集成度高，检修难度大，在业余条件下不要盲目对其进行检修。

当接收机发生无音频输出故障时，除了对音频电路进行重点检查外，还应对存储芯片检查。

二、检修实例[例1]九洲DVS-398H数字机，有图像，无声音。

该机音频D/A转换电路采用PCM1723（U13），音频放大电路为双运放MC3458（U14）。

检修时，首先用干扰法检查，手拿细小螺丝刀的金属部分，触碰D/A转换器（PCM1723）的输出端11、14脚，可听到扬声器响亮的“嘟嘟”声，由此断定音频放大电路是正常的，故障应发生在音频放大电路之前，仔细检查PCM1723的外围元件，均未发现异常，试着更换PCM1723，数字机声音恢复正常。
